可伸缩万向传动轴功能臂结构设计

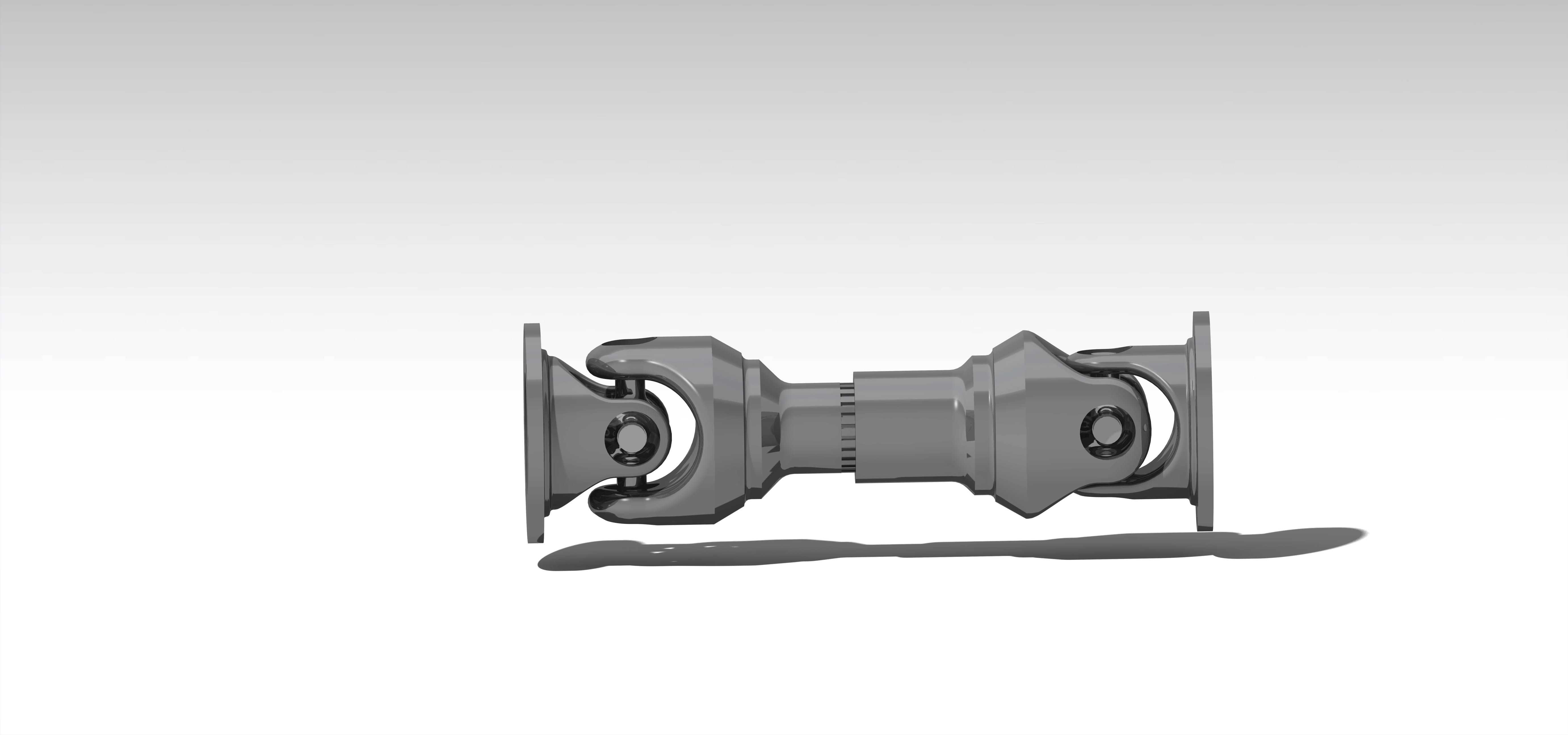

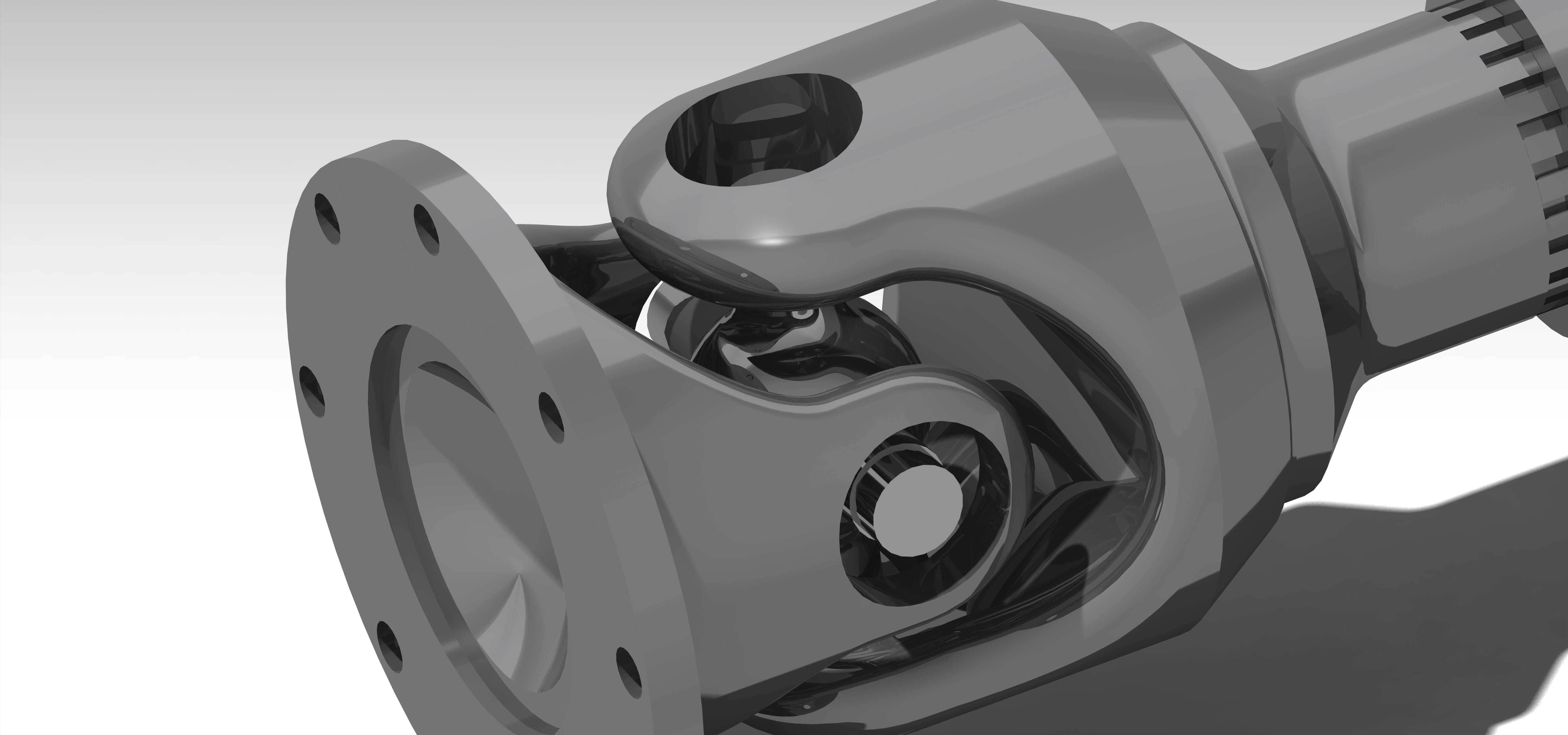

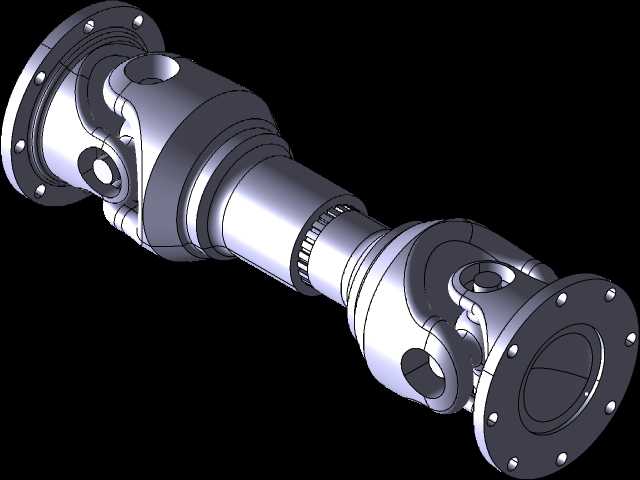

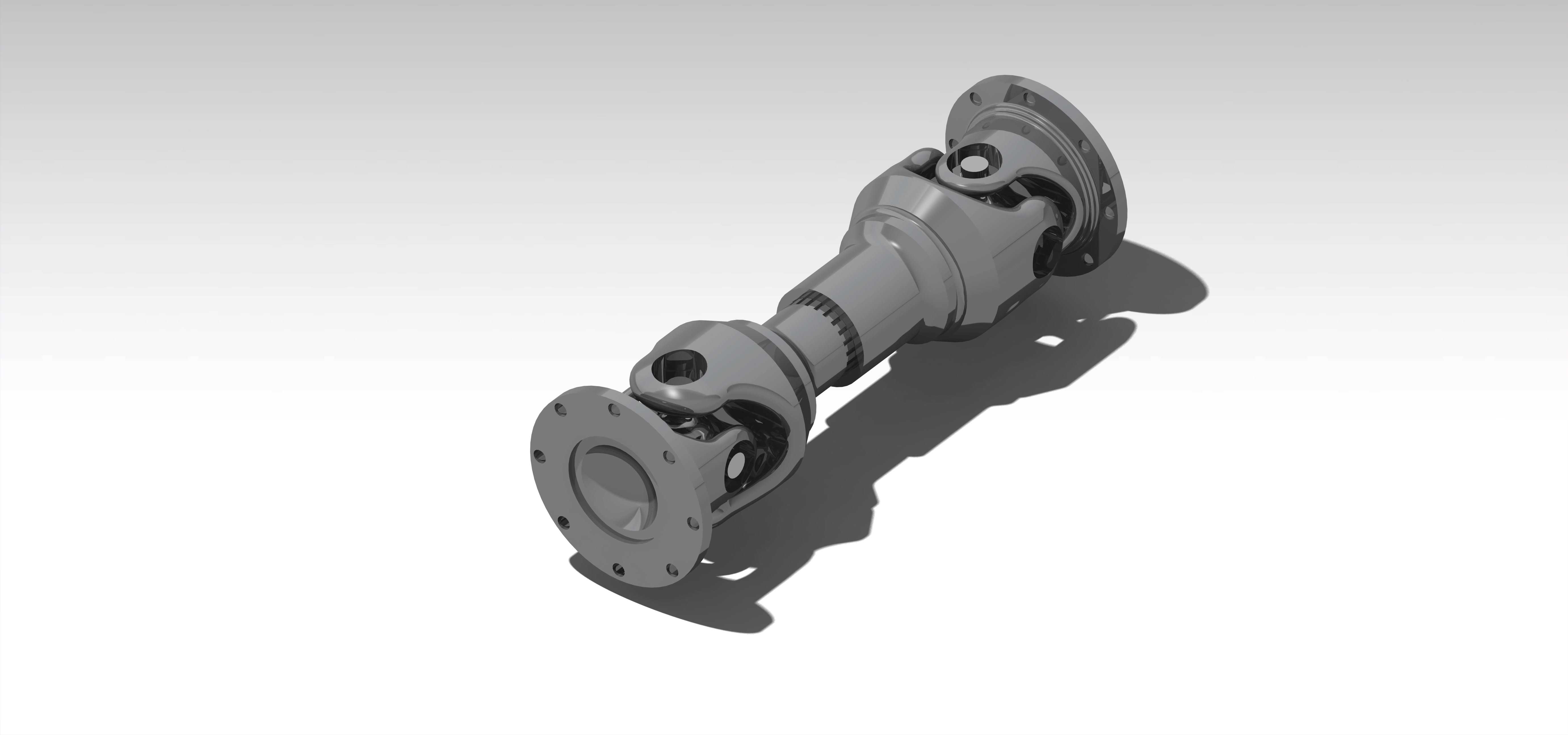

这款可伸缩万向传动轴功能臂，是机械传动系统中用于补偿两轴轴线偏移、传递旋转扭矩的核心连接部件，广泛应用在存在安装偏差、工作中会产生相对位移的传动场景中，覆盖工程机械行走系统、工业设备动力传输、特种车辆传动链路、重型机床进给传动等多个领域，能够在两轴不同心、存在角向位移、轴向位移或是径向位移的工况下，稳定完成动力的传递，避免刚性连接带来的轴系憋劲、轴承过载、部件断裂等故障。从实际用途来看，该部件可以在输入端与输出端轴线无法保证严格同轴的场景下，通过两端的万向节结构补偿角度偏差，中间的花键伸缩段则可以适配工作过程中轴向距离的动态变化，比如车辆行驶过程中悬挂跳动带来的传动距离变化、设备运行中机架振动产生的相对位移，都可以通过该结构进行有效补偿，保障传动过程的平顺性，减少传动过程中的冲击、振动与额外负载，延长整套传动系统的使用寿命。在功能特性上，两端采用法兰式连接结构，能够通过螺栓与配套的动力输出端、负载输入端实现可靠紧固，连接刚性强，可传递较大扭矩；万向节采用十字轴式结构，可实现较大角度的偏摆补偿，单节万向节可适配一定范围内的角向偏移，双端万向节配合使用时可以实现等速传动效果，避免单万向节带来的转速波动问题；中间的花键伸缩副采用渐开线花键配合，滑动顺畅同时承载能力强，可承受传动过程中的扭矩载荷与轴向滑动的摩擦力，伸缩行程可以根据实际安装需求进行适配，满足不同安装距离的使用要求。设计过程中，首先围绕传动扭矩需求确定各部件的结构强度，十字轴的轴颈直径、法兰的连接螺栓规格、花键的模数与齿数都经过载荷校核，确保在额定扭矩下不会出现塑性变形与断裂失效；其次考虑传动过程的动平衡性能，整体结构采用轴对称设计，回转体部件的壁厚均匀，减少高速转动时的离心振动；同时兼顾安装维护的便捷性，法兰连接孔采用标准化的分布尺寸，可适配通用规格的对接法兰，万向节部位预留润滑注油通道，方便日常维护时补充润滑脂，减少铰接部位的磨损。在外形尺寸与安装边界上，两端法兰的外径、连接孔分布圆直径、螺栓孔孔径都遵循通用传动部件的尺寸规范，可直接替换同规格的常规传动轴产品；整体的最小安装长度对应伸缩段完全收回的状态，最大工作长度对应伸缩段拉出至安全配合长度的状态，安装时需要预留足够的轴向空间，保障伸缩段在全行程范围内不会出现脱开或是顶死的情况；径向尺寸上，万向节的最大回转直径是安装时的最小径向避让边界，周边布置其他部件时需要预留足够的间隙，避免转动过程中出现干涉碰撞。
