球头水泥充填作业专用设备结构设计

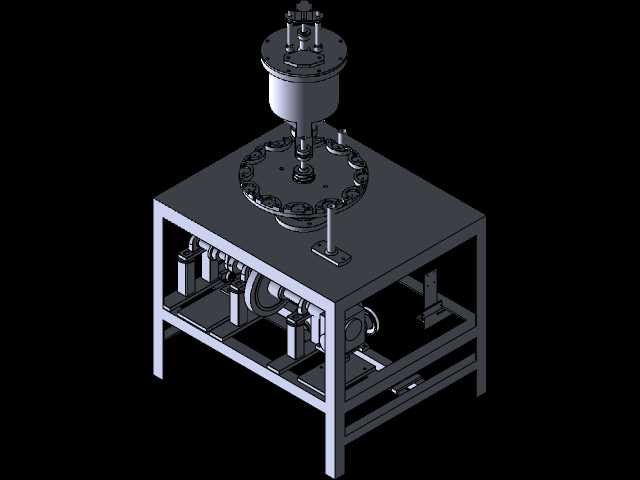

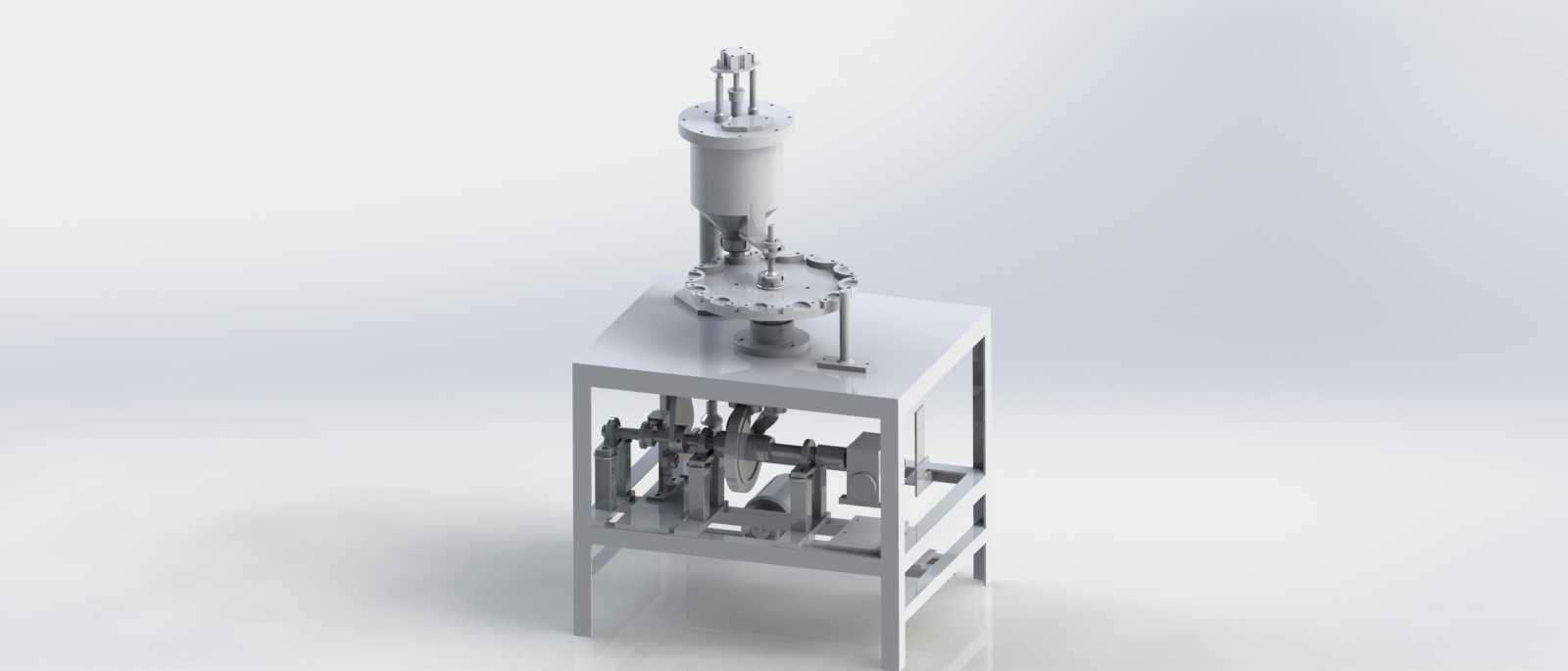

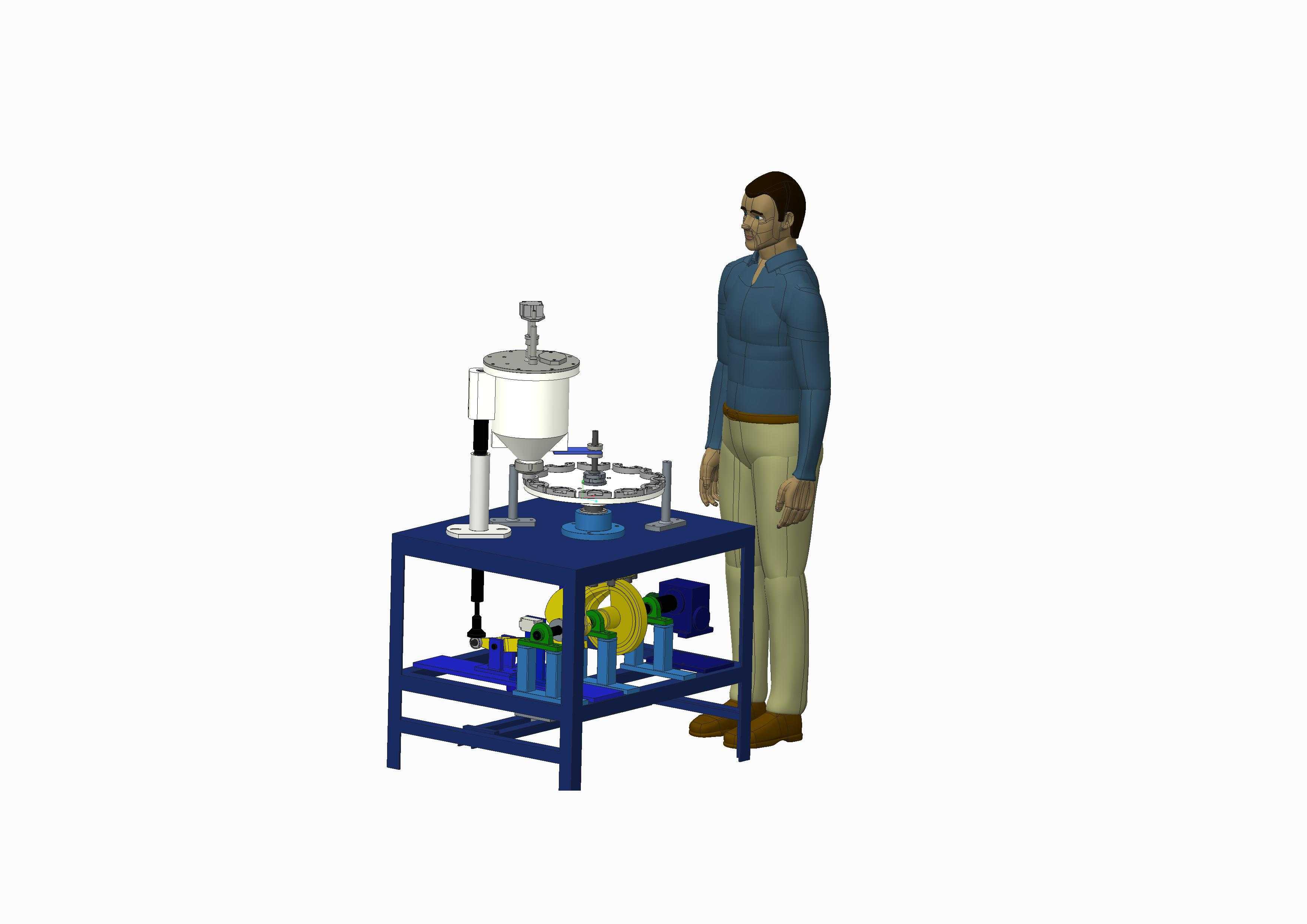

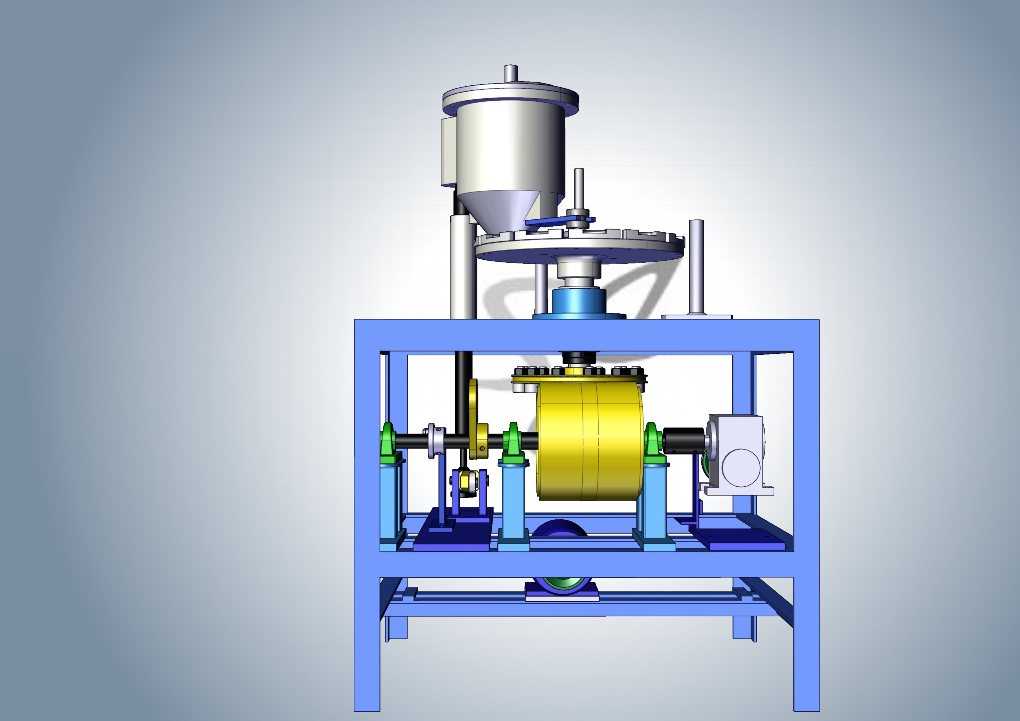

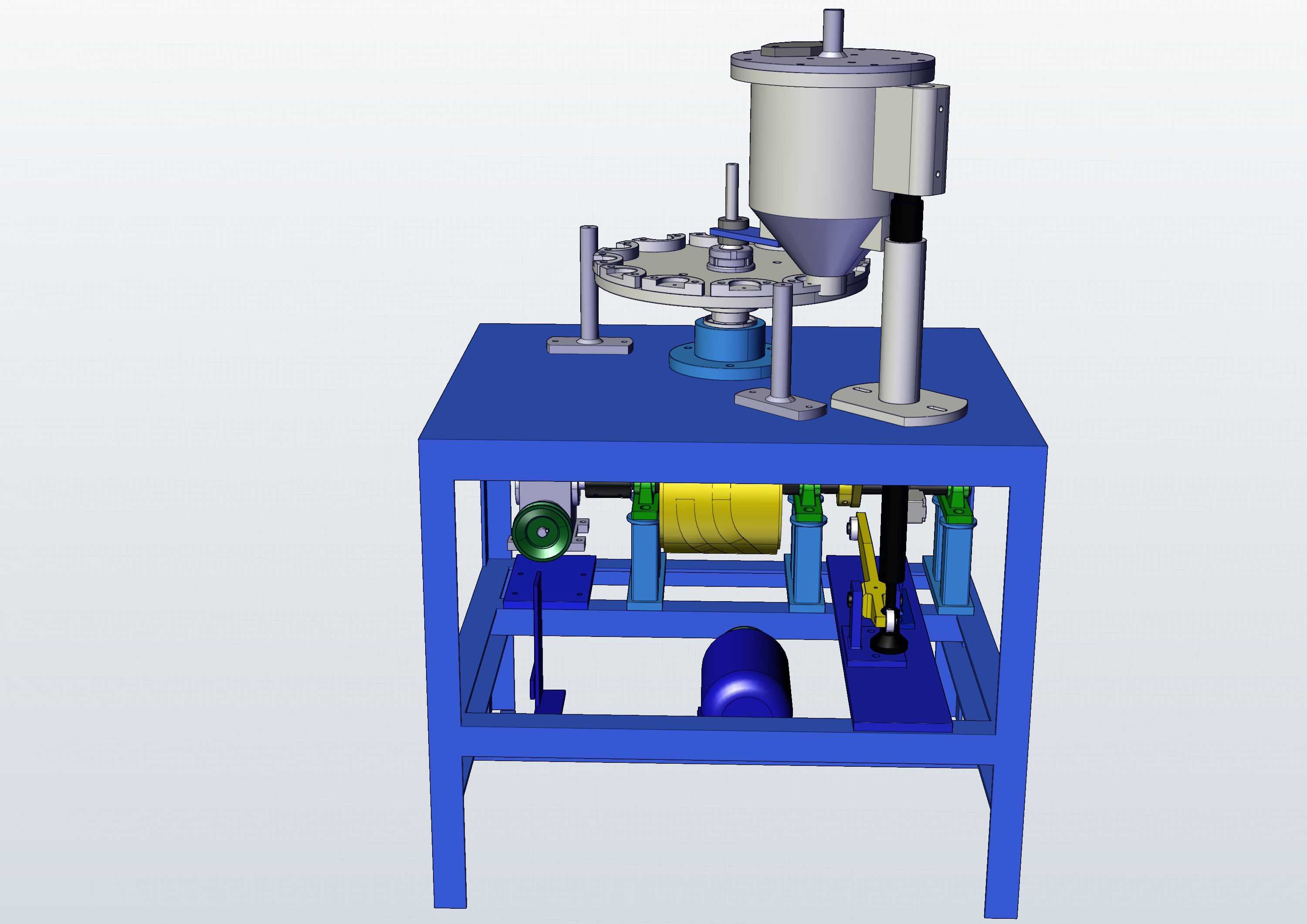

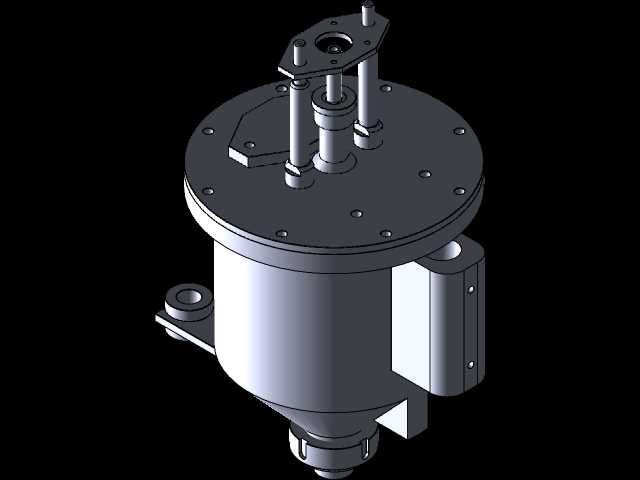

这款球头水泥充填设备主要面向建材预制件生产、五金球头类零件固化工序场景，针对球头类工件内部水泥填充作业的工艺需求设计，可完成球头工件的定量注料、振实、工位流转全流程作业，替代传统人工灌注的作业模式，有效解决人工填充时水泥料量不均、填充密实度不足、工件定位偏移导致的溢料缺料问题，适配中小规格球头类预制件的批量生产需求，可嵌入建材预制生产线、五金零件固化工段作为专用工位设备使用。设备整体采用立式分层布局设计，底部为方管焊接成型的机架结构，机架内部预留传动组件、振实机构的安装空间，机架台面作为工位转盘的安装基准面，台面上方设置立式储料注料单元，整体安装边界紧凑，可适配常规车间生产线的工位排布需求，无需额外预留过大的操作空间，设备底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，保证转盘运转与注料作业的稳定性。设备核心功能单元分为储料注料模块、多工位转盘模块、振实驱动模块三部分，储料注料模块采用锥底立式料仓设计，可避免水泥粉料在仓内架桥堵塞，料仓底部配置定量出料结构，可根据球头工件的填充容积调整单次注料量，保证每个工件的水泥填充量误差控制在工艺允许范围内；多工位转盘采用分度定位设计，工位上设置与球头工件外形匹配的定位工装，可快速完成工件的装夹定位，转盘按设定节拍转动，依次完成上料、注料、振实、下料工序的流转，作业过程无需人工反复调整工件位置；振实机构设置在注料工位下方，注料完成后可带动工位工装产生高频微幅振动，将填充入球头内部的水泥料振实，排除料体内的气泡，保证水泥填充后的密实度，避免工件内部出现空腔影响成品结构强度。设计过程中重点考量了水泥作业场景的设备耐用性，所有与水泥粉料接触的部件均采用易拆卸、耐磨损的结构设计，料仓内壁做光滑处理减少粉料粘附，传动组件均设置密封防护结构，避免水泥粉料进入传动间隙造成部件磨损，设备操作侧预留足够的上下料操作空间，非操作侧设置传动部件防护挡板，兼顾作业效率与操作安全性，设备的气路、线路均沿机架型材内部排布，整体外观整洁规整，同时便于后期的维护与部件更换。
