三通球阀内部水流流场CFD仿真分析

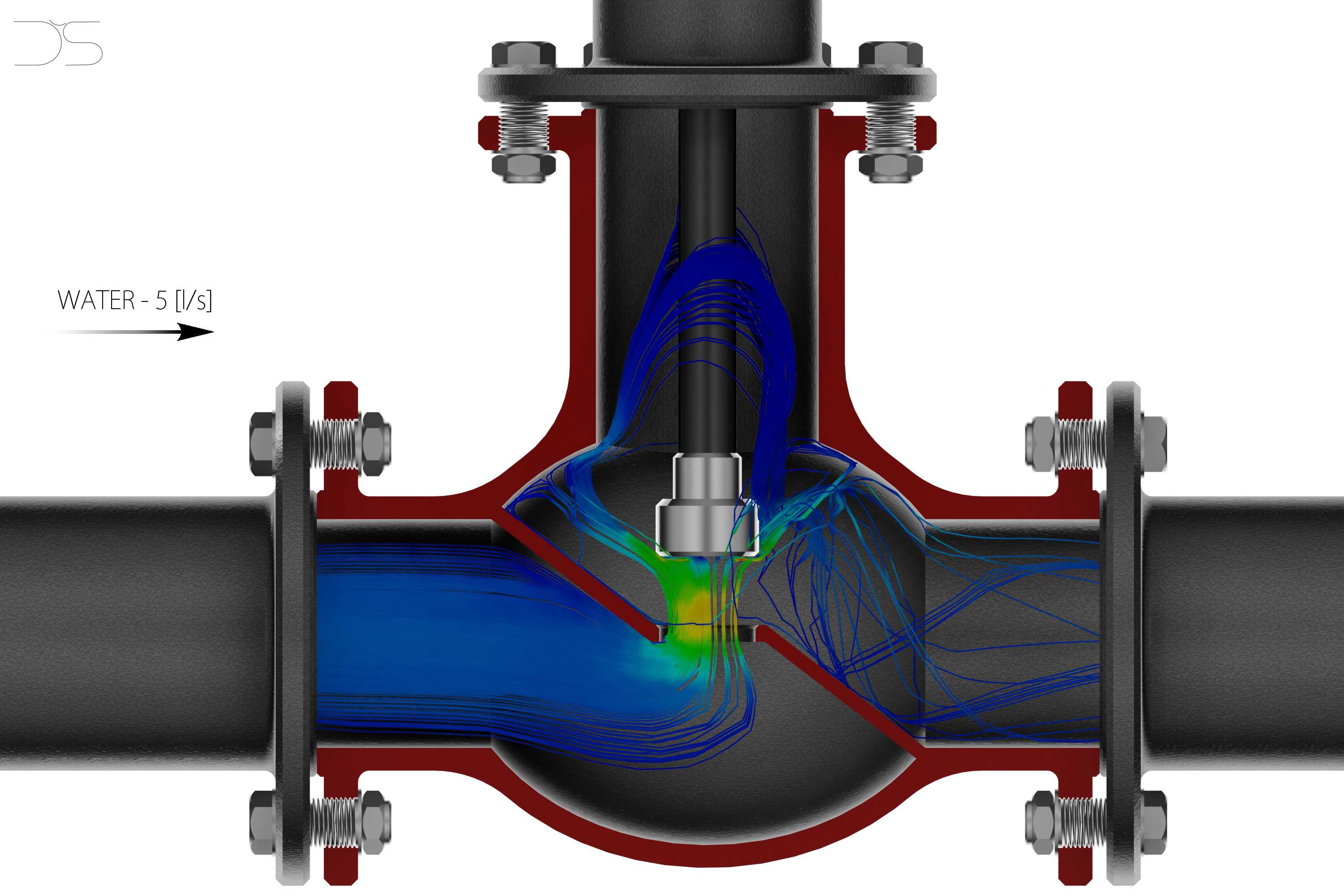

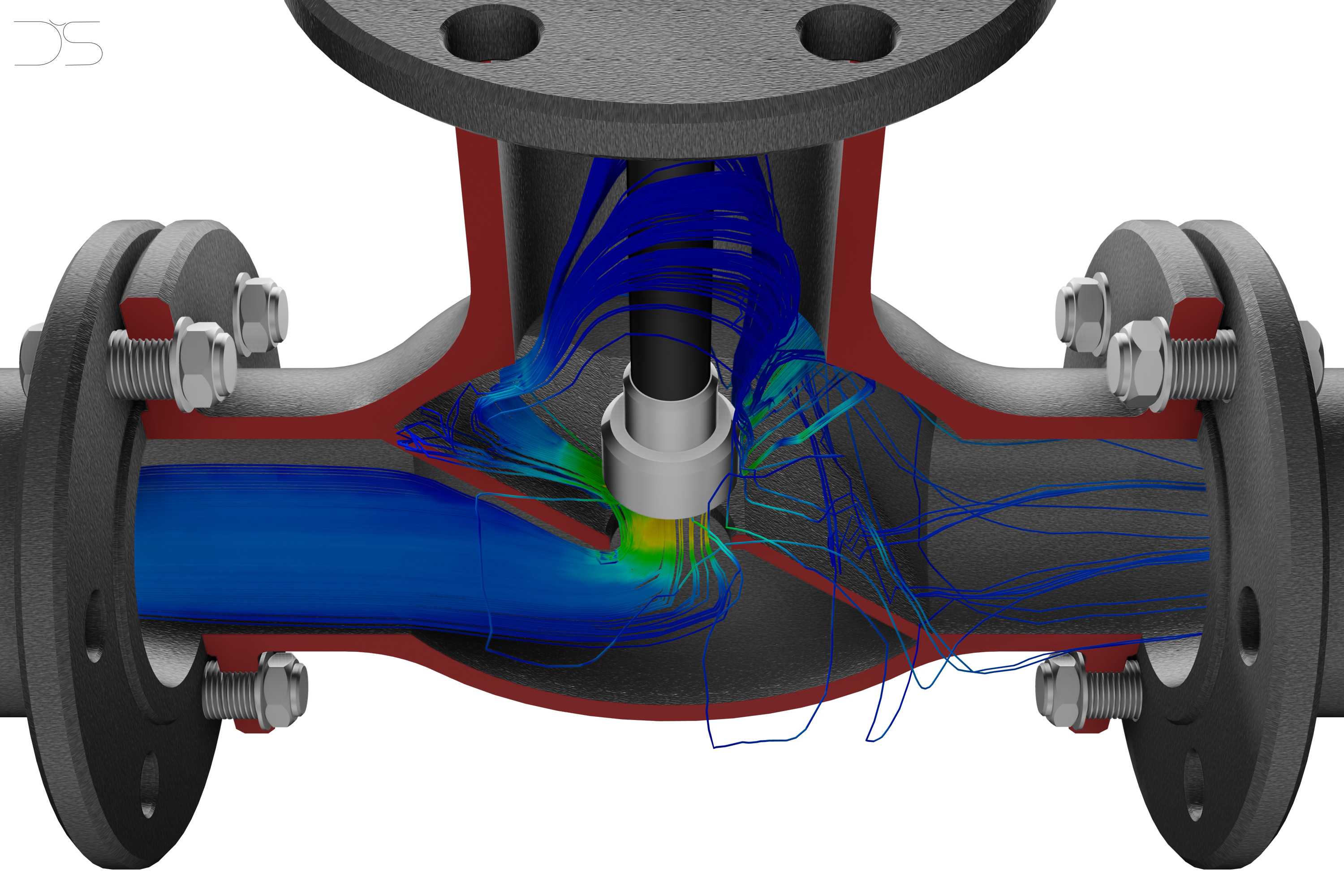

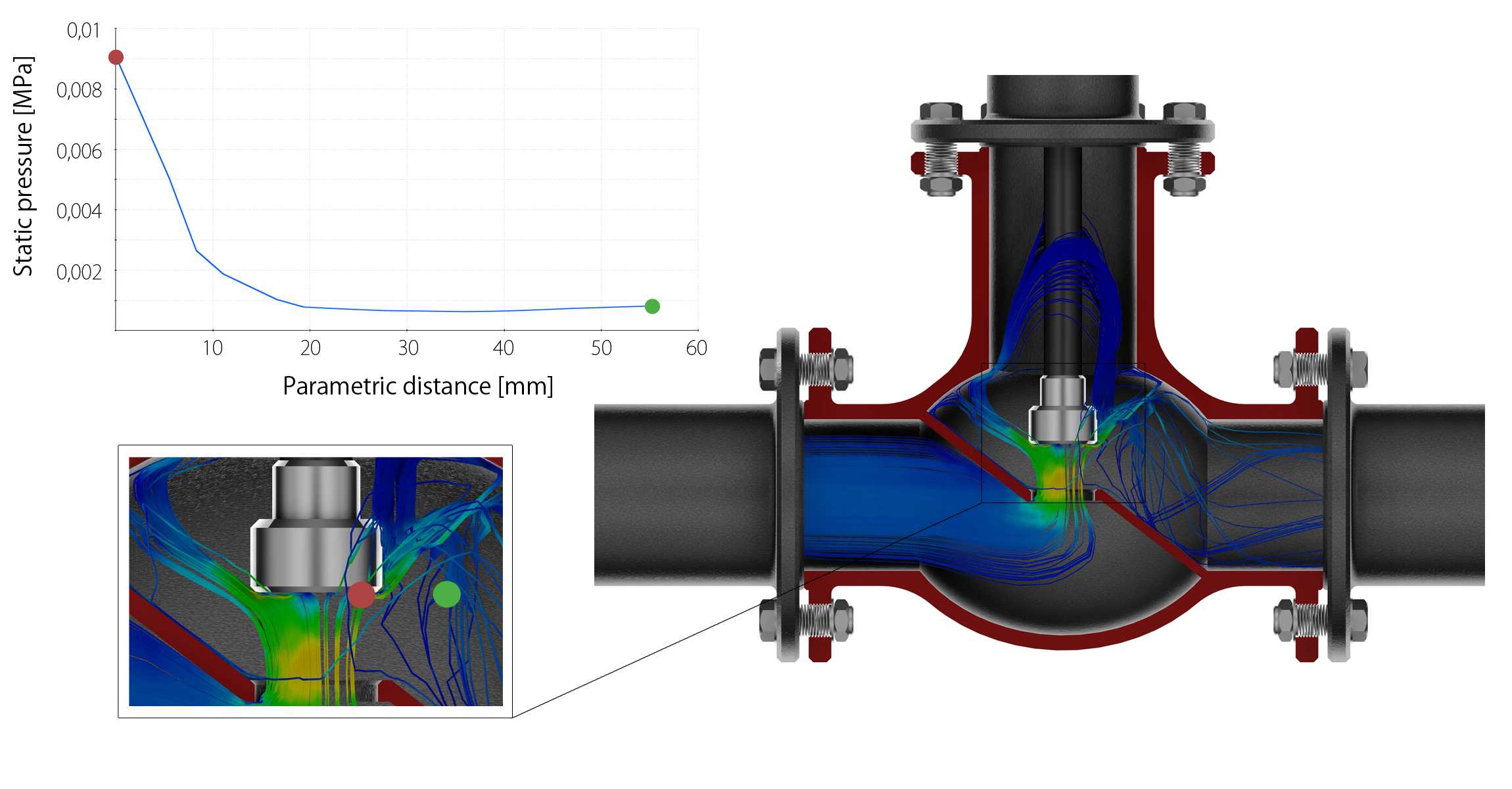

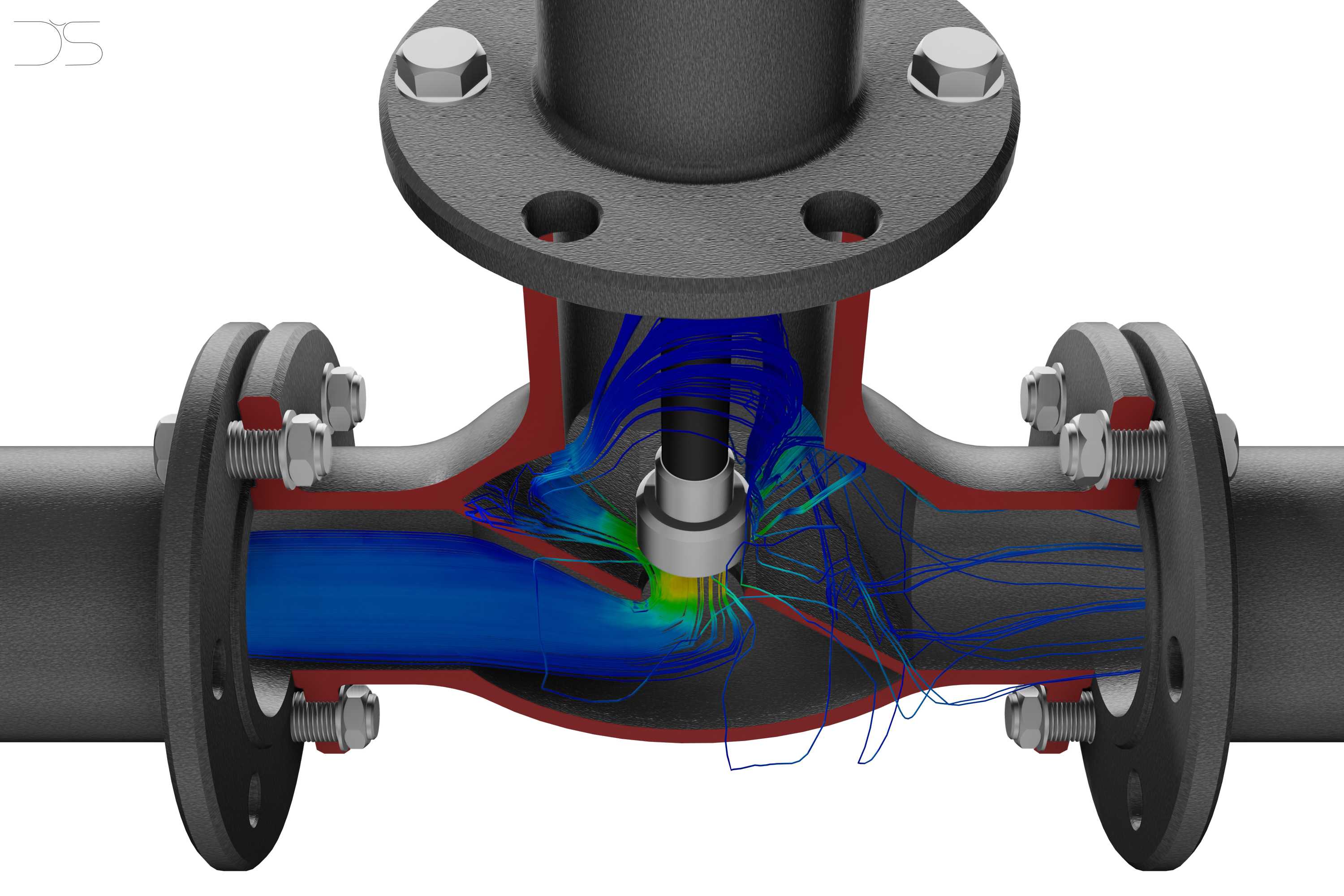

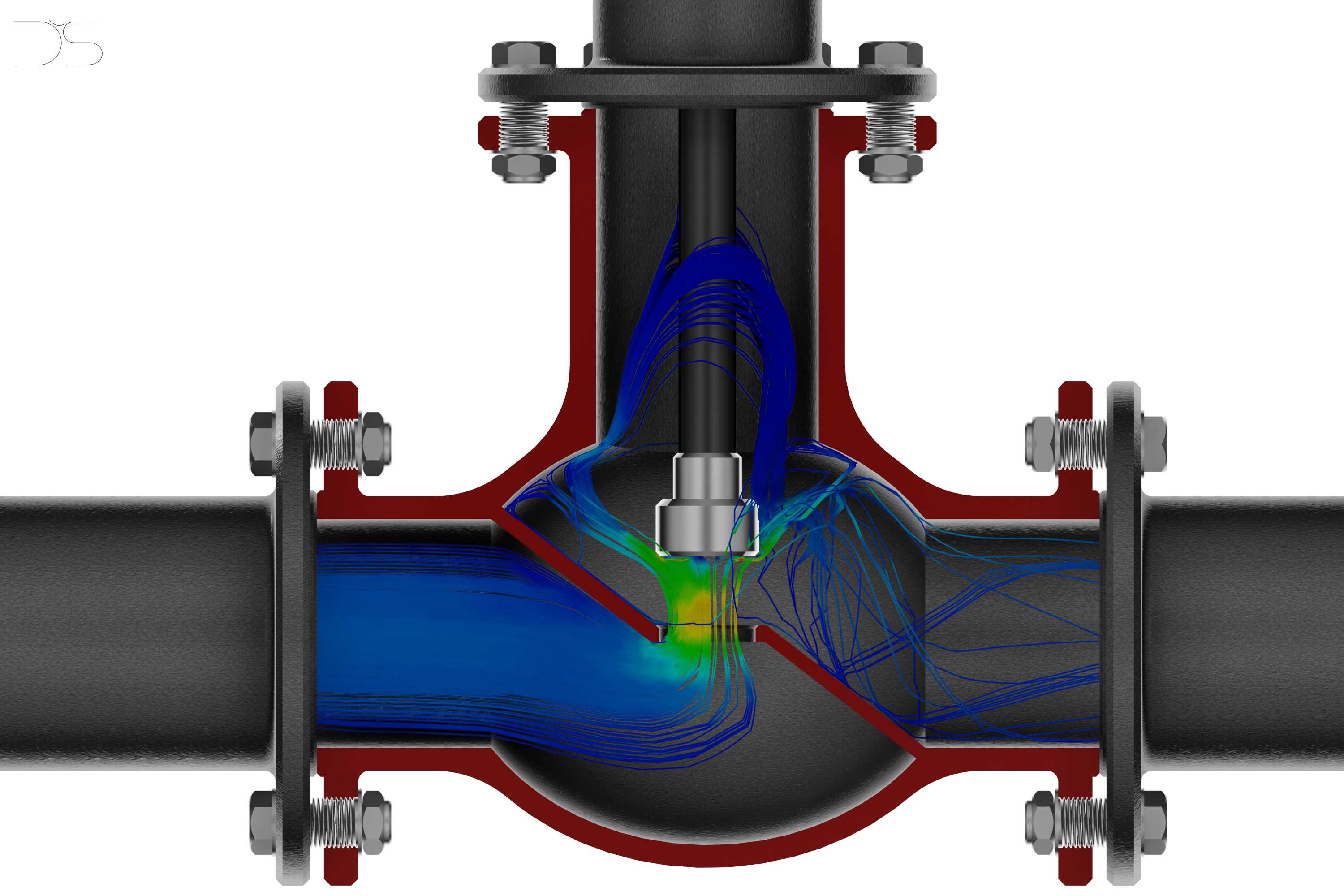

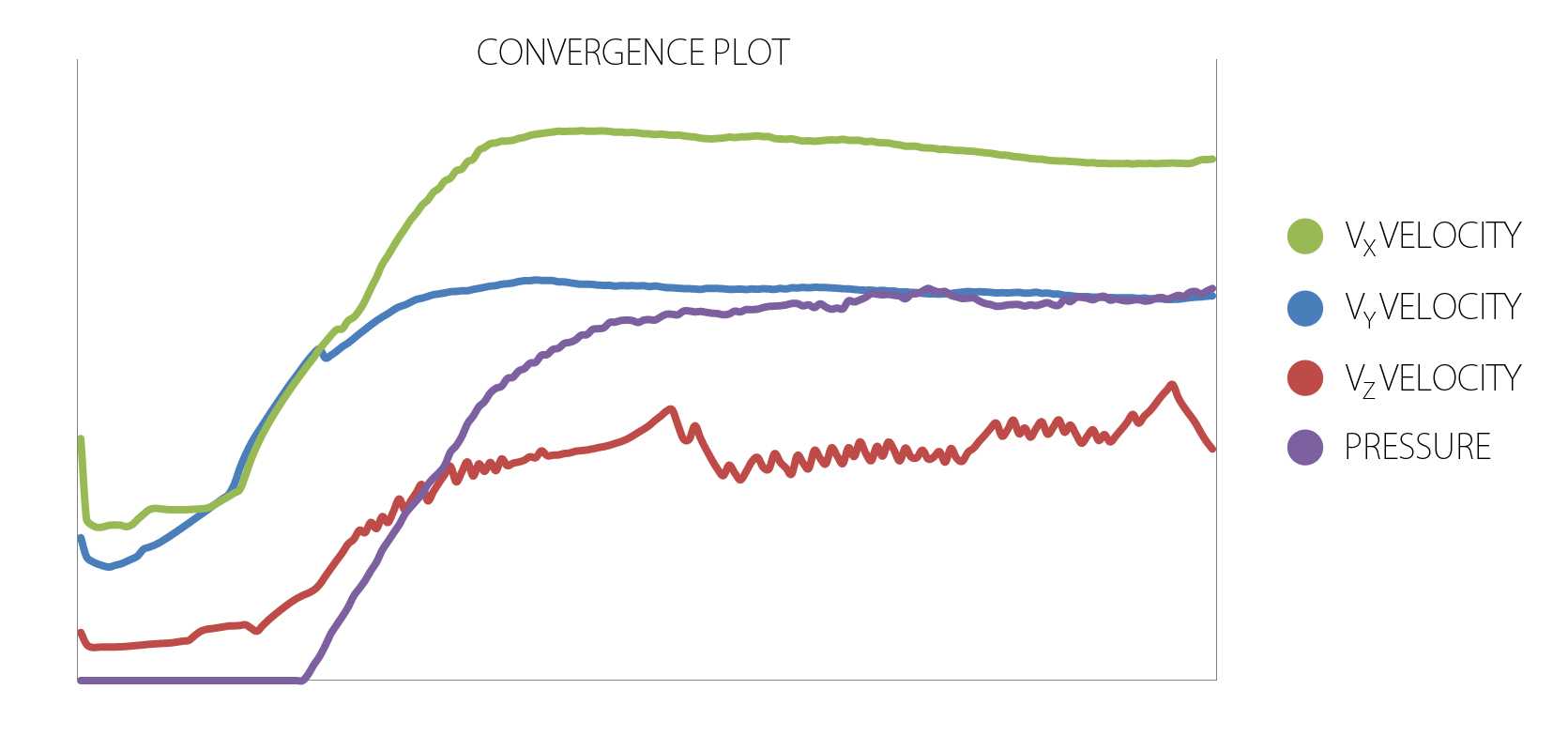

本次仿真针对工业管路系统中常用的法兰连接式三通球阀开展，这类阀门广泛应用于市政供水、工业循环水、暖通空调、化工流体输送等场景，可实现管路流体的合流、分流以及流向切换功能，是流体输送管网中控制介质流向的核心部件。在实际工程应用中，三通球阀的内部流道结构直接决定管路的压损水平、流态稳定性以及阀门自身的冲蚀磨损速率，传统的经验设计往往难以精准捕捉阀腔内部的涡流、滞流区以及局部高速流区域，而通过CFD流场模拟可直观呈现流体在阀腔内部的完整流动状态，为阀门结构优化提供可靠的数据支撑。从仿真呈现的结构来看，该三通球阀采用T型流道结构，三个连接端均采用法兰连接形式，法兰端的螺栓孔位、密封面尺寸均匹配常规工业管路的安装标准，可直接对接同公称通径的工业管路，安装时只需保证法兰密封面对齐、螺栓均匀预紧即可完成装配，无需额外定制转接构件。阀门的核心截流件为中部的球形阀芯，阀芯开孔与管路通径保持一致，在全开状态下可最大限度降低流道阻力，减少管路输送过程中的能耗损失。仿真过程中以常温清水为输送介质，模拟阀门处于特定开度下的流动状态，从流场可视化结果可以看到，水流从水平侧管路进入阀腔后，受阀芯与阀壁的结构导向作用，一部分流体沿水平方向直通至另一侧管路，另一部分流体向上分流至垂向管路；在阀芯迎流面附近存在局部高速流区，流速变化会带来局部压力波动，而阀腔的转角区域存在不同程度的涡流，这些涡流区不仅会提升管路整体压损，长期运行还会因流体湍动带来阀体内壁的冲蚀，尤其是在输送含固体颗粒的介质时，涡流区的磨损速率会远高于平直流道区域。在设计层面，这类仿真可指导优化阀芯的开孔过渡圆角、阀腔内壁的流线型修型，通过调整流道过渡区域的曲率，减少滞流区与涡流区的范围，在保证阀门结构强度的前提下降低流阻，同时缓解局部高速流对阀芯和阀壁的冲蚀，延长阀门的实际使用寿命。此外，仿真呈现的流态分布也可为管路系统的阀门选型提供参考，帮助工程师判断不同开度下的流量分配比例，确保管网系统在不同运行工况下都能保持稳定的流体输送状态，避免因流道设计不合理导致的振动、噪声以及能耗过高问题。
