5050规格贴片式LED发光元件结构设计

这款5050规格贴片LED是当前半导体照明领域应用覆盖极广的表面贴装发光元件，在日常生产与生活场景中随处可见其身影：从商用空间的线性灯带、背光模组、广告标识光源，到消费电子的按键背光、显示屏补光、智能家居状态指示，再到工业设备的面板提示灯、车载内饰氛围照明、户外小型亮化点位，都能见到该规格元件的批量应用。作为表面贴装型的发光器件，它无需传统直插元件的穿孔焊接工序，能够完美适配高速SMT自动化贴装产线，大幅提升电子组装环节的生产效率，同时降低人工插装带来的工艺误差与不良率。

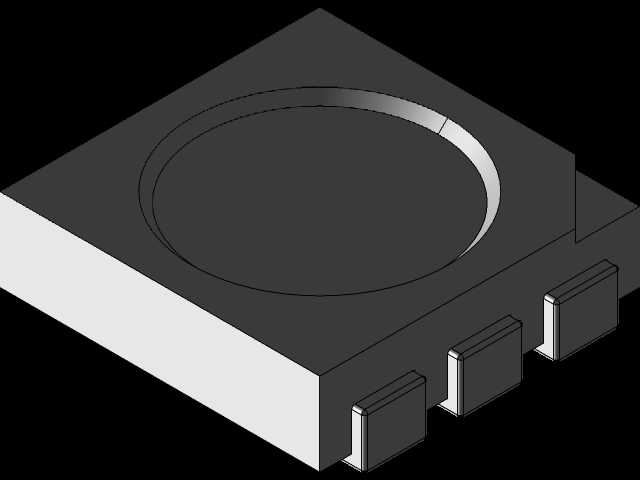

从功能特性来看，该款贴片LED采用标准5050封装尺寸，即元件本体长宽均为5.0mm，常规厚度在1.5mm左右，方正的本体结构既方便贴装设备的视觉定位抓取，也能在PCB板上实现规整的阵列排布，满足不同发光面的密度设计需求。元件底部设置的三个金属焊端，分别对应内部三颗独立的发光芯片引脚，既可以实现单芯片单色发光，也能通过三芯片的电流配比实现全彩混光效果，能够适配单色常亮、RGB全彩变幻、亮度调节等多种驱动方案，相比小尺寸贴片LED拥有更高的单灯光通量输出，在同等发光面积需求下可以减少元件使用数量，优化整体电路的布局成本。

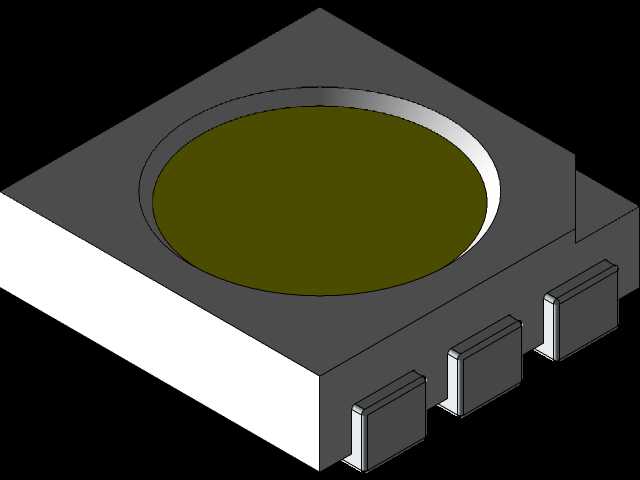

在设计思路上，这款元件的结构充分平衡了发光效率、散热性能与安装可靠性：白色方形的PPA塑壳本体形成高反射的围坝结构，能够将芯片侧面发出的光线向正面出光方向反射聚拢，提升整体出光效率；正面覆盖的黄色荧光胶层采用半球形点胶设计，既可以实现蓝光芯片激发黄光形成白光的光学效果，弧形的胶面也能优化光线的出射角度，让发光范围更均匀，减少局部暗区；底部的金属焊端采用大面积镀锡设计，焊接时能够与PCB焊盘形成牢固的焊点，同时金属焊端与内部散热结构连通，能够将芯片工作时产生的热量快速传导到PCB板上，降低芯片结温，延长元件的使用寿命。

在安装边界层面，设计PCB封装时需要严格匹配元件的焊盘尺寸，焊盘间距需对应元件引脚的中心距，避免出现焊盘偏移导致的焊接虚焊、立碑等不良问题；元件周边需要预留足够的焊接安全距离，避免与周边过高的元器件产生干涉，影响贴装吸嘴的取件与焊接作业；在进行阵列排布设计时，需要结合光学扩散板的距离调整元件间距，避免出现肉眼可见的颗粒感，保证出光面的均匀度；同时在结构设计时需要注意，元件正面的荧光胶层不能与其他结构件直接挤压接触，避免胶层受损影响发光效果与元件可靠性。
