双面悬臂式长货物存储工业货架

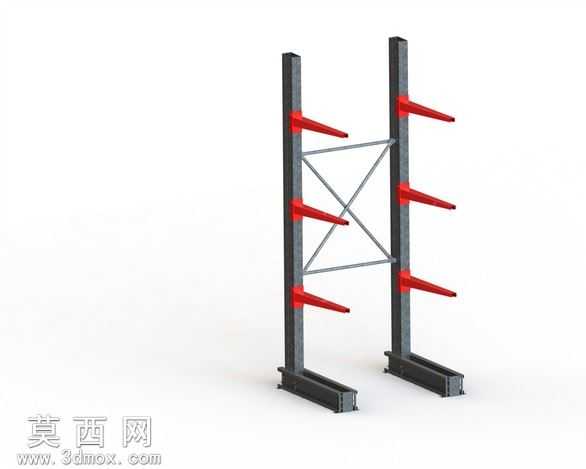

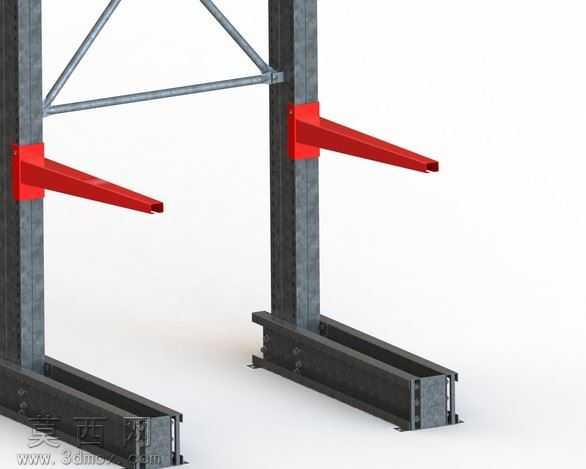

本模型为双面悬臂式长货物存储工业货架，采用三维建模软件完成全参数化结构设计，建模过程严格遵循工业仓储货架的实际生产制造规范，对各部件的装配关系、尺寸公差进行了精准还原。模型整体采用对称式双立柱结构，两根竖向主立柱采用加厚矩形截面型材设计，底部搭配加宽一体式安装底座，底座预留标准地脚螺栓安装孔位，可实现与地面的牢固固定，保障货架满载状态下的结构稳定性。两根立柱之间设置交叉式斜向支撑杆件，通过标准连接件与立柱刚性连接，形成稳定的三角受力结构，有效抵消单侧悬臂承载时产生的侧向弯矩，避免立柱出现形变偏移。每根立柱的双侧均设置三层等间距分布的悬臂托臂，托臂采用上翘式端头设计，可防止存放的长条形货物出现滑落风险，托臂与立柱之间采用可调节式连接结构，实际使用中可根据存储货物的尺寸灵活调整层间高度，适配不同规格的长物料存储需求。材质渲染阶段，主立柱与底座采用深灰色磨砂金属材质，还原工业货架常用的静电喷塑表面处理效果，表面带有细微的颗粒质感，模拟真实喷涂工艺的哑光质感；悬臂托臂采用醒目的亮红色喷涂材质，既符合工业仓储设备的安全色标规范，也能在视觉上清晰标识托臂位置，方便货物存取作业；交叉支撑杆件采用银灰色金属材质，还原热轧型材的基础金属质感，各部件的连接节点处做了精细化的倒角与焊缝细节处理，还原真实焊接装配的工艺特征。设计过程中充分考虑长条形货物的存储特性，悬臂向外延伸的长度经过受力测算，可适配管材、型材、长板材等不规则长尺寸货物的存放需求，双侧悬臂的设计可同时利用立柱两侧的存储空间，大幅提升仓储空间利用率，整体结构无冗余部件，在保障结构强度的前提下尽可能控制自身重量，兼顾承载能力与材料成本控制，模型各部件均为独立可编辑实体，可直接用于仓储方案展示、结构受力模拟、生产加工参考等场景。
