仓储用立柱式托盘货架三维结构设计

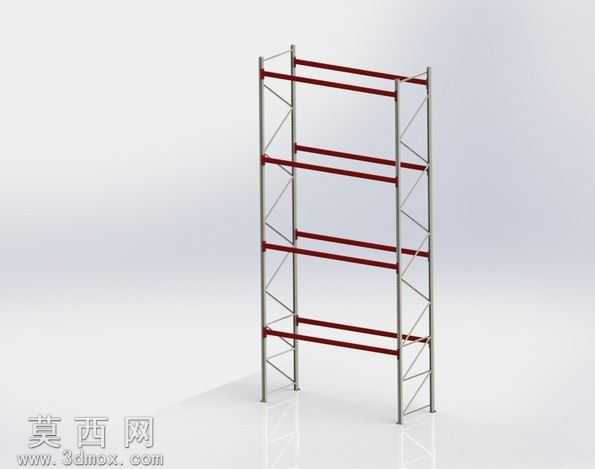

本作品为仓储场景使用的托盘货架三维建模成果，建模过程围绕托盘货架的实际使用需求展开，优先保障结构的承重合理性与装配精准度。建模阶段首先完成货架立柱的参数化构建，立柱采用冷轧钢材的截面形态设计，表面均匀排布多组调节孔位，孔位间距严格匹配仓储货架的通用层距调节标准，可根据实际存储货物的高度灵活调整横梁安装位置，适配不同规格托盘货物的存放需求。立柱底部设计一体化金属底座，底座与立柱通过螺栓紧固件实现刚性连接，增大与地面的接触面积，分散货架满载时的竖向荷载，避免立柱出现局部沉降或倾斜问题。横梁部分采用抱合式连接结构设计，与立柱孔位的卡扣结构完全匹配，装配后无多余旷量，可保障货架在存取货物过程中的结构稳定性，减少晃动带来的安全隐患。材质渲染阶段，对立柱、横梁等金属构件赋予哑光银灰色金属材质，还原冷轧钢材经静电喷塑处理后的真实表面质感，底座部分做了细微的耐磨质感处理，模拟实际使用过程中底座与地面接触产生的轻微磨损效果，提升模型的真实感。设计过程中充分考量托盘货架的实际使用场景，整体结构无冗余设计，所有构件均采用标准化参数设计，可直接对接生产加工环节的下料、冲孔、折弯等工序，模型各部件之间的装配关系清晰，可拆解查看每个连接节点的结构细节，既可以用于仓储方案的布局展示，也可作为货架结构优化设计的基础参考模型，帮助设计人员快速验证不同承重参数下的结构合理性，缩短仓储货架产品的开发设计周期。
