半自动砌块成型压砖设备三维结构

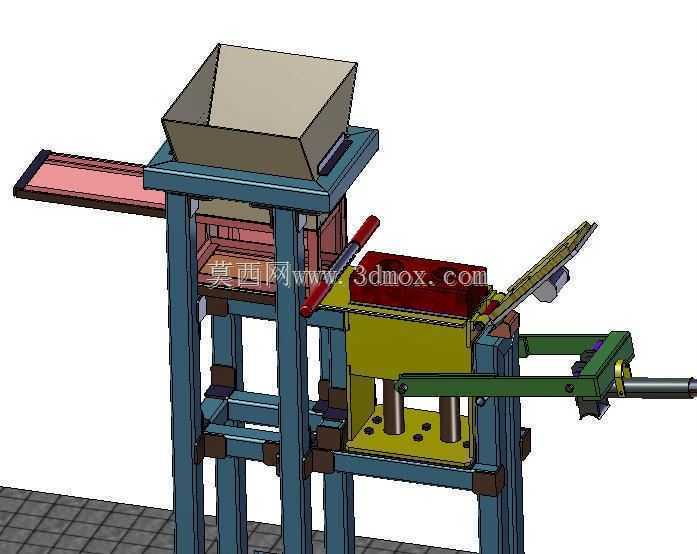

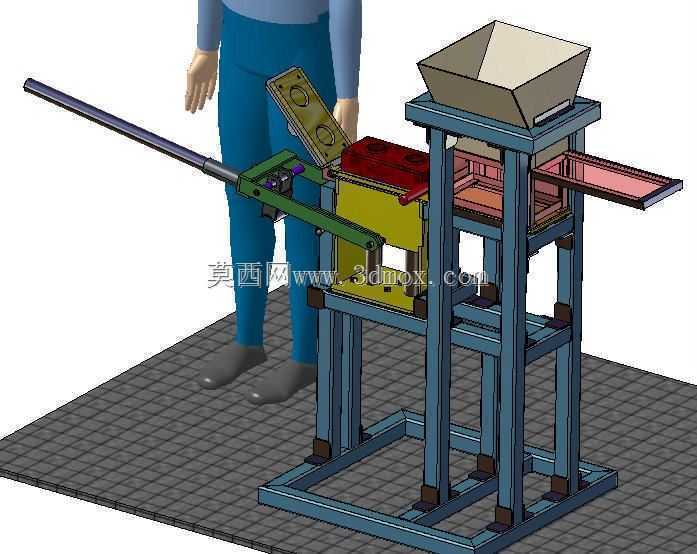

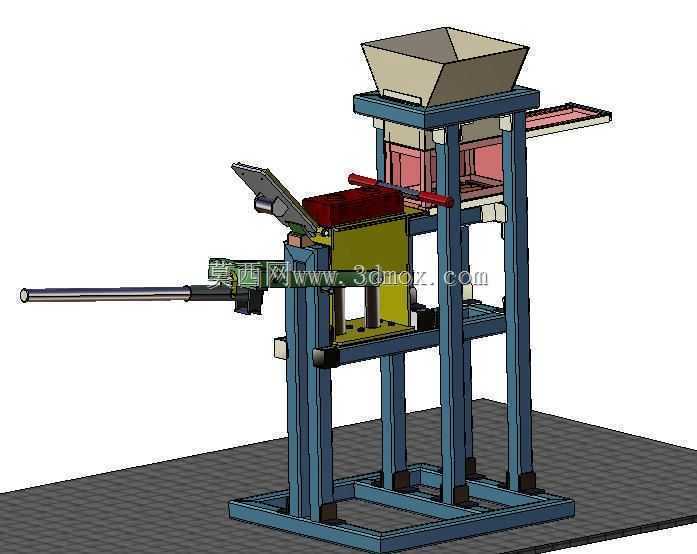

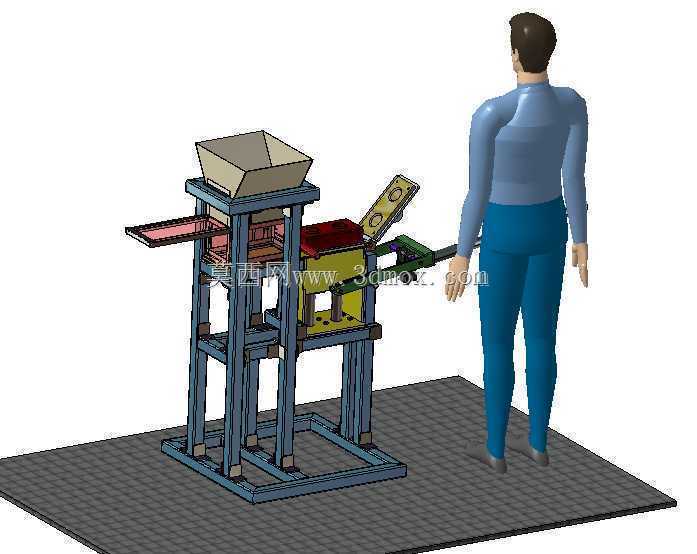

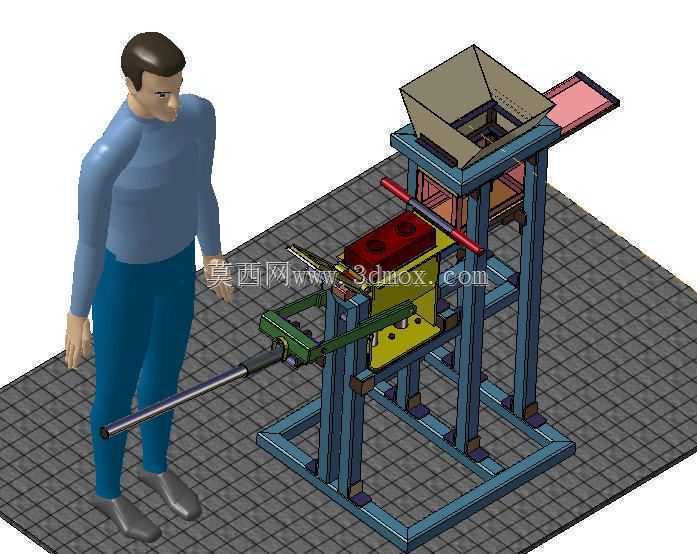

　　这套结构针对小型建材生产场景的砌块成型工序设计，适配乡镇小型建材厂、工地现场预制砌块的生产需求，可完成粉料给料、压制成型、脱模出坯的连贯作业，无需复杂的全线自动化配置，兼顾人工操作的便利性与成型作业的稳定性，适合小规模、多批次的砌块生产场景，可生产标准实心砖、小型空心砌块等常规建材产品。从结构布局来看，设备采用方管型材搭建的框架式机架作为承载主体，型材拼接处采用连接板加螺栓紧固的连接方式，既保证了机架整体的抗扭、抗压强度，也便于后期的拆装维护与部件更换，机架底部预留了地脚安装孔位，可直接固定在硬化的混凝土地面上，安装时需保证机架上平面的水平度偏差控制在合理范围内，避免压制过程中出现偏载导致模具磨损加剧、成型砌块密度不均的问题。

　　设备上部设置的敞口式料斗用于存储混合好的制砖粉料，料斗采用上宽下窄的锥斗结构，内壁做顺滑过渡处理，减少粉料挂壁残留的问题，料斗下方衔接水平给料输送结构，该输送结构采用带侧边挡边的平带作为输送载体，可将料斗落下的粉料匀速送入下方的成型模腔内部，给料行程可根据模腔容积做对应调整，保证每次送料的填充量误差控制在允许范围内，避免因填料不足导致砌块缺角、密度不达标的问题。成型工位设置有垂直导向的压合结构，配套的导向柱采用表面淬火处理的圆钢材质，搭配无油润滑衬套做滑动导向，压制过程中压头的运动垂直度得到可靠保证，不会出现偏摆卡滞的问题；模腔部分采用可快拆的模板拼接结构，更换不同规格的模板即可生产不同尺寸的砌块产品，模板采用耐磨钢材加工，

　　接触粉料的表面做抛光处理，降低脱模时的粘料概率。设备侧方设置的手动杠杆式脱模机构，是针对小规模生产场景做的简化设计，操作人员扳动操作手柄即可通过连杆机构带动模腔抬升，完成成型砌块的脱模动作，连杆机构的传动比经过匹配设计，操作时无需过大的扳动力即可完成脱模，降低操作人员的劳动强度；脱模后的砌块可直接通过侧方的出料导板滑到接料托盘上，无需额外设置出料输送结构，进一步压缩了设备的整体占地空间。从安装边界来看，设备整体占地长度约1.8米，宽度约0.9米，高度约1.6米，安装时需在设备周边预留不小于0.8米的操作空间，用于操作人员上料、操作脱模手柄、转运成品砌块，同时设备上方需预留足够的检修空间，方便后期对料斗、压合结构做维护保养。

　　设计过程中针对粉料易散落的问题，在给料结构与成型模腔的衔接处设置了挡料边，减少粉料落到机架内部的清理工作量；所有运动副的位置都预留了润滑注油点，日常维护时可直接在外部完成注油操作，无需拆解设备外壳；机架的型材选型经过载荷校核，可承受压制过程中的最大反作用力，长期运行不会出现机架变形的问题。这套结构没有采用复杂的电气控制与液压驱动系统，整体以机械结构实现核心功能，对使用场地的配套条件要求低，无需配备专用的液压站与电控柜，只要场地有硬化地面即可安装使用，适合供电条件有限、生产规模不大的建材生产场景，结构的易损件均采用常规标准型材与通用配件加工，后期更换配件的成本低，无需定制特殊备件。
