手动杠杆式双工位压制成型砖机结构

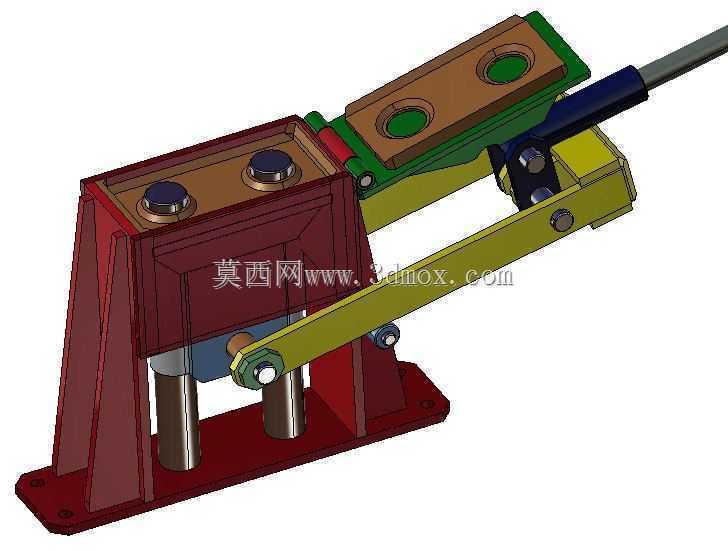

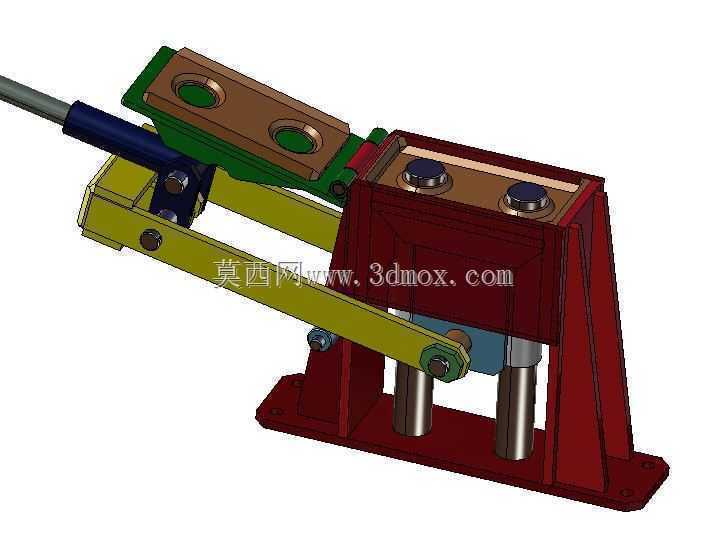

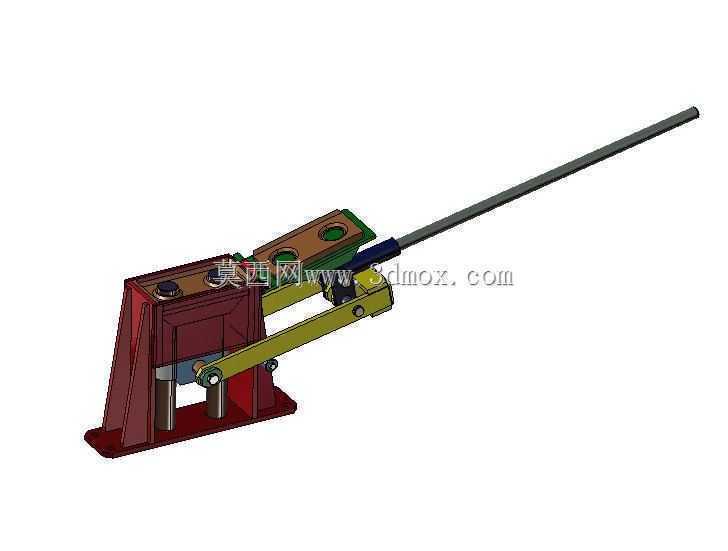

　　这款手动杠杆式双工位压制成型设备，主要面向小型建材加工场景、村镇零散制砖作业以及实验室建材试样制备环节使用，区别于大型自动化制砖生产线的高投入、大占地特性，该设备无需外接动力源，完全依靠杠杆增力结构完成砖坯的压制成型动作，适配小规模生产、临时作业点以及无电力配套的野外施工场景的制砖需求。从实际作业逻辑来看，设备的核心作业单元分为压制工位与出料工位两部分，双工位沿滑台导轨排布，操作时可通过滑台的水平位移完成工位切换，在压制工位完成填料加压动作后，将成型模腔滑移至出料侧即可完成脱模取件，两个工位可交替作业，减少单工位作业时填料、压制、取件的等待空程，提升手动作业的连续产出效率。设备的力传递结构采用复合杠杆设计，

　　操作端的长力臂手柄通过铰接连杆与压头驱动座连接，将操作人员施加在手柄端的下压力通过两级杠杆放大后传递至压制压头，压头下方配套两个等高的导向立柱，保证压头下行过程中始终保持水平姿态，避免压制成型过程中出现偏载导致砖坯密度不均、模腔卡滞的问题。模腔部分采用快换式结构设计，可根据所需制砖的外形尺寸更换对应模腔镶块，适配不同规格的实心砖、多孔砖的成型需求，模腔与滑台之间通过定位销完成快速定位，更换镶块时无需重新调整整体装配精度，降低作业切换的调整时长。设备的底座采用整体式焊接支架结构，四个安装脚预留螺栓固定孔，可直接固定在水泥作业平台上，压制作业过程中底座不会出现翘曲、位移问题，支架的斜向加强筋对应压头的受力方向布置，

　　可承受压制过程中的最大反作用力，避免长期受力出现结构变形。从安装边界来看，设备整体横向最大尺寸适配常规小型作业台的摆放需求，操作手柄的最大转动行程范围内无其他结构干涉，操作人员站在设备手柄侧即可完成全部操作动作，无需额外预留过大的操作空间。滑台的导向面采用耐磨铜板镶嵌结构，长期往复滑移过程中可通过注油孔加注润滑脂降低磨损，延长导向结构的使用寿命，铰接点全部采用带油嘴的销轴连接，日常维护仅需定期加注润滑脂即可保证动作顺畅，无需复杂的维保操作。压头与模腔的配合间隙控制在合理范围内，既保证压制过程中不会出现漏料问题，也不会因为间隙过小导致模腔与压头卡滞，压头表面做淬火硬化处理，长期反复压制过程中不会出现压痕、变形问题，

　　保证砖坯的成型面平整度。设备的出料侧配套顶出结构，当模腔滑移至出料工位时，下方的顶杆可通过杠杆联动动作将成型后的砖坯从模腔中顶出，无需操作人员手动抠取模腔内的砖坯，降低取件过程中砖坯损坏的概率，也减少操作人员的手部直接接触模腔的安全风险。在结构设计过程中，所有受力部件的强度均按照手动操作的最大输入力进行校核，杠杆铰接点的销轴采用调质处理的合金钢材质，可承受长期交变载荷作用下的剪切力，避免出现销轴断裂、结构失稳的问题。设备的整体结构没有复杂的电控、液压元件，故障点极少，操作人员仅需简单培训即可掌握全部操作流程，适配低技能作业人员的使用需求，在偏远地区、临时作业点的制砖作业中具备极强的适配性，也可作为建材专业教学环节的实操演示设备，直观展示杠杆增力、压制成型的结构原理与作业流程。
