经典梁式光束发动机结构展示模型

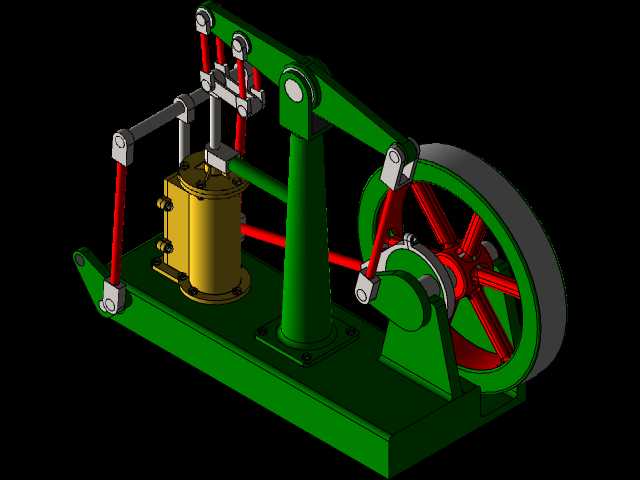

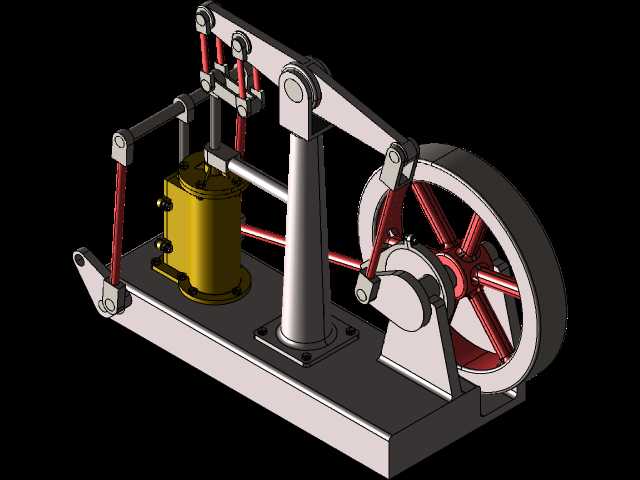

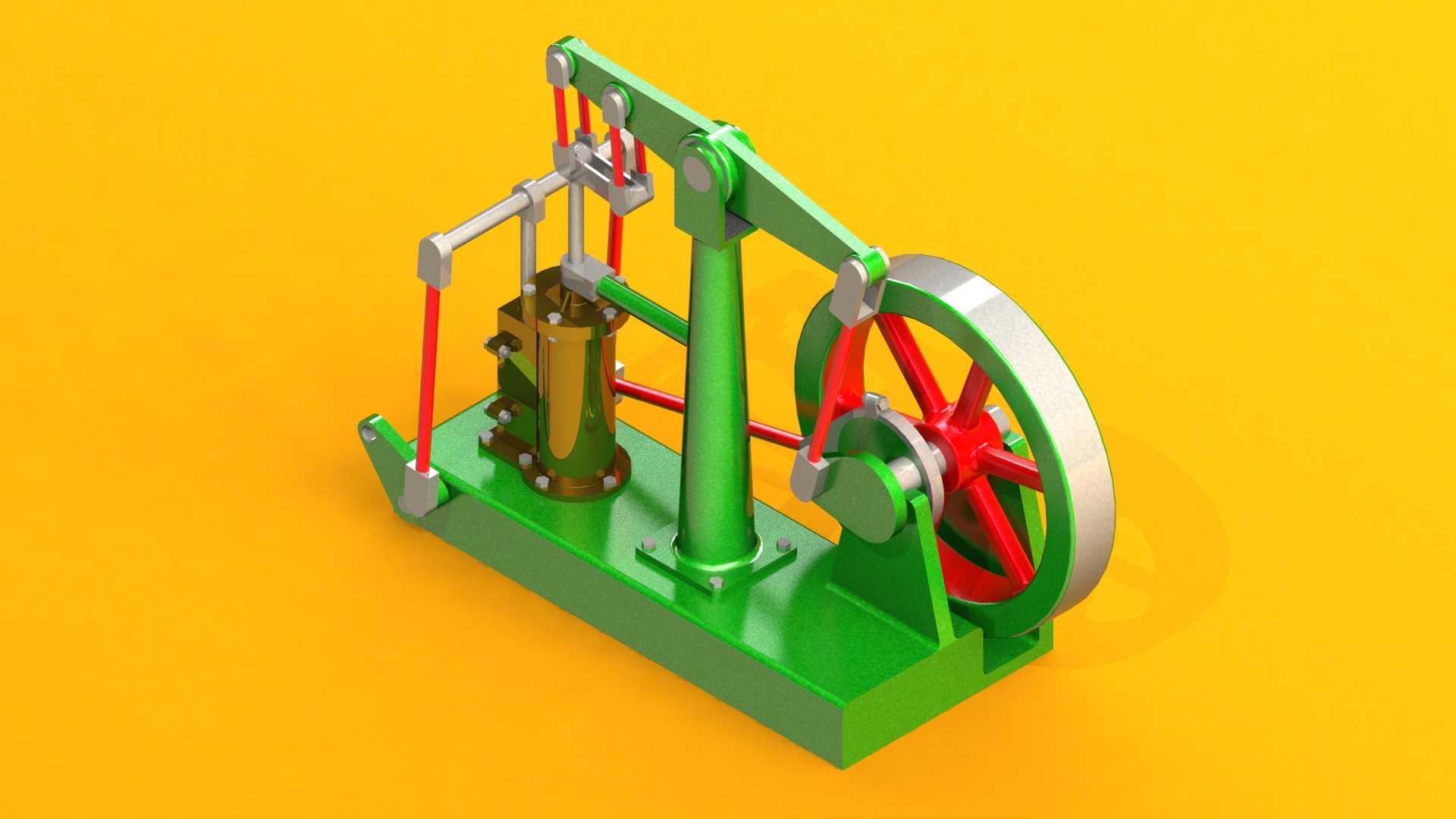

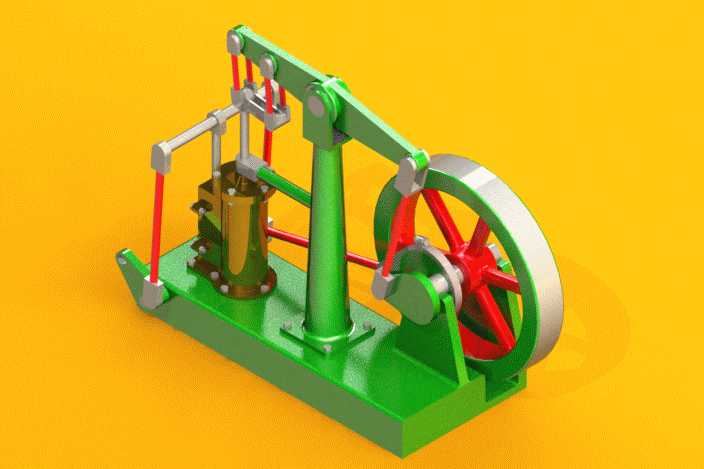

这款梁式光束发动机模型，还原了早期经典往复式动力机械的核心结构，在机械原理教学、工业科普展示、复古动力装置研发参考场景中有着广泛的应用价值。作为早期外燃式动力机械的典型结构代表，这类梁式发动机曾在工业革命初期为矿山抽水、工厂机床驱动、小型船舶动力输出提供稳定的动力来源，即便在当下，其清晰的动力传递逻辑依然是机械专业学习者理解曲柄连杆机构、配气动作逻辑、动力转换原理的绝佳具象载体。从功能特性来看，模型完整复现了原型机的整套动力传递链路：立式气缸组件完成热能到机械能的初步转换，通过活塞杆将活塞的上下直线运动传递至顶部的横梁摇臂，摇臂以中部立柱为支点完成动作的换向与力矩传递，一端连接活塞推杆承接动力输入，另一端通过连杆连接带轮侧的曲柄结构，将摇臂的往复摆动转换为飞轮的连续旋转运动，飞轮自身的储能耗能特性可以抵消曲柄连杆机构过死点时的动力波动，让整套机构的运转更加平顺稳定，侧面的配气联动杆则同步随动完成气缸进排气的时序控制，整套动作链路环环相扣，没有冗余的传动环节。在设计思路上，模型采用了简化保真的处理方式，在不丢失核心传动逻辑、关键结构特征的前提下，对原型机上复杂的密封结构、紧固件细节、外部管路做了适度简化，既保留了梁式发动机最具辨识度的高架摇臂、侧置飞轮、立式气缸布局特征，也降低了结构理解的门槛，不同功能的结构件采用差异化的色彩区分，绿色的主体机架、摇臂与底座提供稳定的结构支撑，红色的传动杆件、飞轮轮辐清晰标识动力传递路径，金属质感的气缸、飞轮轮缘还原了原型机的材质特征，让观察者可以快速区分不同部件的功能属性。从安装边界与尺寸逻辑来看，模型采用一体化的平底底座设计，底座预留了平整的安装接触面，可以直接固定在展示台架或者教学实验台面上，不需要额外设计复杂的安装支架；整体结构的重心集中在底座与中部立柱区域，运转过程中不会出现偏载晃动的问题，横向最大尺寸由侧置飞轮的直径决定，纵向尺寸由摇臂的摆动行程决定，高度方向的最高点位于摇臂的上极限位置，整体布局紧凑，在有限的空间内完整容纳了整套动力转换机构，既适合作为展厅的静态展示展品，也可以加装小型驱动组件做成动态演示装置，直观展示梁式发动机的完整运转过程，帮助学习者快速建立对往复式动力机械的结构认知。
