1吨定柱式电动悬臂起重装卸臂结构

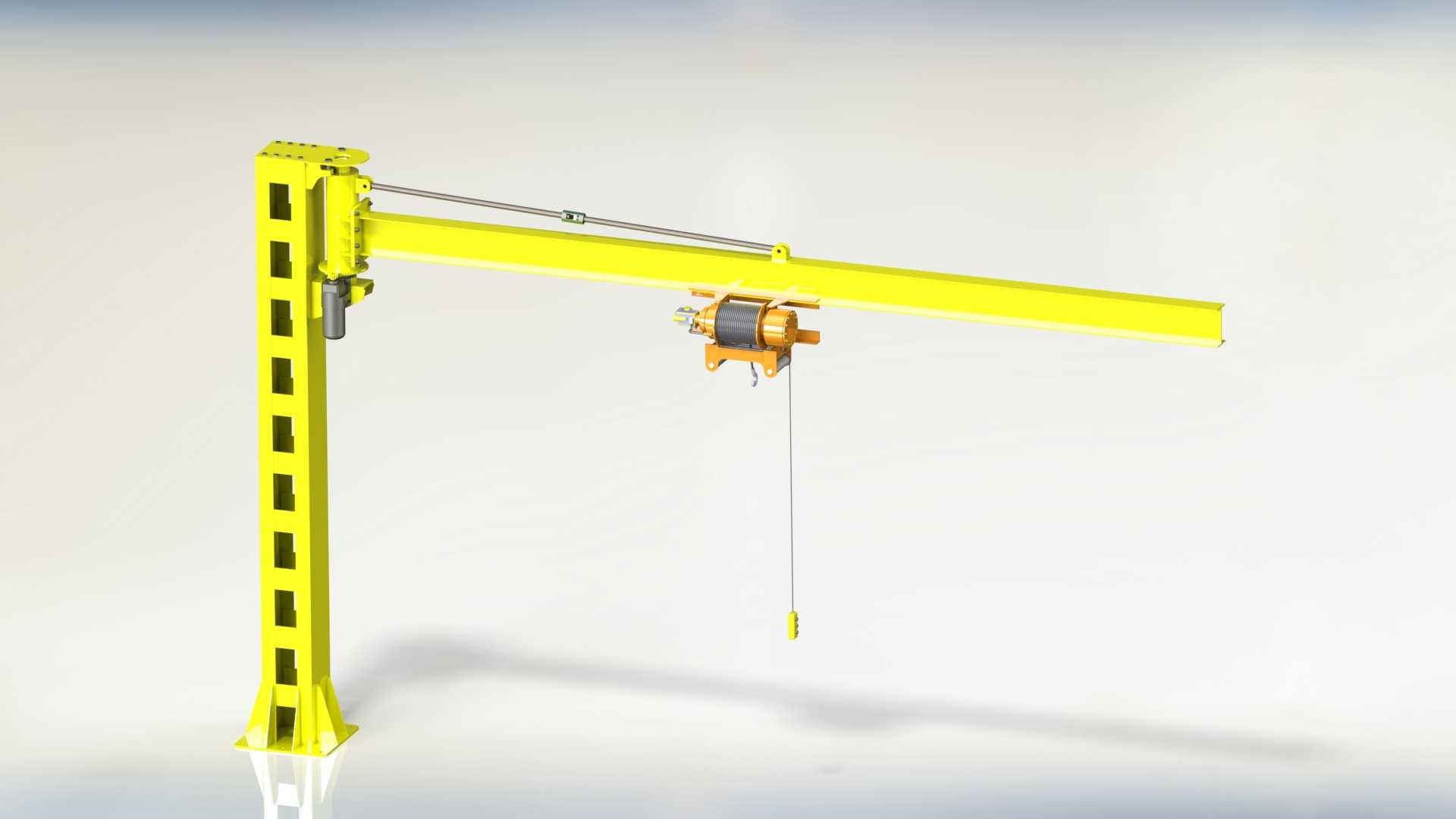

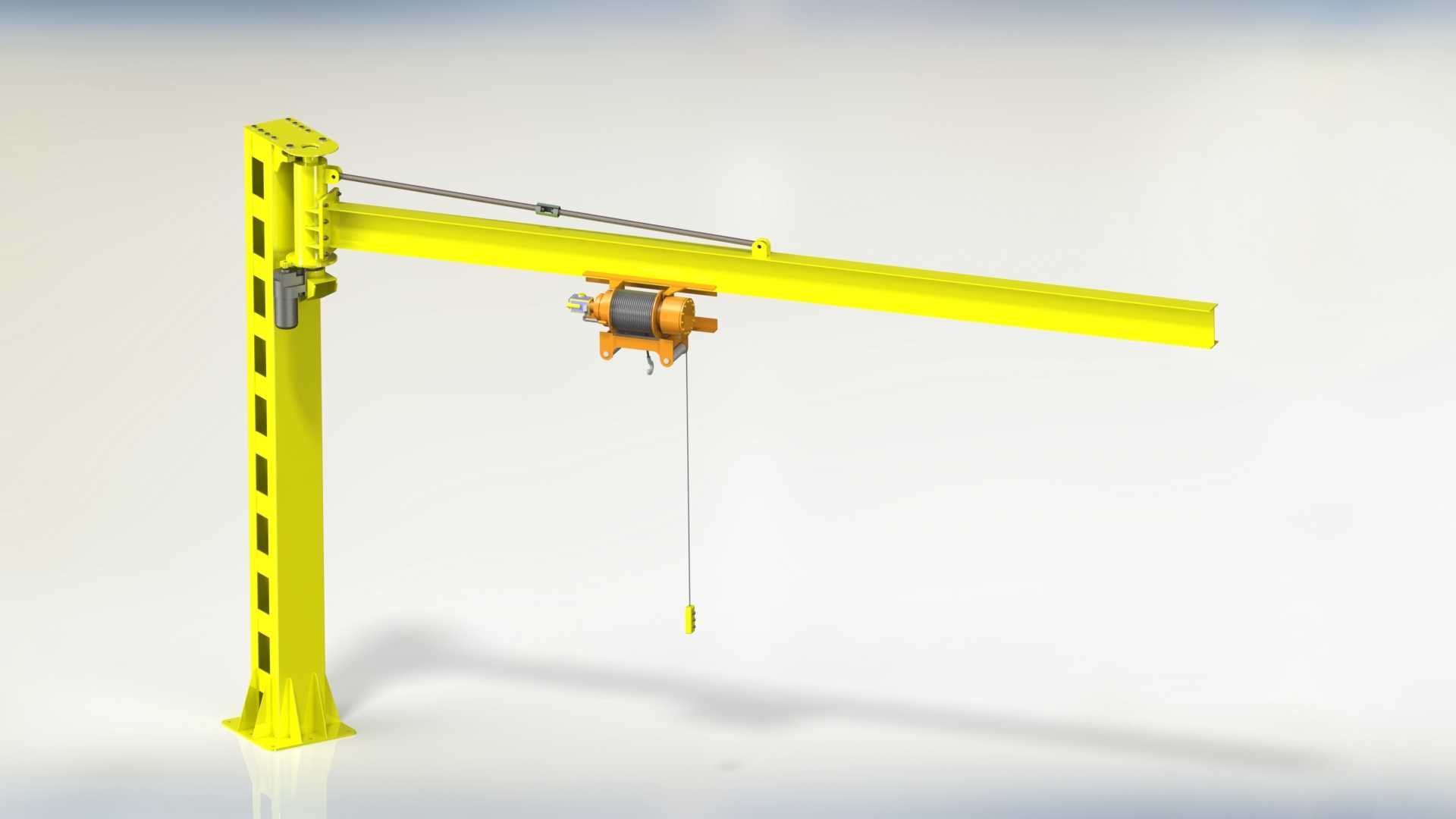

这款1吨额定载荷的电动装卸臂属于定柱式悬臂起重设备，主要应用于机械加工车间、小型装配工位、仓储周转区域、轻型零部件生产工段的短距离物料吊运作业，可覆盖固定半径内的工件装卸、设备上下料、工位间物料转运、成品件码放等场景，适配生产过程中频繁的小重量定点吊运需求，弥补大型行车无法覆盖的边角工位作业空白，也可作为独立工位的专属起重设备，避免多工位共用大型起重设备的调度等待问题，提升零散吊运作业的效率。设备整体采用立柱落地安装形式，底部为带加强筋的方形安装法兰，可通过膨胀螺栓或预埋地脚螺栓固定在平整的混凝土地面上，安装时需保证立柱的垂直偏差不超过千分之一，确保悬臂回转过程的稳定性，立柱主体采用箱型截面结构，沿高度方向等距开设调节孔位，可根据作业现场的实际高度需求调整悬臂的安装高度，适配不同层高的厂房与不同高度的作业工位需求。悬臂主梁采用工字钢结构设计，具备足够的抗弯强度与刚度，在1吨额定载荷下主梁的下挠量控制在标准允许范围内，避免吊运过程中出现明显的形变晃动，悬臂与立柱的连接部位设置回转支承结构，可实现水平方向180度范围内的灵活回转，操作人员可轻松推动吊重调整作业位置，降低回转操作的劳动强度。主梁上配套安装运行式电动葫芦，葫芦沿主梁下翼缘行走，可覆盖悬臂半径范围内的任意作业点，葫芦配备电动起升机构，起升过程平稳可控，配套的钢丝绳与吊钩设置防脱保险结构，避免吊运过程中吊物脱落，悬臂与立柱顶端之间设置斜拉支撑杆，进一步提升主梁的承载能力，减少主梁端部的下挠量，保障重载作业时的结构稳定性。设计过程中充分考虑现场安装的便捷性，整体结构采用分段螺栓连接形式，无需现场大量焊接作业，安装时仅需依次固定立柱、安装悬臂主梁、连接斜拉撑、挂载电动葫芦并完成电气接线即可投入使用，设备的作业覆盖半径可根据实际需求选择对应长度的主梁，适配不同大小的作业区域，安装边界仅需保证立柱固定点周边无遮挡障碍物，预留出悬臂回转所需的空间即可，无需对厂房顶部结构做额外改造，适配大部分现有生产车间的布局条件。日常使用过程中，可通过定期检查连接螺栓紧固度、回转支承润滑状态、电动葫芦钢丝绳磨损情况来保障设备长期稳定运行，设备整体结构紧凑，占用地面面积小，不会过多占用车间的生产作业空间，是轻型定点吊运场景下实用性极强的起重作业设备。
