车间用可折叠液压移动小吊机设计

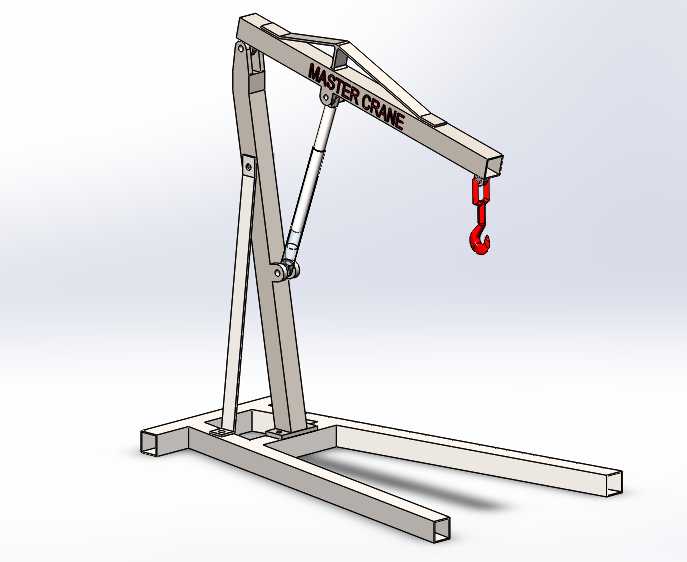

这款移动式车间起重机主要面向中小型机加工车间、设备维修工位、仓储装卸区域的轻载起重作业场景，能够解决固定天车覆盖盲区、重型叉车无法进入狭窄作业面的物料转运难题，适配1吨以内的工件吊装、设备零部件拆装移位、工装夹具转运等日常作业需求，尤其适合作业空间紧凑、起重点位分散的生产场景使用。设备采用可折叠式单臂桁架结构设计，整体底座采用前伸叉式支腿布局，作业时可将支腿伸入待吊工件的托盘或设备底部间隙，无需额外预留过大的作业占位空间，非作业状态下可将吊臂折叠收拢，整体占用空间可缩减至作业状态的三分之一，方便在车间通道内推移存放，不会占用过多生产通道面积。动力执行单元采用单缸液压驱动结构，液压油缸铰接于主立柱与吊臂中段位置，通过液压动力实现吊臂的变幅举升动作，相比传统钢丝绳卷扬结构，液压直驱的起升过程更平稳，负载状态下的下沉量更小，吊装定位精度更高，能够满足精密零部件装配时的对位微调需求，吊臂末端配备标准起重吊钩与防脱锁扣，可直接适配常规吊装带、卸扣等通用吊具，无需额外定制专属连接配件。设计过程中充分考虑了车间地面的通行条件，底座支腿采用矩形空心型钢焊接成型，在保证结构抗弯强度的同时控制整体自重，支腿底部预留了脚轮安装接口，可根据使用需求选配万向带刹脚轮，实现单人即可推移转场的使用需求；主立柱采用分段铰接结构，吊臂与立柱的连接销轴采用可拆卸设计，长期使用出现磨损后可快速更换销轴，无需整体更换结构件，降低后期维护成本。安装边界方面，作业状态下设备的最大外伸长度覆盖常规机床的操作面宽度，最低起升高度可适配地面放置的标准工件托盘，最大起升高度满足车间内常规设备的顶部吊装需求，收拢状态下的整体高度低于车间常见的消防管道、桥架架设高度，推移转场时无需额外避让高空管线，底座的叉式支腿间距适配标准木托盘、塑料托盘的进叉尺寸，可直接将支腿伸入托盘下方完成整托物料的吊装转运，无需额外调整工件摆放位置。整体结构没有复杂的电控线路，纯液压驱动的结构故障率更低，日常维护仅需定期检查液压油位与铰接点润滑状态即可，对使用人员的操作技能要求更低，适合一线生产班组直接操作使用。
