落地式数控镗铣加工中心整机结构

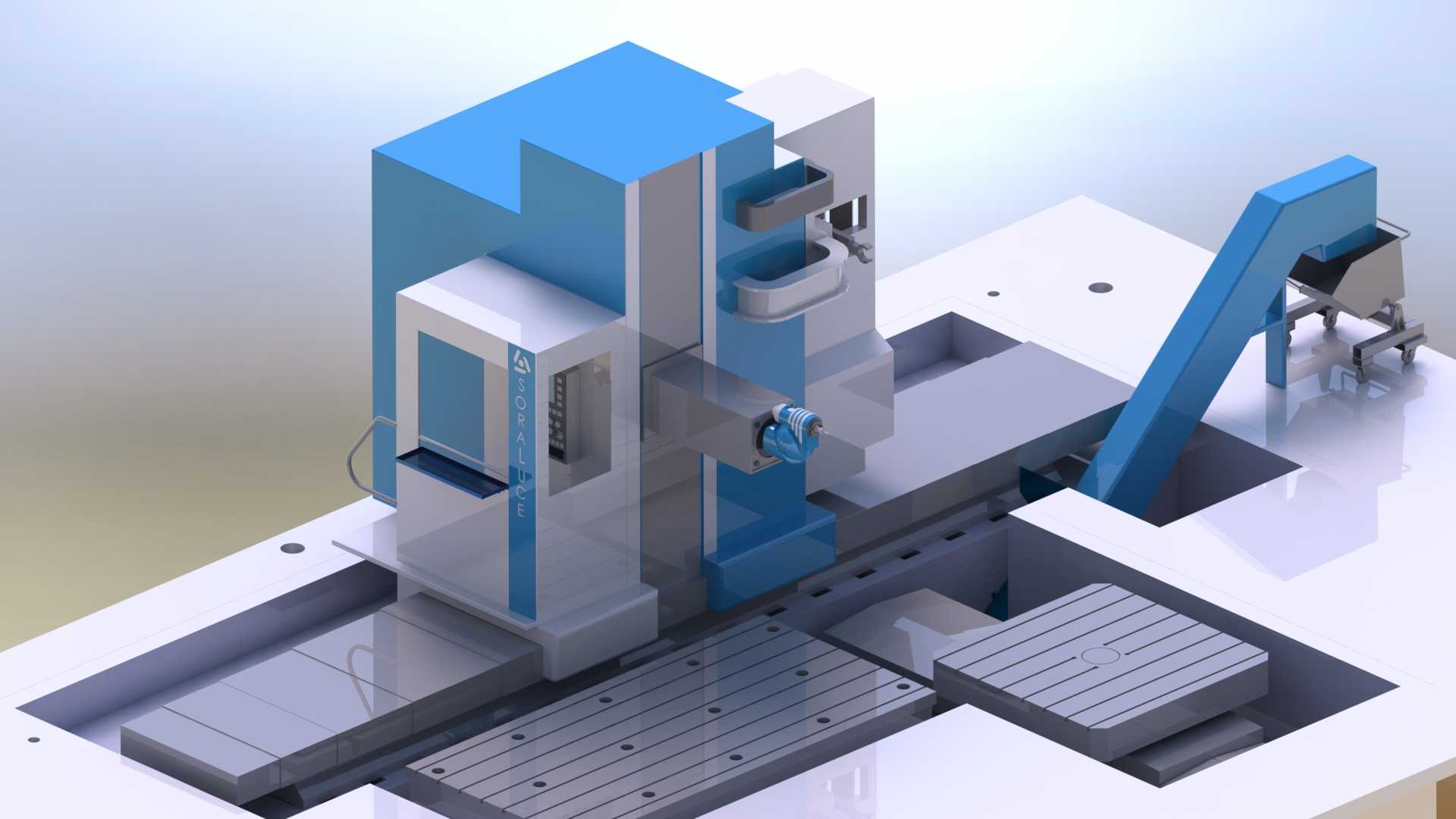

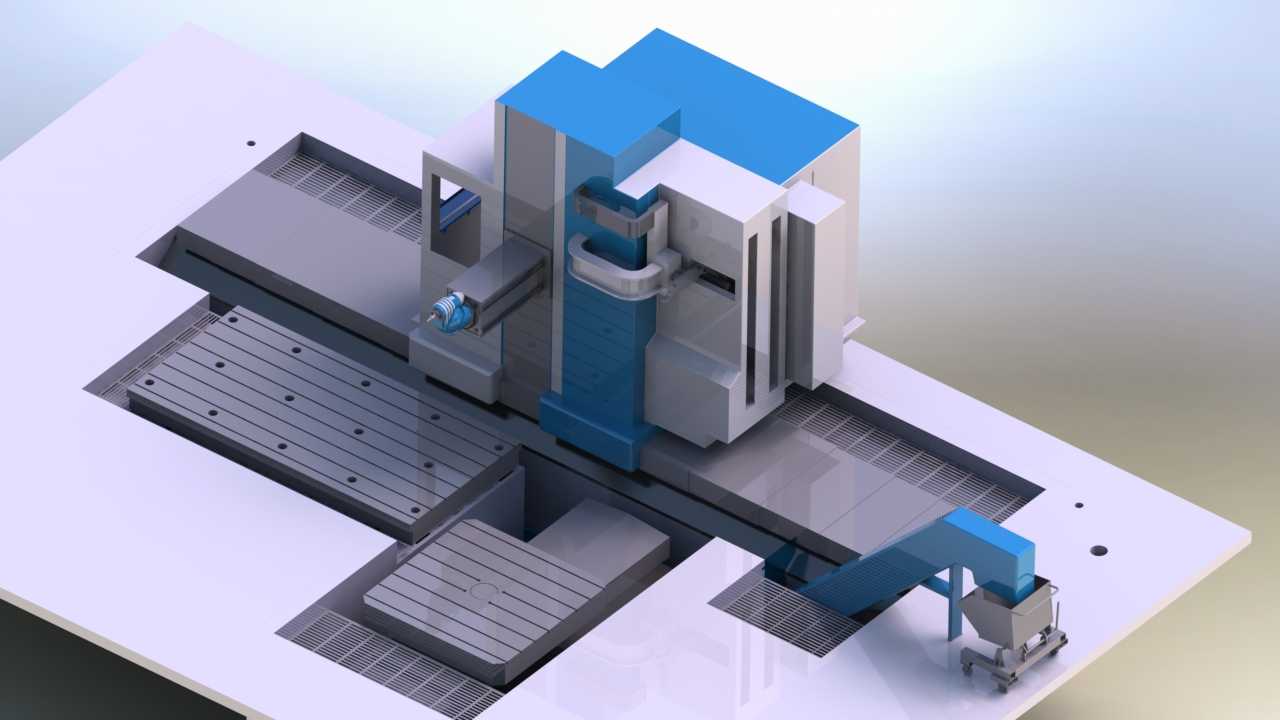

该模型还原的落地式数控镗铣加工中心，主要面向重型机械制造、航空航天结构件加工、大型模具生产、船舶配套零部件加工等场景，可完成大尺寸箱体类、机架类、复杂曲面类零件的铣削、镗孔、钻孔、铰孔、攻丝等多工序连续加工，能够适配黑色金属、有色金属、复合材料等多种材质的高精度切削需求，是重型机加工车间承担核心精密加工任务的关键设备。从设备功能特性来看，该机型采用动柱式结构布局，主轴箱沿立柱垂直方向做进给运动，立柱沿床身纵向做长距离行程移动，横向滑枕带动主轴实现横向进给，配合可拓展的回转工作台附件，能够完成工件一次装夹后的五面加工需求，大幅减少重型工件多次装夹带来的定位误差，有效提升大尺寸零件的加工精度与加工效率。设备自带的链式排屑结构布置在工作台两侧，可将切削过程中产生的切屑持续输送至设备端部的集屑车，适配长时间连续重载切削的排屑需求，主轴端配置的冷却管路可直达切削区域，实现切削过程的充分冷却与刀具润滑，延长刀具使用寿命的同时保障加工表面质量。在设计思路上，该机型整体采用高刚性框架结构，床身、立柱、滑枕等核心承载部件均采用对称式筋板布局设计，可有效抵消重切削过程中的切削振动与热变形，保障长时间加工的精度稳定性；操作面板区域布置在设备侧方的安全操作位，既方便操作人员实时观察加工状态、调整加工参数，又能规避切削飞溅带来的安全风险；全封闭的防护结构设计可将切削区域与车间环境完全隔离，避免切削液飞溅、切屑迸溅带来的车间环境污染与安全隐患。从安装边界与尺寸适配来看，该设备属于大中型加工设备，纵向长行程可适配长度六米以上的大型工件加工，安装时需要预留设备本体占地、前端操作维护空间、后端电气柜与冷却系统布置空间、侧方工件吊装上下料通道，设备基础需要按照重载机床要求做预埋地脚与防震处理，保障设备运行过程中的稳定性，避免基础沉降带来的精度偏差。
