车辆救援稳定支撑装置结构设计

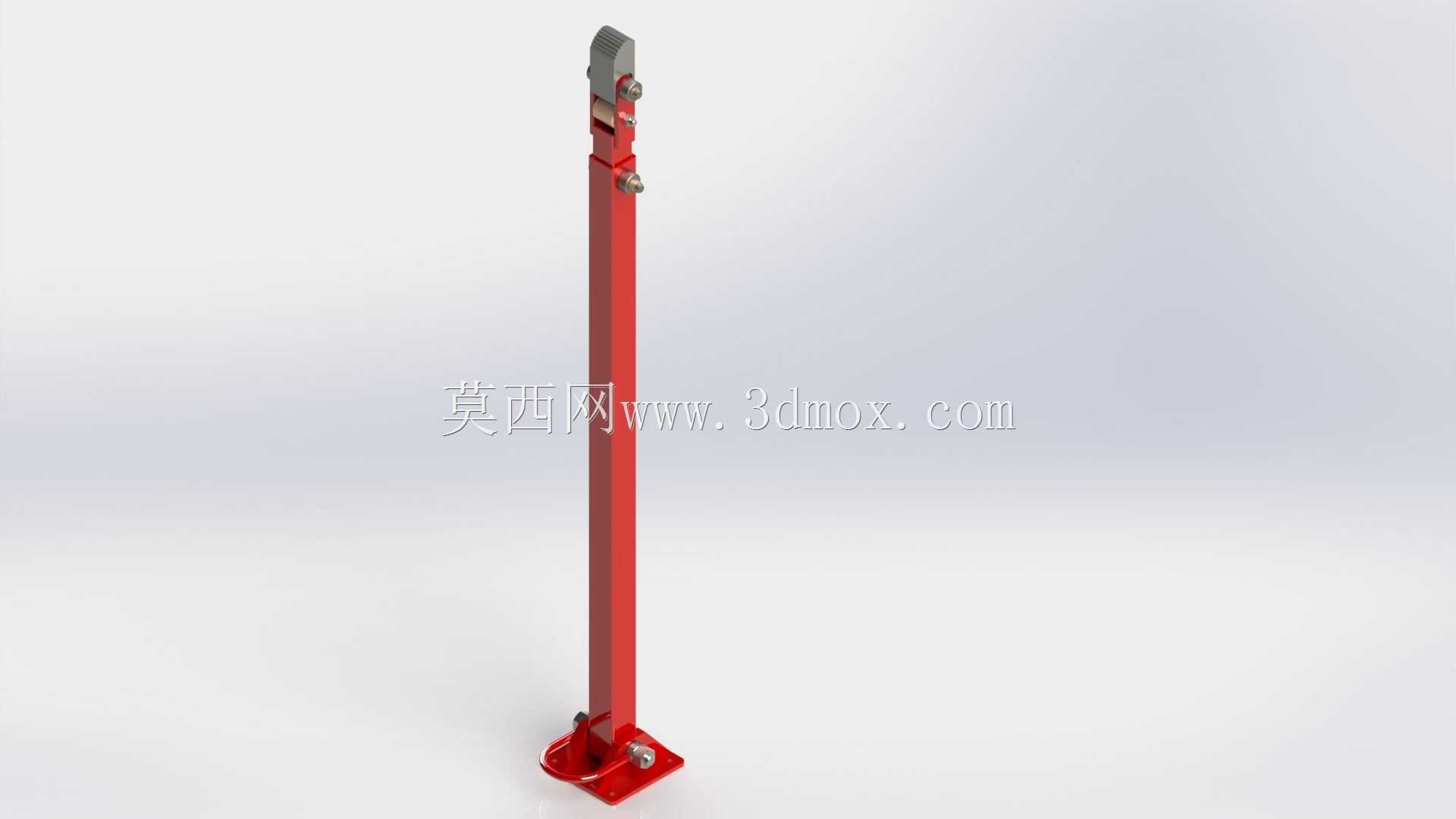

　　在道路应急救援、车辆事故处置、车辆检修顶升作业场景中，倾覆或侧翻车辆的临时稳定固定是作业开展前的核心安全环节，这套支撑装置正是针对该类场景开发的专用结构。不同于常规顶升类救援设备，该装置核心作用是在车辆姿态异常时提供刚性牵拉支撑，避免车辆在破拆、顶升、伤员转运过程中发生二次位移或倾覆，从结构层面筑牢作业安全边界。从功能特性来看，装置采用双杆对称支撑布局，单根支撑杆主体为高强度合金钢结构，杆身设置多段可调锁紧结构，可根据车辆倾覆角度、底盘离地高度、地面平整度灵活调整支撑长度，适配不同吨位的乘用车、轻型商用车侧翻后的稳定需求。支撑杆下端设置大接触面积的防滑支撑底座，底座带有多道防滑齿结构，可在沥青、混凝土、

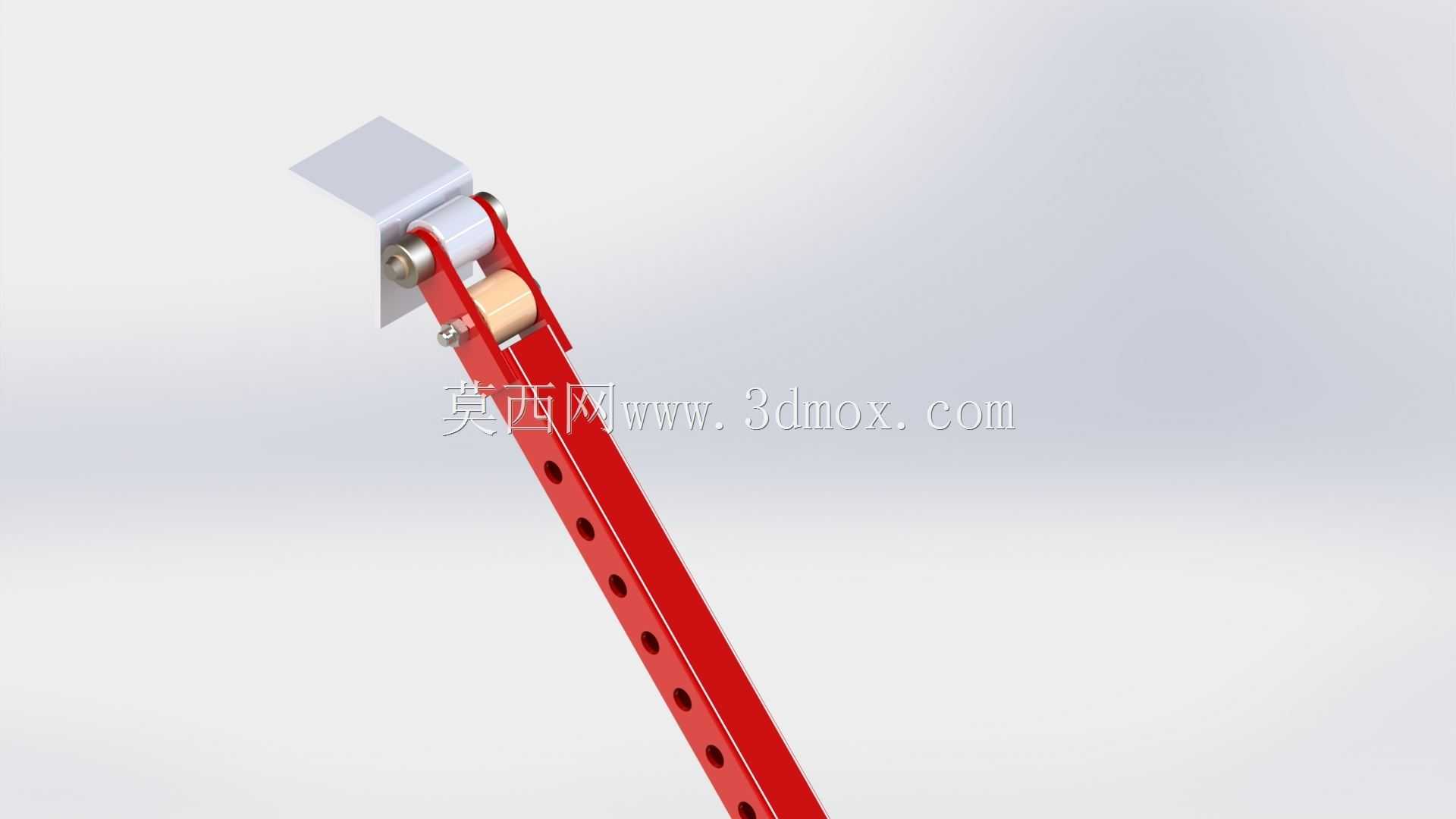

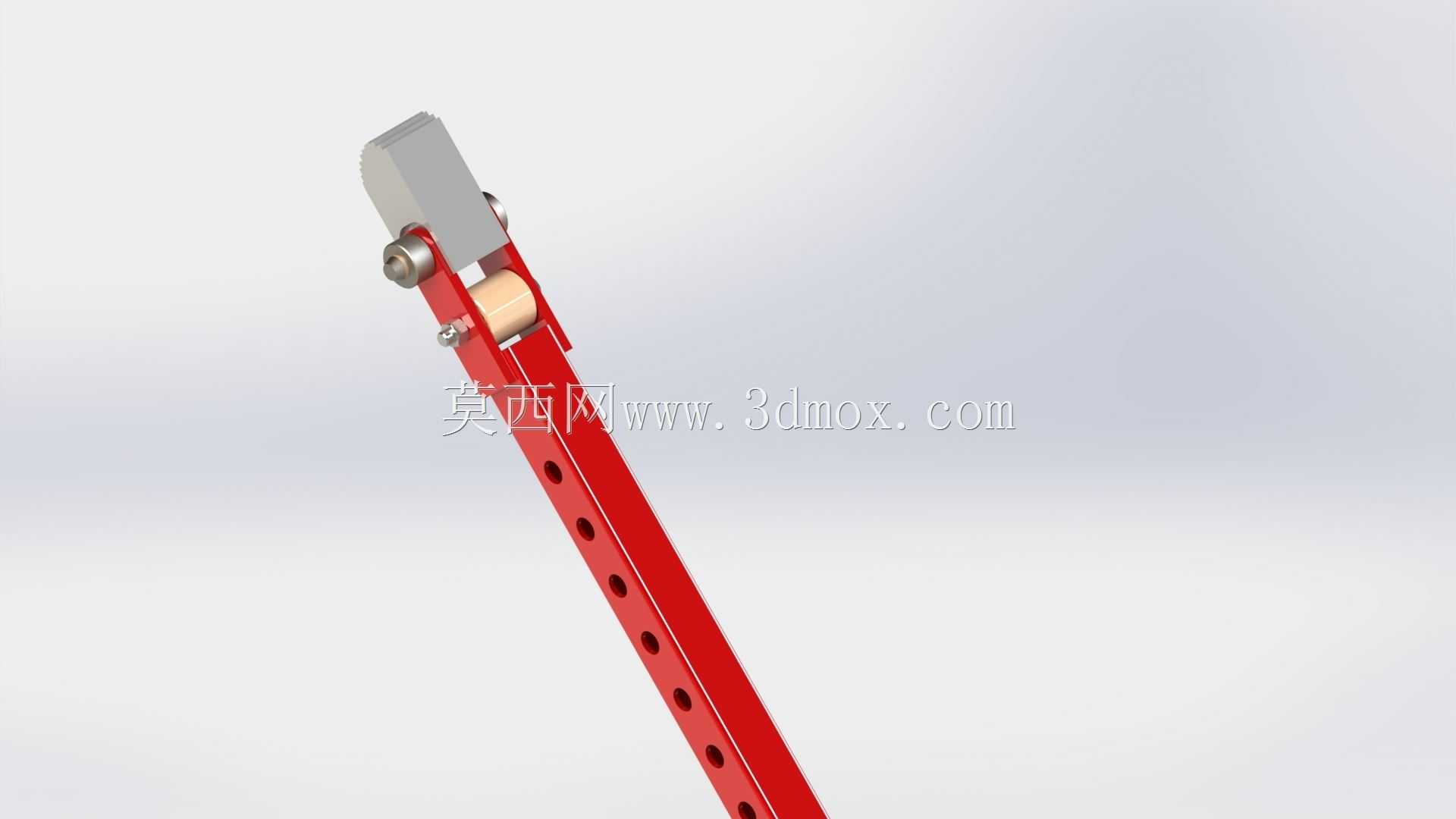

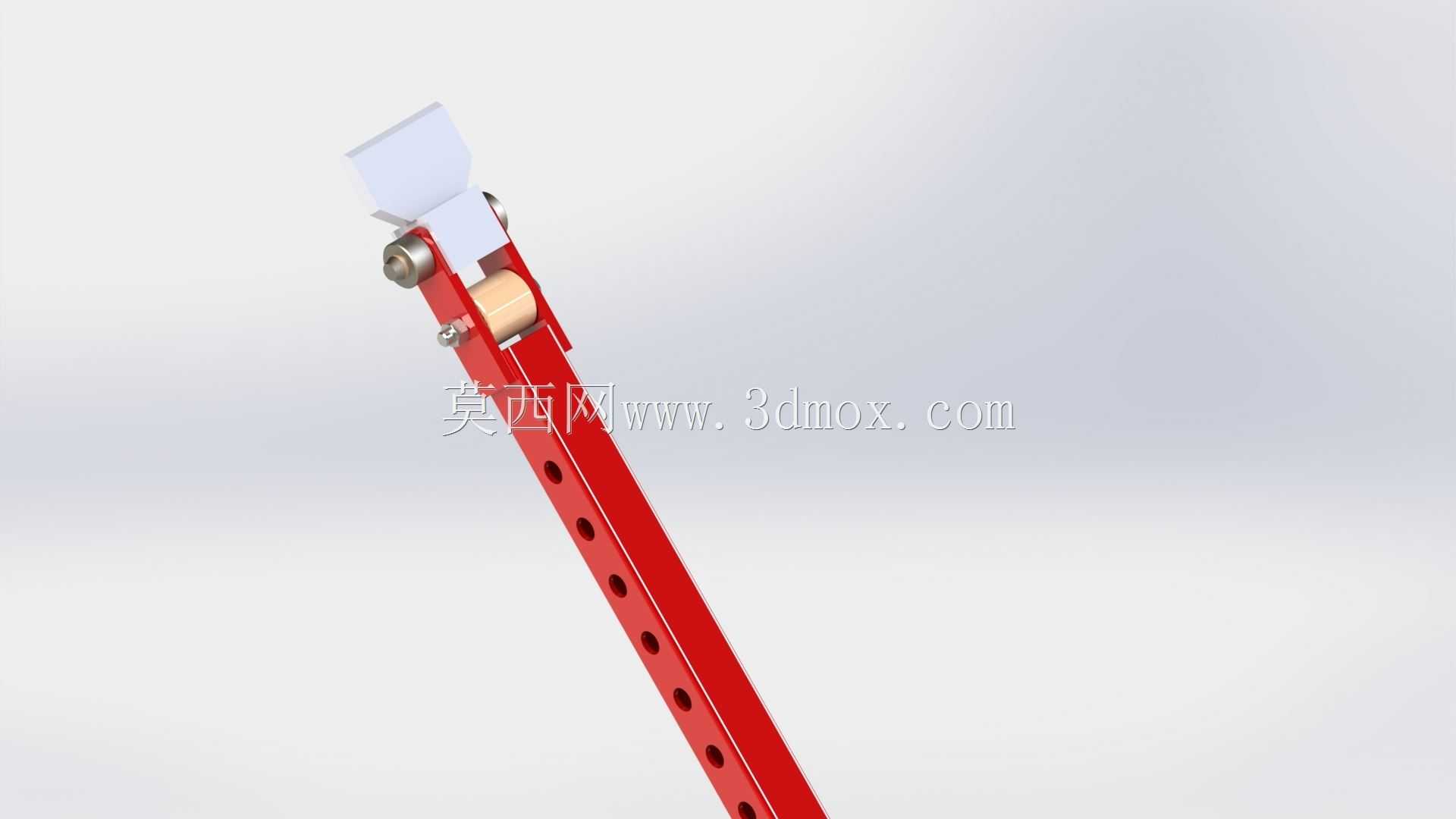

　　硬质土路等常见救援路面形成稳定抓附，避免支撑过程中出现底座滑移；上端设计有可多角度偏转的连接头，能够贴合车辆底盘纵梁、门槛梁等不同结构的接触面，避免硬接触造成的应力集中，同时保证支撑力沿杆身轴向传递，最大化结构承载效率。设计过程中优先考虑了救援场景的快速部署需求，整套支撑装置无复杂拆装结构，杆身的锁紧机构采用快拆式扳把结构，无需额外辅助工具即可完成长度调整与锁止，单人即可完成单根支撑杆的布设，大幅压缩救援准备时间。结构受力层面，通过有限元仿真对杆身的压杆稳定性做了专项校核，在额定支撑载荷下杆身的挠度变形控制在安全范围内，连接头的铰接结构可自适应±15°的角度偏差，抵消地面不平整、车辆微小形变带来的角度差，避免杆身承受额外弯矩。

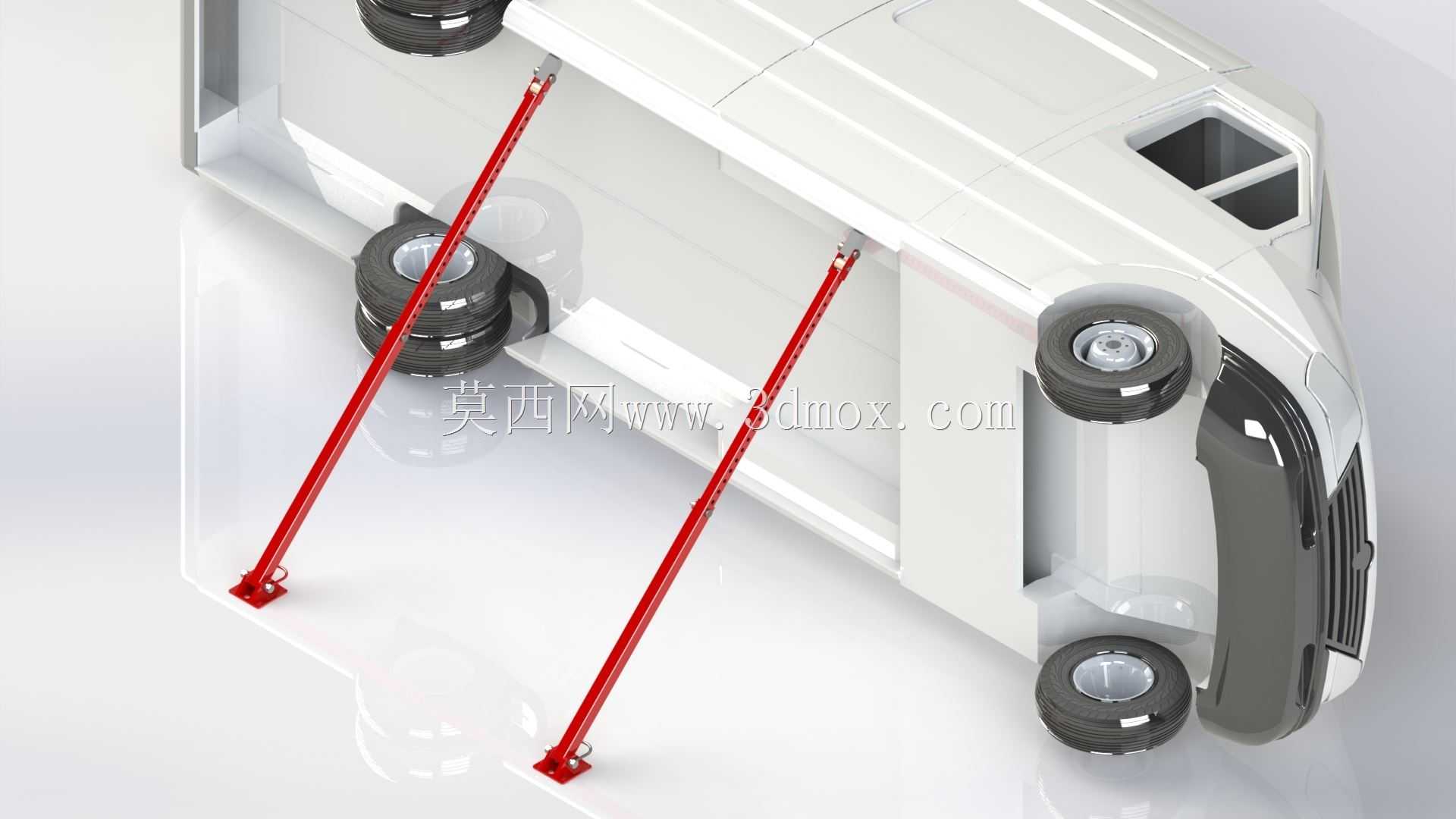

　　从安装边界来看，单根支撑杆收拢状态长度可适配常规救援车辆的器材箱存放空间，展开后长度覆盖常见侧翻车辆的支撑高度区间，支撑点布设时需避开车辆燃油管路、制动管路、高压线束等脆弱部件，底座需放置在坚实平整的地面，若地面松软需额外垫入硬质垫板分散压强，防止支撑下陷。在实际救援作业流程中，该装置通常在车辆初步制动、现场警戒完成后第一时间布设，优先在车辆倾覆方向的对侧形成多点支撑，待所有支撑点受力均匀、车辆姿态完全稳定后，再开展后续的顶升、破拆或伤员救助作业，相比传统的钢丝绳牵拉固定方式，刚性支撑的抗晃动能力更强，不会因为车辆内部载荷移动、外部作业扰动出现支撑力松弛的问题。针对车辆检修场景，比如车辆单侧顶升换件、底盘拆解作业时，

　　该装置也可作为辅助支撑使用，搭配千斤顶形成冗余安全防护，避免千斤顶失效造成的车辆坠落风险。杆身表面做了防腐耐磨涂层处理，可适应户外雨天、泥泞、高低温等复杂作业环境，铰接部位设置有防尘密封结构，减少泥沙侵入造成的机构卡滞，日常维护仅需定期对锁紧机构、铰接轴做润滑保养即可，无复杂的维护需求。整套结构的建模过程严格按照实际救援装备的工程参数搭建，各部件的连接关系、运动自由度、可调范围均与实物一致，可直接用于救援装备的结构优化、作业仿真培训、虚拟演练场景搭建，也可为同类支撑装备的设计提供结构参考。
