大型起重作业吊钩总成结构设计方案

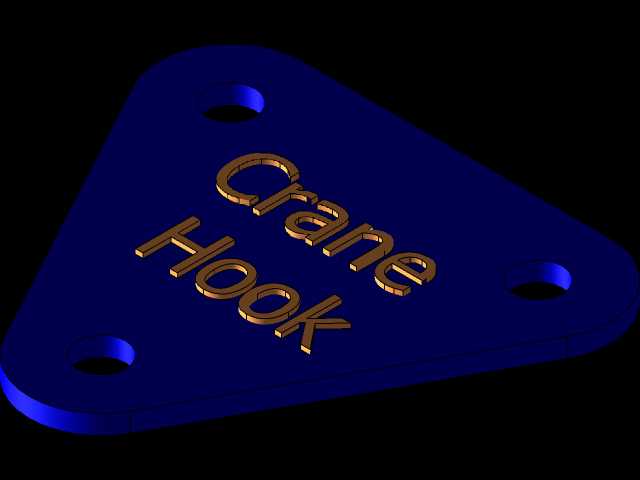

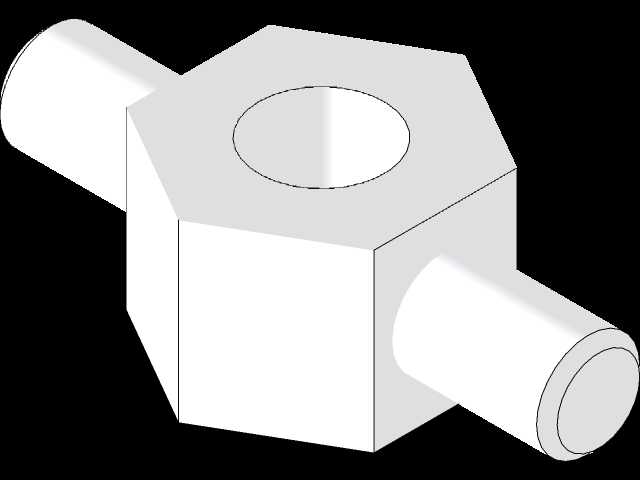

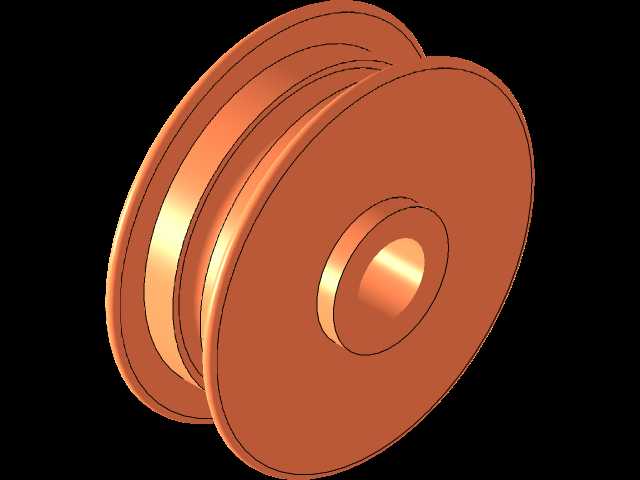

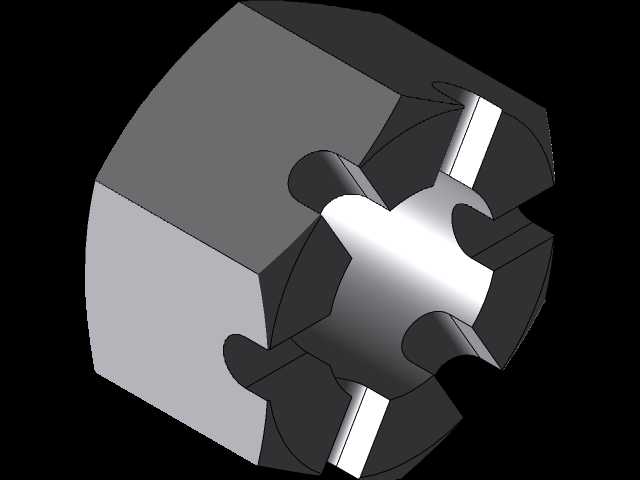

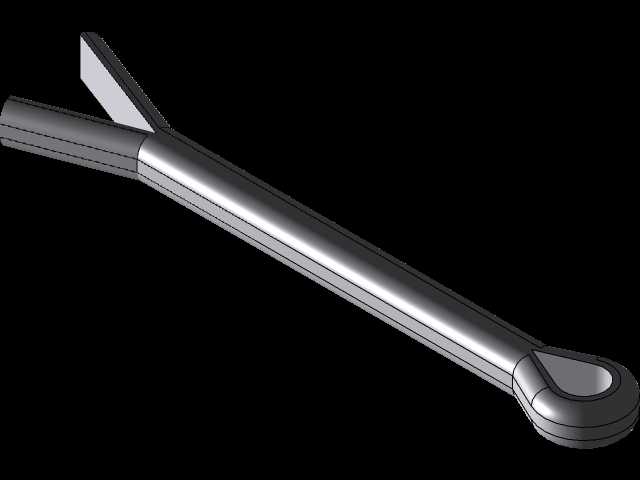

在工业生产、港口装卸、重型设备转运、建筑施工等各类需要大吨位重物位移的作业场景中，起重吊钩总成是直接承载吊重、连接起重设备与被吊物件的核心受力部件，其结构合理性、受力可靠性直接决定了起重作业的安全边界与作业效率，是起重设备上不可或缺的关键执行组件。这套吊钩总成采用模块化的组合式结构设计，整体由吊钩本体、三角连接架、滑轮销轴、锁紧螺母、防脱挡板、连接销等多个独立部件装配而成，各部件之间通过销轴铰接、螺纹锁紧的方式实现可靠连接，既保证了整体结构的受力传递路径清晰，也便于后期作业过程中的易损件更换与日常维护检修。从功能特性来看，吊钩本体采用带保险挡片的弧形钩体设计，钩身的弧形曲率经过受力优化，能够在吊重加载时让载荷均匀分布在钩身截面，避免局部应力集中导致的结构失效；钩头位置预留了防脱结构的安装位，可配套加装防脱棘爪，防止吊装过程中吊索具从钩口意外滑脱，大幅提升作业过程的安全系数。上部的三角连接架采用三角形稳定结构设计，三个铰接孔分别对应上部与起重挠性件的连接、下部与滑轮组件的销轴连接，三角形的几何结构能够将上部的起吊拉力均匀拆分传递到两侧的连接点，避免单侧受力过大导致的架体变形，同时连接架的板厚与孔位周边都做了加强处理，能够承受大吨位载荷下的挤压与拉伸作用力。设计过程中充分考虑了实际安装的边界条件，各销轴的直径、连接孔的配合公差都按照起重机械的相关受力标准匹配，滑轮组件的安装空间预留了足够的钢丝绳绕绳余量，保证起升过程中钢丝绳不会与架体发生剐蹭磨损；各螺纹连接位置都设计了防松结构的安装空间，可配套开口销、止动垫片等防松零件，避免作业过程中螺纹受振动载荷出现松脱。整体结构的尺寸设计兼顾了承载能力与作业灵活性，钩体的开口尺寸能够适配常见的各类吊索具、卸扣的连接需求，连接架的外形尺寸避开了与起重设备臂架头部、钢丝绳导向组件的运动干涉范围，在额定起重量范围内能够实现吊重的平稳起升、变幅过程中的角度自适应，通过铰接结构的自由度释放，减少吊重摆动对上部结构带来的附加冲击载荷，让整套吊具在作业过程中受力更加平稳，适配不同工况下的重型吊装作业需求。
