英制标准梯形槽滑轮三维结构设计

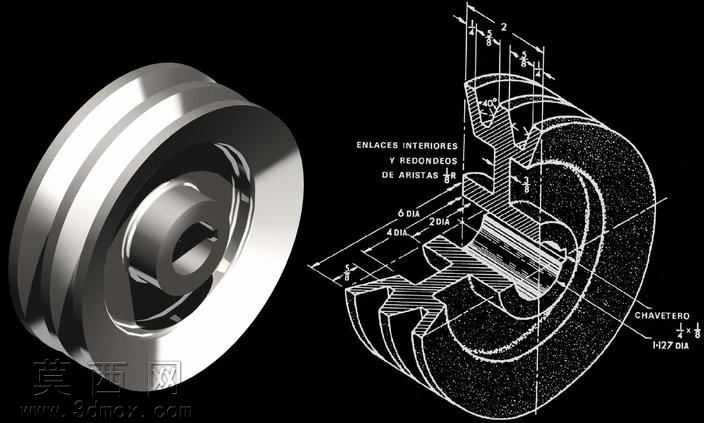

本梯形滑轮采用英制单位标准开展三维建模设计，整体围绕传动导向的核心功能完成结构搭建，建模过程中严格遵循英制尺寸标注规范，对轮体的各段直径、槽型角度、安装轴孔尺寸、轮缘厚度等参数进行精准约束，确保各结构尺寸完全匹配英制机械系统的装配适配要求。建模阶段先通过旋转特征生成滑轮的基础轮体轮廓，精准切削出梯形截面的绳槽结构，该槽型经过角度优化，可在传动过程中与绳索形成稳定的贴合接触，有效降低绳索运行过程中的滑脱风险，同时减少槽面与绳索的局部磨损，提升部件的使用寿命。轮体中心设计有带键槽的安装轴孔，轴孔与轮毂之间设置均匀过渡的加强结构，既保证轮体与传动轴的周向固定可靠性，又能优化轮体的受力分布，避免传动载荷集中导致的结构开裂问题。轮缘部分做了圆弧倒角处理，去除尖锐棱边，既降低加工过程中的应力集中隐患，也能避免装配使用过程中对操作人员、配套绳索造成剐蹭损伤。渲染阶段采用金属质感材质模拟钢制滑轮的真实外观，对轮体的机加工面做了高光处理，还原车削加工后的金属光泽，对剖面结构做了清晰的剖切展示，直观呈现轮体内部的壁厚分布、加强筋布局、轴孔与键槽的位置关系，让使用者可以清晰观察滑轮的内部构造。设计过程中充分考虑滑轮的实际使用场景，在保证结构强度满足传动载荷要求的前提下，对轮体非受力区域做了合理的减重优化，既控制了部件的整体重量，也减少了加工过程中的材料消耗，兼顾了结构可靠性与生产经济性。整个模型的结构完全符合机械传动件的设计规范，各部分尺寸公差预留合理，可直接用于机械传动系统的装配模拟、工程出图以及后续的加工生产参考，能够适配各类需要绳索导向、载荷传递的机械设备使用场景。
