内螺纹连接手轮式手动截止阀结构设计

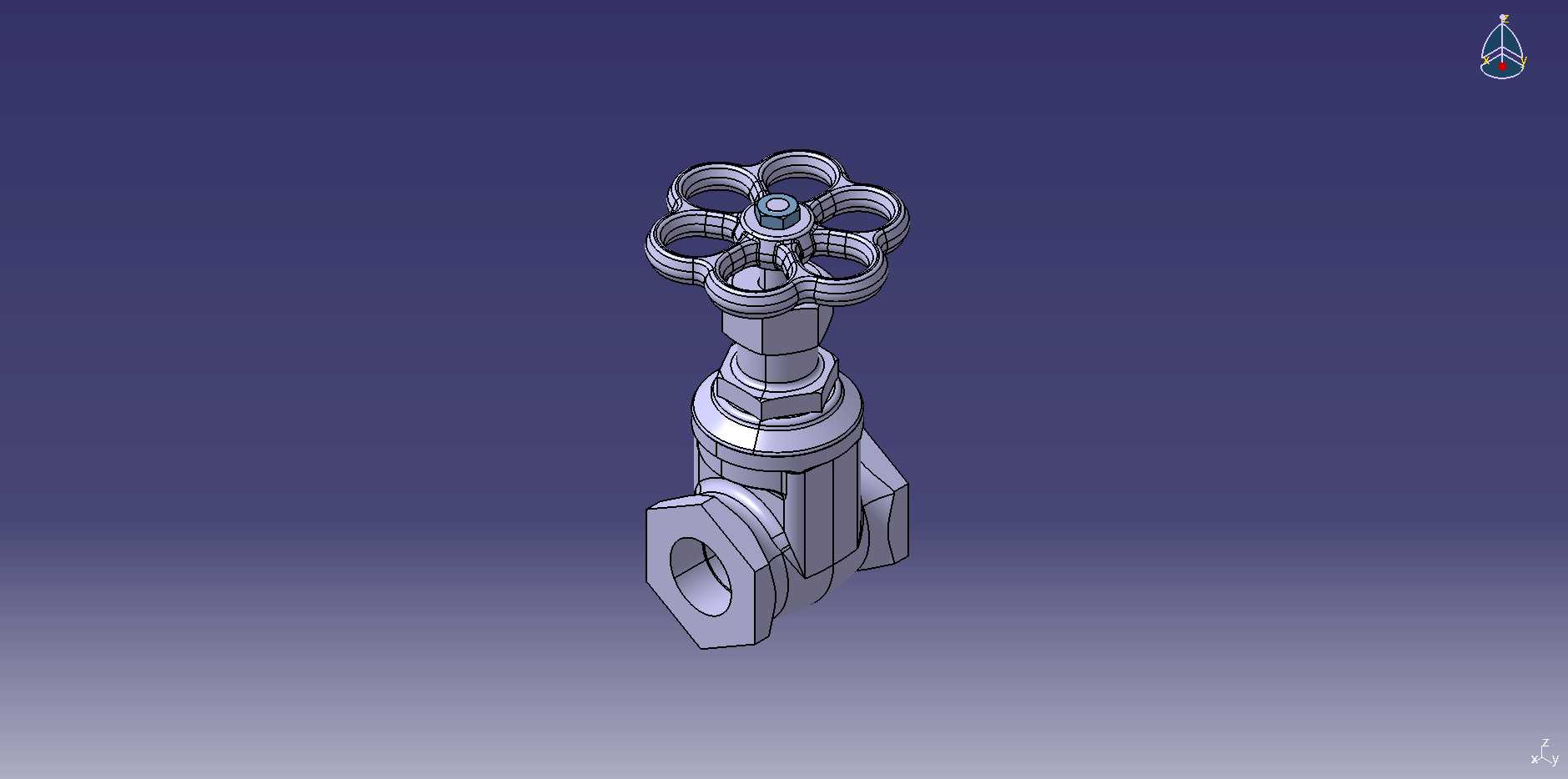

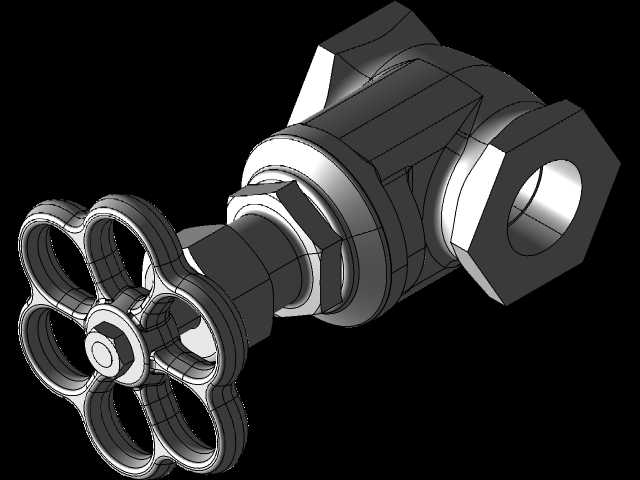

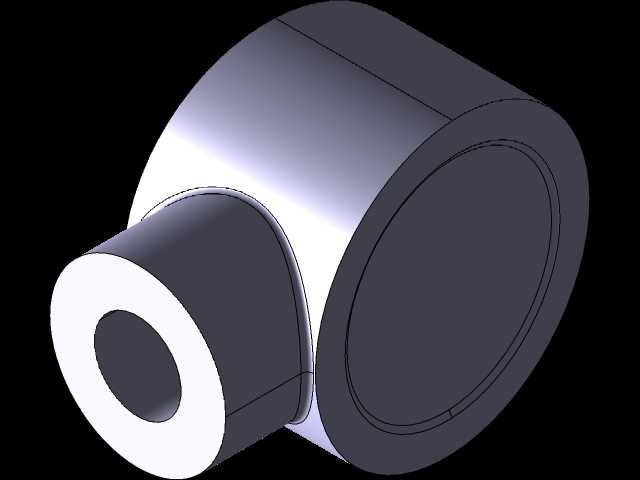

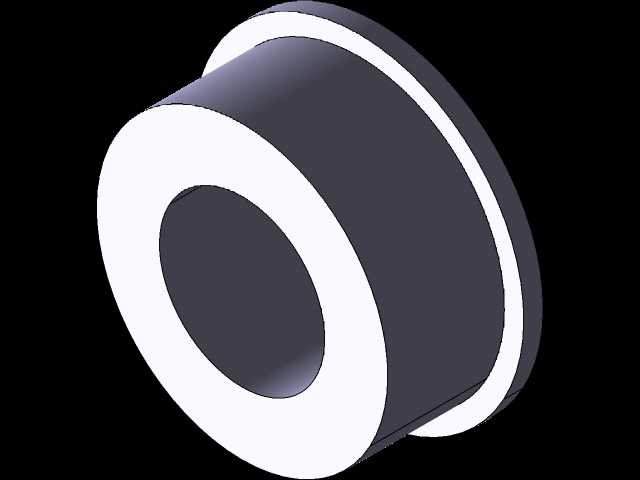

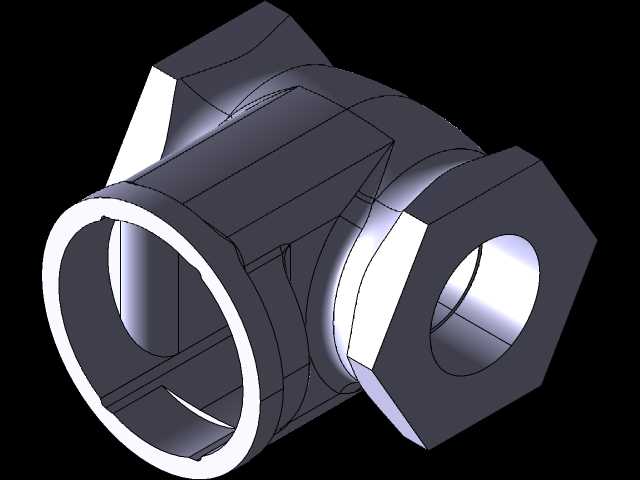

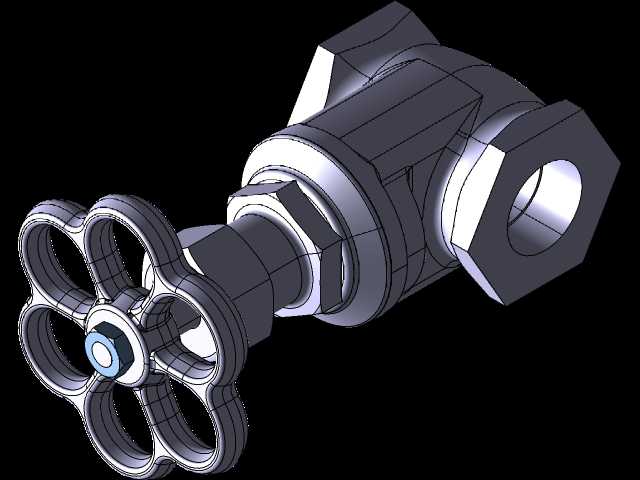

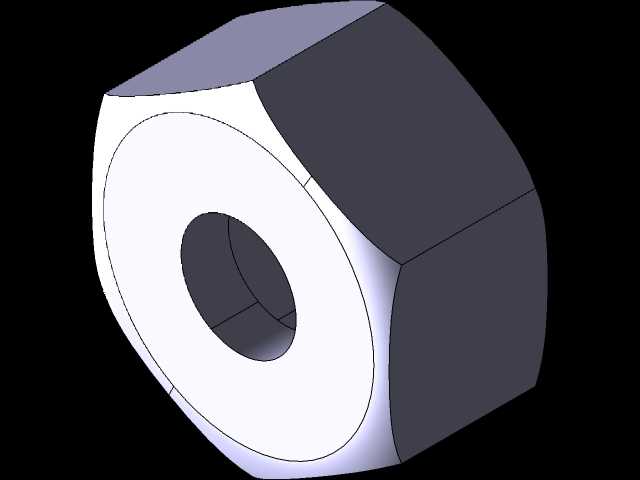

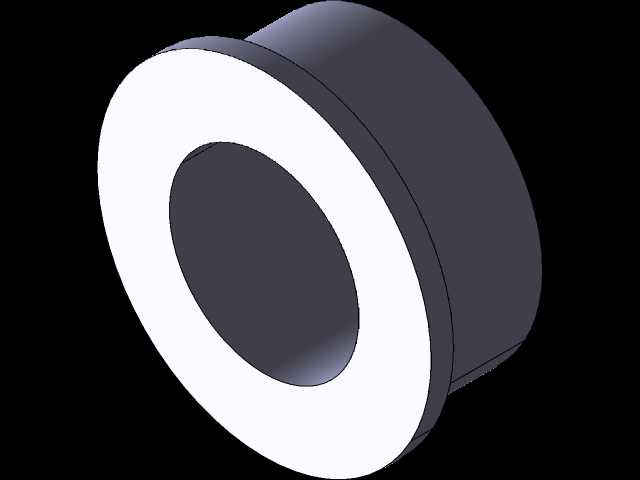

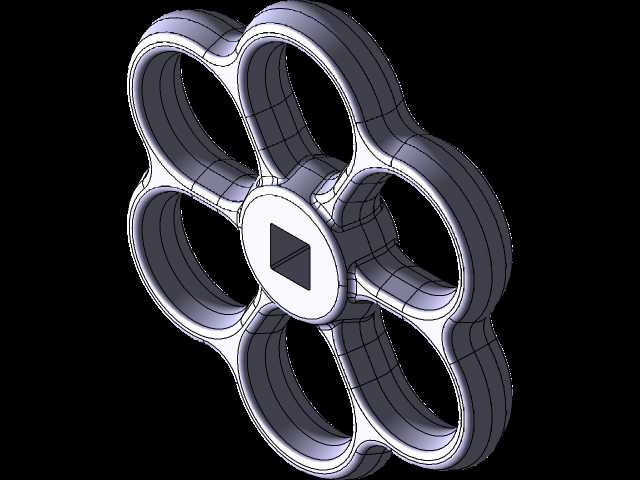

这款手动截止阀主要应用于低压液压管路、建筑给排水支路、小型工业流体输送系统中，作为管路通断控制的核心执行部件，承担着截断或导通管路内介质的作用，适配水、低压液压油、非腐蚀性轻质流体等多种介质的输送场景，常见于小型液压工作站、民用给排水检修段、小型设备冷却循环管路等安装位置，无需额外动力源即可完成操作，适合无电控配套的简易管路系统使用。产品采用顶部手轮驱动的结构设计，手轮为多辐条镂空式花型结构，增大了操作人员旋转时的握持接触面积，无需借助额外扳手类工具即可徒手完成启闭操作，手轮中心设置定位凸台，避免旋转操作时出现打滑偏移的问题；手轮下方依次连接阀杆锁紧螺母、填料压盖结构，通过填料函内的密封填料实现阀杆与阀盖连接处的动密封，防止介质从阀杆配合间隙向外渗漏，阀杆采用梯形螺纹传动结构，传动过程平稳无卡顿，可通过手轮旋转圈数精准控制阀芯的升降行程，从而实现管路流量的线性调节，不仅可以完成全通全断的通断控制，也可根据实际工况需求调整管路通流面积，适配不同的流量输送要求。阀体采用直角式内螺纹连接结构，两个连接接口呈90度垂直分布，接口为标准内管螺纹设计，安装时可直接与同规格的外螺纹管路端头旋接配合，无需额外焊接或法兰转接，大幅降低现场安装的操作难度，阀体整体采用等壁厚设计，在保证承压强度的前提下尽可能压缩整体结构尺寸，安装时仅需预留手轮旋转所需的操作空间即可，不会占用过多管路排布空间；阀芯采用锥面密封结构，与阀座密封面配合时可实现零泄漏截断，密封面经过研磨处理，长期使用磨损后也可通过微调阀杆行程补偿磨损量，延长阀门整体使用寿命。设计过程中充分考虑手动操作的人机工程需求，手轮旋转直径适配成年人手掌握持跨度，启闭全程的操作扭矩控制在徒手可操作的合理范围内，即使长期频繁操作也不会造成操作人员手部疲劳；阀体流道采用平滑过渡设计，尽可能降低介质流经阀门时的流阻损失，减少管路系统的压力损耗，同时避免流道内出现介质滞留的死角，降低介质残留结垢堵塞的风险。整体结构采用模块化拆分设计，手轮、阀杆、填料压盖、阀体均可单独拆卸更换，当某一部件出现磨损或损坏时无需整体更换阀门，仅需替换对应故障部件即可，大幅降低后期运维成本，适配各类需要手动控制流体通断的紧凑型管路安装场景。
