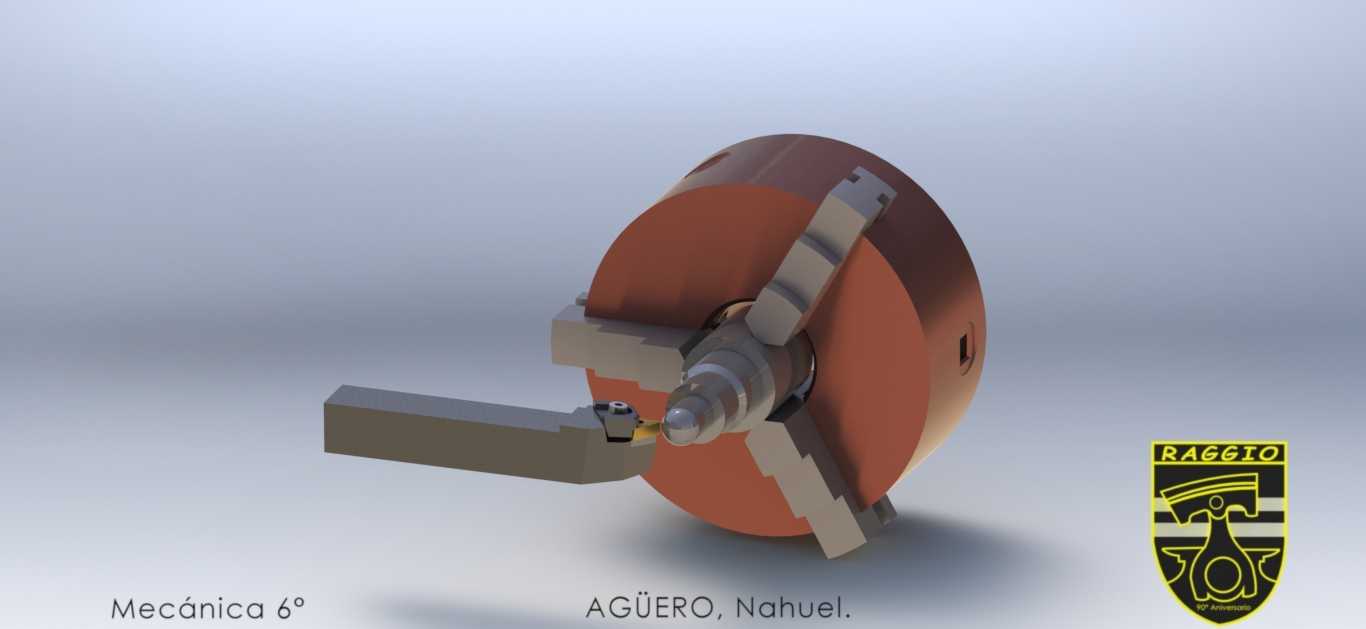

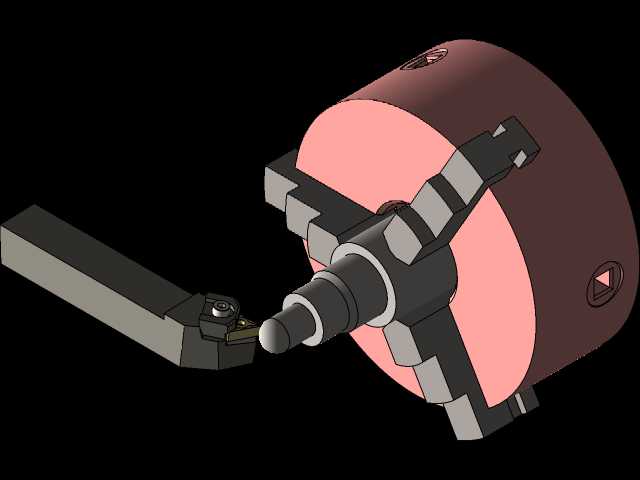

车床三爪卡盘夹持车削刀具工装结构

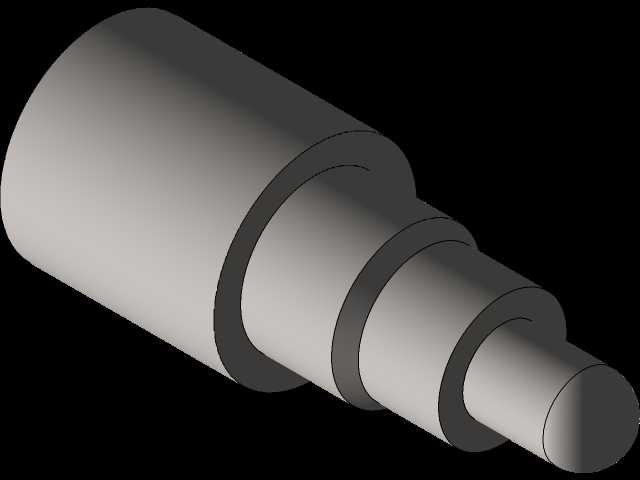

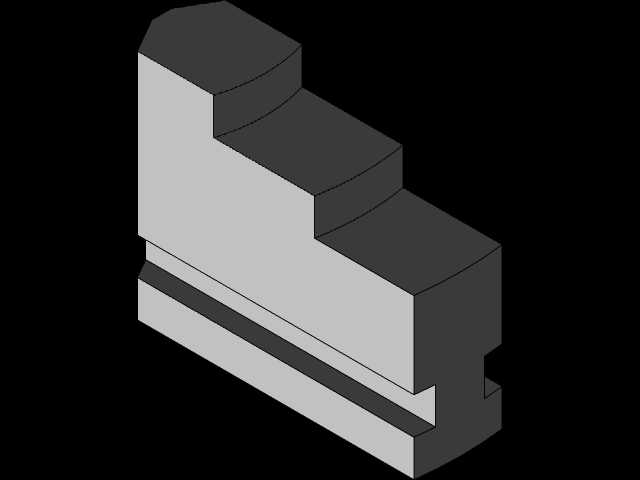

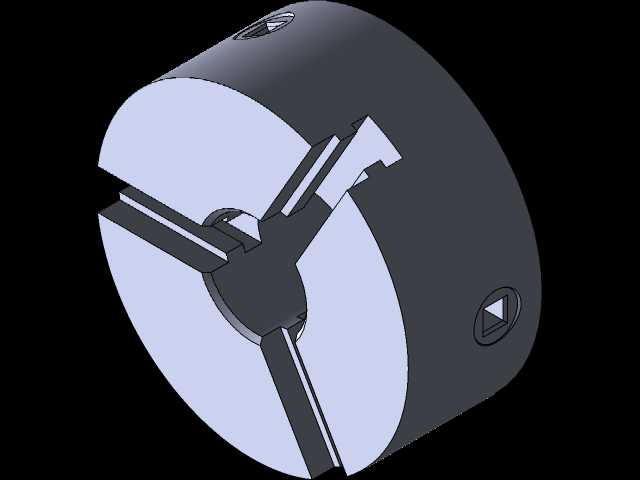

这套工装结构主要应用于普通卧式车床、数控车床的轴类、盘类零件外圆、内孔、端面车削加工场景，是车床加工环节中直接承担工件装夹定位功能的核心配套结构，能够适配中小尺寸回转体零件的批量加工与单件修配需求，在机械加工车间、五金零件制造、设备维修工段等场景中广泛使用，可有效保障车削过程中工件的回转同轴度与装夹刚性，避免加工过程中工件出现松动、振颤、偏移等问题，直接影响最终零件的加工精度与表面质量。该结构核心功能是通过三爪同步定心运动实现工件的自动对中装夹，三个卡爪沿卡盘径向同步移动，可适配不同直径的圆形、正三边形、正六边形截面工件，装夹后工件的回转中心与车床主轴回转中心保持高度重合，无需额外找正即可快速完成装夹作业，大幅缩短装夹辅助时间。配套的车刀通过刀架结构固定在车床拖板上，刀尖精准对准工件回转中心高度，可沿轴向、径向进给完成各类车削工序，卡盘本体通过后端的连接法兰与车床主轴端部直接连接，随主轴同步回转传递切削扭矩。设计过程中优先考虑了装夹的通用性与定心精度，卡爪采用可拆装结构，可根据加工工件的直径范围更换正爪或反爪，适配更大尺寸范围的工件装夹需求；卡盘内部采用平面螺纹传动结构，转动卡盘钥匙即可带动三个卡爪同步径向移动，操作便捷省力，同时具备足够的夹紧力储备，可承受大切深、高进给车削时的切削载荷，避免工件打滑飞脱。外形尺寸方面，卡盘本体为圆盘式结构，径向尺寸适配对应规格车床的主轴安装参数，轴向安装厚度不超出车床主轴端部的安全回转边界，安装后卡盘前端面与车床导轨面留有足够的安全间隙，卡爪完全张开时的最大回转直径不超过车床的最大回转直径限制，不会与床身、刀架等周边部件发生运动干涉；配套车刀的伸出长度控制在合理范围内，既保证足够的切削行程，又避免刀杆悬伸过长引发切削振颤，刀杆截面尺寸与车床刀架的装夹槽尺寸完全匹配，装夹后无需额外加装垫块即可保证刀尖高度与主轴中心对齐。整套结构的运动逻辑完全匹配车床的加工动作流程，卡盘随主轴做回转主运动，车刀随拖板完成进给运动，各部件之间的运动边界经过反复校核，可覆盖常规回转体零件的全工序车削加工需求，装夹操作简单便捷，对操作工人的技能要求较低，可有效提升车削加工的整体作业效率。
