透明可视流体回路演示实训装置

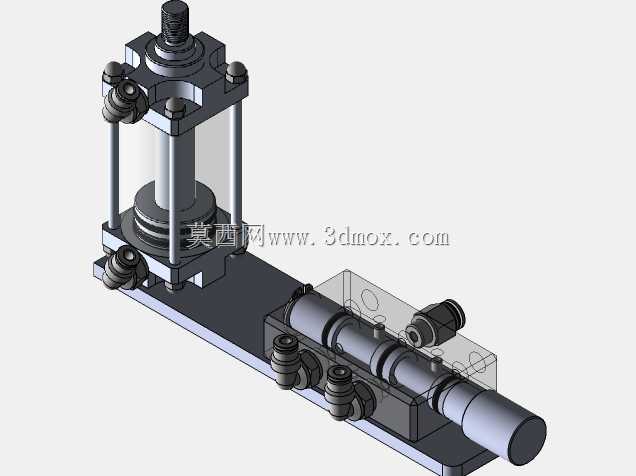

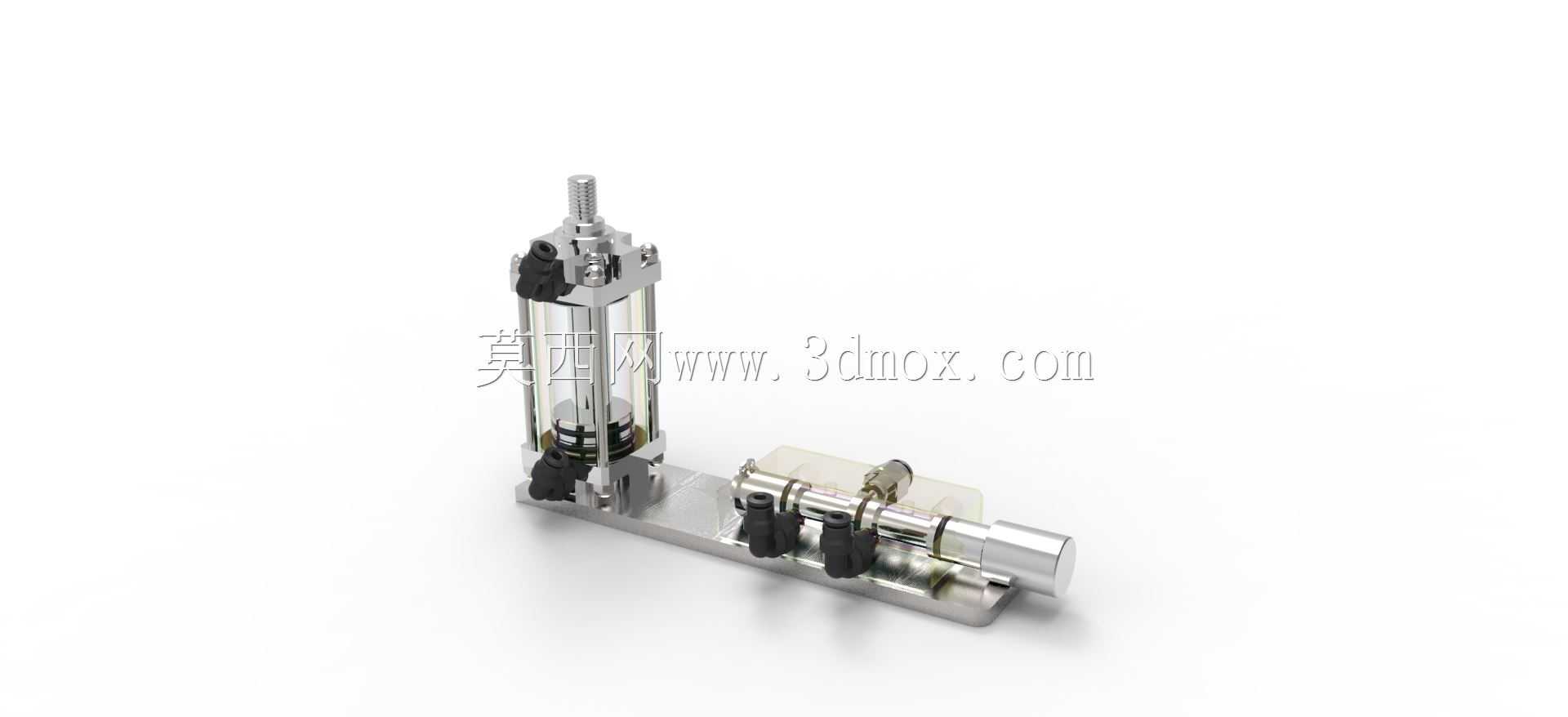

　　这套流体回路演示实训装置的结构搭建，核心围绕小流量介质输送、阀组通断控制与管路状态可视化展开，整体采用一体式底板承载布局，所有功能元件沿底板长度方向有序排布，既保证了管路连接路径最短，也给实训操作、元件拆装预留了充足的操作空间。装置左侧为立式透明筒体组件，筒体采用高透耐压材质制作，内部活塞、密封件、活塞杆的运动行程全程可直接观测，筒体上下端通过金属端盖与紧固件锁紧，端盖上预留的介质接口可直接对接外部气源或液源，顶部伸出的活塞杆带有标准外螺纹，可外接负载件模拟不同工况下的执行动作，筒体底部通过两个快装卡箍固定在底板支座上，卡箍采用开口式设计，无需拆卸整体管路即可快速完成筒体的更换与密封件维护。装置右侧为水平布置的阀组与管路组件，

　　集成了多组手动控制阀、透明连接管路与端部执行接头，阀件采用旋钮式操作结构，操作人员可直接旋转阀柄切换介质通路的通断与流向，相邻阀件之间的管路采用透明硬管制作，介质在管路内的流动状态、是否存在气泡或杂质都可直观识别，水平组件的末端为圆柱形金属连接头，可对接不同规格的外接管路或检测仪表。从实际应用场景来看，这类装置主要用于职业院校流体传动课程的实操教学、工业自动化生产线的运维人员岗前培训，也可作为小型实验室里验证气动、液压基础回路原理的试验载体，区别于全金属封闭的工业流体设备，透明化的结构设计能让初学者快速理解介质压力传递、阀件换向、执行件动作之间的逻辑关系，不用拆解设备就能观察到内部的运动过程。在结构设计的考量上，

　　底板采用整块金属板材铣削加工成型，所有元件的安装支座都与底板一体或通过螺栓刚性连接，避免装置在带压运行时出现元件晃动、管路错位的问题；安装孔位按照标准流体元件的安装间距排布，后续如果需要更换不同规格的阀件、缸体，只需调整对应支座的安装位置即可，无需重新加工整块底板。外形尺寸方面，整套装置的长度控制在可放置于常规实训操作台的范围内，宽度预留了两侧管路接头的操作空间，立式筒体的高度适配普通人站立操作的视线高度，无需弯腰或踮脚就能看清筒体内活塞的全程运动，底板四周做了倒角处理，边缘无尖锐棱角，避免实训操作时磕碰划伤。安装边界上，底板底部预留了四个沉头安装孔，既可以直接平铺在实训台面上使用，

　　也可以通过螺栓将整套装置固定在实训台架或移动小车上，装置的所有外接接口都布置在组件的外侧，连接外部气源、液压源或检测传感器时，管路不会与操作区域产生干涉，阀件的操作旋钮全部朝向操作人员一侧，站立操作时手部可直接触及所有控制件，不需要侧身或绕过管路进行操作。在功能特性上，整套回路可完成多种基础流体试验：通过调节立式缸体的进出介质压力，可观测不同压力下活塞的运动速度与输出推力变化；切换不同阀件的通断组合，可搭建出换向回路、节流调速回路、多执行件顺序动作回路等多种典型流体传动回路，透明管路还可直接展示介质流动方向、压力损失带来的液面变化等抽象原理，装置上所有密封部位都采用标准密封件，长期带压运行时不会出现介质渗漏问题，快装结构的设计也让元件更换、回路重组的操作时间大幅缩短，非常适合反复拆装、多次调试的实训场景。
