重型万向带刹工业脚轮结构设计

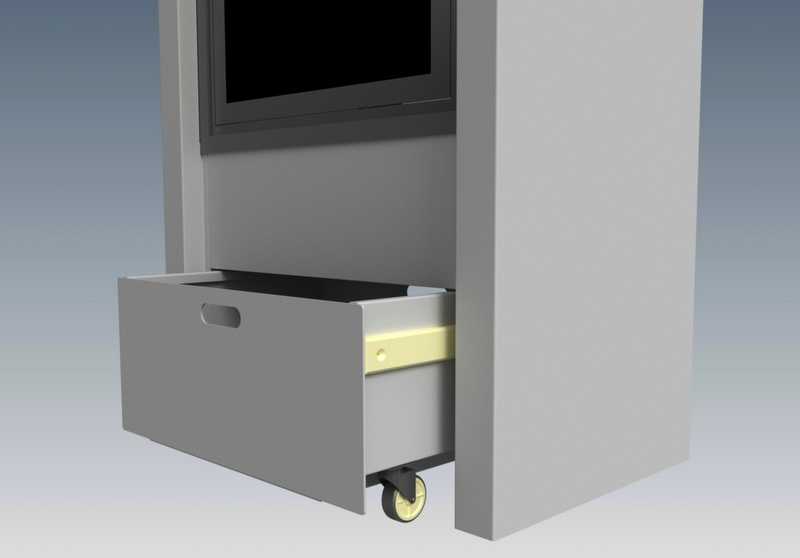

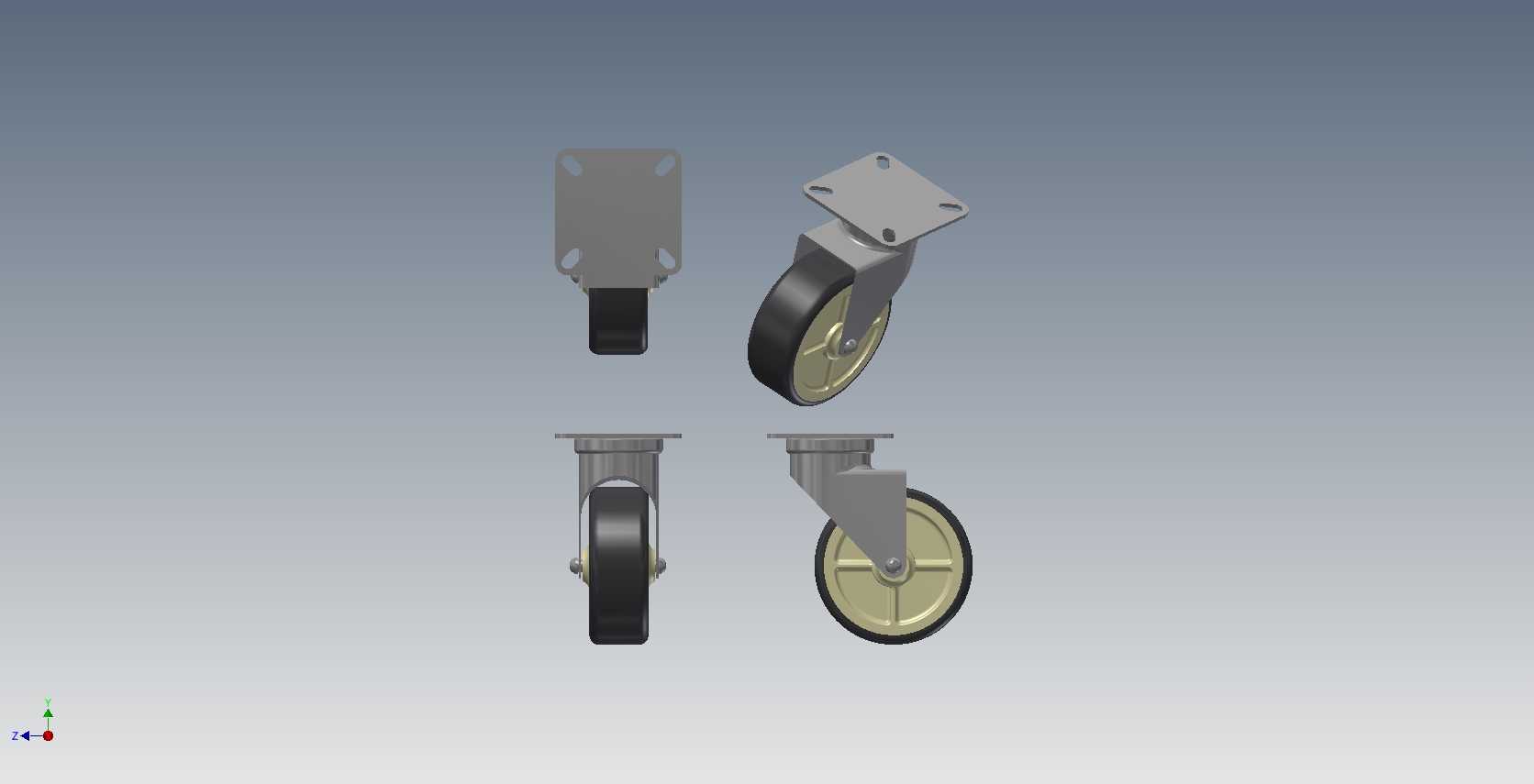

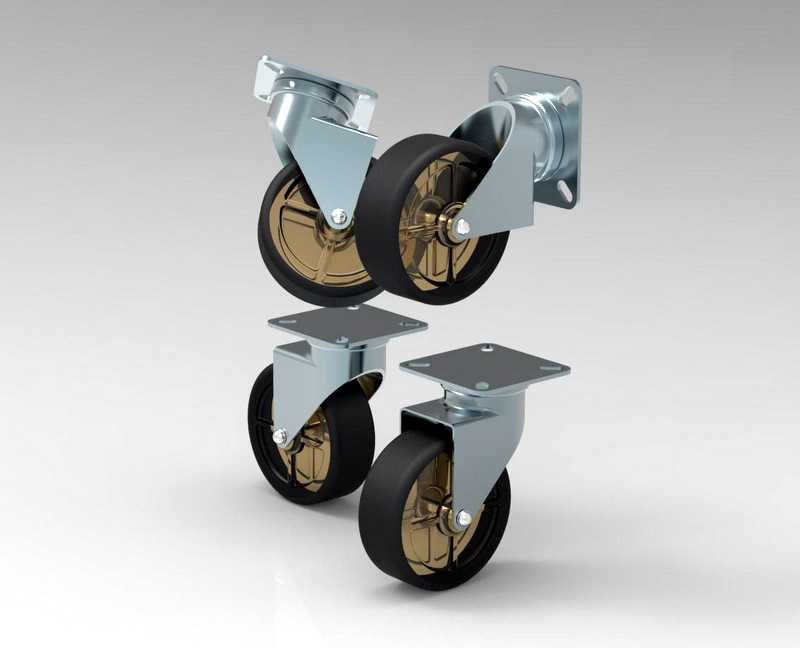

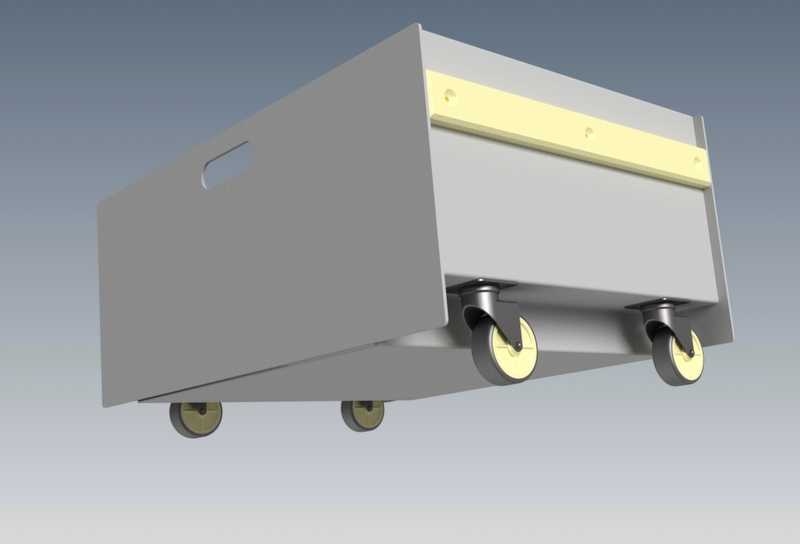

本次呈现的脚轮产品，广泛应用于工业生产、仓储物流、商用设备等多类场景，是各类需要移位作业的设备、工装架体、移动柜体的核心移动承载部件，能够在环氧地坪、水泥地面、硬化地砖等多种常见作业地面上平稳运行，既可以满足生产车间内工装工位器具的频繁移位需求，也适配仓储环节重型货架、周转台车的短距离转运，同时也可用于商用厨房设备、医疗辅助器械、大型展陈装置的移动支撑，覆盖从轻型置物架到重型工业设备的多载重移位场景。该款脚轮采用万向旋转支架搭配高弹耐磨轮体的组合结构，支架部分选用加厚镀锌钢板冲压成型，经过弯折、铆接、表面镀锌钝化处理，具备优异的抗冲击性能与防锈能力，旋转部位采用双层钢球滚道结构，转动顺滑无卡滞，能够在设备推行过程中灵活转向，抵消推行时的侧向扭力，避免支架受力变形。轮体部分采用改性尼龙轮芯搭配高弹性聚氨酯轮面的双层结构，轮芯自带加强筋结构提升整体承重能力，轮面经过圆弧修型处理，与地面接触面积适中，既能够保证足够的抓地力避免推行打滑，又可以降低滚动阻力减少推行时的人力消耗，同时聚氨酯材质具备良好的静音效果与耐磨性能，不会在光洁地面留下划痕，适配对噪音、地面保护有要求的室内作业场景。部分规格集成了刹车锁定结构，踩下刹车踏板后可同时锁定轮体转动与支架旋转，保证设备停靠时的稳定性，避免出现意外滑移的安全隐患。在设计过程中，团队充分考量了不同安装场景的适配需求，顶部安装板采用标准方形四孔安装位，孔位间距与安装孔径符合通用五金配件的行业通用尺寸，能够直接匹配市面上多数设备架体的底部安装位，无需额外打孔改型即可完成装配；轮体直径与整体安装高度经过多轮优化，在保证额定载重能力的前提下尽可能降低整体安装高度，提升设备安装后的整体重心稳定性，避免因脚轮高度过高导致设备重心偏移引发侧翻风险。支架的旋转间隙经过精密调校，既不会因间隙过大导致推行时轮体晃动，也不会因间隙过小出现转向卡滞，在长期承重使用过程中也能保持顺滑的转向手感。轮体与支架的连接部位采用加厚铆接结构，搭配高精度轴承组件，径向与轴向都具备足够的承载余量，即使在满载状态下经过地面接缝、小型障碍物时，也能通过支架的小幅形变缓冲冲击力，避免连接部位出现断裂、松脱的问题。轮面的邵氏硬度经过反复调试，兼顾了承重能力与缓冲性能，在经过不平整地面时能够通过轮面的微小形变吸收震动，减少设备内部精密部件受震动影响出现松动、损坏的概率，延长配套设备的整体使用寿命。
