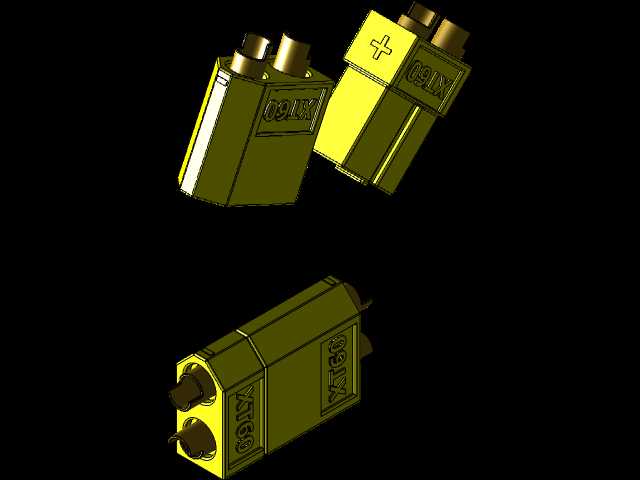

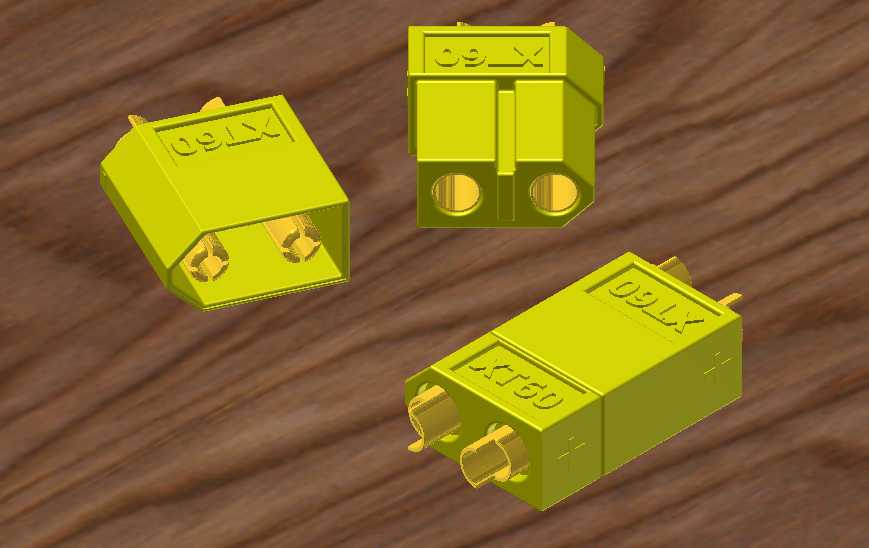

XT60型大电流接插件结构设计

XT60接插件是当前大电流低压电气连接场景中应用极为广泛的连接部件，最初依托航模领域的大电流供电需求完成设计迭代，如今已覆盖跨领域的多类低压大电流供电连接场景，包括航模飞行器动力回路连接、船模动力供电接驳、车载改装电气线路对接、小型储能设备输出端连接、户外便携电源负载接驳等场景，凭借稳定的连接表现与可靠的载流能力，替代了早年传统的T型插接头，成为中小功率大电流连接场景的首选接插方案。该款接插件采用公母对插的配对结构设计，公头端内置两个对称布置的镀金导电插针，母头端对应设置带弹性抱紧结构的导电插孔，插合后弹性结构可紧密包裹插针外壁，有效降低接触电阻，避免大电流工况下出现接头发热、氧化烧蚀的问题，接插件外壳采用高强度耐温绝缘工程塑料注塑成型，外壳表面设置有防滑纹理与极性标识，可避免使用者反插造成的极性接反故障，同时外壳设置有防脱卡扣结构，插合到位后可实现机械锁止，避免设备运行过程中受振动影响出现接头松脱、断电的故障。在设计过程中，首先围绕载流需求确定导电部件的截面积，确保持续载流工况下导电件温升控制在绝缘材料耐温阈值以内，同时兼顾接插力与拔出力的平衡，既保证接插过程顺畅无卡滞，又能在常规振动工况下保持可靠连接，不会出现意外松脱；外壳的绝缘结构设计充分考虑爬电距离与电气间隙要求，在紧凑的外形尺寸下满足低压电气的绝缘安全要求，避免两极之间出现爬电、打火的风险；外壳的导向结构做了大角度导入倒角设计，即使在视线不佳的操作场景下，也能快速对准插合，不会出现插针顶歪、变形的问题。外形尺寸方面，该款接插件整体采用紧凑的方块式布局，单头主体外形尺寸适配常规布线的空间需求，公母对插后的总长度满足狭小设备舱内的安装空间要求，接插件尾部预留了导线焊接与热缩管防护的空间，可适配不同线径的硅胶高温导线焊接，安装边界上无需额外预留过大的操作空间，接插件两侧的平面结构可配合扎带、固定座实现机身端的牢固固定，避免导线拉扯直接作用于接插部位导致的接头损坏，接插件的插拔行程经过反复优化，插合到位后有清晰的手感反馈，操作人员无需目视即可确认连接到位，适配外场快速组装、调试的操作需求。
