工业用带底座手动拨动式快速夹紧装置

这款手动拨动式夹紧装置是工装夹具领域应用极为广泛的通用压紧构件，在机械加工工位、装配流水线、检具定位、焊接工装、小型工件组装场景中都承担着核心的工件固定作用，能够在短时间内完成工件的压紧与释放动作，大幅降低装夹辅助工时，提升工位作业效率。从实际使用场景来看，它既可以单独安装在工作台面作为小型工件的固定夹具，也可以成组排布在自动化生产线的工装板上，配合输送线完成工件在不同工位的定位压紧，还能适配各类非标检具，为尺寸检测环节提供稳定的工件压紧力，避免检测过程中工件移位导致的测量误差。

从功能特性来看，这款夹紧装置采用杠杆式施力结构，操作人员只需扳动弧形操作手柄，即可通过内部的连杆传动结构带动前端的压杆完成直线压紧动作，压杆端部带有可调螺纹结构，能够根据被压紧工件的高度差灵活调整压头伸出长度，适配不同厚度工件的装夹需求；装置自带的自锁结构能够在压紧状态下保持稳定的夹持力，即便受到作业过程中的振动、外力冲击也不会出现松脱问题，保障作业过程的安全性，反向扳动手柄即可快速解锁，释放工件的操作同样顺畅省力。

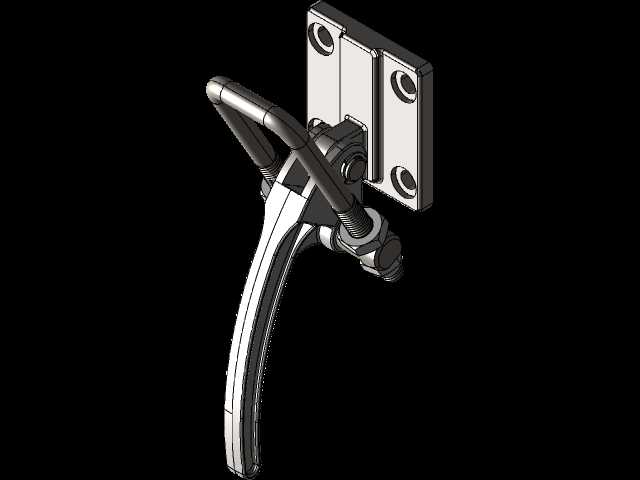

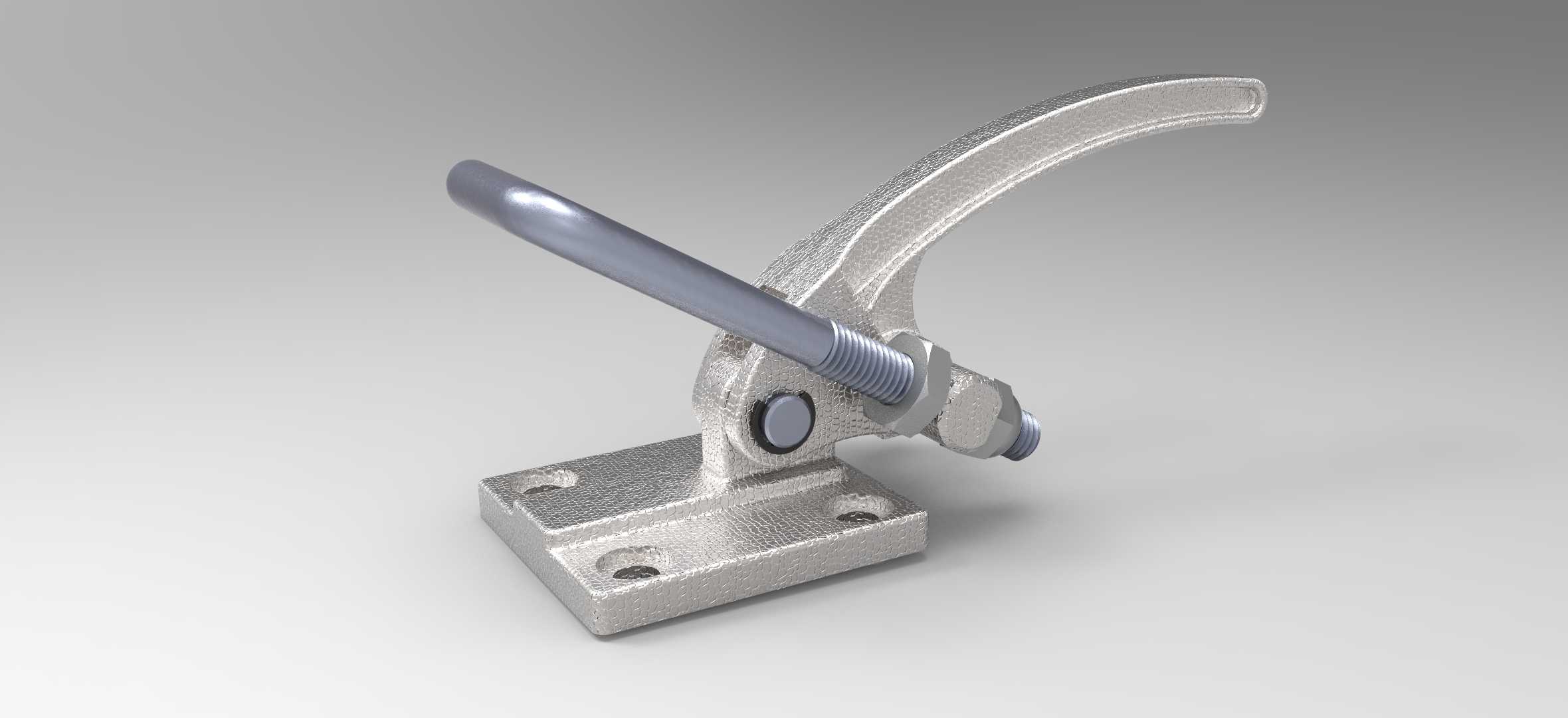

在设计思路上，这款夹紧装置充分考虑了工业场景的耐用性需求，整体采用金属材质打造，底座、手柄、连杆等受力部件均做了加厚处理，能够承受高频次的扳动操作与长期的压紧负载，铰接位置采用销轴连接，配合耐磨衬套降低长期使用的磨损量，延长装置的使用寿命；底座采用方形法兰式安装结构，四个安装孔对称分布，安装时可以通过螺栓直接固定在工装台面、设备机架上，安装边界清晰，不需要额外制作复杂的转接件，适配绝大多数常规工装的安装尺寸。压杆部分采用带螺纹的直杆设计，配合锁紧螺母可以在调整完压头位置后锁死固定，避免作业过程中压杆移位导致压紧力不足，弧形手柄的造型贴合人手握持的弧度，表面做了光滑处理，扳动时手感舒适，不会出现硌手的问题，即便长时间重复操作也能降低操作人员的手部疲劳感。

从安装尺寸边界来看，方形底座的长宽尺寸适配常规工装的安装孔位间距，整体高度在压紧状态与释放状态下的差值控制在合理范围内，不会占用过多的垂直安装空间，压杆的行程能够满足绝大多数小型工业工件的装夹厚度需求，安装完成后整体结构紧凑，不会与周边的作业工具、输送结构产生干涉，能够灵活适配各类紧凑布局的工装场景。
