小型水平轴风力发电机组SolidWorks设计模型

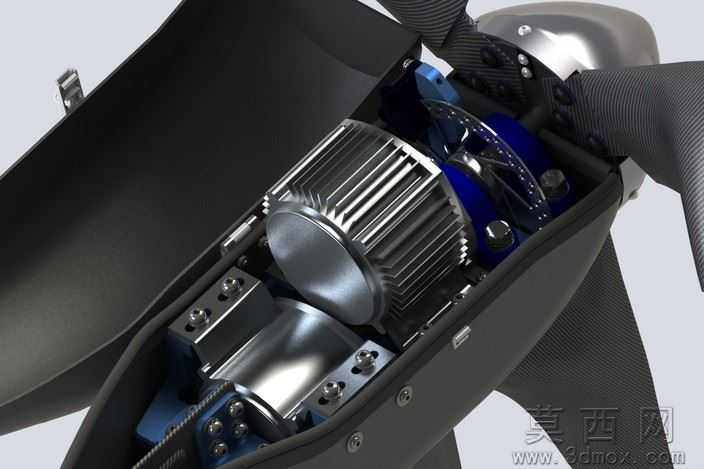

本模型为面向教学项目开发的小型水平轴风力发电机组三维设计，完整还原了风电机组从叶片捕能到电能转换的全链路内部结构。建模阶段以SolidWorks为核心工具，采用自顶向下的装配设计思路，先完成整体气动布局的骨架建模，确定风轮直径、机舱长宽高、主轴倾角等核心基准参数，再拆分叶片、轮毂、增速齿轮箱、发电机、机舱罩、偏航轴承等独立子零件逐一建模，所有零件间添加完整的配合约束，可实现风轮旋转、传动链联动的运动仿真效果，无干涉错配问题。参数设计层面，针对15公里额定风速的使用场景，对叶片翼型进行了适配优化，采用分段变桨距的曲面造型保证捕风效率，传动系统匹配对应增速比的直齿圆柱齿轮组，将风轮低转速提升至发电机额定输入转速区间，各紧固件、轴承、密封件均采用标准件参数建模，符合通用机械设计规范。渲染材质方面，叶片采用哑光碳纤维纹理材质模拟复合材料属性，机舱罩使用亮面玻璃钢材质，内部发电机绕组做绝缘漆质感处理，齿轮、主轴等传动部件赋予镀铬金属材质，不同结构件通过材质差异清晰区分，剖切展示状态下可直观识别各模块的位置与功能边界。结构原理上，模型采用经典的上风向水平轴布局，三片式叶片通过轮毂连接主轴，经增速箱传递扭矩驱动永磁同步发电机发电，机舱内部预留了电控模块、冷却风道的安装空间，尾部设置尾舵结构可实现自动对风，完整复现小型风力发电机的能量转换与运行逻辑。软件兼容层面，模型除原生SolidWorks格式外，还导出了通用STEP/IGES中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需额外修复即可直接用于装配调用、工程图导出或仿真分析。研发教学应用层面，该模型最初为院校工程项目开发，可作为新能源专业《风力发电原理》《机械设计》课程的教学演示载体，帮助学生直观理解风电机组的内部构造与传动逻辑，也可作为小型民用风电产品研发的原型参考，用于结构验证、方案展示或3D打印实物验证，支撑从概念设计到样机落地的全流程教学与研发需求。
