泰克高速精密数控主轴电机结构设计

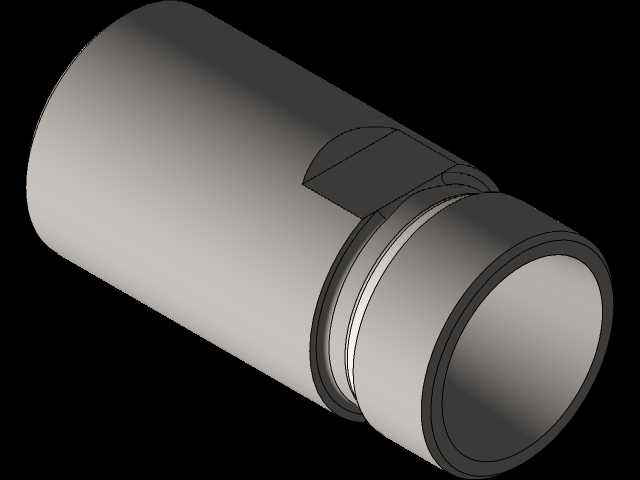

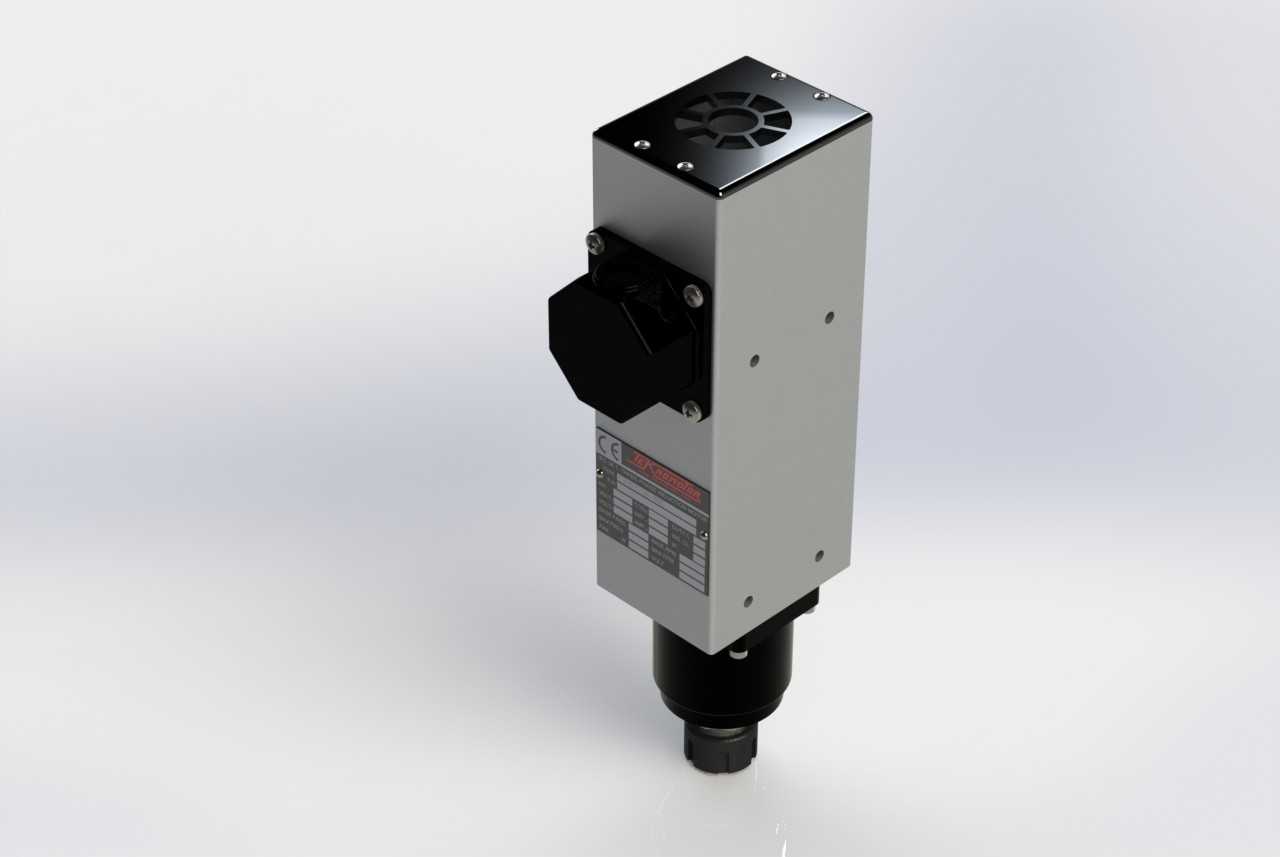

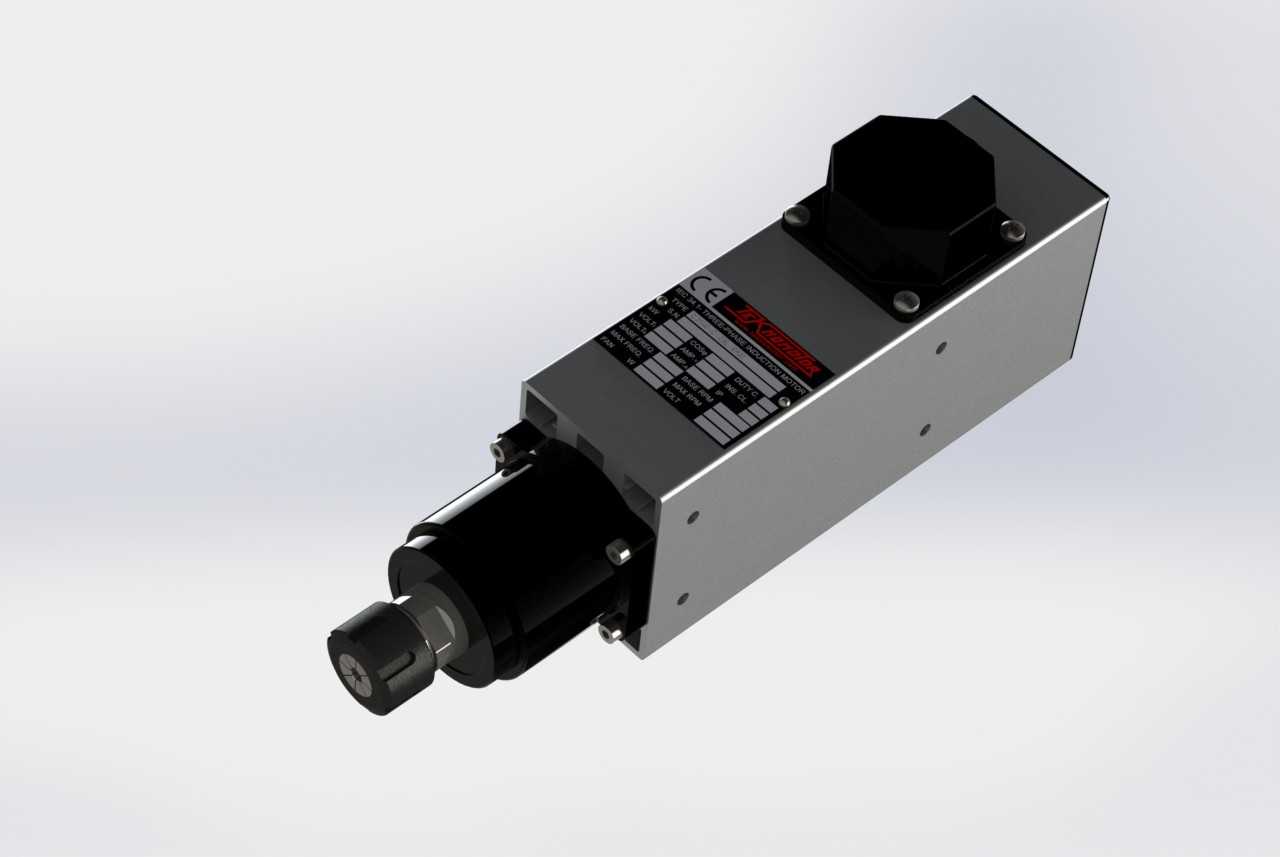

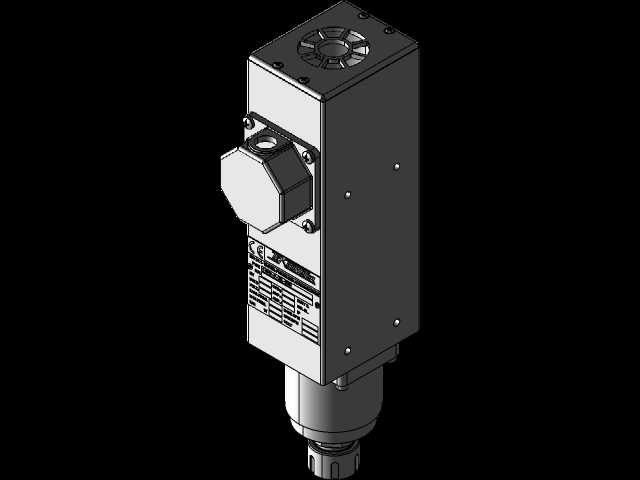

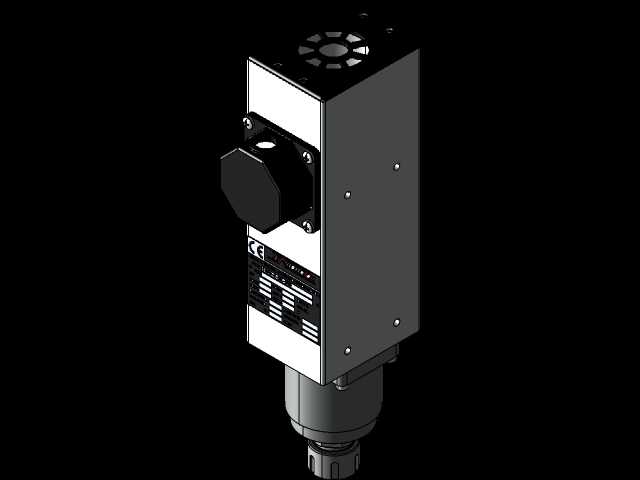

这款主轴电机主要面向中小型数控加工场景，常见于木工雕刻、铝材精密切削、小型模具铣削等加工设备中，作为核心切削动力输出部件，为加工刀具提供稳定的高速旋转动力，保障加工过程中刀具的回转精度与输出扭矩，满足小进给量高速精密切削的工艺需求。在实际生产场景中，这类主轴电机常被安装在小型龙门雕刻机、台式数控铣床、广告字切割设备上，适配ER20规格的弹性筒夹，可以夹持直径范围符合标准的铣刀、钻头、雕刻刀等加工刀具，覆盖绝大多数小型加工场景的刀具装夹需求。从功能特性来看，这款主轴电机额定输出功率为0.75kW，最高转速可达24000rpm，工作频率适配400Hz的变频驱动电源，高转速特性可以让刀具在加工软质金属、工程塑料、实木板材时获得更光滑的加工表面，减少进给过程中的刀纹残留，同时电机本体采用方形外壳结构设计，外壳表面做平整处理，既可以通过侧面安装孔直接固定在设备的安装立板上，也可以配合抱箍夹具实现卧式或倾斜角度的安装，适配不同设备的布局需求。在设计思路上，这款电机将动力输出端与接线端做分侧布局，动力输出轴位于电机本体一端，接线盒集成在电机壳体上方，既缩短了动力输出端的悬伸长度，减少高速旋转时的轴端跳动，也方便现场布线时的线缆连接，避免线缆干涉刀具加工路径。电机壳体采用金属材质一体加工成型，兼顾结构强度与散热性能，长时间高速运转时可以通过壳体表面将内部绕组产生的热量散发到空气中，降低连续工作时的温升，避免因过热导致的轴承精度下降或者绕组老化问题。从安装边界来看，这款电机整体为规整的长方体结构，安装时需要预留足够的轴向空间保障刀具装夹与拆卸的操作空间，径向尺寸紧凑，不会占用过多的设备安装空间，侧面的安装孔位采用对称布局，安装时可以根据设备走线方向调整电机的固定方向，适配不同结构的加工设备安装需求，输出轴端的ER夹头结构采用标准规格，后续更换筒夹或者维护时可以直接采购标准配件，降低设备的后期维护成本。
