19英寸机架式电源塑料安装外壳结构设计

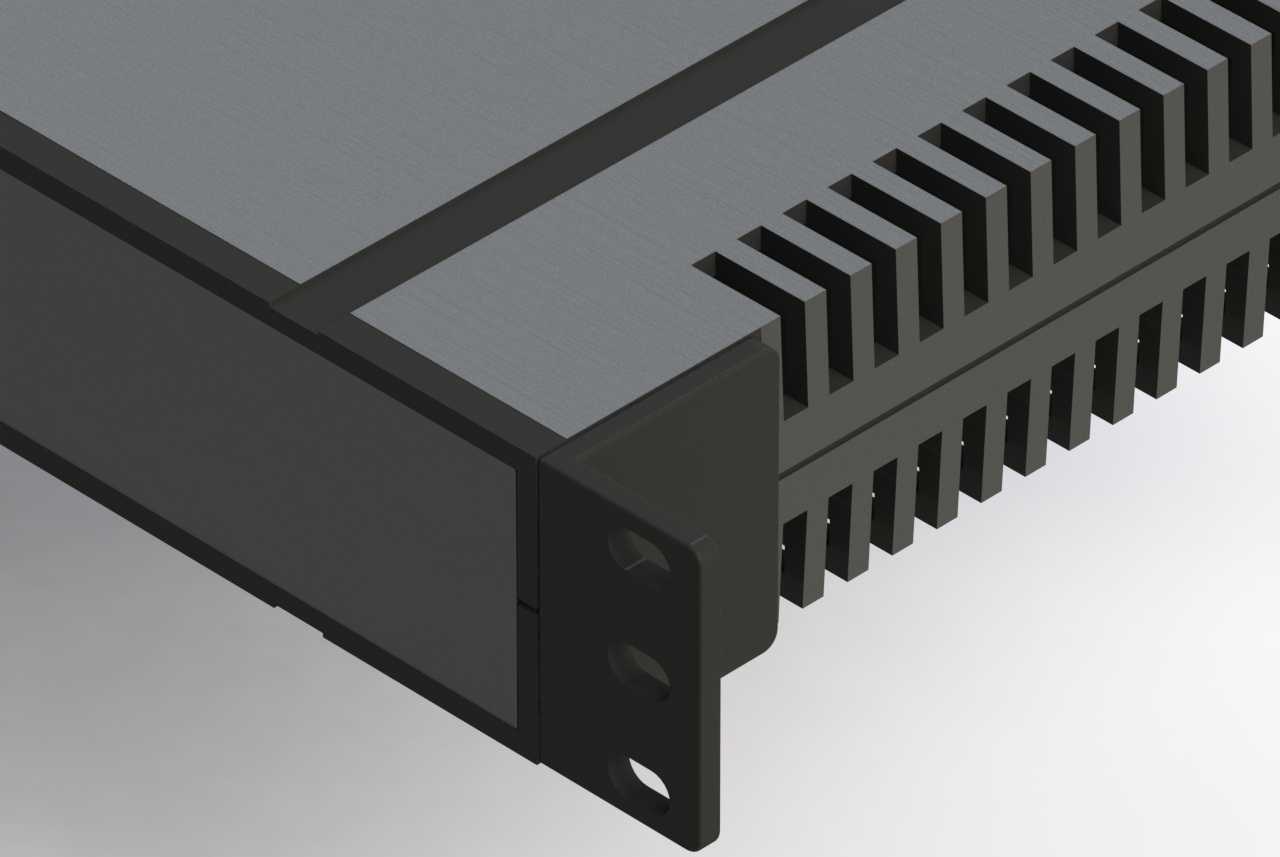

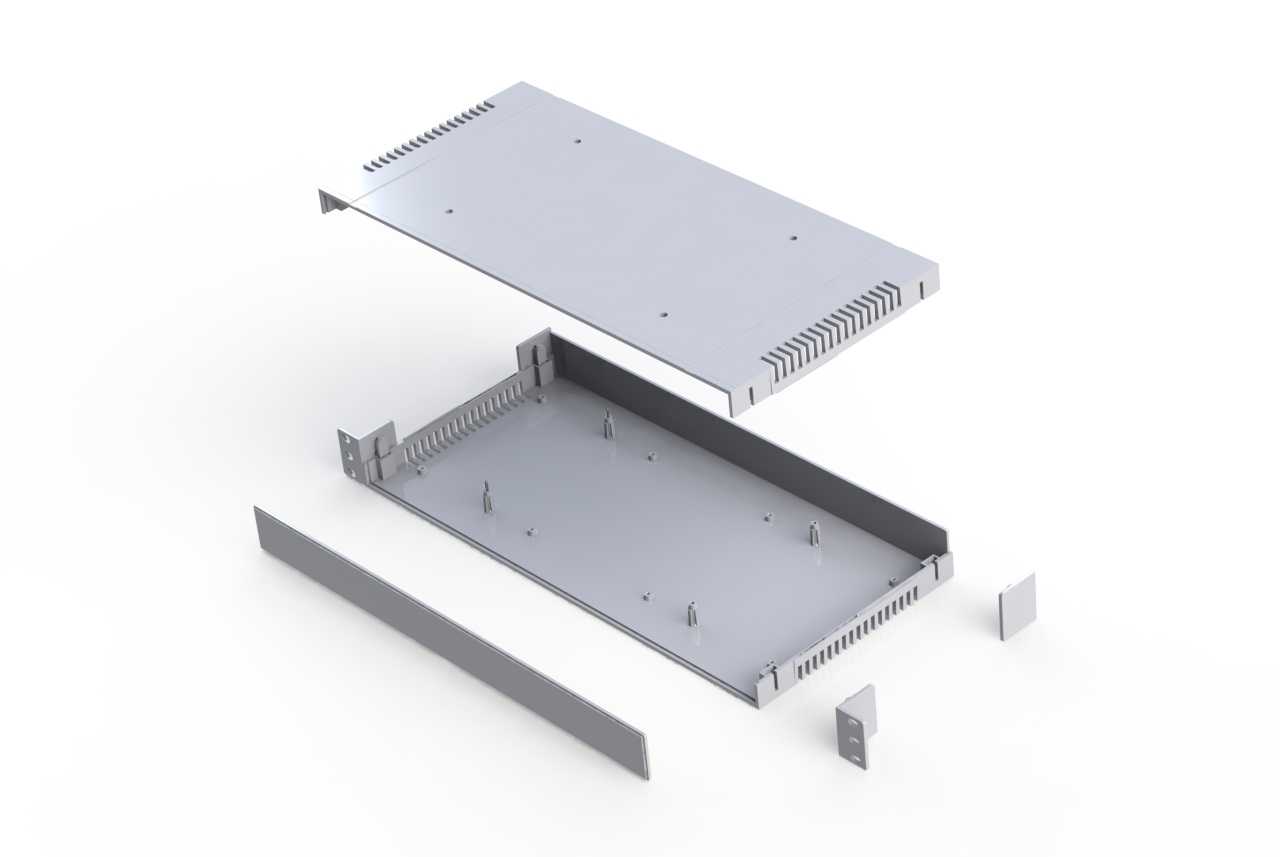

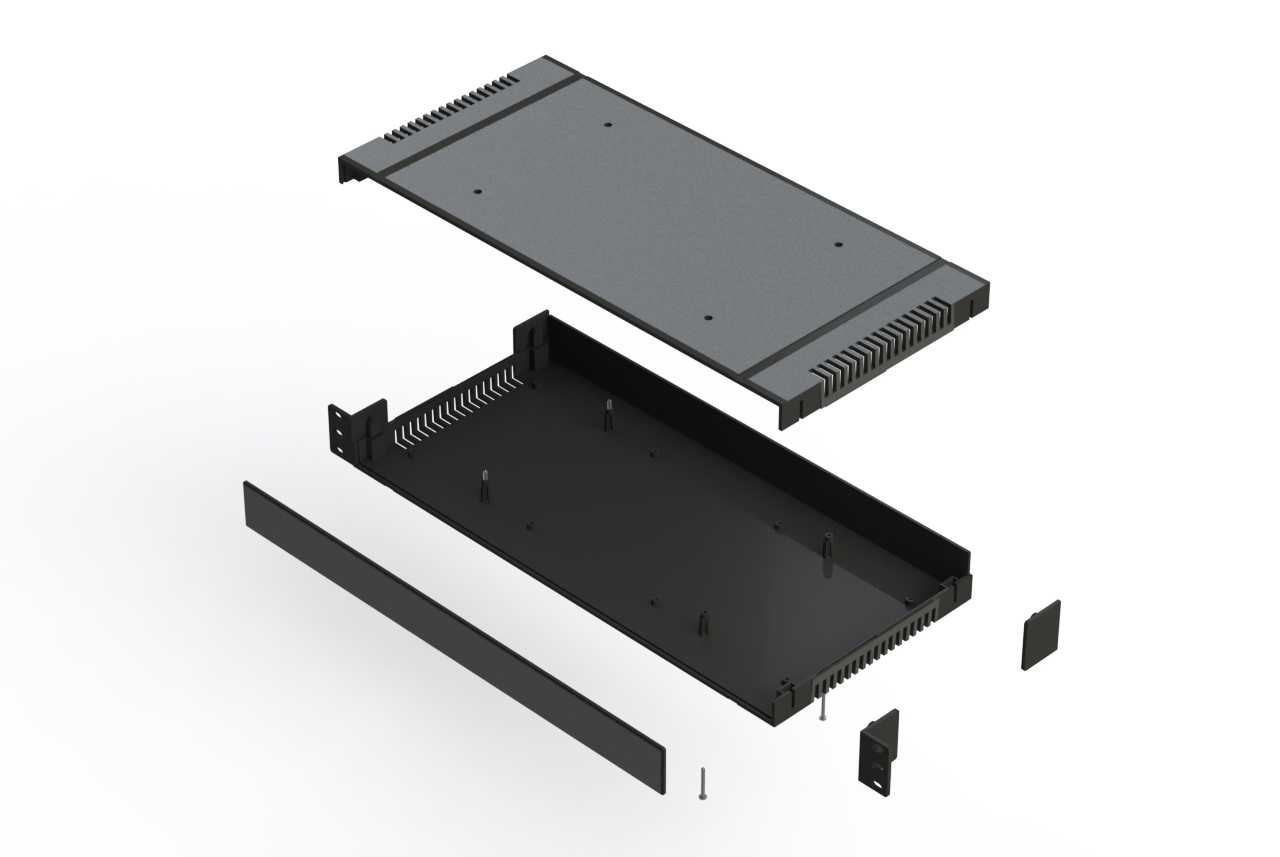

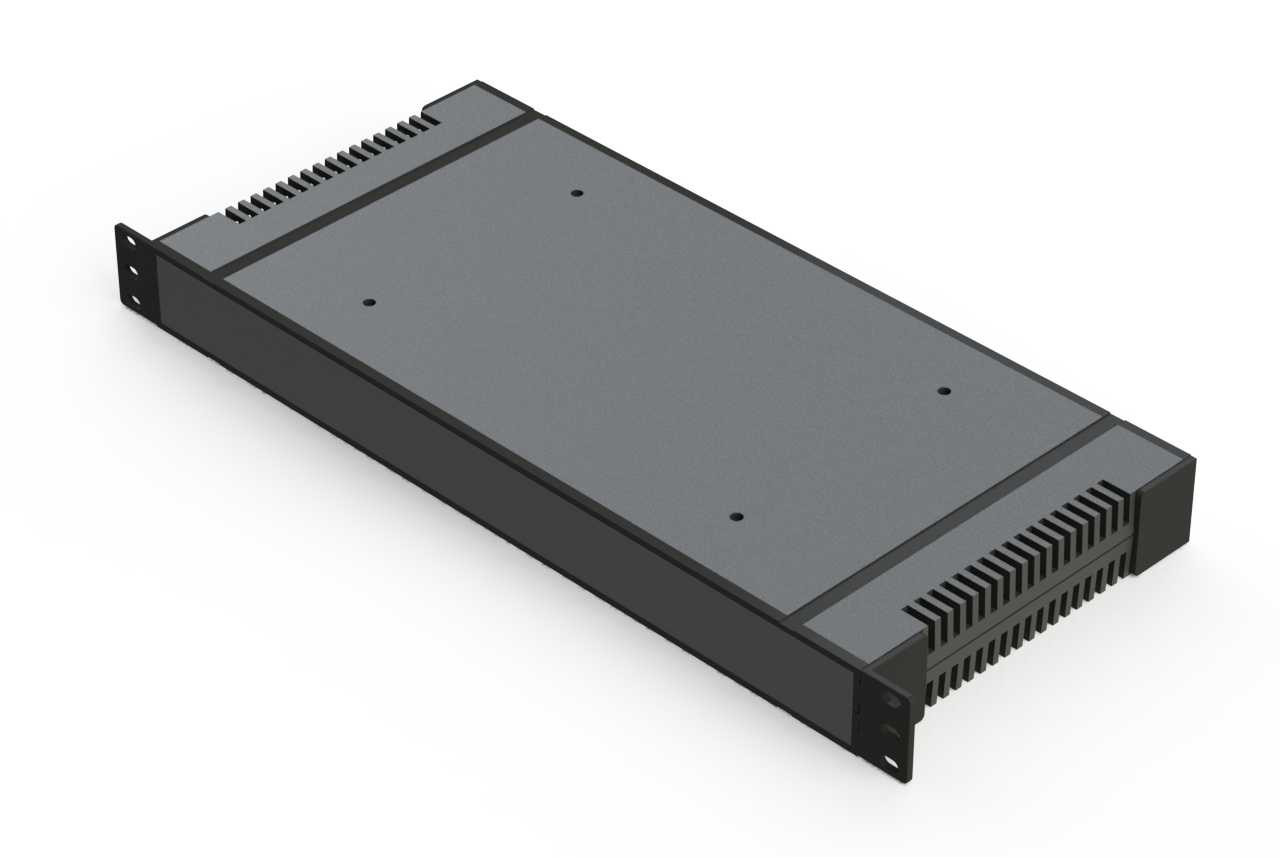

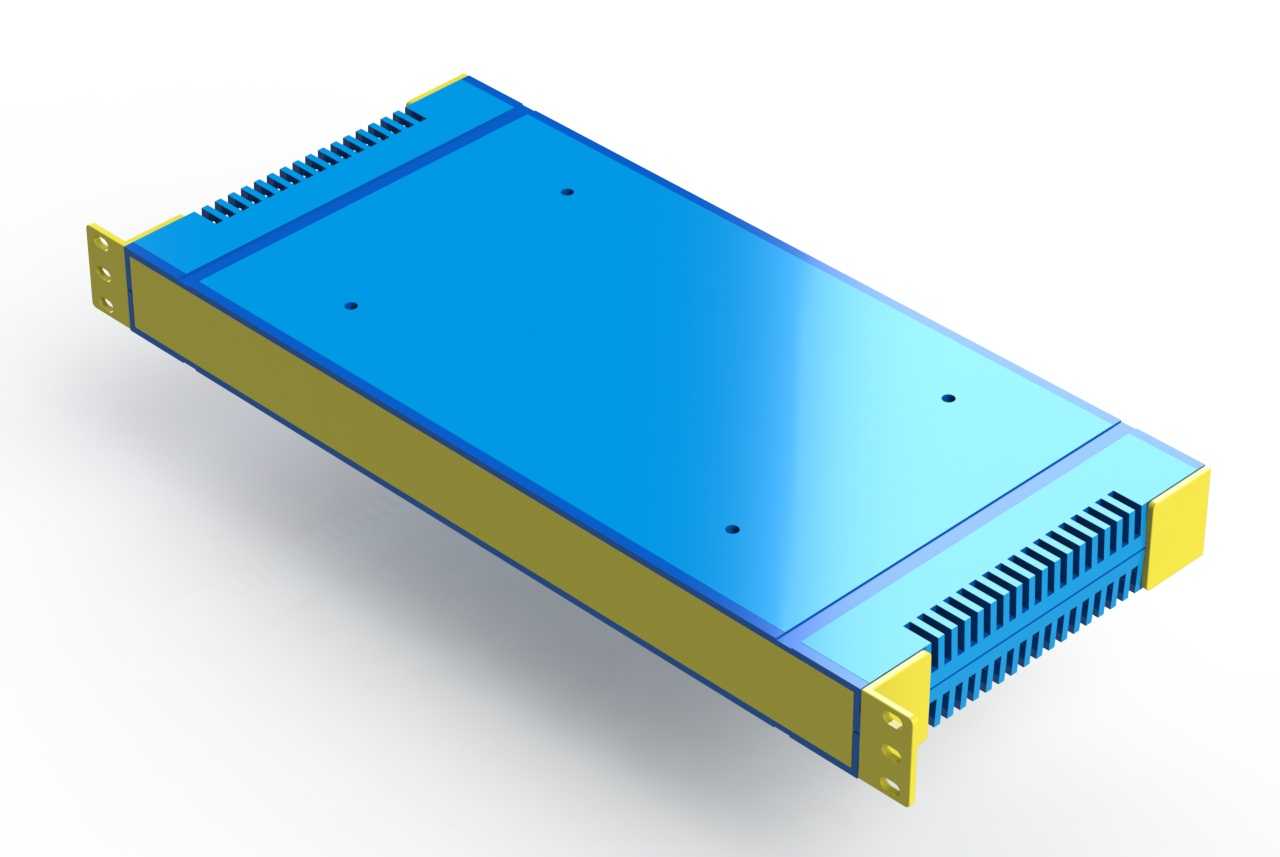

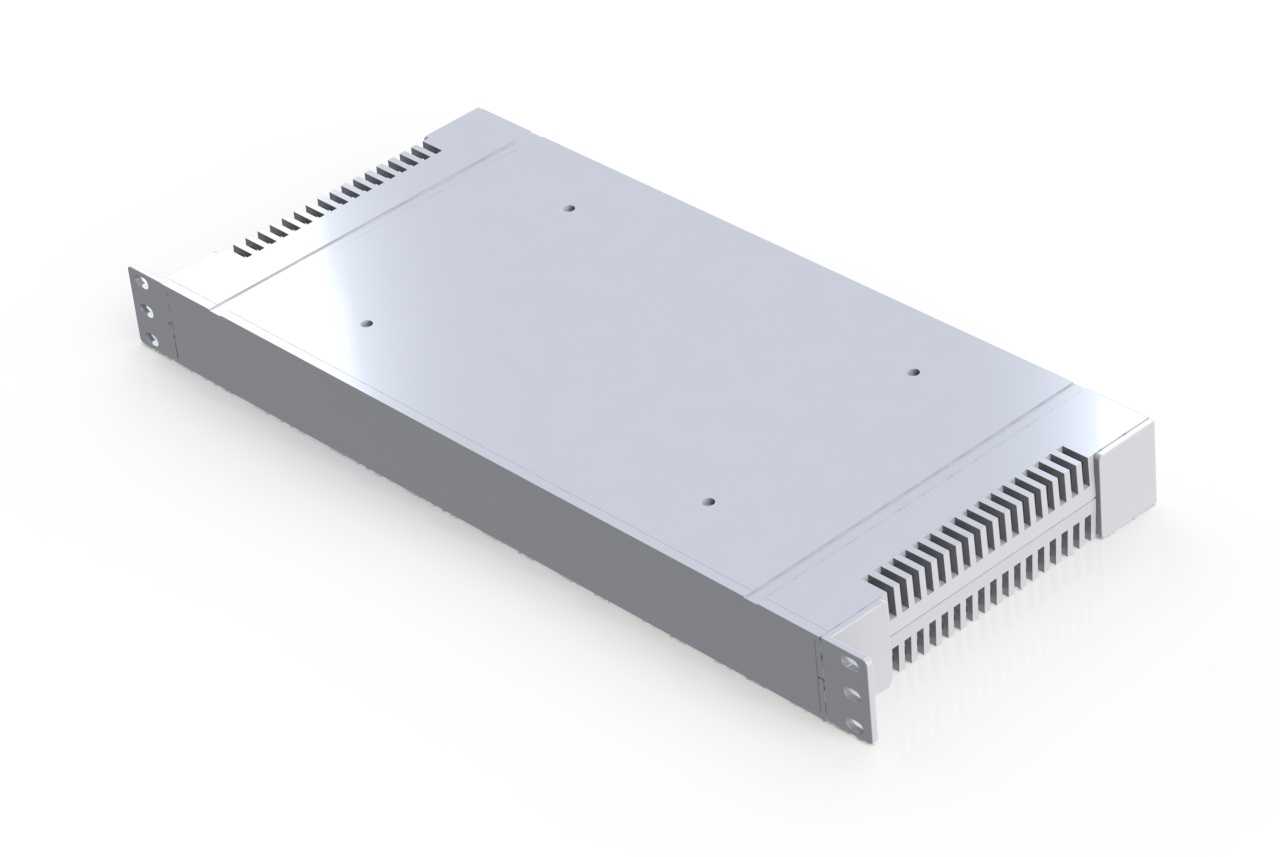

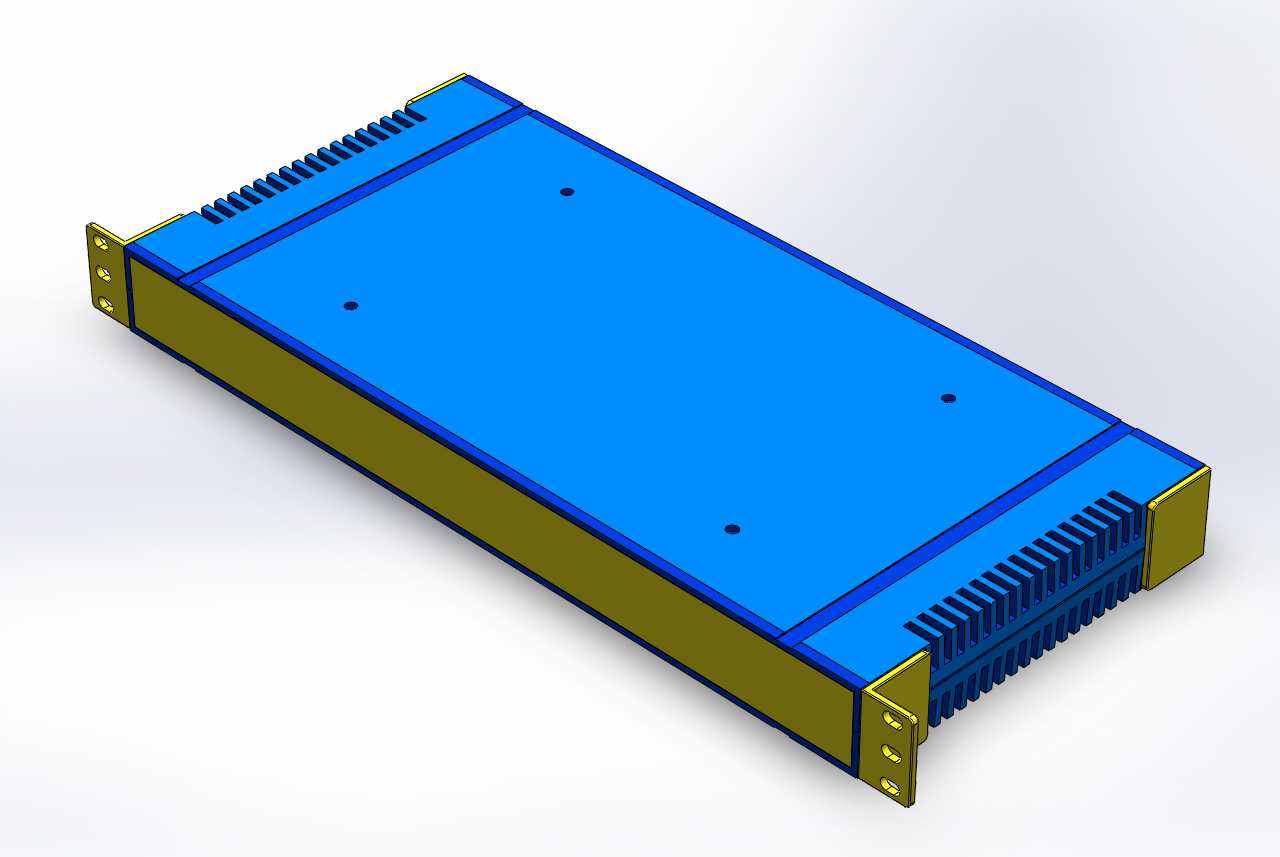

这款19英寸机架安装塑料外壳，是针对标准19英寸机柜安装场景开发的电子设备防护壳体，主要适配机架式电源类功能模块的装载需求，广泛应用于工业控制柜、通讯机房机柜、数据中心配电单元、工业自动化系统集成机柜等场景，为内置的电源转换、功率调控类电路模块提供物理防护、安装固定与散热适配的载体。在实际机柜部署场景中，这类壳体需要严格匹配标准19英寸机架的安装孔位规范，两端的金属安装折边预留了对应规格的固定孔位，可直接通过标准机柜螺丝固定在机架立柱上，无需额外定制安装转接件，能够适配绝大多数商用及工业级标准机柜的安装间距要求，安装后与相邻机架设备保持统一的对齐基准，不会出现突出或内凹过多影响机柜布线与风道的问题。从功能特性来看，壳体主体采用阻燃级工程塑料注塑成型，具备良好的绝缘性能与结构强度，能够避免内置电路与机柜金属框架直接接触引发的短路风险，同时塑料材质的自重更轻，可降低机架整体的承重负荷，适合在高密度部署的机柜中批量使用。壳体上下表面预留的圆形定位孔，既可以作为内置电路板的固定柱定位基准，也可用于粘贴设备标识标签，方便后期运维时快速识别设备信息。壳体两侧设计的密集梳状散热齿结构，能够在不额外开孔破坏壳体整体防护性的前提下，增大壳体与空气的接触面积，将内置电源模块工作时产生的热量通过壳体传导快速散发到机柜环境中，避免内部热量积聚导致元器件过热降效。从设计思路层面，这款壳体采用上下扣合加两端金属固定件的组合结构，主体塑料部分分为上盖与下槽两个部件，装配时先将焊接完成的电源电路板固定在下槽的定位柱上，完成接线调试后扣合上盖，再将两端的金属安装耳通过螺丝与塑料壳体锁紧，既保证了装配过程的便捷性，无需复杂的卡扣结构即可实现牢固组装，也通过两端金属件的高强度特性，避免塑料壳体直接承受机柜安装时的锁紧力，防止长期使用后塑料安装位出现开裂变形的问题。在安装边界设计上，壳体的深度尺寸适配常规机柜的内部纵深预留空间，不会与机柜后部的布线槽、理线架产生干涉，壳体上下边缘的凸起加强筋，既提升了塑料壳体的抗弯折强度，也在多台设备层叠安装时留出了微小的通风间隙，避免相邻设备壳体直接贴合阻断散热风道。壳体表面的平整设计也为后续的表面丝印、标签粘贴提供了良好的基础，可根据实际搭载的设备参数定制标识内容，适配不同功率、不同功能的机架式电源模块使用。
