90度弯插式DIN五芯PCB连接器插座

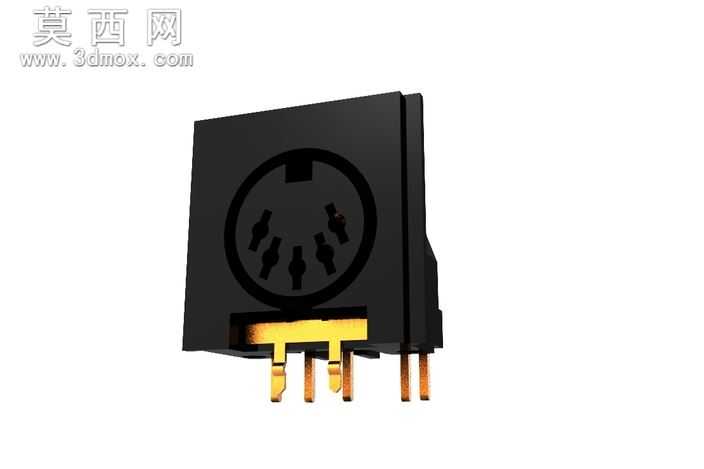

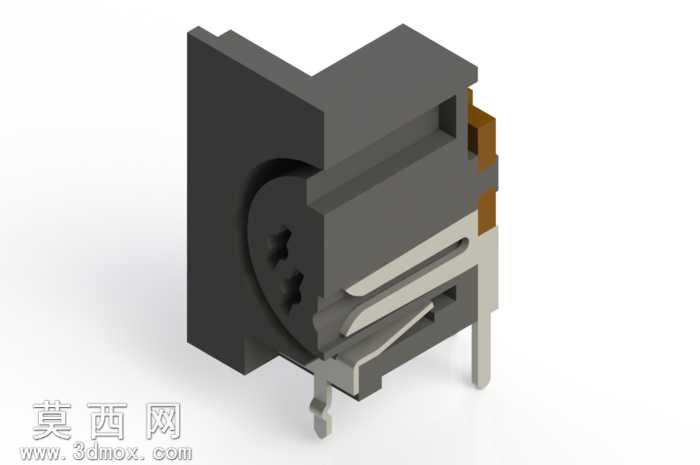

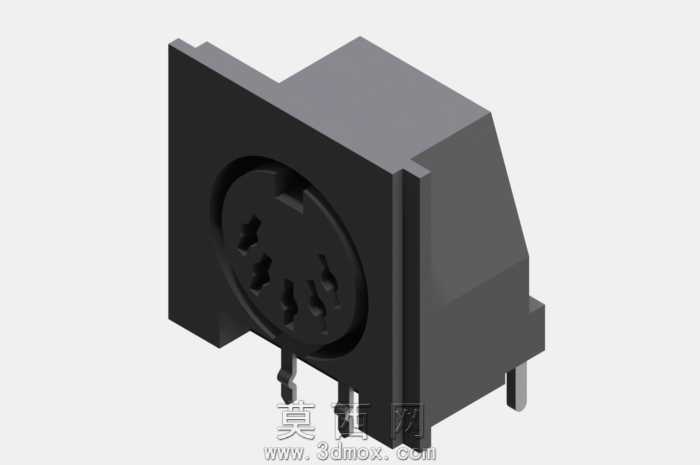

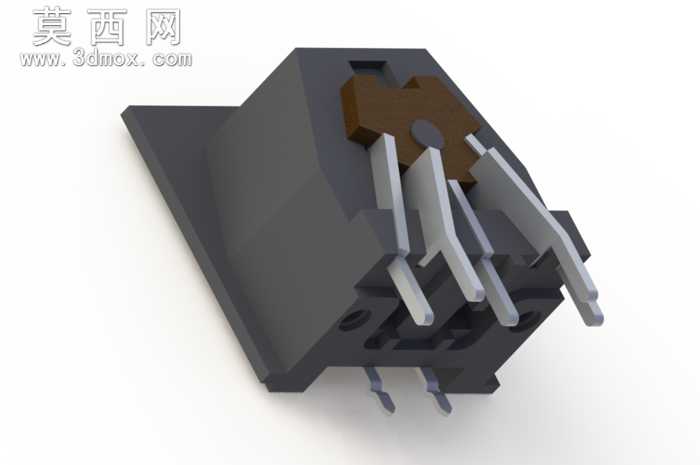

本模型为90度弯插结构的DIN型PCB板载插座，建模过程严格遵循实物测绘的尺寸参数，以SolidWorks为核心建模工具，采用自底向上的建模逻辑完成全参数化设计。首先构建插座的黑色绝缘基座主体，针对90度弯折的壳体结构，通过多步拉伸、拔模、倒角特征完成基座的外形塑造，精准还原基座侧面的安装定位挡边、前端接口的圆形沉台结构，对接口内部的五芯接触件定位槽做了等比例复刻，保证每个槽位的角度、深度、间距完全符合DIN接口的通用规范，避免出现插配干涉问题。随后完成金属插针的建模，根据弯插PCB的安装要求，将插针设计为90度弯折形态，插针与基座的配合段做了定位卡台结构，还原插针压入基座后的防松固定结构，插针伸出基座的焊接段长度符合常规PCB板焊接的工艺要求，同时对插针的金属接触面做了细节处理，还原接触件的弹性卡槽结构。材质与渲染阶段，为绝缘基座赋予哑光黑色硬质塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的哑光质感，为金属插针赋予镀镍金属材质，调整金属的反射参数还原接插件金属件的半光亮镀层效果，渲染时采用柔和的工业产品布光方案，清晰展现基座的结构棱角、接口内部的槽位细节以及插针的弯折形态，避免阴影过重遮挡结构特征。结构设计上充分考虑PCB板载安装的实际需求，基座背部设置有定位柱，可在PCB焊接时与板上定位孔配合实现预固定，90度的弯插结构可有效降低接插件在设备内部的垂直占用高度，适配薄型电子设备的内部空间布局，接口端的圆形导向结构可引导公头顺利插入，避免插针对位不准造成的弯折损坏。建模过程中对所有配合尺寸做了公差预留，保证模型可直接用于PCB封装设计参考、设备结构干涉检查，也可用于产品宣传展示的渲染素材使用，整体模型无碎面、无多余特征，结构逻辑清晰，可编辑性强，能够适配不同场景下的使用需求。
