单级行星周转轮系传动结构设计

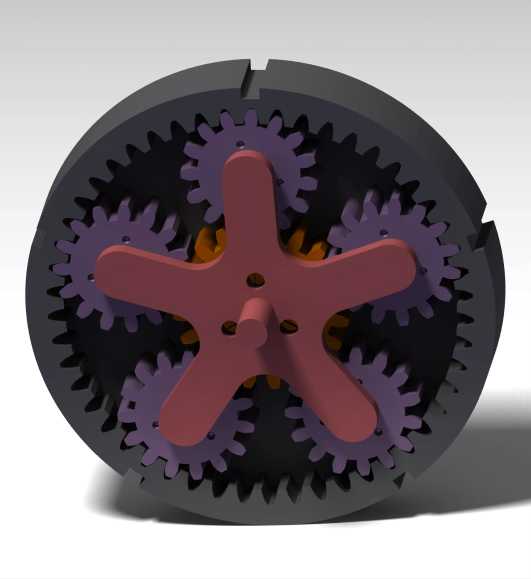

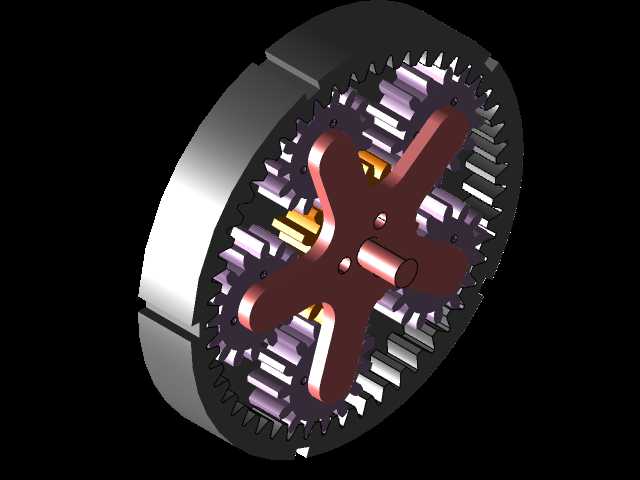

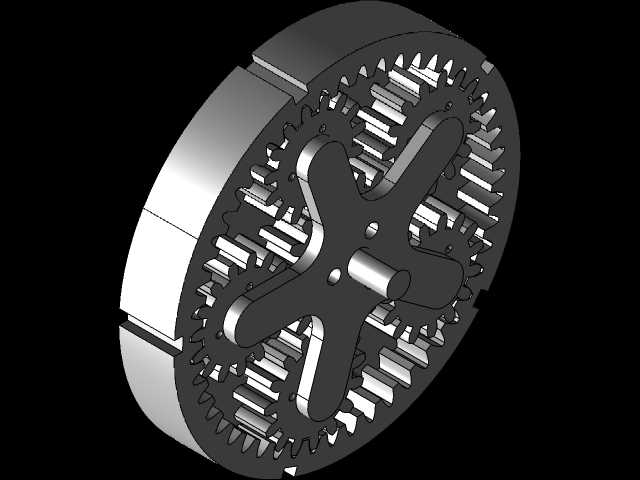

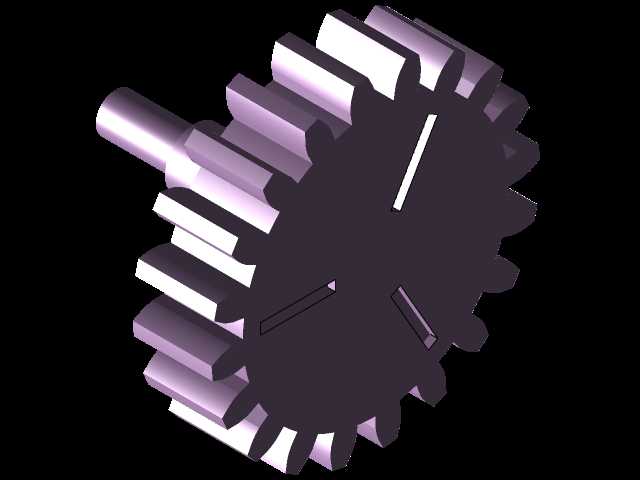

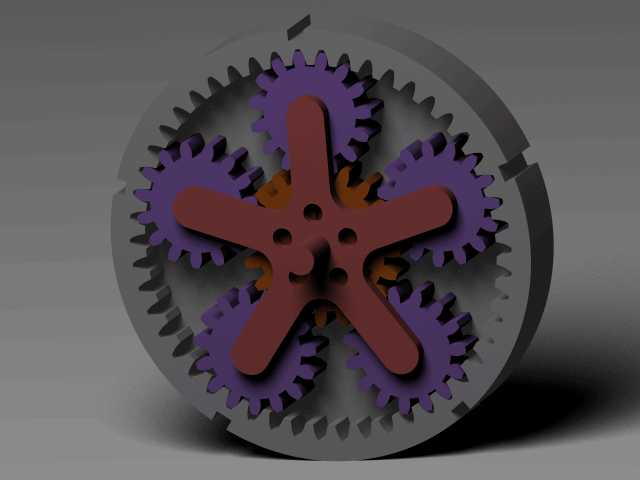

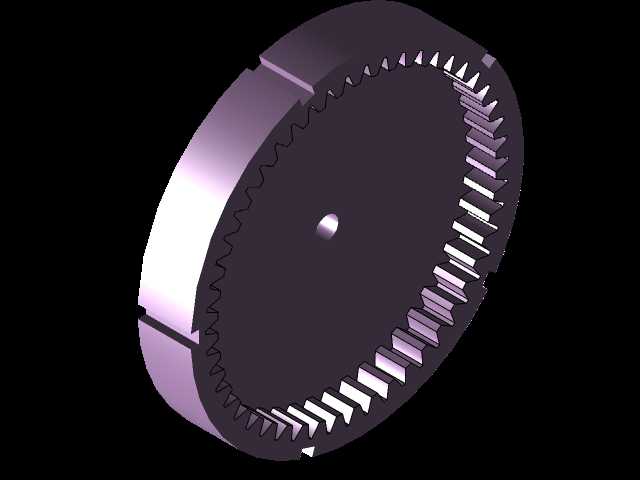

该单级周转轮系是机械传动系统中的核心变速传力部件，广泛应用于需要大传动比、紧凑安装空间、高承载能力的工业传动场景，常见于工程机械行走驱动、自动化生产线分度机构、精密伺服传动模组、新能源车辆动力耦合单元等领域，可在有限的安装空间内实现动力的分流传递、转速匹配与扭矩放大，相比定轴轮系具备更小的体积、更轻的自重与更强的抗冲击负载能力。整套轮系由太阳轮、多个行星齿轮、固定内齿圈与行星架四个核心构件组成，设计过程中首先匹配传动比需求确定各齿轮的模数、齿数与压力角参数，保证太阳轮与行星轮、行星轮与内齿圈的啮合侧隙处于合理区间，避免传动过程中出现卡滞、异响或磨损过快的问题；行星轮采用周向均布的排布方式，可将输入载荷均匀分配到多个啮合齿面上，大幅降低单对齿轮的接触应力，提升整套机构的承载上限与运行稳定性。行星架采用五星形辐条结构，辐条末端设置行星轮安装轴位，中心区域预留输入或输出轴的连接孔位与定位销孔，既保证了结构刚度，又尽可能削减了不必要的结构重量，适配高速运转时的动平衡要求；内齿圈采用外圈环形加厚设计，可直接作为传动机构的固定壳体嵌入设备安装腔，外圈设置的定位卡槽可与设备基座配合实现周向锁止，无需额外设计复杂的固定结构即可保证内齿圈在传动过程中不发生位移。各齿轮的齿形均经过渐开线修形处理，可有效降低啮合过程中的冲击与噪音，提升传动平稳性；整套轮系的安装边界为圆形腔体结构，轴向尺寸紧凑，可直接适配同直径的标准传动腔体安装，输入端与输出端的轴孔采用通用标准尺寸设计，可与常规的传动轴、联轴器直接配合，无需额外定制转接零件。在实际应用中，该轮系可通过锁定不同构件实现不同的传动模式：锁定内齿圈时动力从太阳轮输入、行星架输出，可实现大减速比的减速传动；锁定行星架时可实现反向传动；太阳轮固定时则可实现差速传动效果，能够灵活适配不同设备的传动功能需求，在重载传动、精密分度、小空间动力传输场景下具备极强的适配性。
