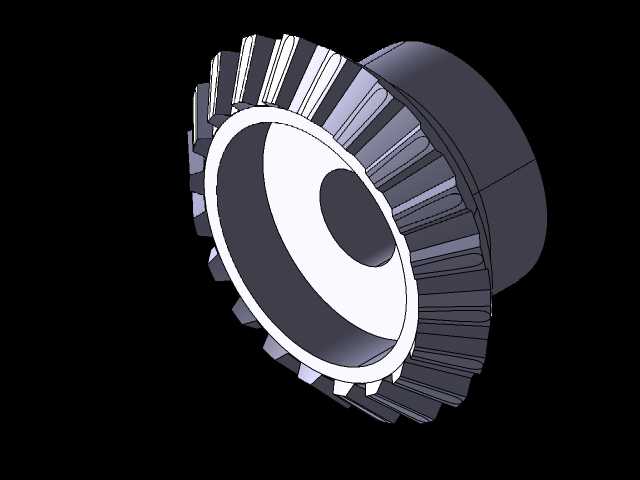

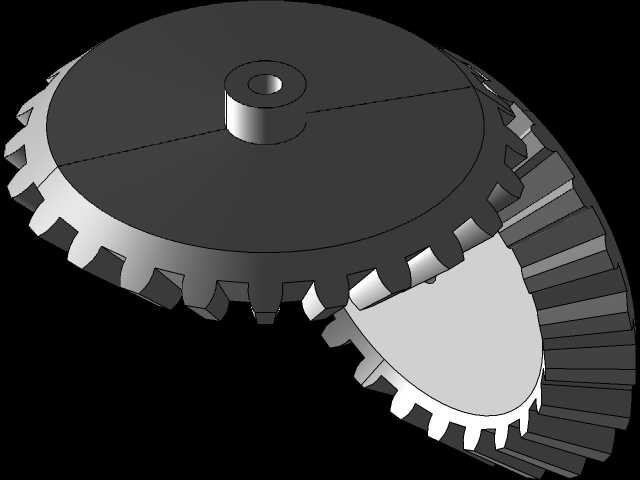

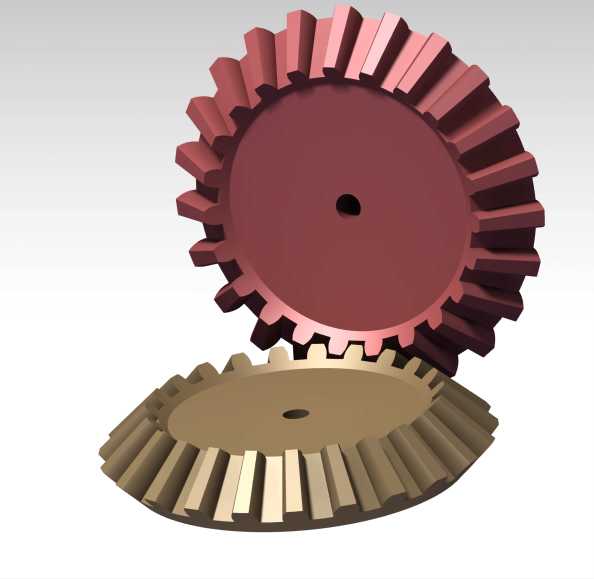

23齿近45度啮合锥齿轮传动组件

这套锥齿轮传动组件是相交轴动力传递场景中的核心执行零件，主要适配两轴轴线呈近45度夹角的传动布局，广泛应用在中小型机床进给箱、农用机械转向传动单元、轻工包装设备的动力分路结构、小型输送线转角换向机构中，能够在紧凑的安装空间内完成旋转动力的转向传输，替代多组平行轴齿轮的复杂排布，有效缩减传动系统的整体占用体积。

从功能特性来看，该组锥齿轮采用等顶隙收缩齿设计，23齿的齿部参数搭配近45度的轴交角，啮合过程中齿面接触轨迹沿齿长方向均匀分布，传动时重合系数适中，既能够保证平稳的动力输出，降低啮合冲击带来的振动与噪音，也可承受中等载荷下的持续运转，适配转速区间覆盖常规轻工、农机类设备的常用工作转速，不会出现过早的齿面磨损或断齿风险。齿轮中心设置的同轴安装孔可直接与对应直径的传动轴配合，通过键连接实现周向固定，安装时无需额外定制复杂的连接法兰，常规的轴端挡圈即可完成轴向限位，现场装配调试门槛较低。

设计过程中优先考虑了啮合配对的适配性，两个配对齿轮的齿形参数完全匹配，齿顶锥角、齿根锥角经过精准校核，装配后齿侧间隙控制在合理区间，既不会因间隙过小出现运转卡滞、齿面胶合的问题，也不会因间隙过大导致传动回程误差超标，影响设备的传动精度。齿部的厚度与齿宽经过载荷校核，能够满足额定扭矩下的强度要求，轮齿从大端到小端的平滑过渡，避免了应力集中在齿根位置，提升了零件的抗疲劳寿命。

从安装边界来看，该组锥齿轮的整体径向尺寸适配中小型设备的腔体安装空间，啮合安装时两轴的轴线交点需与齿轮的节锥顶点重合，安装过程中可通过调整垫片厚度微调轴向位置，保证齿面接触斑点处于齿面中部区域，无需对设备原有安装位进行大规模改造即可替换同参数的老旧损坏零件，降低设备维护的配件成本与停机时长。在实际使用场景中，该类锥齿轮既可以作为单独的换向传动零件使用，也可以搭配其他直齿轮、斜齿轮组成多级传动系统，满足不同速比、不同安装方向的动力传递需求，是机械传动系统中应用十分广泛的基础传动零件。
