托森式自锁差速器传动结构

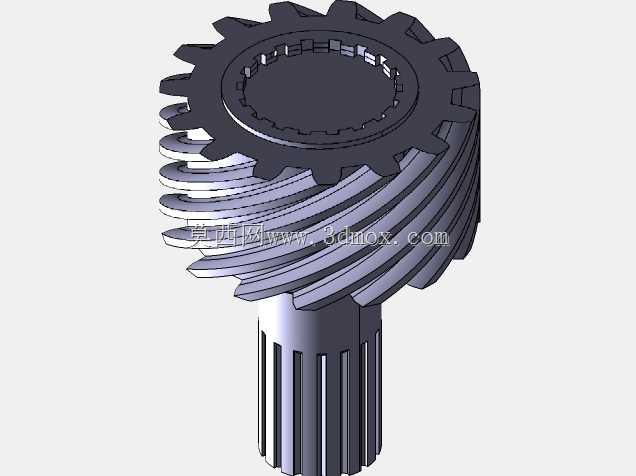

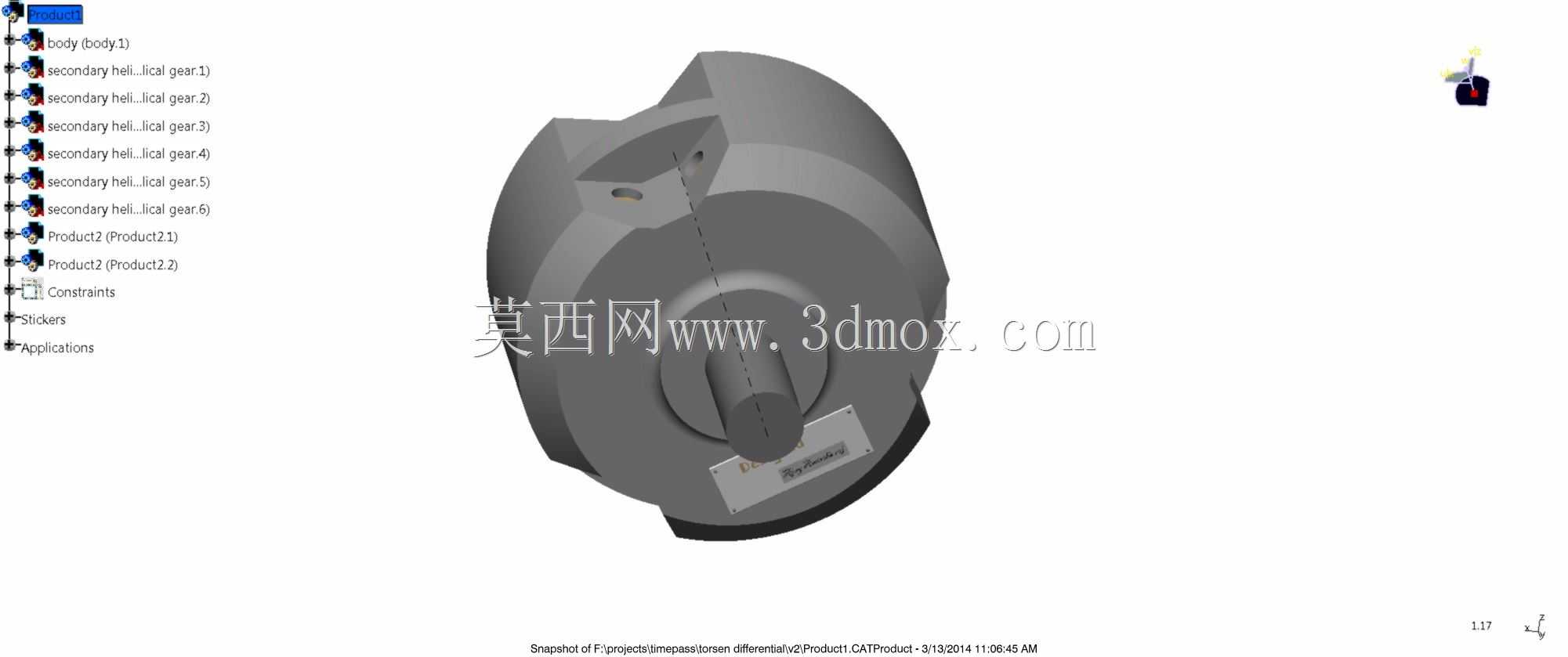

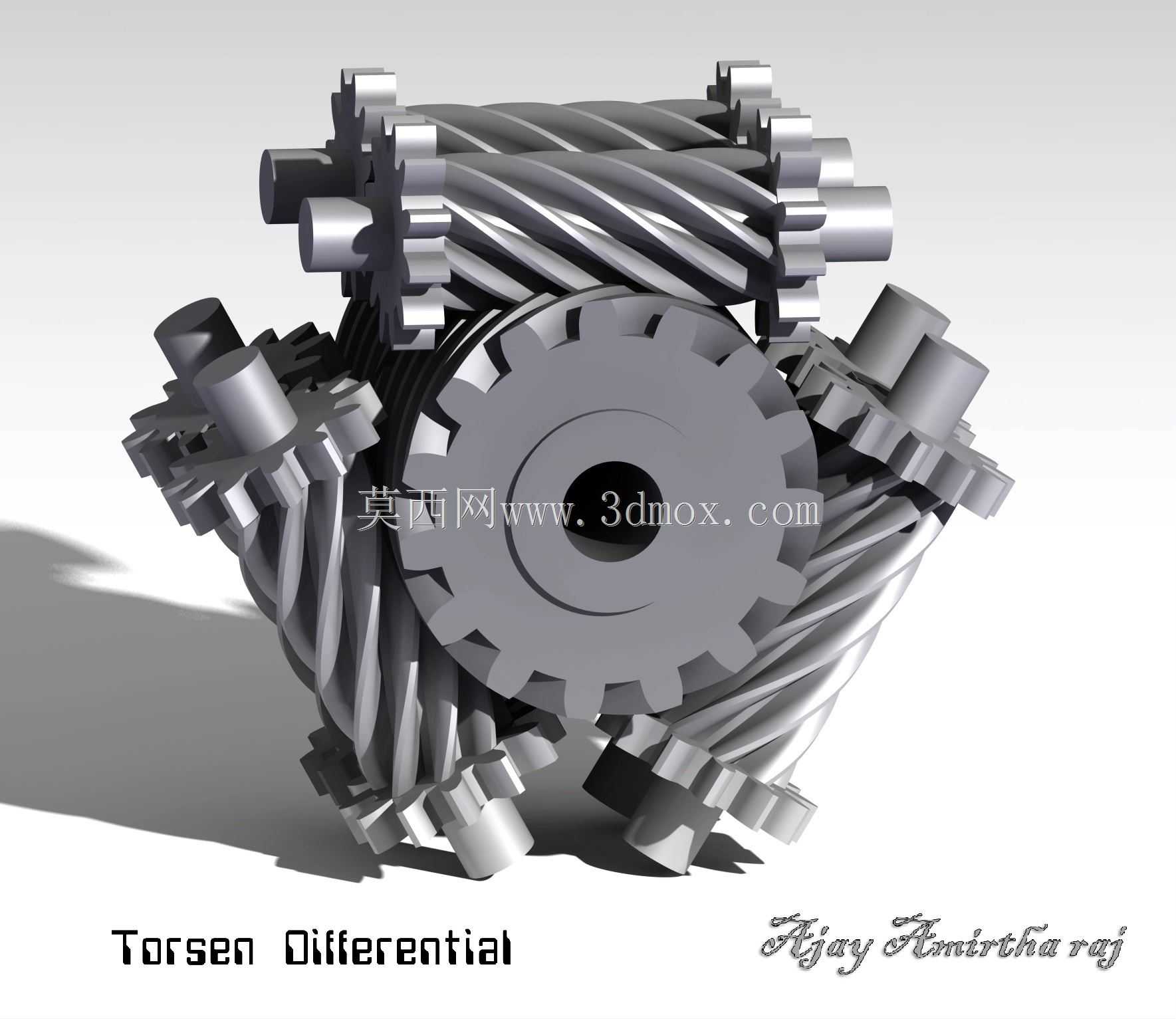

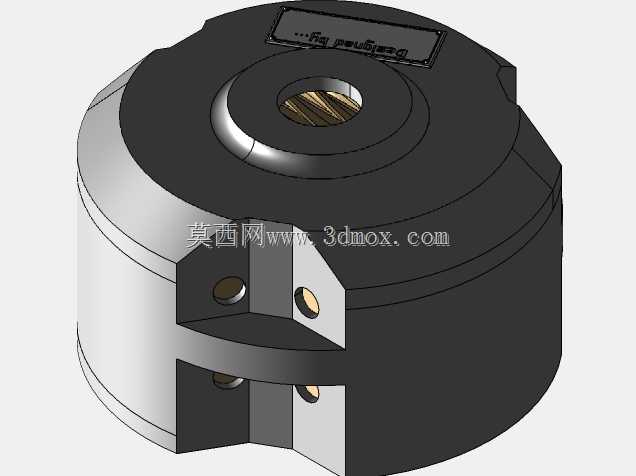

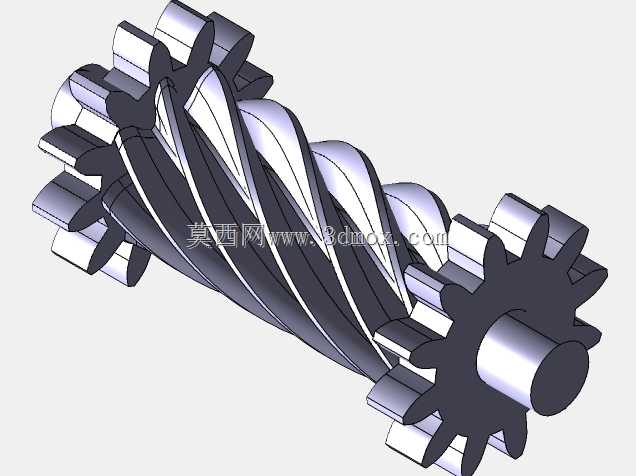

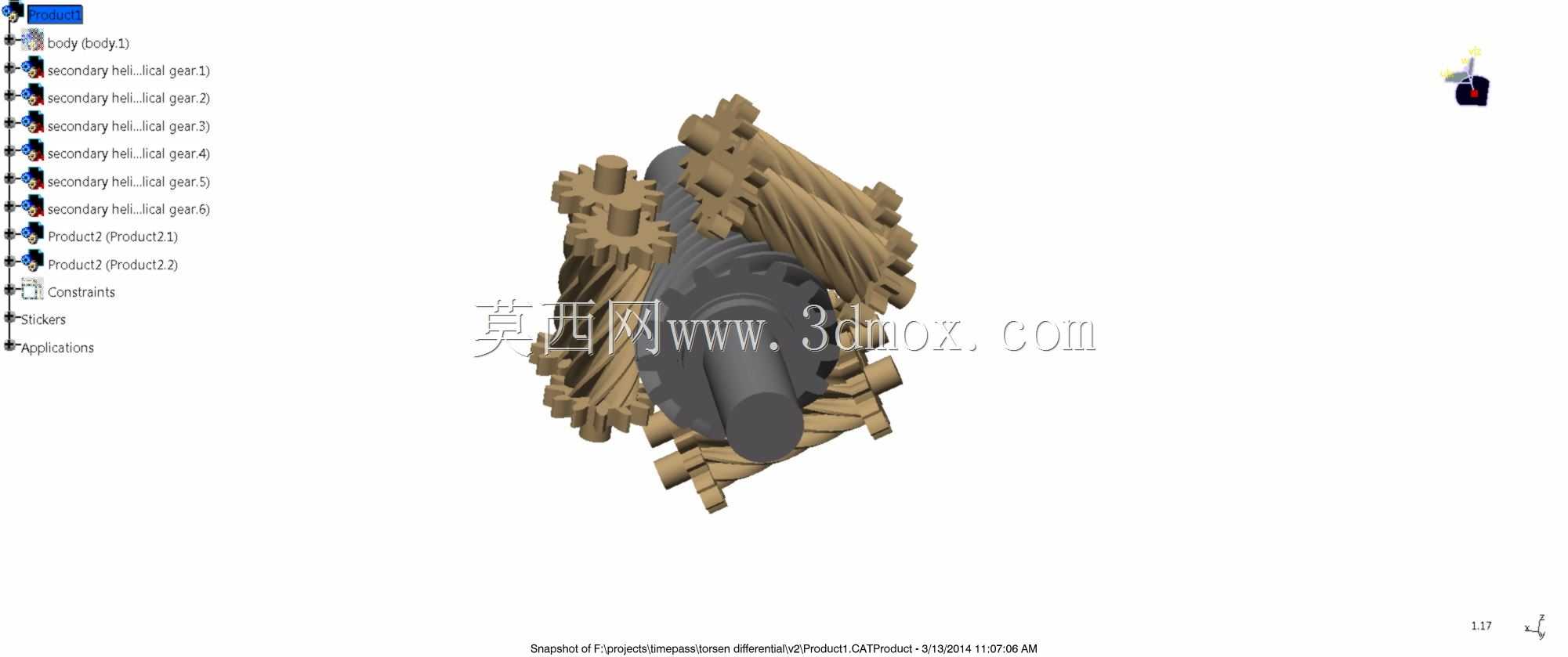

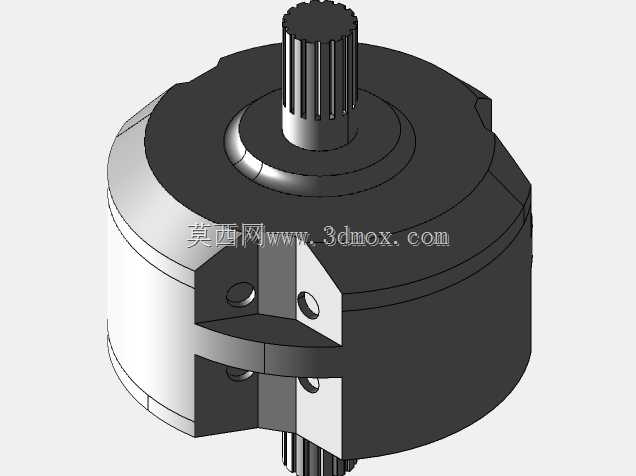

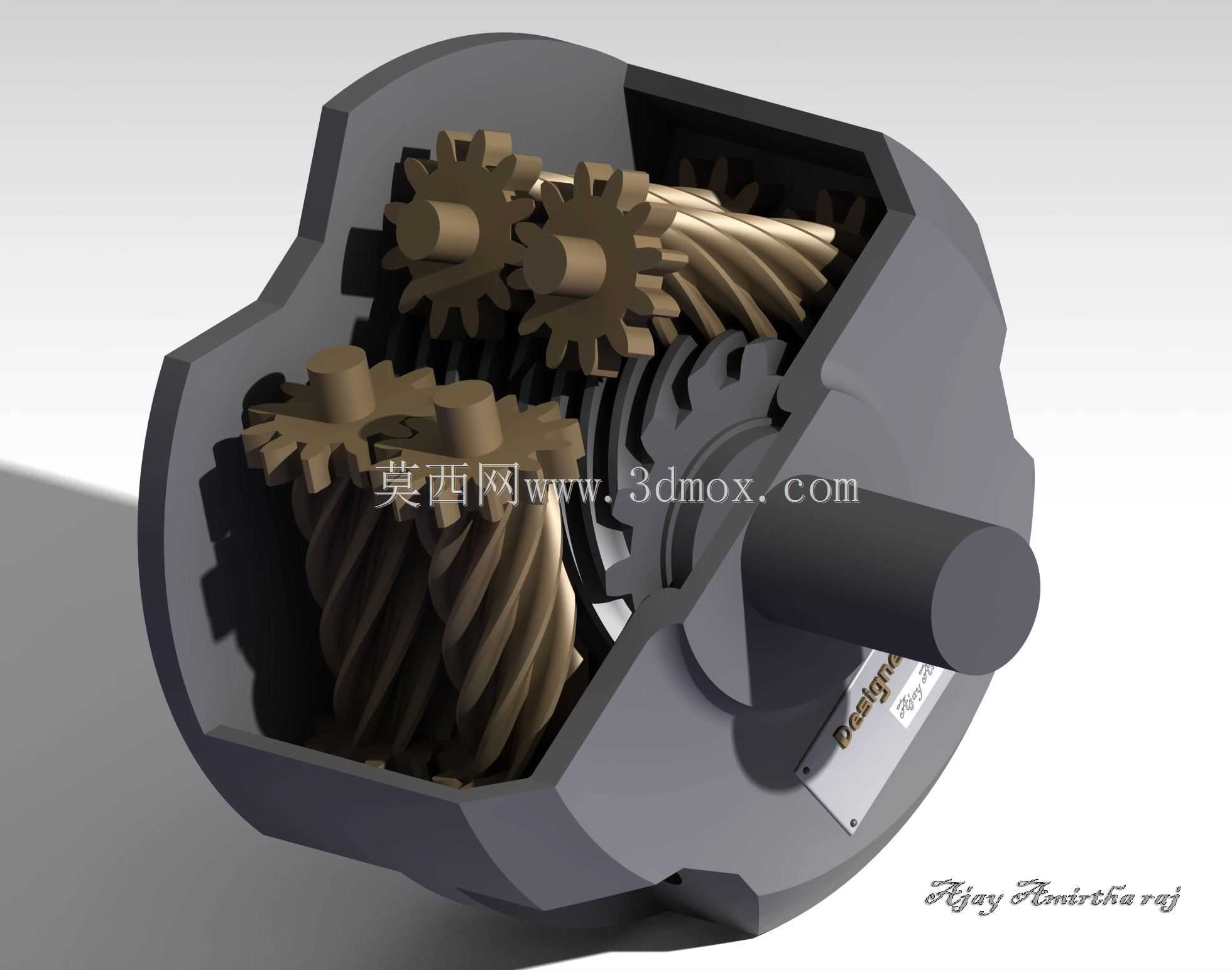

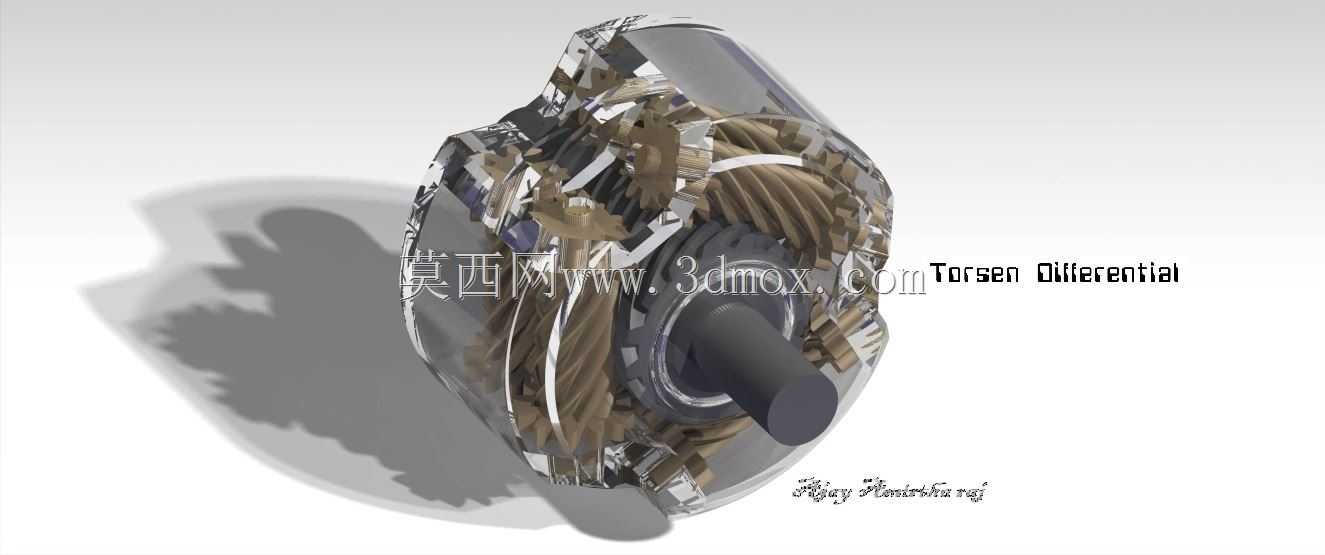

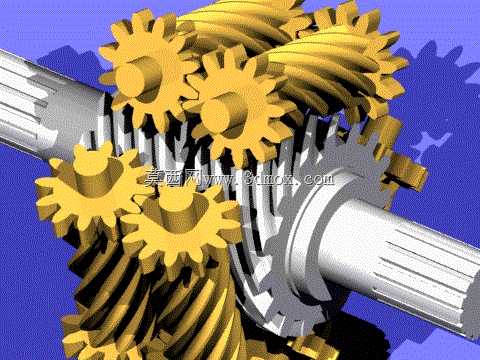

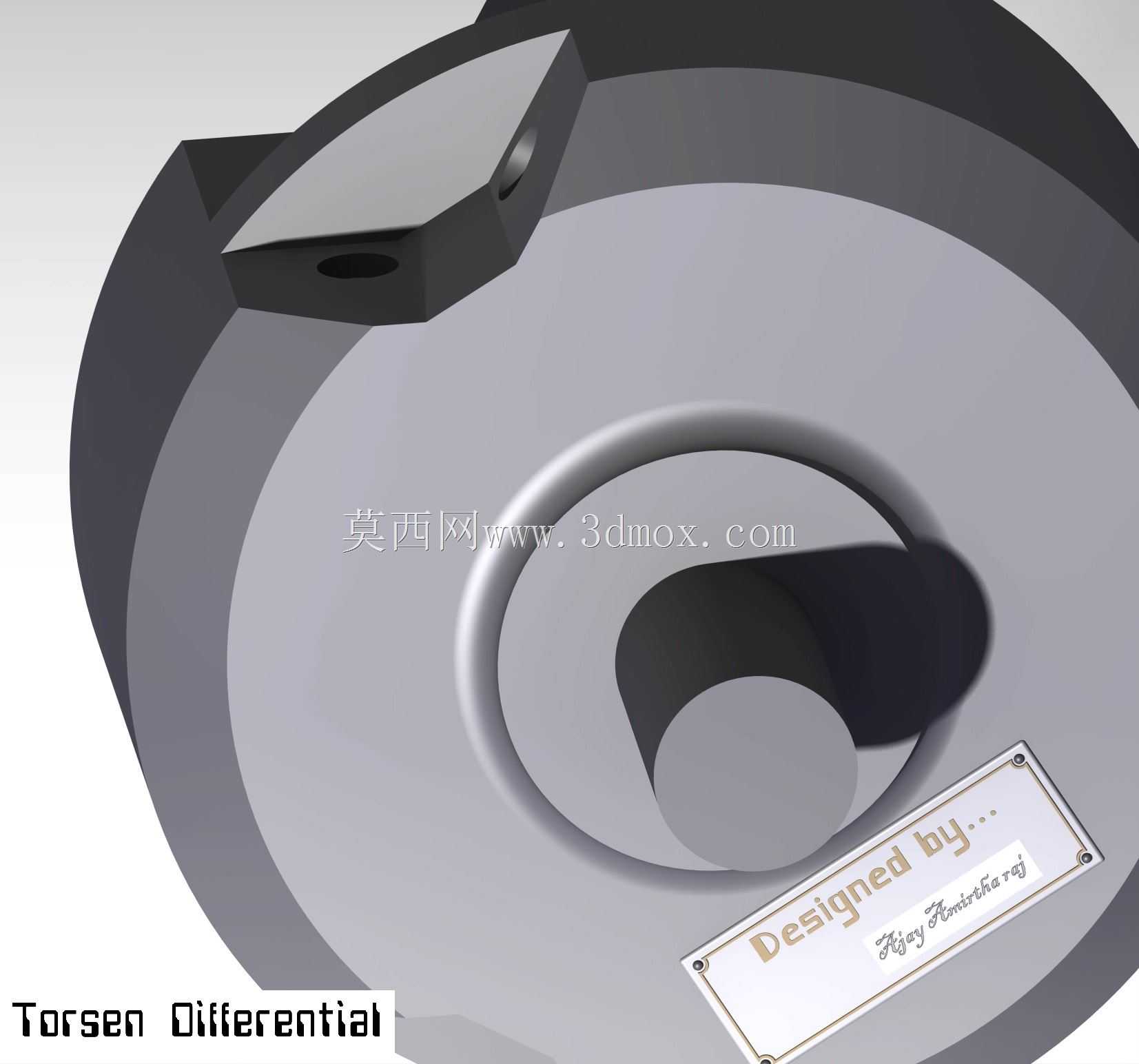

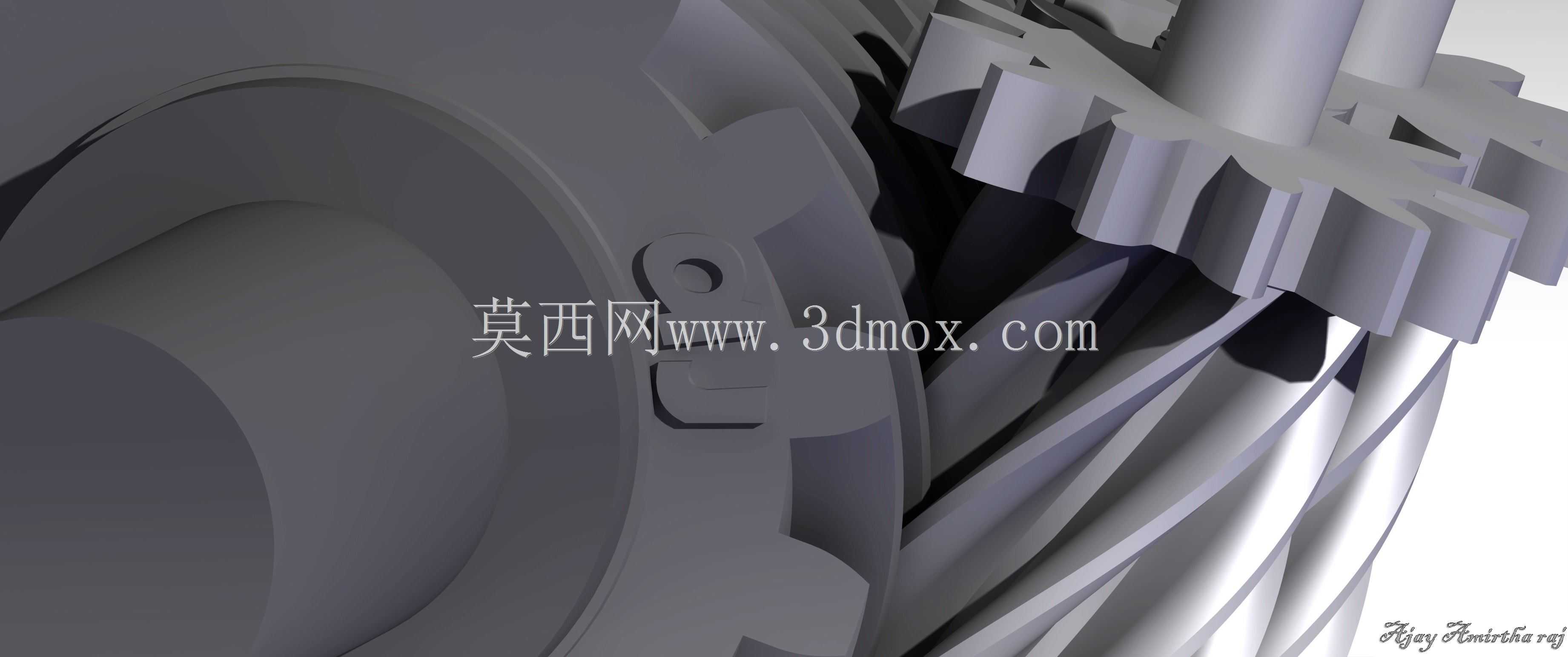

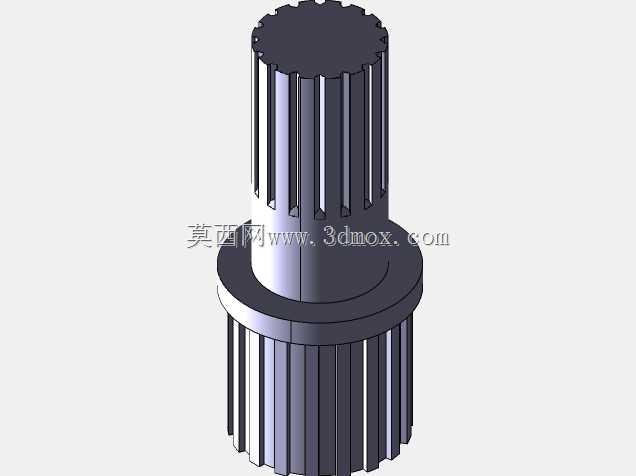

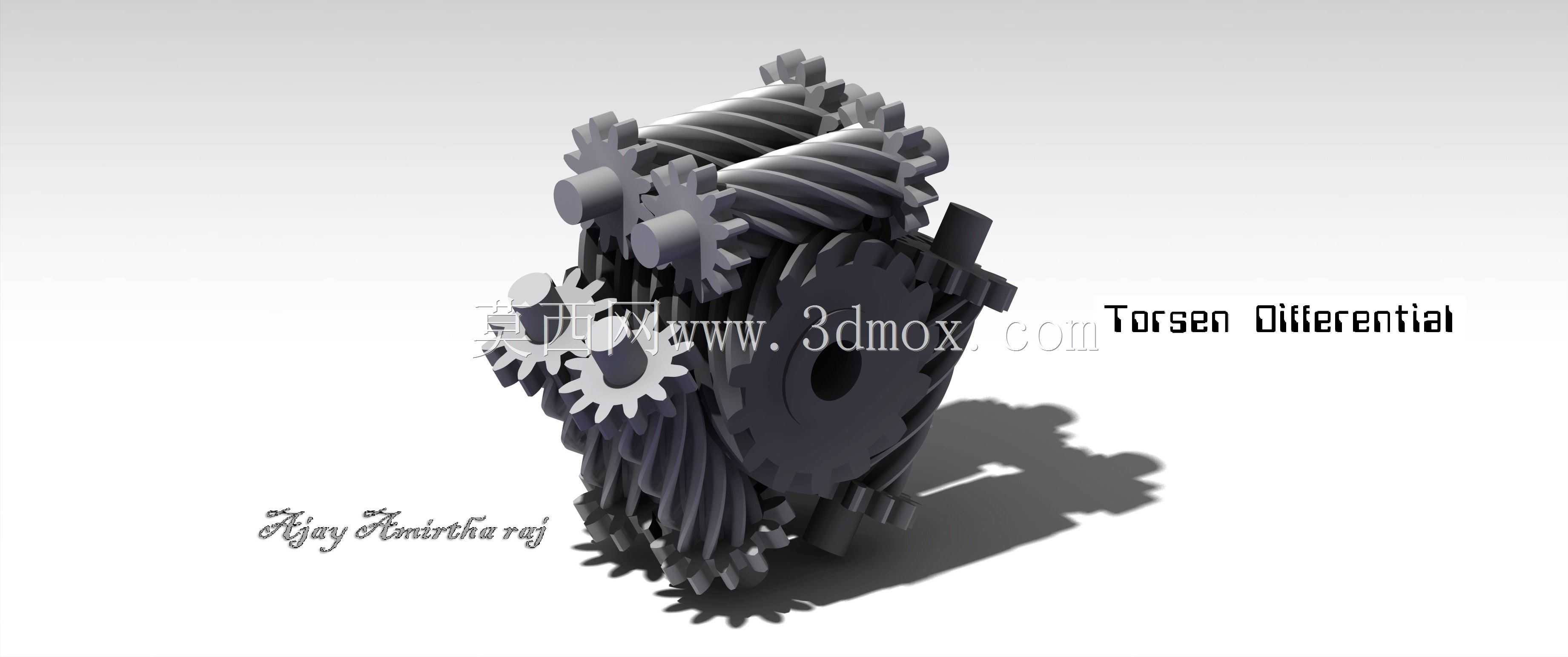

托森差速器作为核心传动部件，广泛应用于乘用车辆四驱系统、高性能越野车辆传动桥、高端赛车传动单元等场景，是实现动力分配与防滑锁止的关键机械结构。在实际车辆运行过程中，该结构承担着向两侧驱动轮传递发动机输出扭矩的核心作用，同时能够根据两侧车轮的转速差自动调整扭矩分配比例，当单侧车轮出现打滑趋势时，可快速将大部分扭矩传递至附着力更强的车轮，避免动力空耗，大幅提升车辆在湿滑路面、非铺装越野路面、高速过弯工况下的行驶稳定性与通过性，相比传统开放式差速器无需额外电子控制系统介入即可实现机械自锁，响应速度更快、可靠性更强，能够适应高强度、高负荷的持续传动工况。从功能特性来看，该差速器依托蜗轮蜗杆传动副的不可逆传动特性实现自锁功能，核心结构包含多组相互啮合的螺旋蜗轮、蜗杆齿轮、行星齿轮轴、差速器壳体等部件，正常直线行驶工况下，两侧车轮转速一致，差速器内部齿轮副无相对转动，动力通过壳体均匀传递至两侧输出轴；当车辆转向或单侧车轮附着力不足出现转速差时，内部蜗轮蜗杆副产生相对转动，利用啮合副的高摩擦阻力实现扭矩自动转移，锁止系数可根据齿轮啮合参数调整，兼顾日常行驶的转向灵活性与极限工况的防滑能力。在设计思路层面，该结构采用紧凑化集成布局，将多组行星齿轮与蜗轮蜗杆副整合在封闭的差速器壳体内，齿轮参数经过精准匹配，螺旋齿形设计能够保证传动过程的啮合平顺性，降低传动噪音与冲击载荷，所有传动部件均围绕中心输出轴对称布置，保证高速旋转状态下的动平衡性能，避免高速行驶时产生额外振动。从安装边界与尺寸适配来看，该结构整体采用圆柱形壳体设计，输入端匹配主减速器从动齿轮的安装法兰接口，两侧输出端适配等速驱动轴的花键连接结构，整体径向尺寸可适配主流车型的驱动桥安装空间，轴向长度预留了与主减速器、桥壳的装配间隙，壳体外部设置有轴承安装位与油封配合面，能够保证装配后与周边部件无运动干涉，润滑介质可通过壳体预留的油道进入内部齿轮啮合区域，保证持续运转过程中的润滑与散热需求，适配常规车辆传动系统的润滑体系，无需额外改造即可实现与现有传动架构的匹配安装。
