不平衡往复式发动机曲柄滑块动力结构

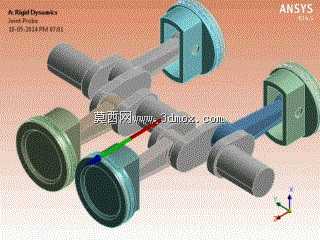

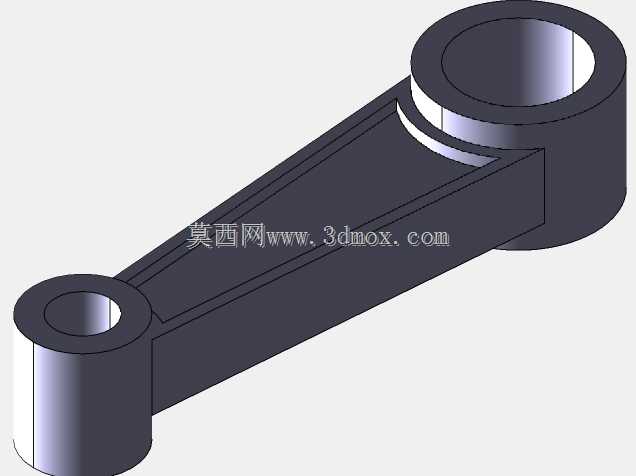

这套动力结构的核心设计逻辑，是通过曲柄滑块机构将活塞的直线往复运动转化为曲轴的旋转运动，同时刻意保留特定量级的不平衡量，用于往复式发动机的动力特性验证、振动特性测试以及动力学仿真分析场景，在小型通用动力、教学实验台架、动力特性验证样机中有着广泛的应用空间。从实际功能来看，该结构完整还原了往复式发动机的核心动力传递路径：活塞部分承接燃烧做功产生的直线推力，通过活塞销将力传递给连杆，连杆下端与曲柄销铰接，将直线往复运动转化为曲轴的旋转扭矩输出，整套结构的不平衡设计并非加工误差，而是针对性保留的设计特征，用于模拟实际发动机运行过程中往复惯性力与旋转惯性力的叠加效果，为后续的平衡优化、振动抑制、支撑结构强度校核提供真实的力学输入条件。在设计思路层面，这套结构没有采用常规量产发动机的全平衡设计，而是针对试验验证场景做了针对性调整：活塞部分采用简化的裙部结构，保留了活塞销座的核心安装特征，既保证了运动过程中的导向精度，又减少了非必要的细节特征对动力学仿真结果的干扰；连杆部分采用工字形截面的简化设计，在保证纵向抗弯、抗扭刚度的前提下，控制了连杆自身的旋转质量，让整套机构的不平衡量主要集中在曲柄端，便于试验过程中通过调整配重块的位置、质量来快速改变整体不平衡度，匹配不同的试验工况需求。从安装边界与尺寸配合来看，活塞的外径与缸套内壁采用间隙配合，预留了热膨胀余量与润滑间隙，活塞销与活塞销座、连杆小头的连接采用全浮式设计，保证运动过程中受力均匀，避免局部应力集中；连杆大头与曲柄销的配合采用剖分式结构的简化表达，预留了轴瓦的安装空间，曲柄部分的偏心距直接决定了活塞的行程长度，整套结构的轴向尺寸严格控制，保证各运动部件在运行过程中不会发生轴向窜动与干涉，曲柄的旋转中心与缸套的中心轴线处于同一平面，避免额外的侧向力带来的异常磨损。在实际应用场景中，这套结构既可以作为动力学教学的演示模型，帮助学习者直观理解往复式动力的运动转换原理，也可以作为发动机前期开发的验证载体，通过调整不平衡量的大小，测试不同平衡方案对整机振动、噪声、输出扭矩平顺性的影响，还可以用于支撑结构的疲劳强度测试，模拟发动机长期运行过程中惯性力对机体、机脚的交变载荷作用。结构的运动副设计全部采用低副连接，转动副与移动副的配合间隙控制在合理范围内，既保证运动过程无卡滞，又避免间隙过大带来的冲击噪声，活塞裙部的受力面做了针对性的加宽设计，平衡做功过程中侧推力对缸壁的压强，减少磨损量，曲柄末端预留了配重安装接口，可根据试验需求快速加装不同质量的配重块，实现不平衡量的无级调整，无需重新加工核心部件。整套结构的外形轮廓完全适配常规单缸发动机的安装空间，缸体连接位置的安装孔位、曲轴输出端的连接尺寸都遵循通用小型发动机的接口标准，可直接替换现有试验台架的对应部件，无需额外设计转接结构，大幅降低试验准备阶段的加工与装配成本。在运动特性层面，这套结构的不平衡设计会在运行过程中产生一阶、二阶往复惯性力，与曲柄旋转产生的离心惯性力形成特定的振动激励，可用于验证不同类型的平衡轴、减震垫的实际效果，为发动机整机的NVH优化提供真实的测试载体，相比完全平衡的结构，这种带预设不平衡量的设计更贴近实际样机开发初期的状态，能够帮助设计人员更早发现动力匹配、结构强度方面的潜在问题，减少后续整机测试阶段的整改工作量。
