自行车后轮叉有限元应力分析结构设计

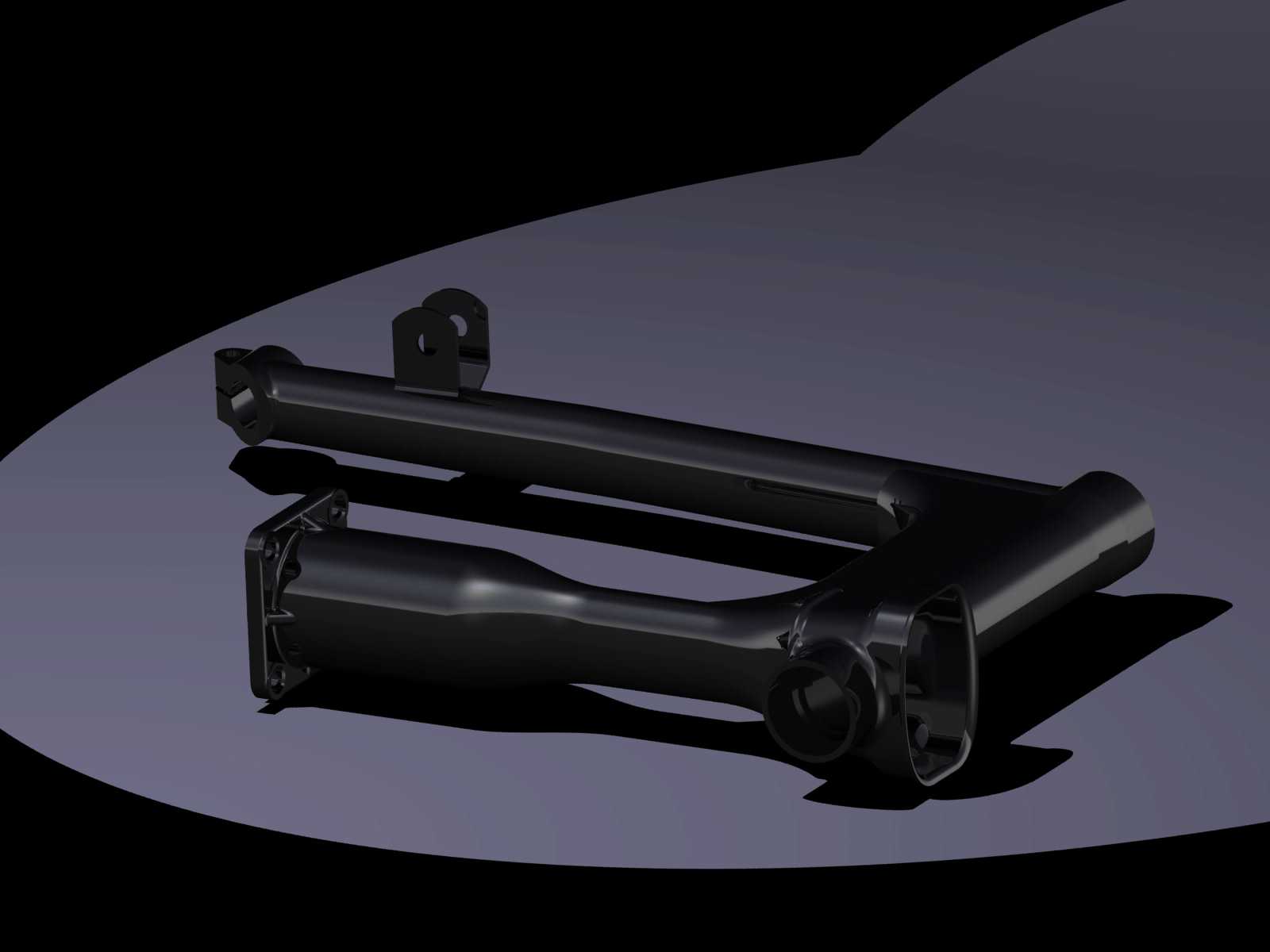

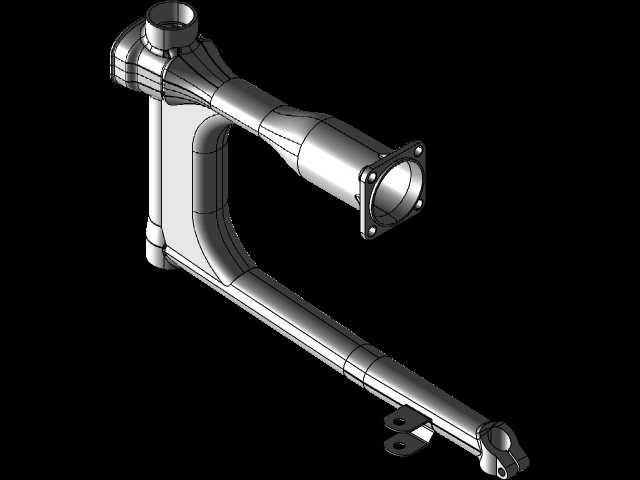

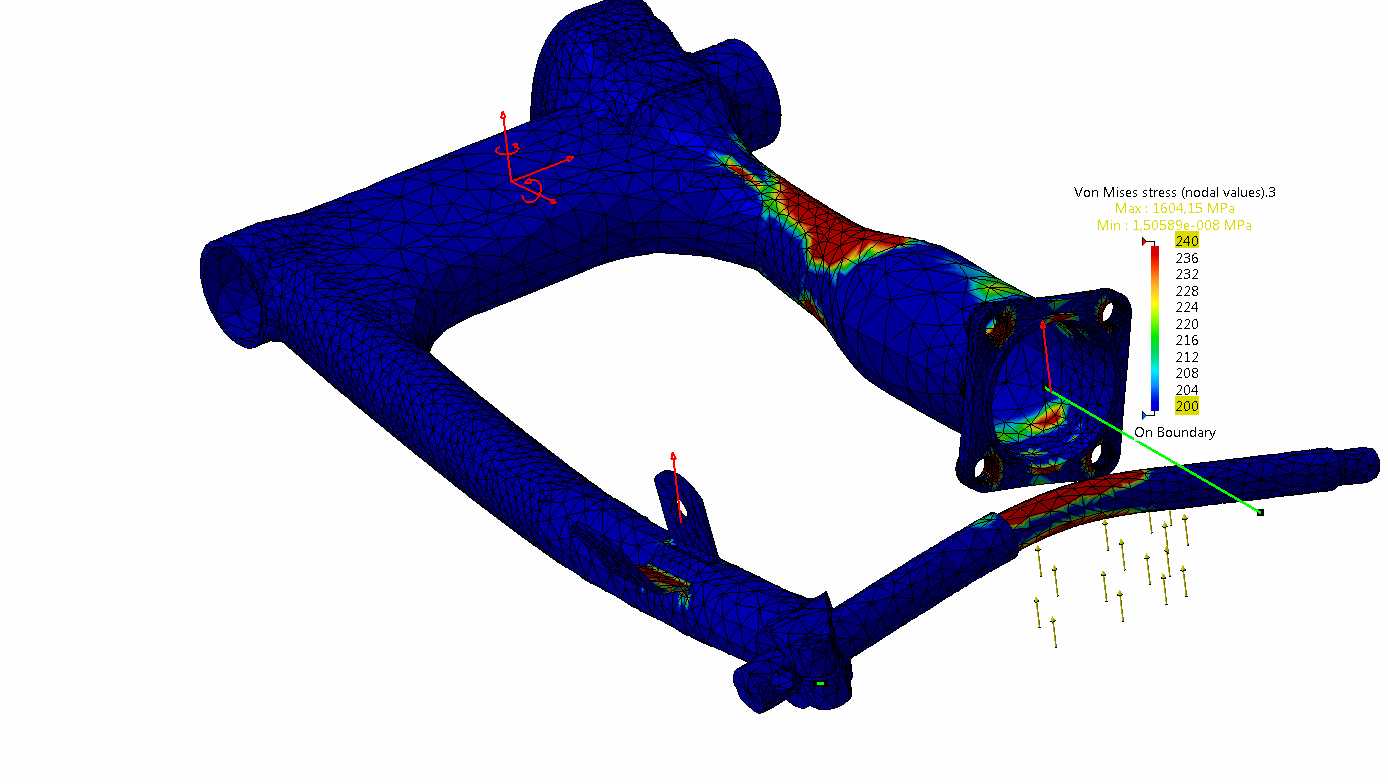

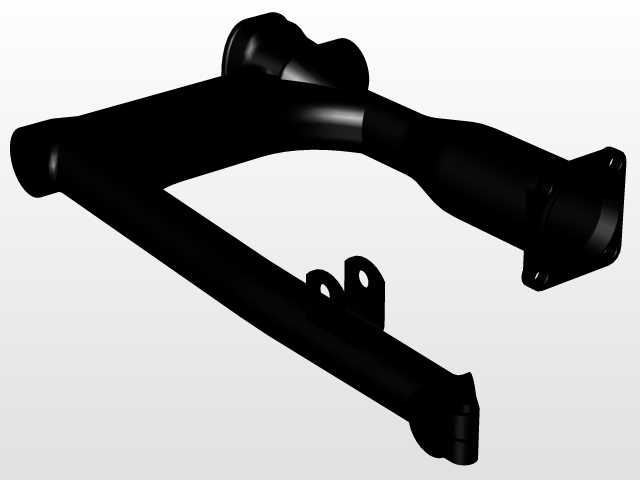

自行车后轮叉作为连接车架主体与后轮轮组的核心承载构件，是骑行过程中传递动力、缓冲路面冲击、保障轮组定位精度的关键结构部件，广泛适配城市通勤车、越野山地车、复古巡航摩托等两轮骑行设备的底盘承载系统，直接决定骑行过程中的操控稳定性、结构耐用性与骑行安全系数。在日常骑行场景中，后轮叉需要同时承接多维度的复杂载荷：包括骑行者踩踏输出的纵向驱动力、过弯时轮组传递的侧向倾覆力矩、颠簸路面带来的垂向冲击载荷，以及制动过程中产生的反向制动力矩，复杂的受力工况对结构的强度冗余、刚度分布、重量控制都提出了极高的设计要求。这款后轮叉的设计以经典巡航车型的后摆臂结构为参考蓝本，采用一体化弯梁式构型设计，整体为对称式双摇臂布局，主体连接端采用大尺寸轴套结构，用于与车架主轴实现铰接配合，预留的安装孔位可直接适配标准后轮轴、刹车卡钳、挡泥板支架等周边配件，安装边界完全匹配常规两轮车的后轮安装间距，无需额外修改车架结构即可完成替换装配。设计过程中采用有限元应力分析方法对结构进行仿真验证，通过对实际骑行工况的载荷模拟，精准识别结构上的应力集中区域，对应力较高的连接根部、轴孔周边区域做了局部增厚与圆弧过渡处理，避免直角结构带来的应力断裂风险，对应力水平较低的非承载区域做了轻量化的壁厚优化，在保障整体结构强度满足长期使用要求的前提下，尽可能降低构件自身重量，减少骑行过程中的簧下质量，提升骑行过程中的操控响应速度与减震效果。结构表面的应力云图直观呈现了不同区域的受力分布状态，红色高应力区域均做了针对性的结构加强，蓝色低应力区域则通过结构优化实现减重，整体结构兼顾了强度可靠性与轻量化需求，既可以满足日常通勤场景下的长期耐用性要求，也能够适配轻度越野场景下的冲击载荷，为两轮骑行设备的后轮承载系统提供可靠的结构支撑，也可为同类型后摇臂部件的结构优化设计提供参考依据。
