山地自行车主链轮传动结构设计

这款山地车主链轮是自行车传动系统的核心动力输入部件，主要应用于各类山地自行车、通勤运动自行车的曲柄驱动端，承担着将骑行者踩踏的扭矩传递给链条、进而带动后轮飞轮驱动车辆前行的核心作用，是决定骑行传动效率、发力响应速度与骑行体验的关键零部件。在实际户外骑行场景中，主链轮需要持续承受踩踏带来的交变冲击载荷，尤其是山地骑行面对颠簸坡道、突发发力爬坡的工况时，链轮的结构强度、齿形啮合精度直接影响传动的稳定性，一旦出现齿形磨损、结构形变，就会引发跳链、掉链甚至传动失效的问题，直接影响骑行安全与体验。

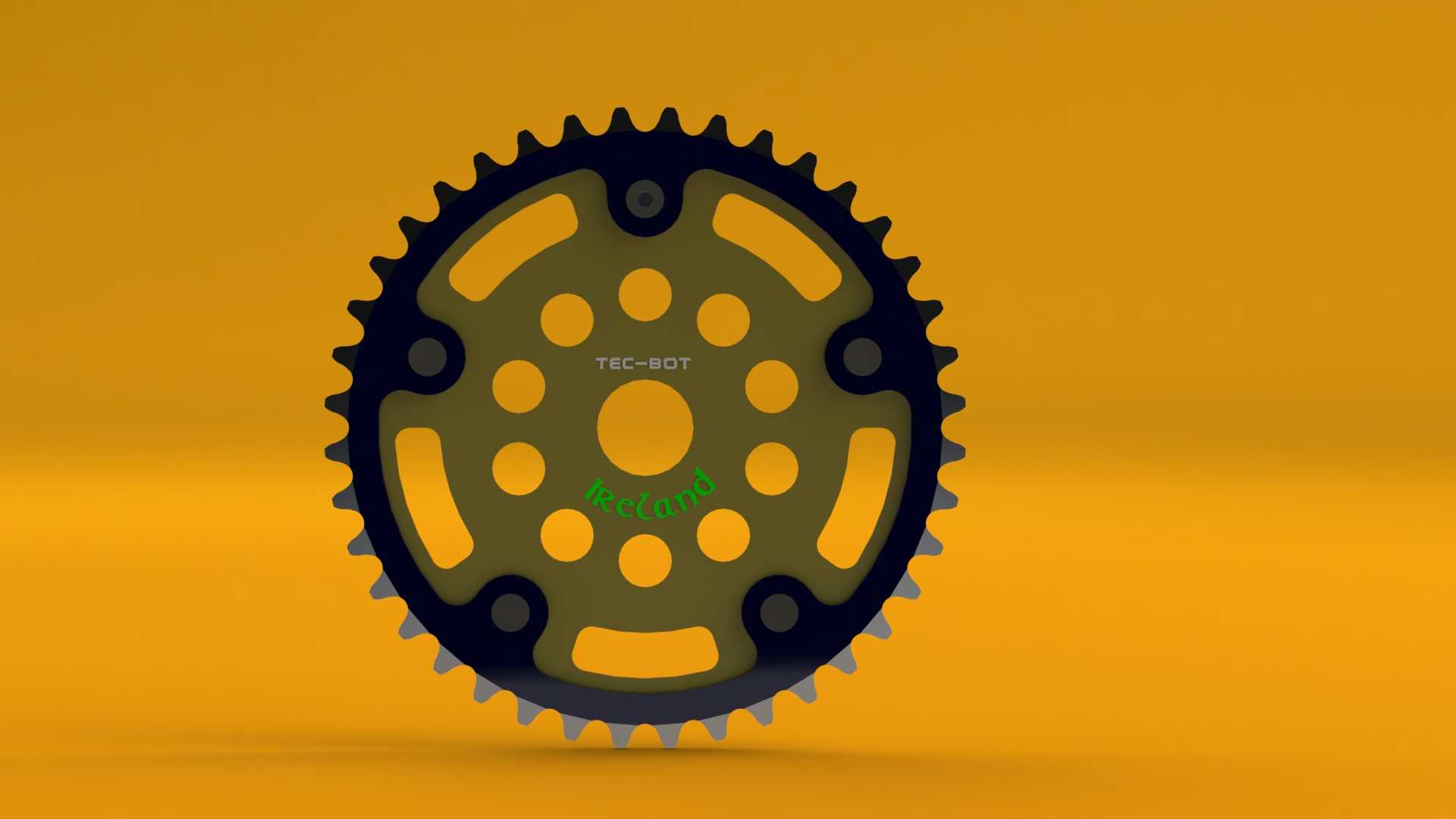

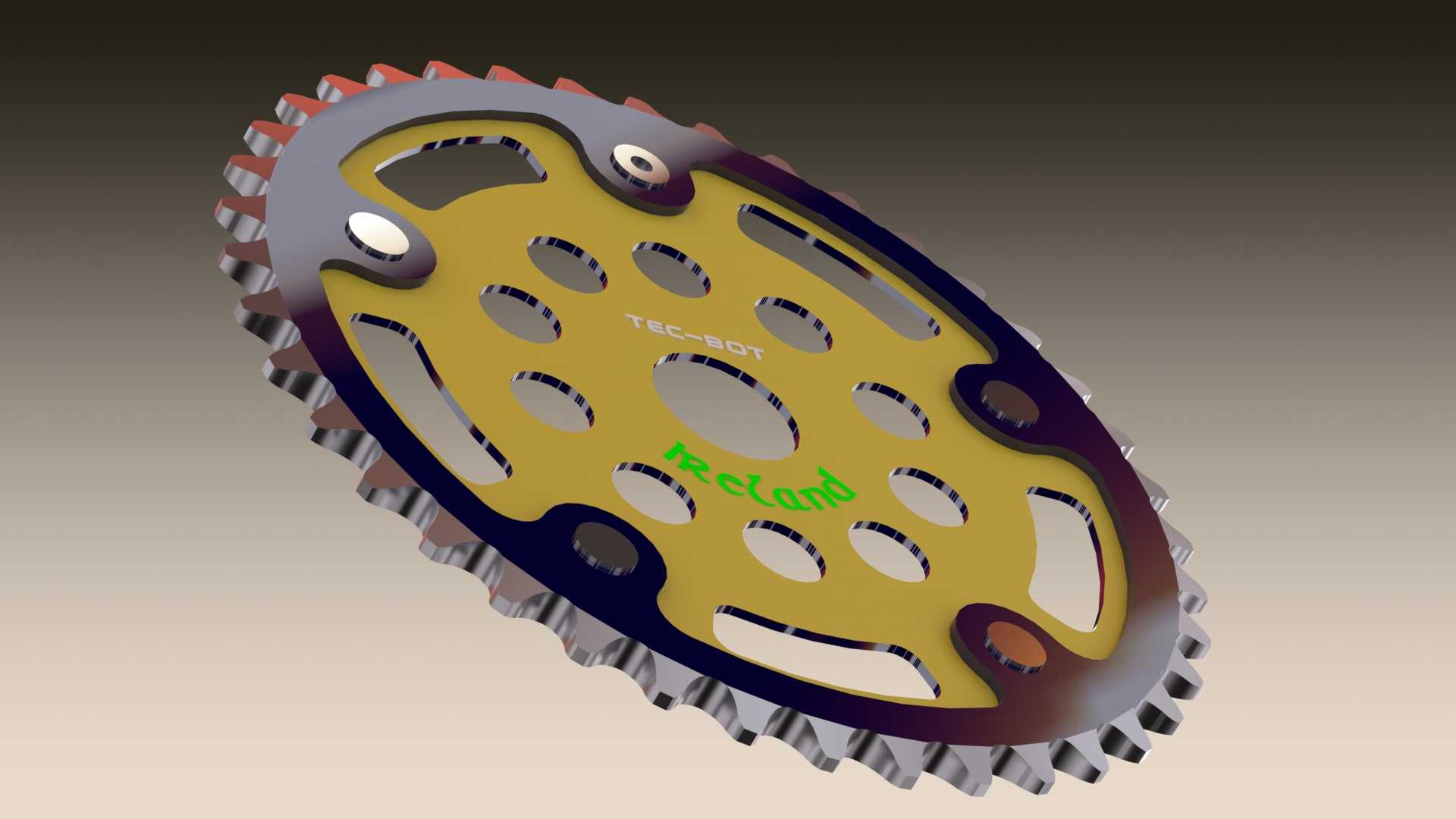

从功能特性来看，这款主链轮采用了多镂空减重结构设计，在保证整体结构强度的前提下，尽可能去除非受力区域的多余材料，有效降低了曲柄端的旋转惯量，让骑行者的踩踏发力更加轻盈，无论是高频踩踏加速还是低速爬坡发力，都能获得更直接的动力反馈。链轮的齿形经过适配优化，能够与标准规格的自行车链条实现顺畅啮合，齿廓边缘做了顺滑过渡处理，减少啮合过程中的链条摩擦与磨损，同时降低传动过程中的异响，提升骑行过程的静谧性。链轮的安装定位孔采用同轴度精准设计，能够与标准方孔或者花键曲柄实现紧密配合，安装后无径向旷量，保证高速旋转过程中的动平衡稳定性，避免踩踏过程中出现晃动感。

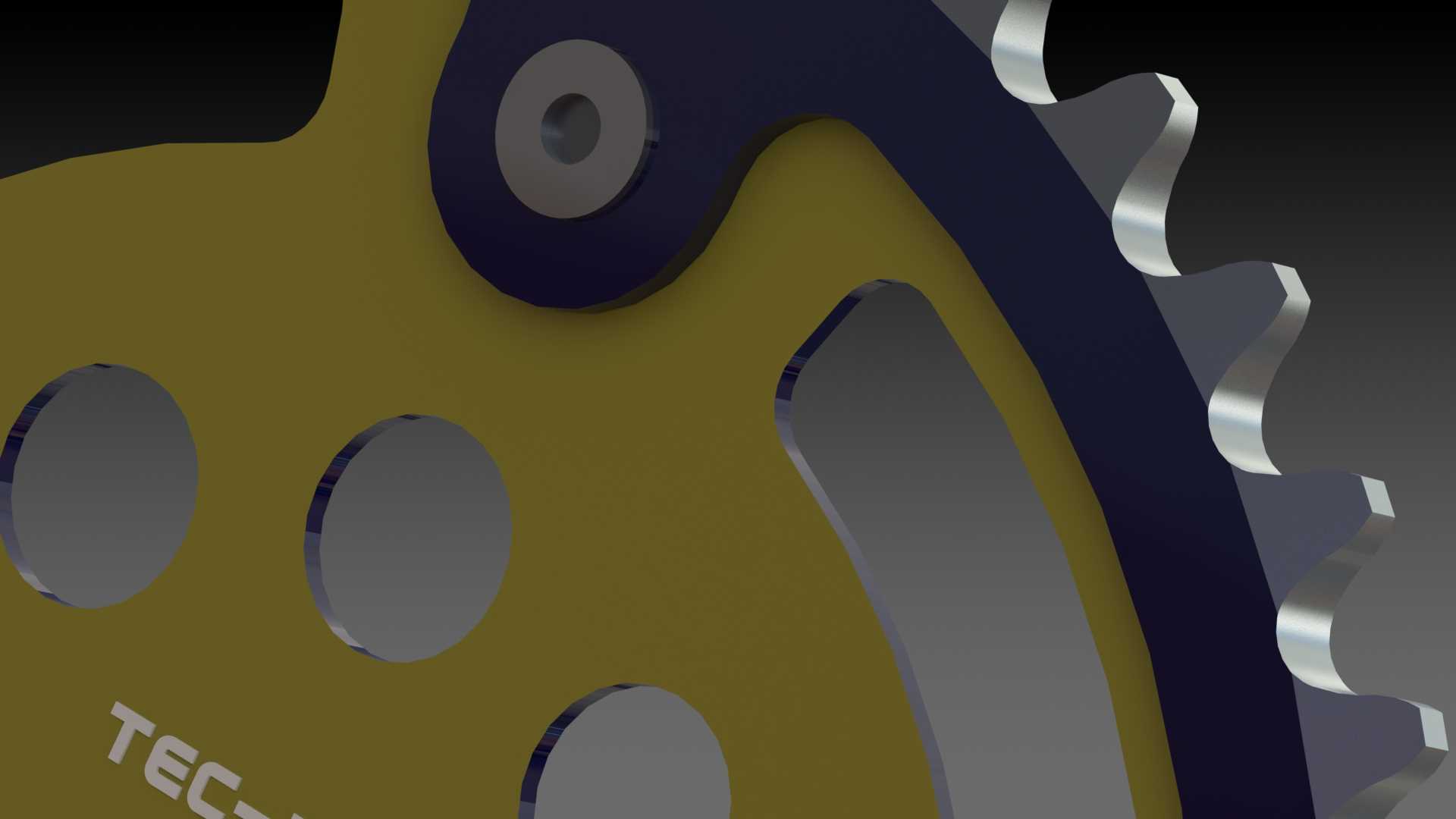

在设计思路上，这款链轮优先平衡了轻量化与结构强度的需求，主体受力区域沿着齿根到安装孔的应力传递路径做了加厚处理，保证踩踏扭矩能够均匀分散到整个盘体，避免应力集中导致的盘体开裂；镂空区域的轮廓采用圆弧过渡，避免锐角结构带来的应力集中问题，同时也能减少骑行过程中泥土、杂物在盘体上的附着，降低户外越野时杂物卡滞链条的概率。从安装边界来看，这款链轮的安装孔位尺寸匹配主流山地车曲柄的安装标准，齿顶圆直径、盘体厚度都符合通用山地车传动系统的适配范围，不需要额外修改车架或者曲柄结构就可以直接替换安装，盘体与车架后下叉、前变速器的间隙预留充足，不会出现变速过程中剐蹭盘体或者车架的问题，能够适配多数主流规格的山地车变速系统，满足日常通勤、户外越野等多场景的骑行传动需求。链轮的表面采用了差异化的色彩分区设计，既能够提升部件的视觉辨识度，也能通过表面处理提升盘体的防锈耐磨性能，延长户外复杂环境下的使用寿命。
