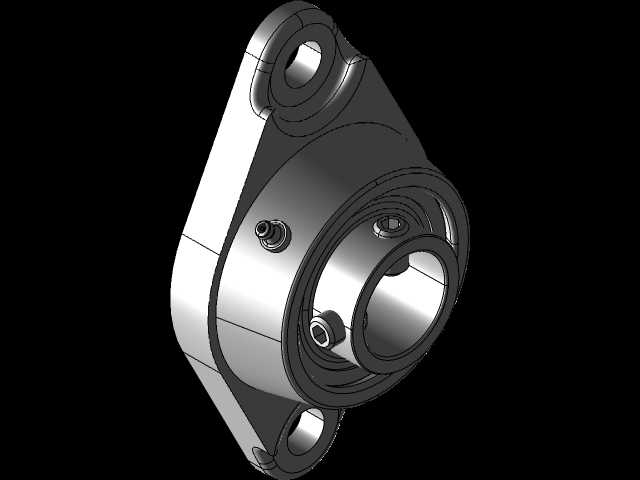

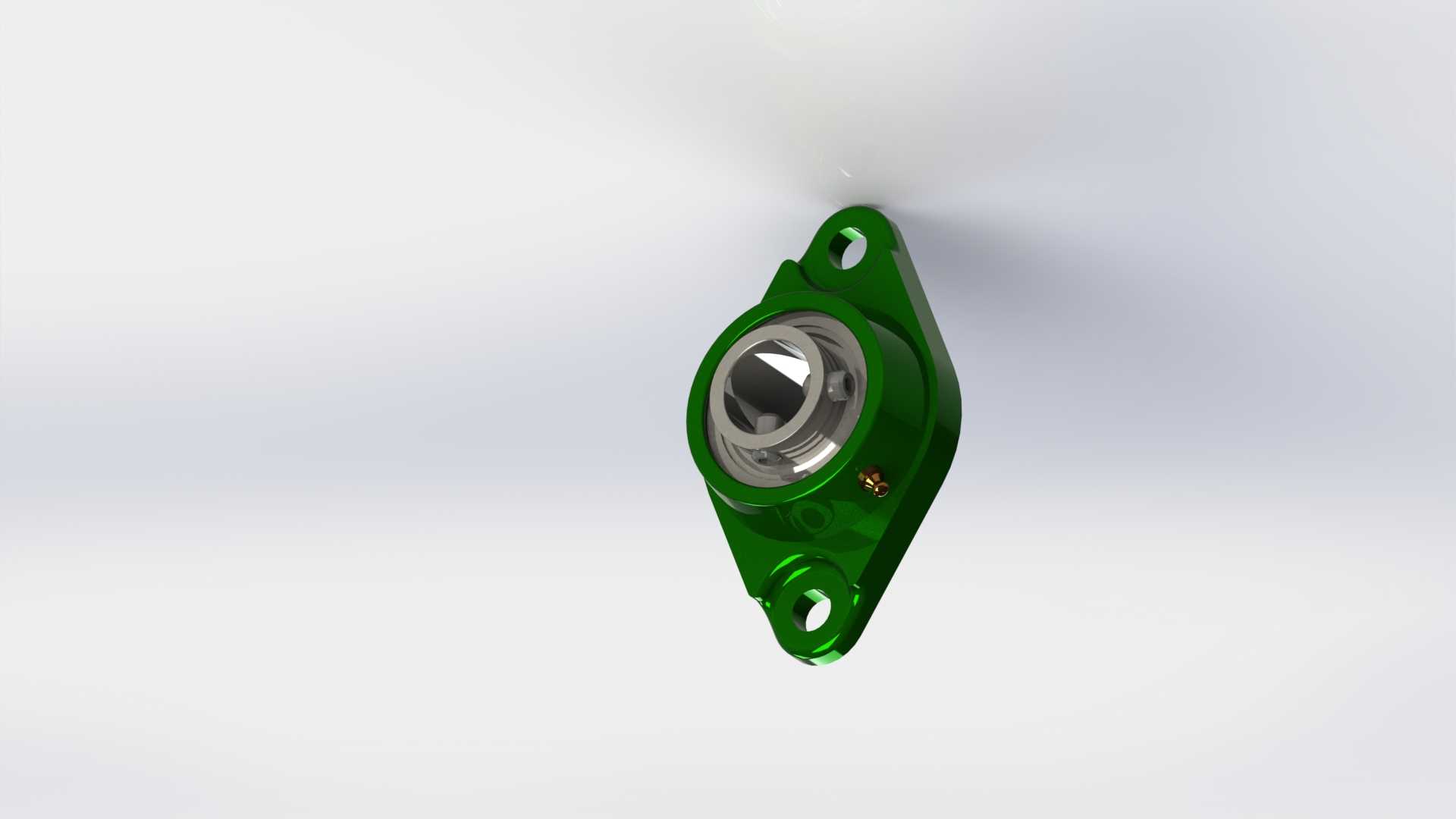

1英寸带锁紧螺钉菱形法兰轴承

这款1英寸规格的菱形法兰轴承，是轻载传动场景中应用十分广泛的支承类零部件，常见于食品输送线、小型农用机具、包装设备从动辊、纺织机械导辊以及轻工自动化生产线的转动支承环节，能够为旋转轴提供稳定的径向支撑，同时可承受一定程度的轴向窜动载荷，适配转速不高、载荷平稳的连续运转工况。在实际使用中，这类带两个锁紧螺钉的法兰轴承无需额外设计复杂的轴承座安装结构，可直接通过法兰盘上的两个安装孔固定在设备的墙板、机架立面或平面支架上，大幅简化设备的装配流程，降低机架加工的精度要求，尤其适合设备改造、小型非标设备搭建时快速选用。从功能特性来看，轴承内圈通过两枚对称布置的锁紧螺钉与穿入的1英寸轴实现紧固定位，能够有效避免轴运转过程中内圈与轴发生相对打滑，相比顶丝锁紧的其他轻型轴承，双螺钉的锁紧结构可提供更均匀的锁紧力，减少轴表面的局部压损，同时在设备启停、正反转切换的工况下保持更可靠的连接稳定性。轴承外圈与菱形法兰座为一体化装配结构，座体采用铸造成型后做表面涂装处理，具备基础的防锈抗污能力，可适配多尘、轻度潮湿的车间作业环境，法兰座的菱形结构相比圆形法兰占用的安装空间更小，两个安装孔的连线与轴承中心形成稳定的三角支承布局，在保证支承强度的同时减少了安装面的占用面积，适合安装空间局促的设备侧边、机架角落位置。在设计思路上，这款轴承的结构充分考虑了现场安装的便捷性，法兰安装孔为贯通式光孔，可直接采用螺栓穿过孔位与机架上的预设螺孔锁紧，无需额外配置螺母；轴承内置的密封结构可阻挡外界粉尘、碎屑进入轴承滚道内部，同时留存内部润滑脂，延长日常维护的间隔周期。从安装边界来看，菱形法兰的两个安装孔中心距适配常规轻型传动的安装标准，轴承内孔为1英寸英制尺寸，适配进口设备、英制规格传动轴的配套替换需求，安装时仅需要保证轴的插入深度与内圈宽度匹配，锁紧螺钉对准轴上的平整卡位位置拧紧即可完成装配，无需复杂的预紧调整，能够大幅缩短现场装配与后期维护更换的耗时。
