带可调手柄的手动锁紧螺母结构设计

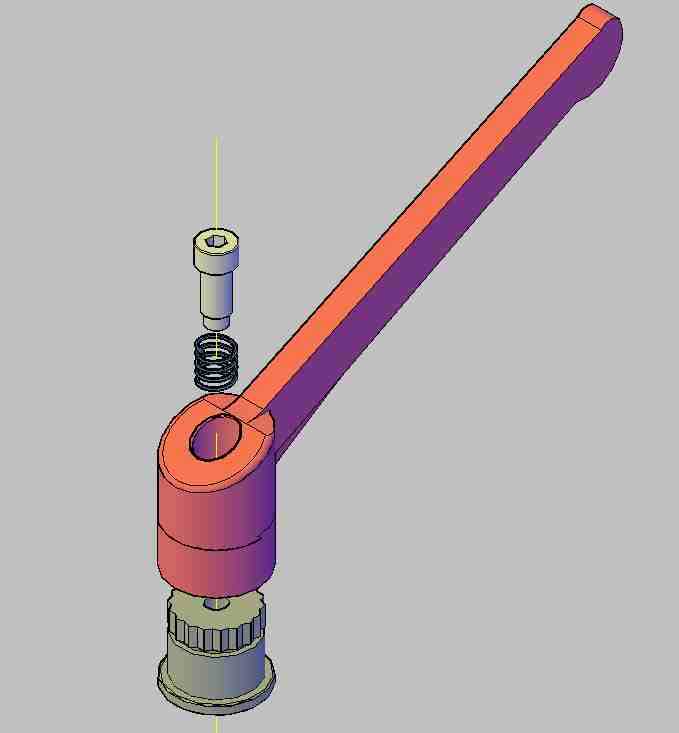

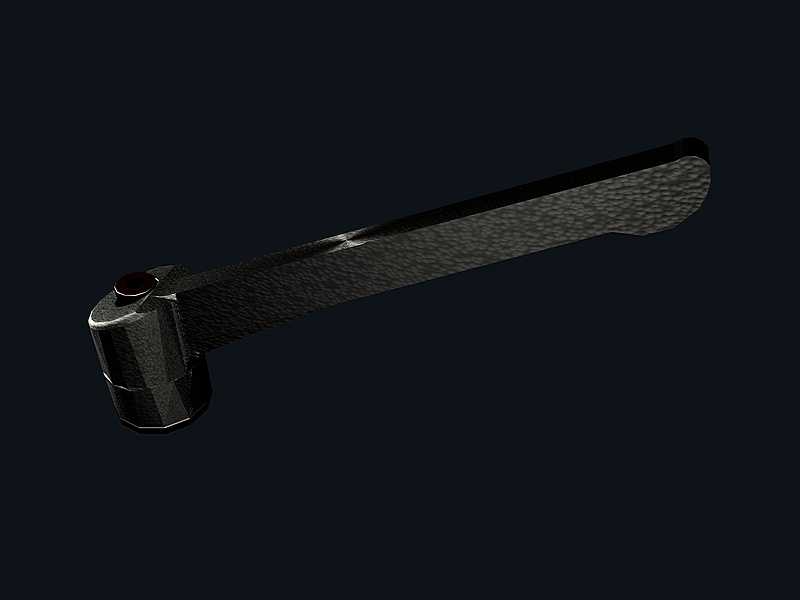

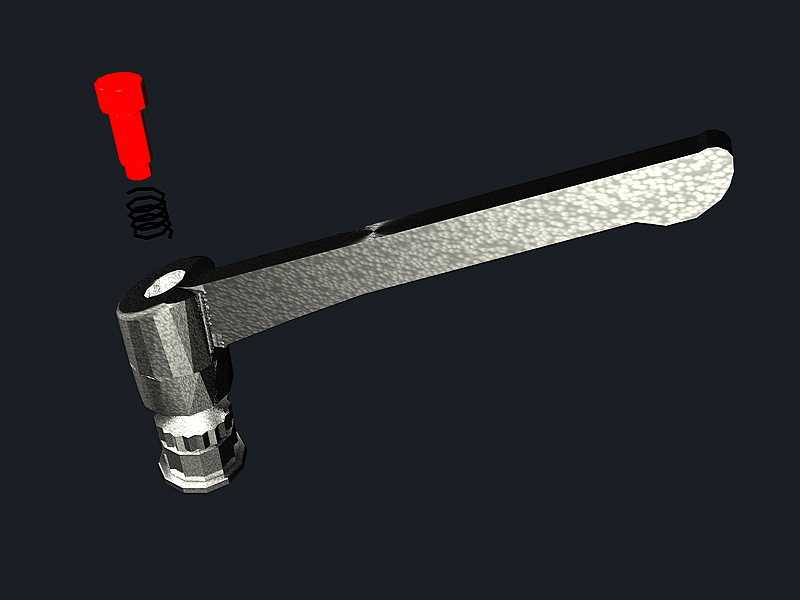

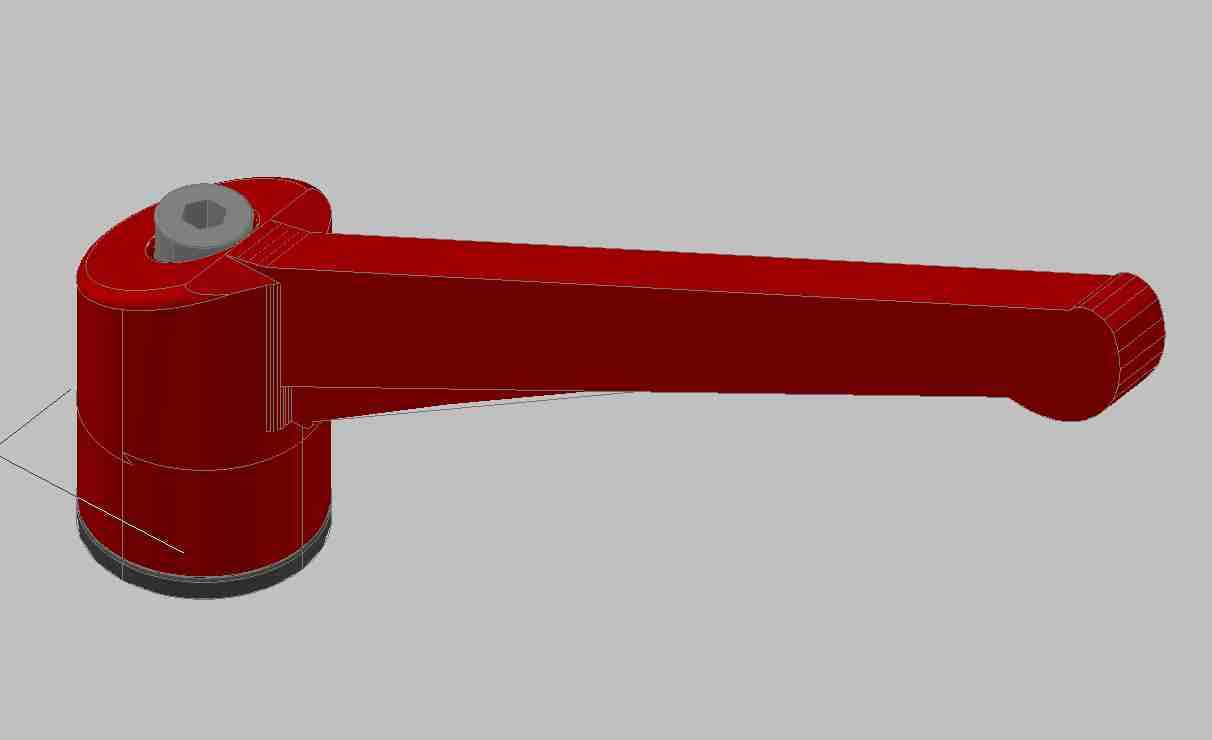

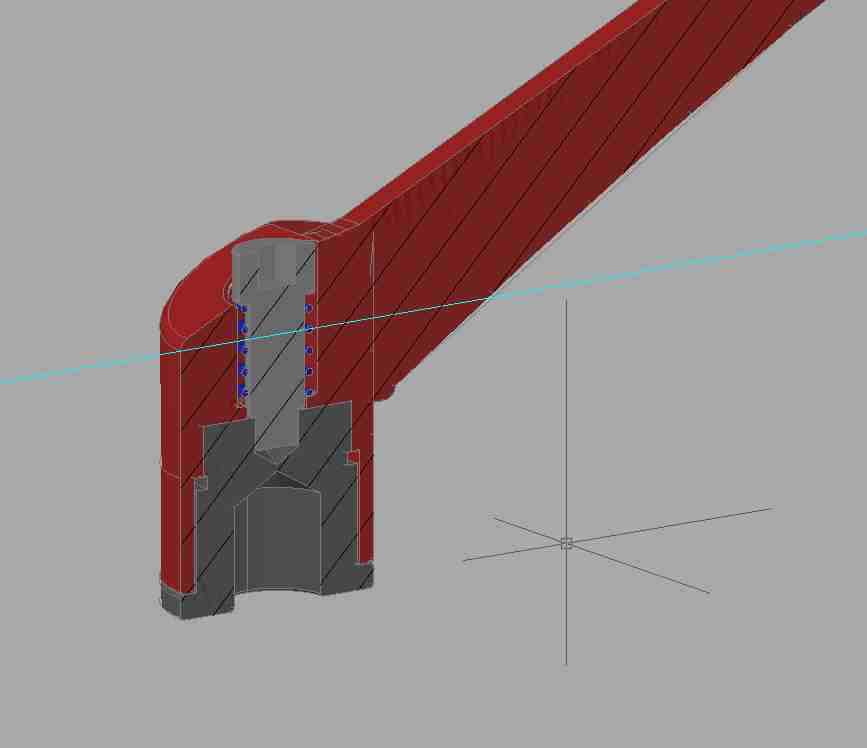

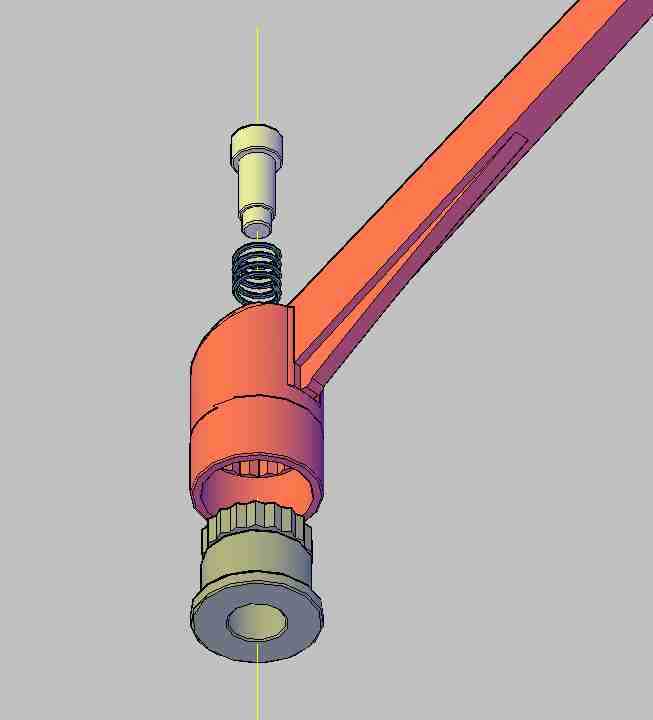

这款带可调手柄的手动螺母，主要应用于需要频繁手动锁紧、松脱的工装夹具、小型设备调试工位、可拆卸机架连接以及轻型机械的手动调节场景，尤其适合没有动力气源、电源的野外检修、临时装夹作业场景，无需额外辅助工具，操作人员徒手即可完成锁紧与松开操作，大幅降低作业准备时间，提升装拆效率。从功能特性来看，该结构集成了长力臂操作手柄、弹簧复位顶销、带齿啮合锁紧套与主体螺母基座，长手柄采用符合人体工学的延伸设计，利用杠杆原理放大操作力矩，操作人员无需施加过大握力即可获得足够的锁紧力，避免传统普通螺母需要配套扳手才能操作的不便；内部的弹簧复位结构可以在手柄抬起时自动顶起啮合齿套，实现手柄的无阻力回转调整，当手柄下压至锁紧位时，齿套与螺母基座的端面齿完全啮合，锁止手柄的回转自由度，避免设备运行过程中受振动影响出现手柄回转、螺母松脱的问题，保障连接可靠性。在设计思路上，这款结构优先考虑手动操作的便捷性与锁紧的可靠性，将螺母的回转受力与手柄的锁止功能拆分设计，主体螺母部分采用标准内螺纹适配常用规格的外螺纹杆件，无需对原有连接螺杆做特殊定制，具备极强的适配性；手柄与螺母基座的连接采用同轴嵌套设计，整体回转中心与螺母轴线完全重合，避免操作过程中出现偏载力矩，防止螺纹受力不均出现滑牙、磨损过快的问题；端面齿采用大模数渐开线齿形，啮合接触面积大，抗挤压能力强，即便长期频繁操作也不会出现齿面崩损、打滑的问题。从安装边界来看，该螺母整体径向尺寸略大于同规格标准六角螺母，预留了手柄的回转收纳空间，安装时需要在螺母周向预留足够的手柄摆动空间，避免与周边相邻构件发生运动干涉；轴向尺寸相比标准螺母增加了弹簧与齿套的堆叠高度，设计安装位时需要预留对应的轴向容纳空间，保障手柄可以完成完整的下压锁止、抬起调整动作；螺母下端的定位凸台可以与被连接件的定位孔配合，实现安装时的快速同轴定位，降低安装对位的难度，同时避免螺母锁紧过程中出现径向偏移，保障连接面的受力均匀。整体结构没有复杂的异形构件，加工难度低，日常维护仅需定期在齿面与弹簧位置涂抹少量润滑脂即可长期稳定使用，非常适合各类需要手动快速调节、频繁装拆的机械连接场景。
