40mm规格小型轴流散热风机结构设计

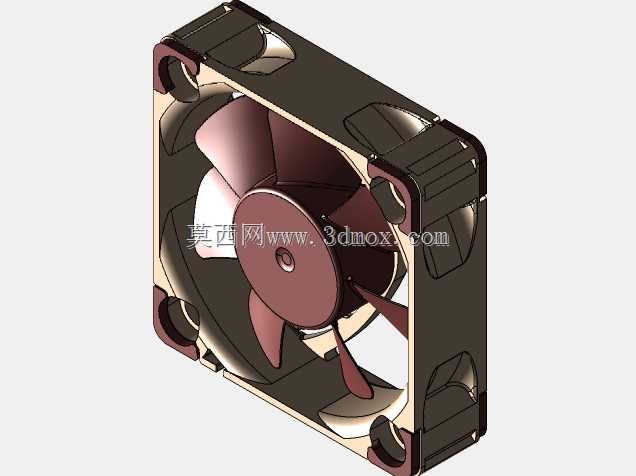

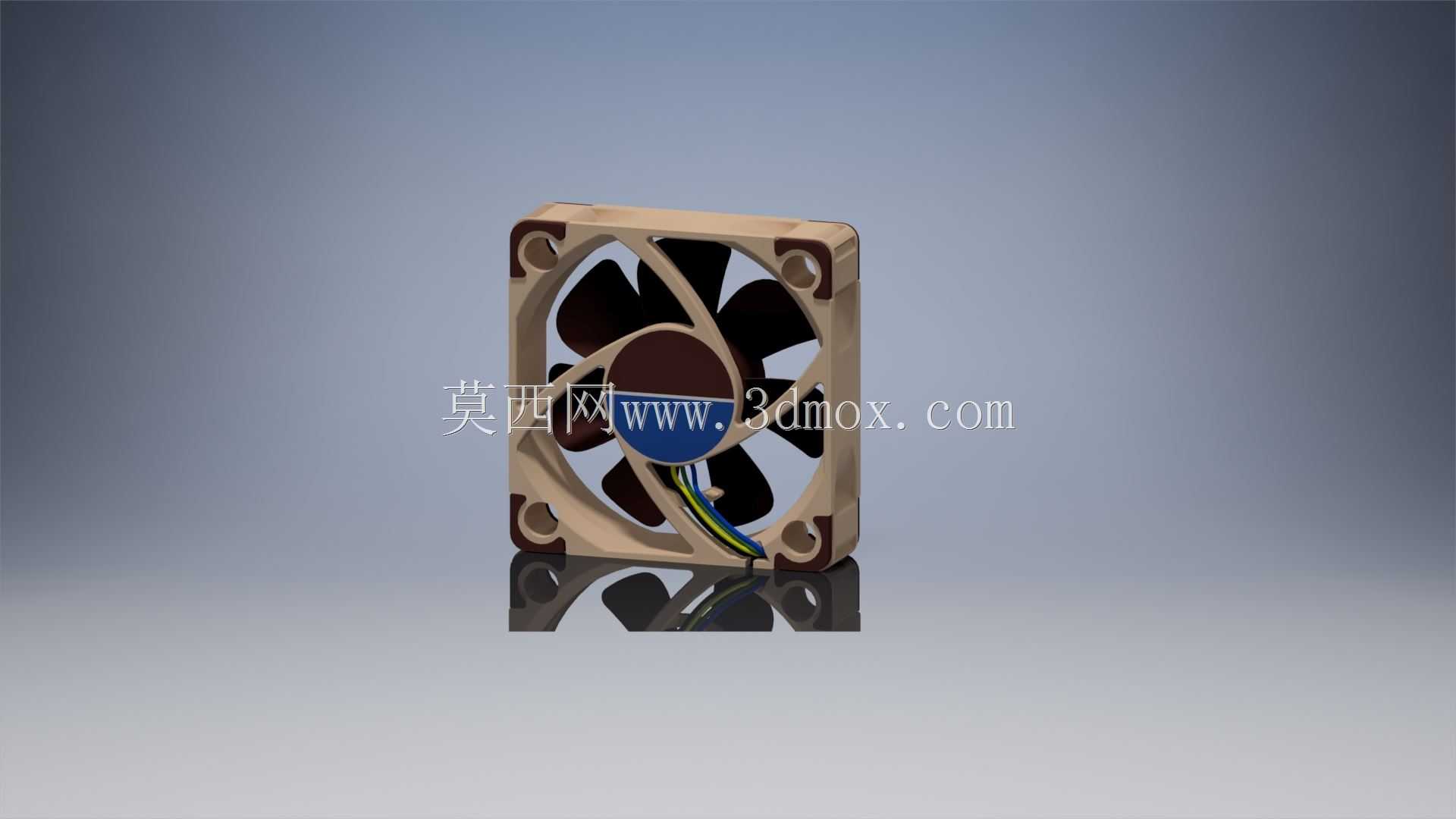

这款小型轴流散热风机，是针对紧凑空间散热需求打造的风冷组件，核心应用场景覆盖高密度电子设备、小型工控机箱、嵌入式硬件模组、紧凑型电源模块、迷你ITX主机等对安装空间有严格限制的散热场景，能够在狭小的装配空间内提供稳定的定向气流，带走电子元器件工作产生的积热，避免设备因过热出现性能降频、元器件寿命衰减甚至硬件损坏的问题。从实际用途来看，这类小尺寸风机是紧凑型电子设备热管理系统的核心执行部件，相比被动散热结构，它能够通过主动对流大幅提升热交换效率，在有限的空间内实现更高的散热功率承载，适配低功耗到中等功耗的硬件散热需求，既可以单独作为独立散热单元使用，也可以多台组合排布，在密集设备仓内形成定向风道，实现整体仓内的空气循环散热。在功能特性上，这款风机采用经典的轴流送风结构，扇叶经过曲面弧度优化，能够在较低的转速下实现足够的风量输出，同时兼顾运行噪音控制，避免风机运转产生的噪音影响设备使用体验；外框采用一体化成型结构，四个角预留标准安装孔位，能够适配行业通用的安装固定方式，接线端预留多色引线，可直接对接设备内部供电与调速电路，支持转速调节功能，可根据设备实时温度动态调整风机转速，平衡散热效果与能耗、噪音表现。设计思路上，这款风机严格遵循紧凑化设计原则，在保证结构强度与扇叶运转安全间隙的前提下，尽可能压缩外框的整体尺寸，将外框的外形尺寸控制在40x40x10mm的极小规格内，适配厚度空间极度受限的安装场景；扇叶与外框之间预留均匀的安全运转间隙，既避免扇叶运转时与外框产生摩擦异响，也能减少间隙处的气流紊流，提升送风效率；中心电机区域采用紧凑化排布，在容纳定子、转子与驱动电路的前提下，尽可能缩小中心区域的遮挡面积，提升有效通风面积，让气流能够更顺畅地穿过风机主体，减少风阻损耗。在外形尺寸与安装边界上，这款风机的外轮廓为标准正方形，边长40mm，整体厚度仅10mm，四个安装孔的孔位间距符合行业通用的小尺寸风机安装规范，安装时仅需要在对应安装面预留匹配的孔位，预留不小于11mm的厚度装配空间即可完成安装，不会额外占用过多的设备内部空间；风机进出风面无突出结构，可紧贴散热鳍片或者设备仓壁安装，进一步压缩整体装配后的占用空间，适配各类紧凑型电子设备的内部布局要求，为硬件设计师提供更灵活的空间排布选择。
