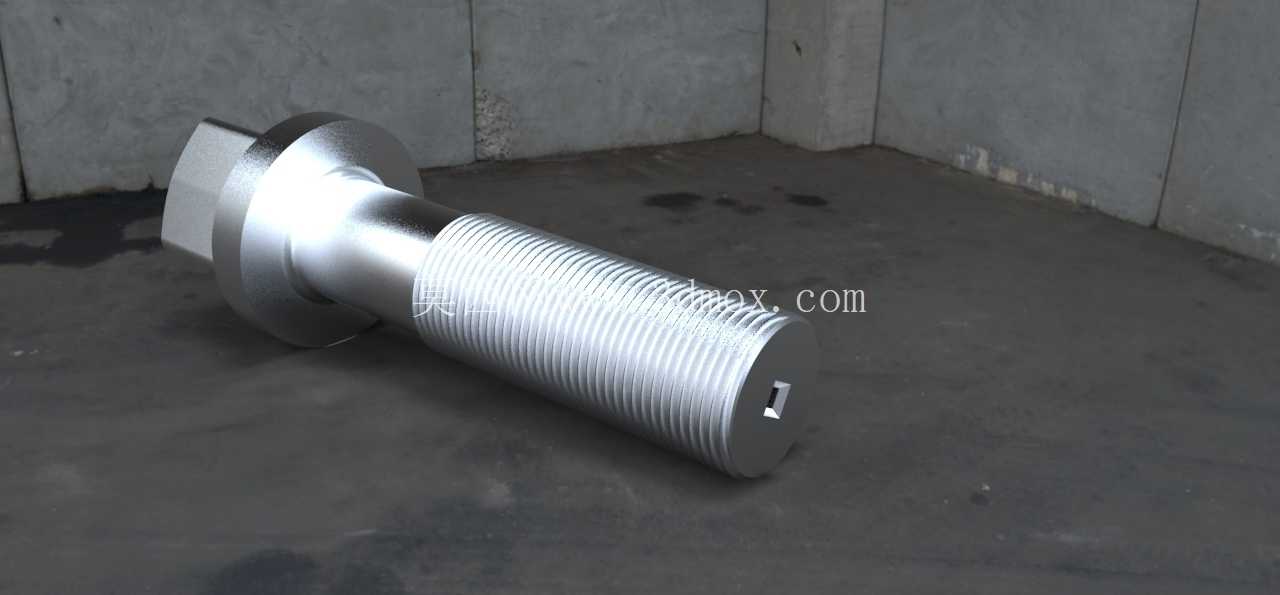

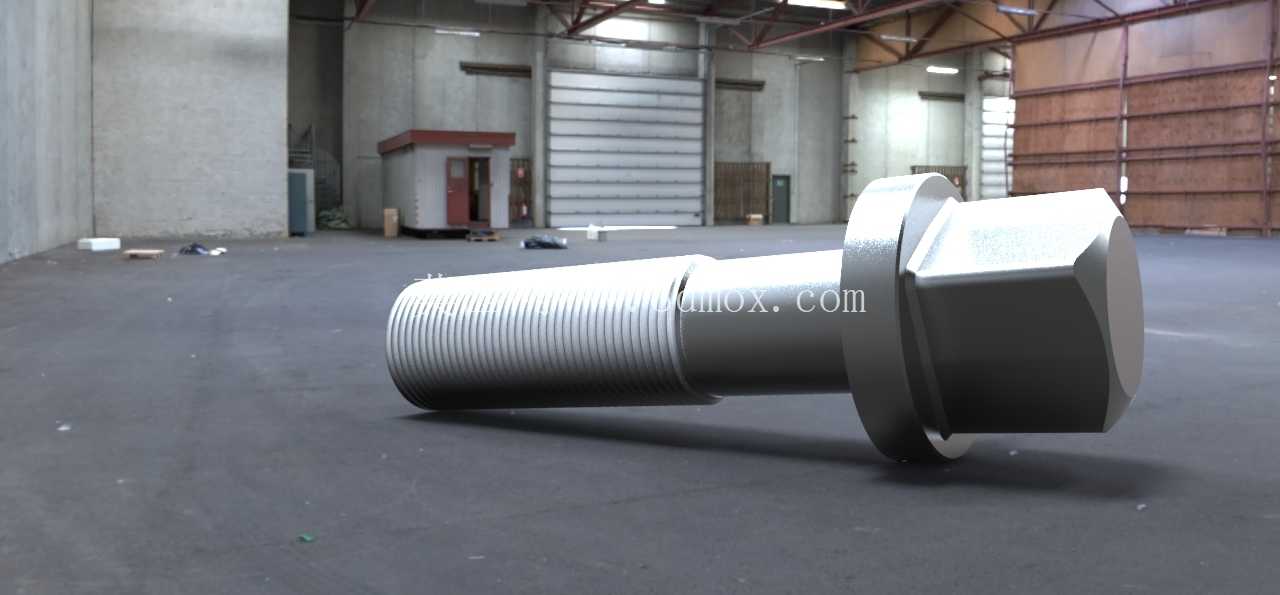

DIN478标准M12x45方颈带垫螺栓结构

　　从结构设计细节来看，该螺栓的法兰面与螺杆为一体式加工成型，相比额外加装平垫圈的组合结构，一体式法兰的承压面积更大，锁紧时可将螺母施加的压紧力均匀分散到被连接件表面，能有效降低被连接件接触面的压溃风险，针对铝合金型材、薄钢板等强度较低的被连接基材，这种结构可省去额外加装大平垫圈的工序，同时避免长期受振动载荷时垫圈移位、脱落引发的连接失效问题。螺纹段采用M12标准粗牙设计，螺距为1.75mm，螺纹公差带适配常用的6H级内螺纹，可与标准六角螺母、法兰面螺母直接配套使用，螺纹收尾处设计有合理的退刀结构，避免螺纹末端与光杆段衔接处出现应力集中，在承受交变拉载荷、横向剪切载荷的工况下，该过渡结构可降低应力集中系数，提升螺栓整体的抗疲劳性能。这款DIN478标准的M12规格紧固件，在重型设备机架拼接、工装夹具定位、输送线导轨固定、模具模架锁附等场景中应用广泛，区别于普通外六角螺栓的核心设计，是其螺杆根部集成的一体式法兰承压面，以及头部下方的方颈卡位结构，在实际装配作业中，方颈结构可直接卡入被连接件的预制方孔内，无需额外使用工具固定螺栓头部即可完成螺母锁紧，能有效避免拧紧过程中螺栓跟转的问题，大幅提升装配环节的作业效率，尤其适合单侧操作空间受限、无法伸入扳手固定螺栓头的安装工况。

　　光杆段的直径尺寸略小于螺纹大径，装配时光杆段可顺利穿过预制的安装通孔，不会与孔壁发生剐蹭损伤螺纹，同时光杆段的表面粗糙度控制在合理区间，在需要螺栓承受横向剪切力的铰制孔应用场景中，可根据装配需求选配对应公差等级的加工精度，实现螺栓杆与安装孔的过渡配合，承担横向载荷的传递作用。头部采用外六角结构，对边尺寸符合标准紧固件的工装配套要求，可适配常规的开口扳手、套筒扳手、电动拧紧工具，无需定制特殊工装即可完成装配作业，头部与法兰面的衔接处做了圆弧过渡处理，避免热处理及受力过程中出现应力开裂问题，法兰面的下表面设计有清晰的防滑齿纹，在被连接件表面为粗糙金属面时，齿纹可嵌入接触面表层，进一步提升锁紧后的防松性能，降低振动工况下螺栓松动的概率。

　　从安装边界尺寸来看，该螺栓公称长度为45mm，安装时需核算被连接件的总叠厚，搭配螺母及弹性垫圈的厚度后，需保证螺纹末端露出螺母2-3个螺距，既避免螺纹旋合长度不足导致连接强度不够，也不会因螺栓过长造成螺纹外露过多干涉周边其他零部件。方颈段的尺寸与对应规格的方孔尺寸匹配，预制安装孔时需保证方孔的位置度公差，避免方颈无法顺利卡入导致装配受阻，法兰面的外径大于常规M12平垫圈的外径，安装时无需额外加装平垫圈即可覆盖更大的承压范围，针对表面有涂层、漆面的被连接件，法兰面的大承压面可避免锁紧时压坏表面涂层。

　　在实际选型应用中，该款螺栓常被用于物流货架的横梁与立柱连接、自动化设备的型材框架搭建、工程机械的覆盖件固定、铸造模具的模板拼接等场景，相比普通外六角螺栓，其自带的法兰承压面与方颈防转结构，可减少装配时的零件数量，降低现场物料管理的复杂度，同时一体式结构的强度更高，在承受冲击载荷、振动载荷的工况下连接可靠性更优。建模过程中严格遵循DIN478标准的尺寸公差要求，对螺纹牙型、方颈尺寸、法兰面厚度、头部对边尺寸等关键参数做了精准还原，模型的各部分结构衔接处均做了符合实际加工工艺的圆角处理，没有出现尖锐直角、结构干涉等不符合实际生产的设计问题，可直接用于装配模拟、工装设计校核、标准件库搭建等场景，帮助结构设计人员在整机设计阶段完成连接结构的干涉检查、安装空间校核，提前规避装配环节可能出现的空间不足、孔位不匹配等问题。
