工业管道用黄铜截止阀结构展示

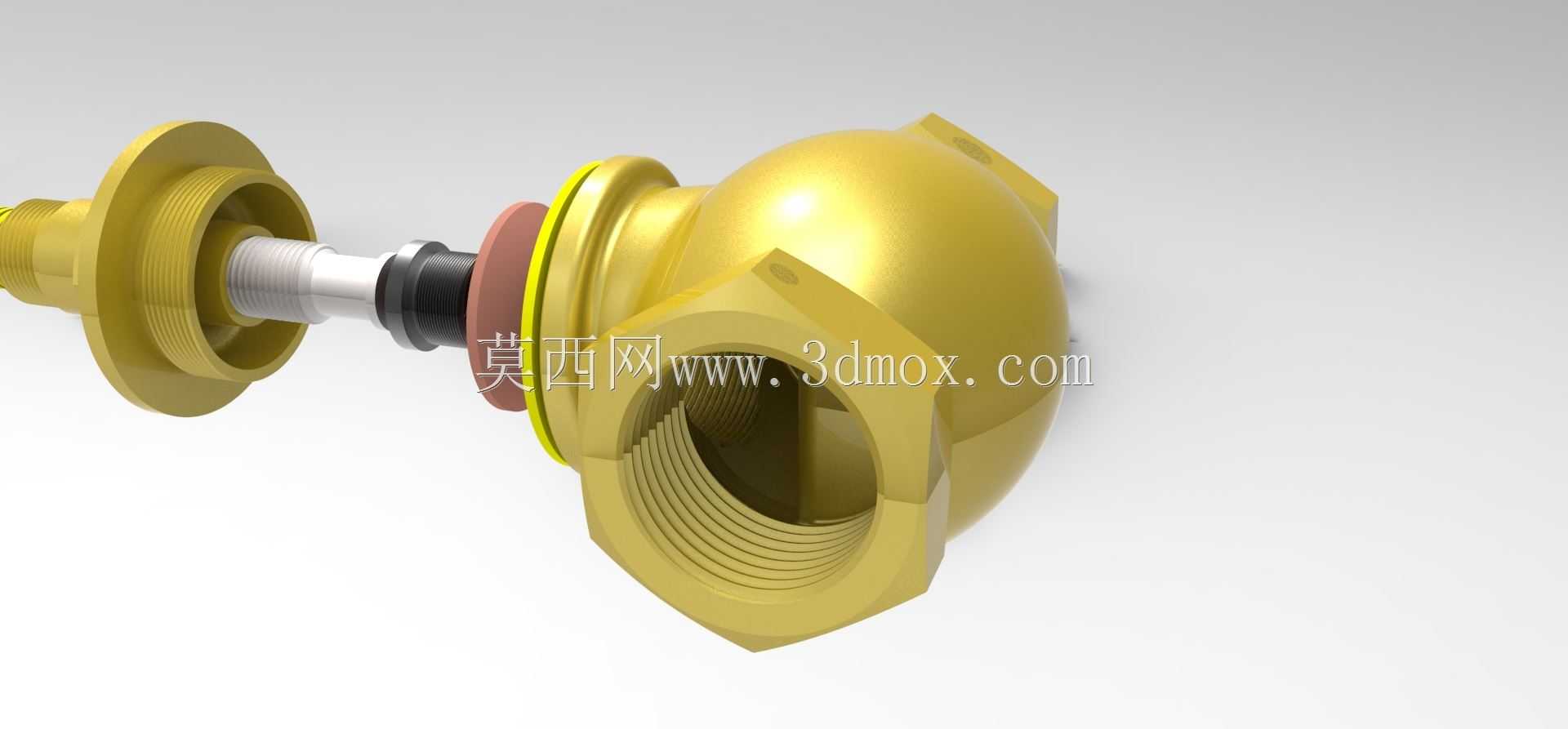

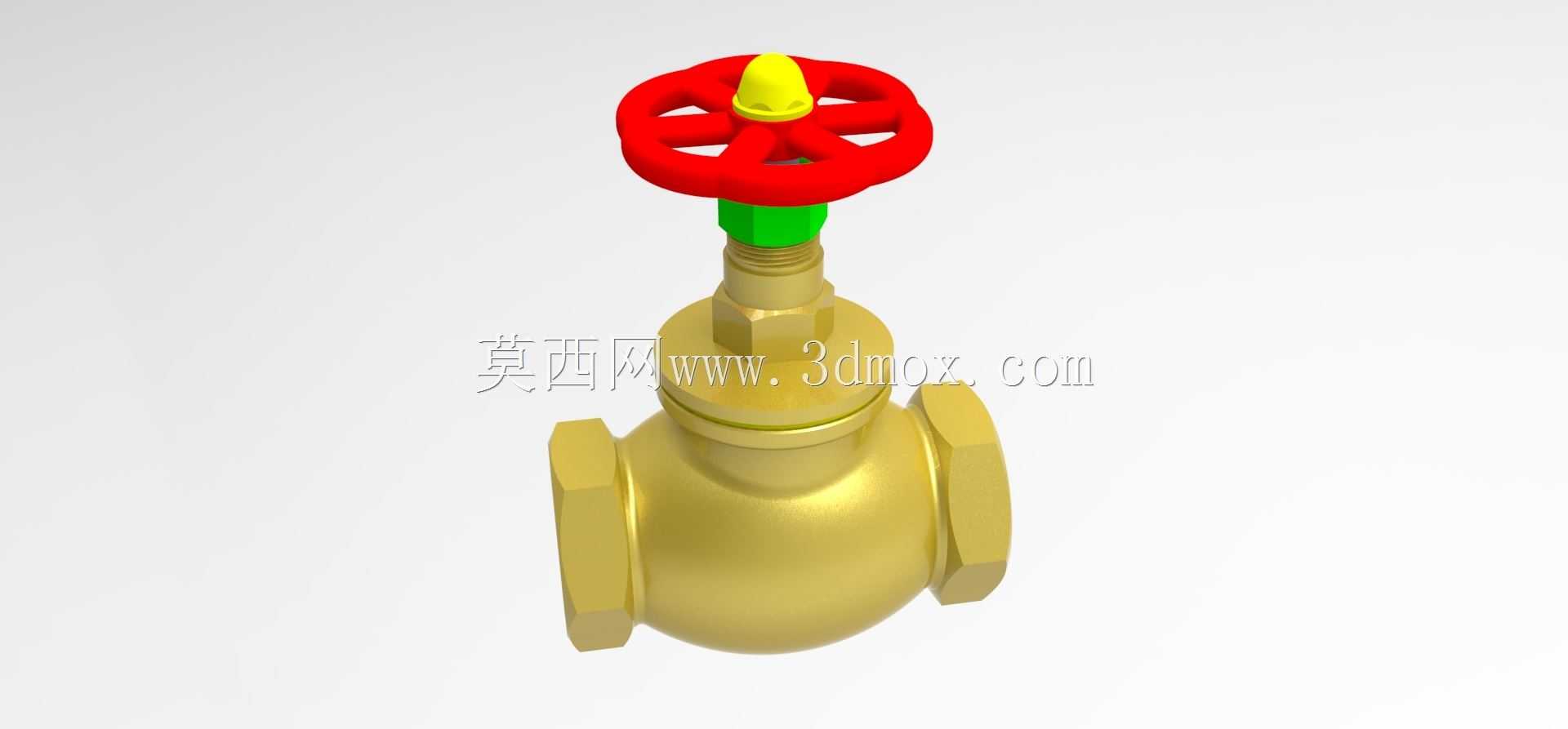

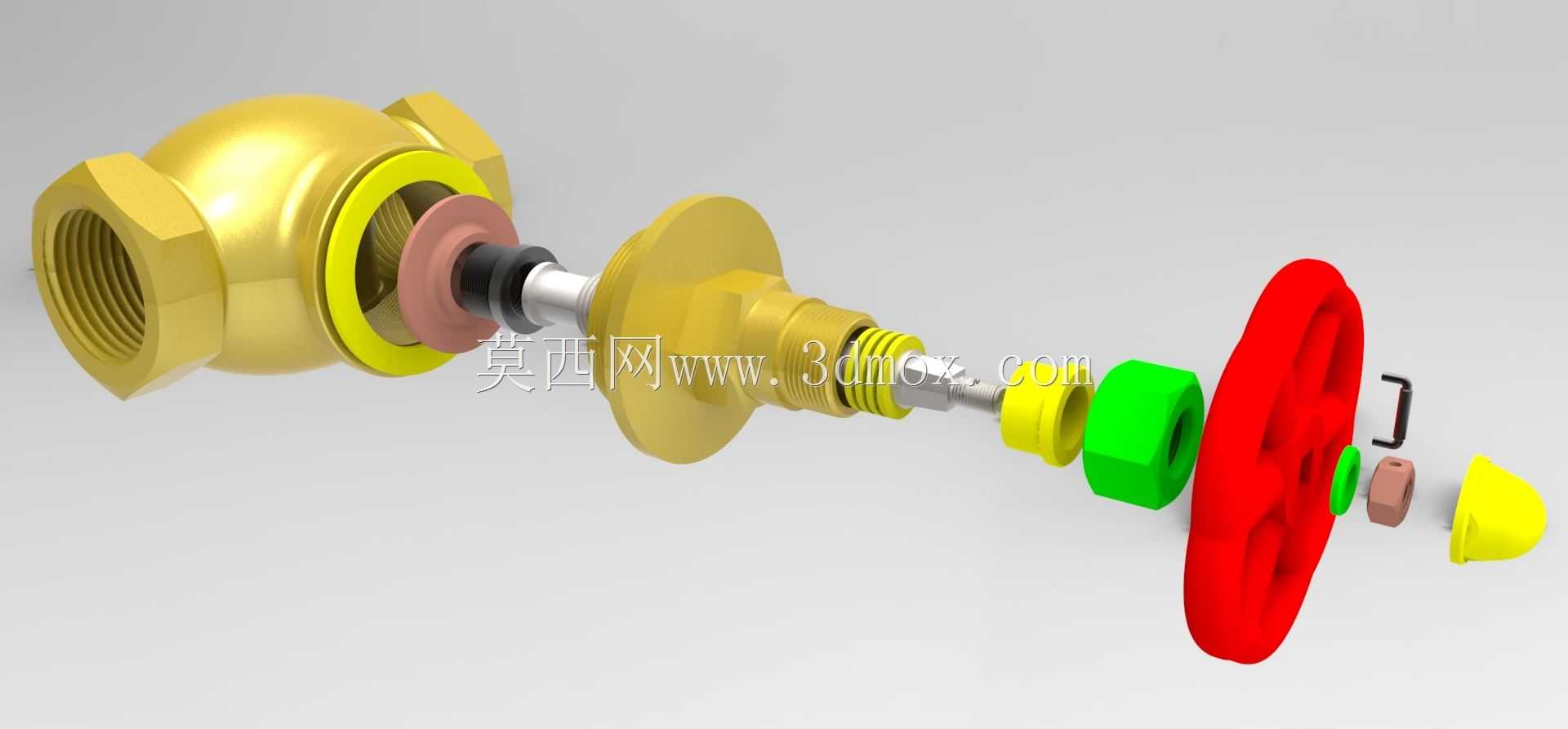

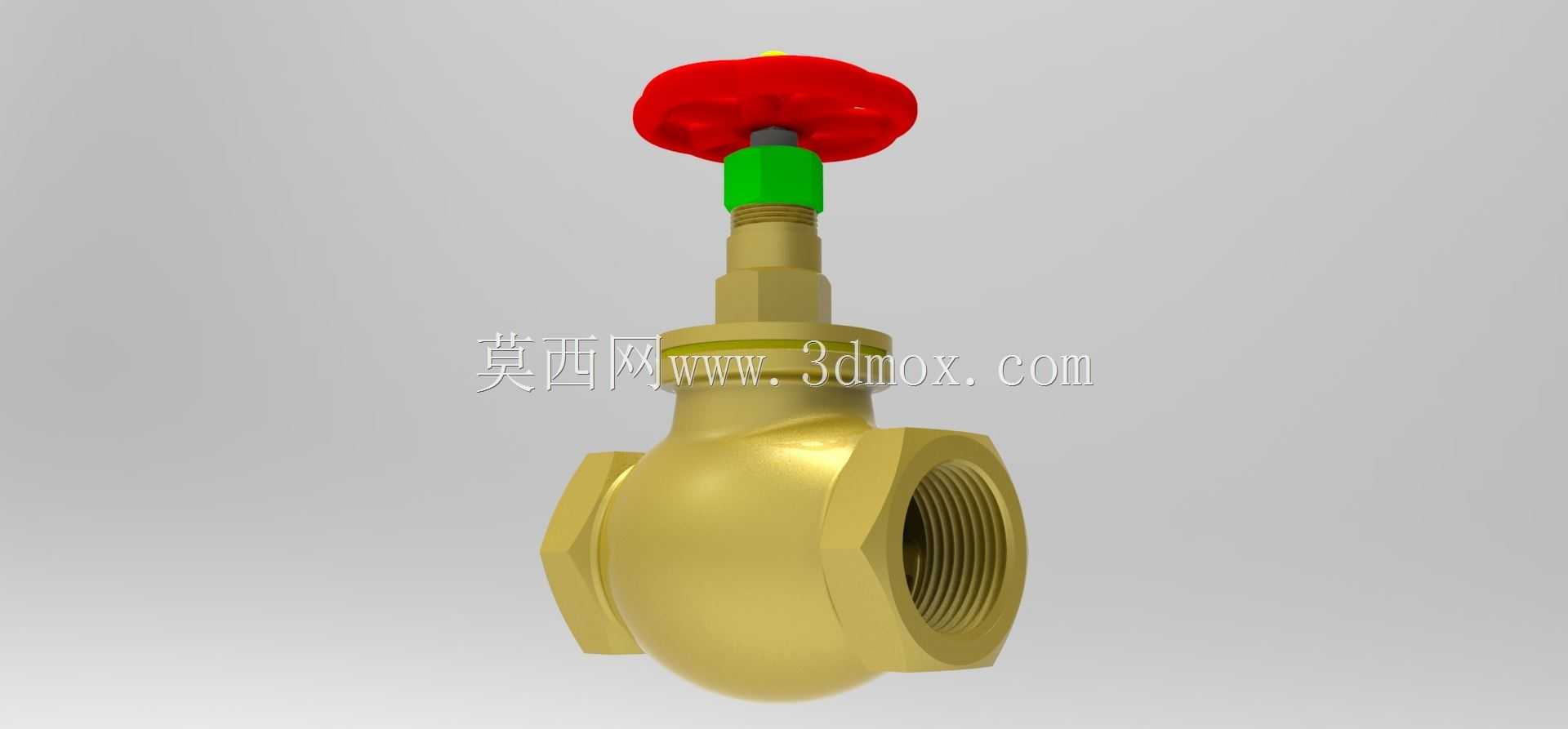

　　日常做工业管路系统选型时，这类黄铜材质的截止阀是民用给排水、低压暖通、小型化工辅助管路里的常用控制元件，核心作用是通过手轮的旋转动作带动阀杆升降，改变阀瓣与阀座之间的通流间隙，实现管路内介质的通断与流量调节，相比同通径的闸阀，它的密封面受介质冲蚀磨损更小，调节精度更适合需要频繁调整开度的工况。从结构设计来看，阀体采用整体黄铜锻压成型，流道为S形直通结构，介质流经时的流阻虽然比闸阀略高，但能有效降低阀瓣开启时的直接冲蚀，两侧的内螺纹连接端符合常规低压管路的安装标准，安装时不需要额外焊接法兰，只需匹配对应通径的管螺纹即可完成固定，安装边界预留的手轮操作空间需要满足手轮全周旋转的需求，手轮顶部的黄色标识点可以直观反馈阀门的开关状态，

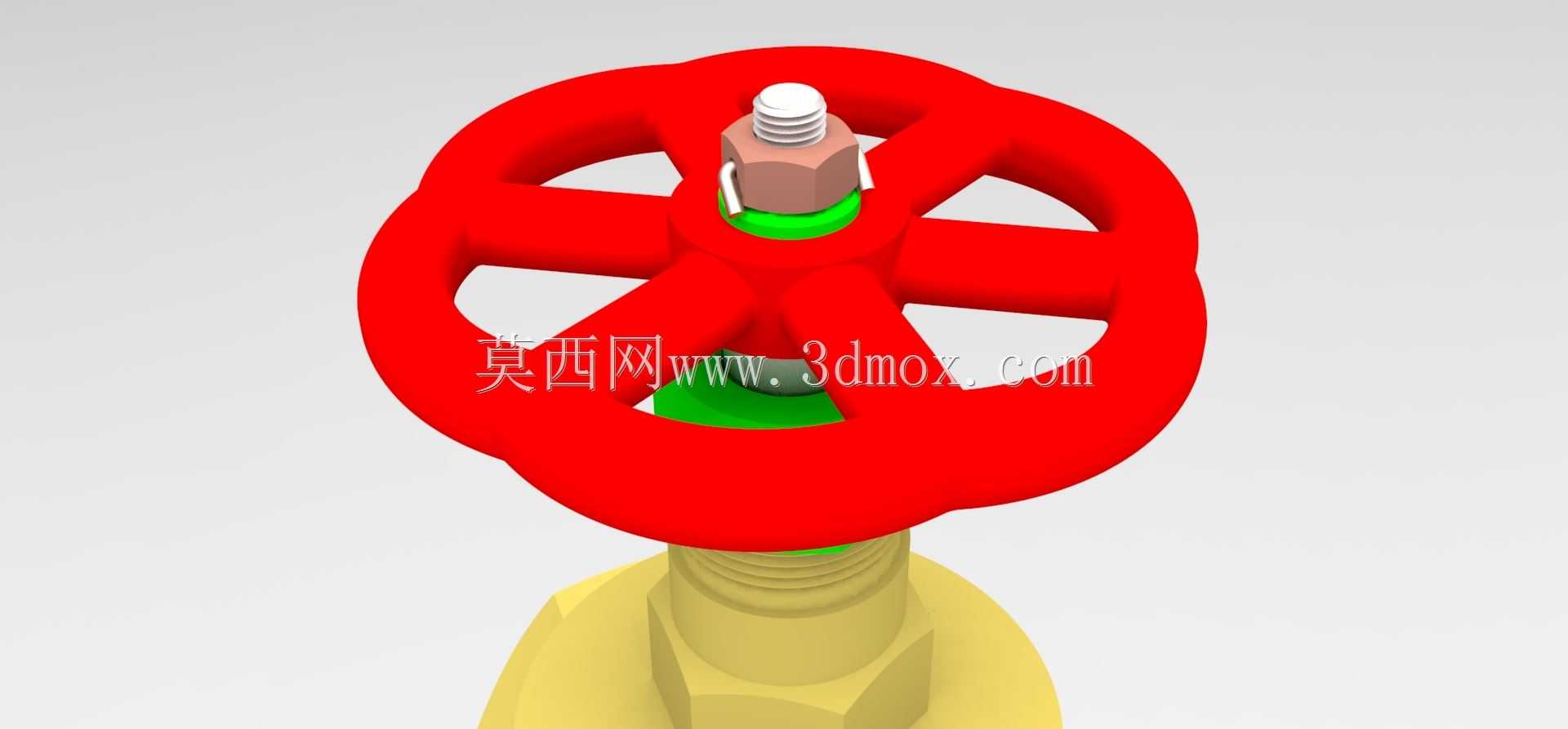

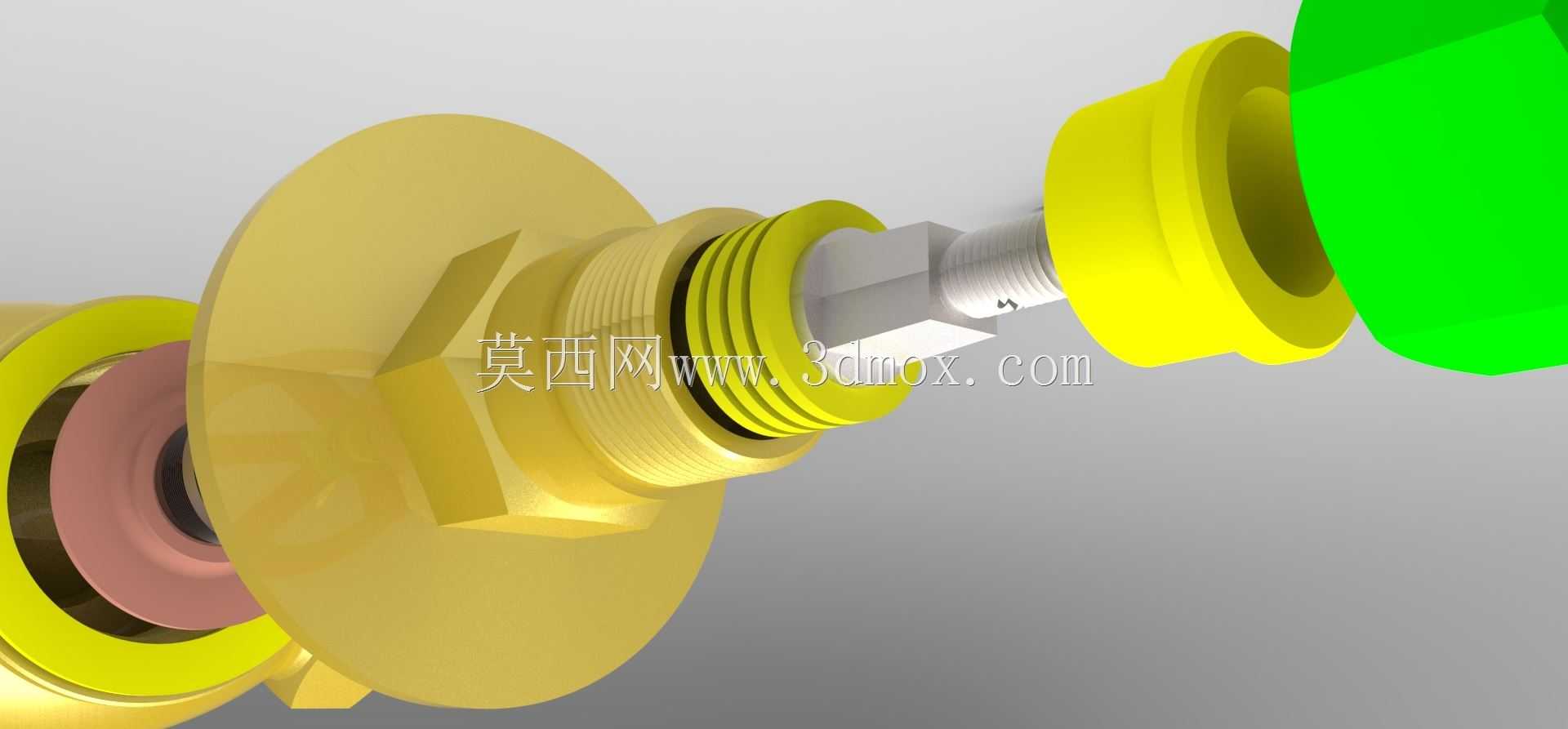

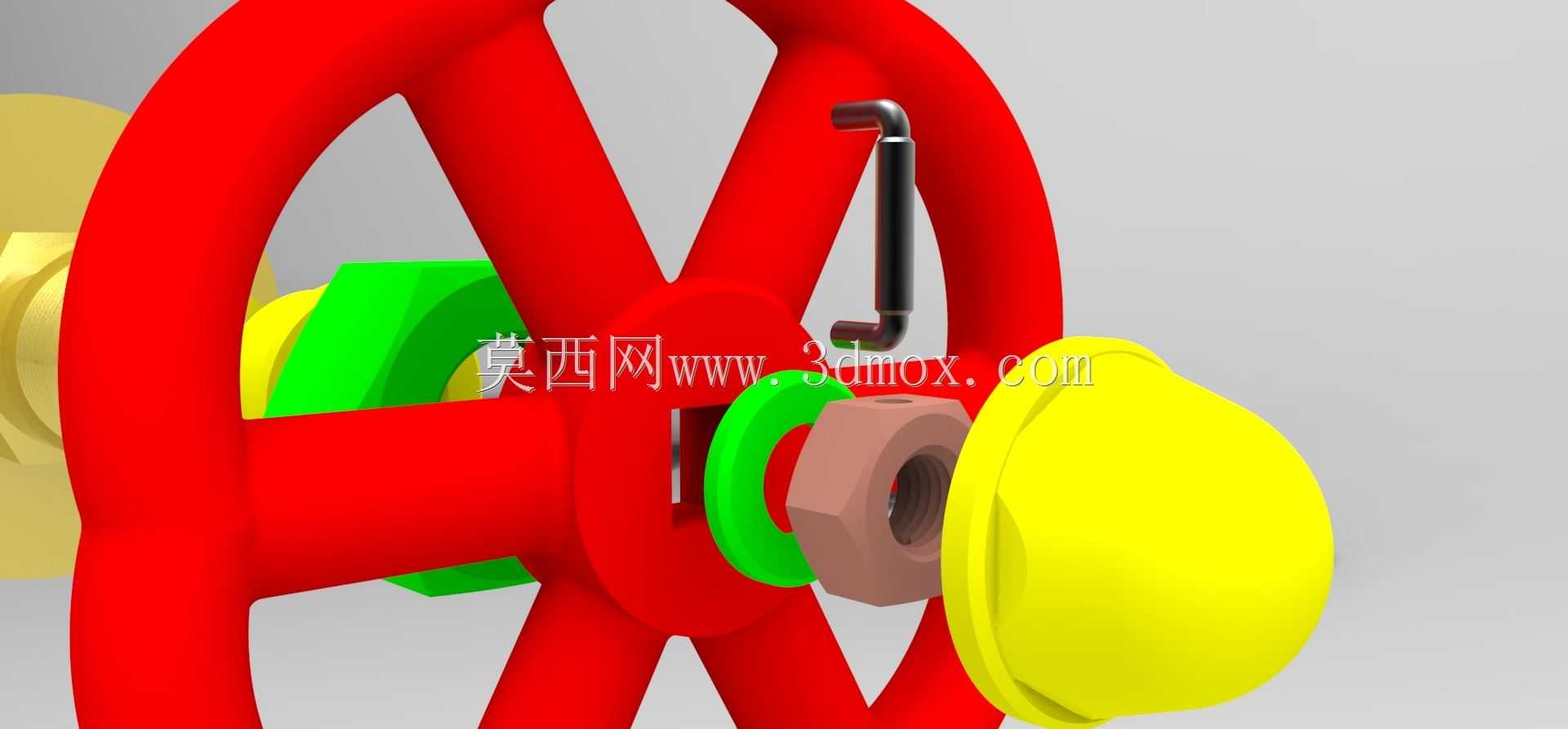

　　红色手轮采用轮辐式结构，既减轻了自身重量，又能保证操作时的扭矩传递效率，手轮与阀杆之间的六角锁紧结构可以避免长期操作出现的打滑松脱问题。阀杆与阀体之间的绿色填料压盖部分，采用的是多级填料密封结构，在低压水、蒸汽、非腐蚀性油品介质工况下，能保证长期运行无外漏，不需要频繁更换密封填料，阀瓣的密封面采用与阀体同材质的铜合金堆焊，密封面贴合度经过研磨处理，全关状态下的泄漏量满足低压管路的密封等级要求。做三维建模时，这类阀门的建模重点要还原阀杆升降的行程参数，手轮旋转一圈对应的阀杆升程需要符合实际产品的传动比，阀体的壁厚设计要满足1.6MPa公称压力下的强度要求，两侧连接螺纹的同轴度公差要控制在合理范围，避免安装时出现管路别劲的问题，

　　手轮的握持部分做了圆弧过渡处理，操作时不会出现硌手的情况，整体外形的圆角过渡既符合铸造工艺的脱模要求，也能避免安装过程中尖锐边角造成的磕碰损伤。在实际管路布局时，这类阀门需要注意安装方向，必须保证介质从阀瓣下方流入、上方流出，也就是常说的“低进高出”，这样在阀门关闭时，填料腔不承受介质压力，能延长密封填料的使用寿命，同时开启时的操作扭矩更小，日常维护时只需要定期检查填料压盖的松紧度，不需要对阀体整体进行拆解，维护成本远高于同参数的其他控制阀类。
