SKF MUD5重型盒式径向轴密封结构

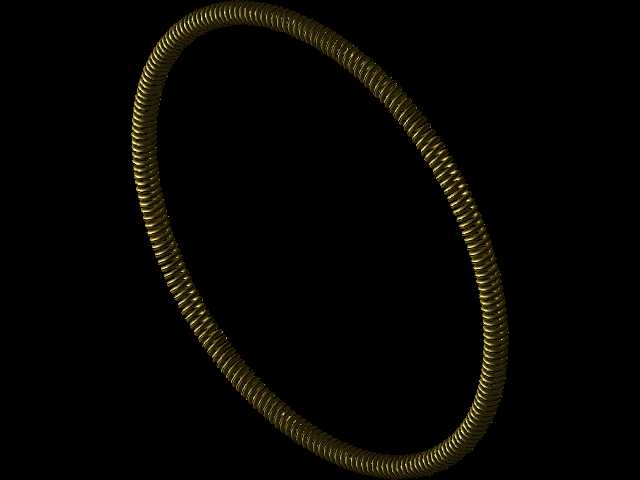

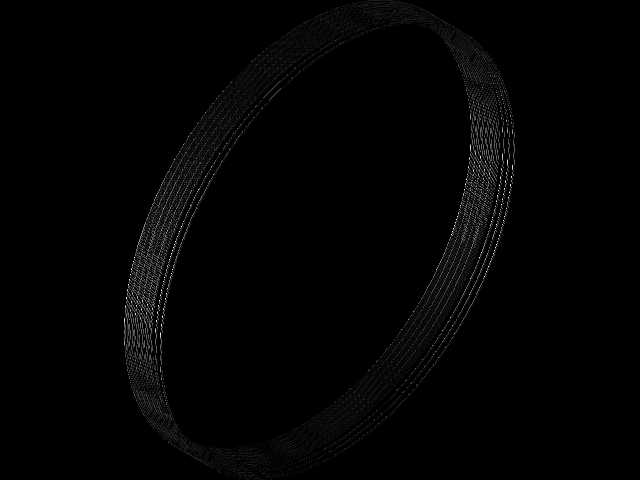

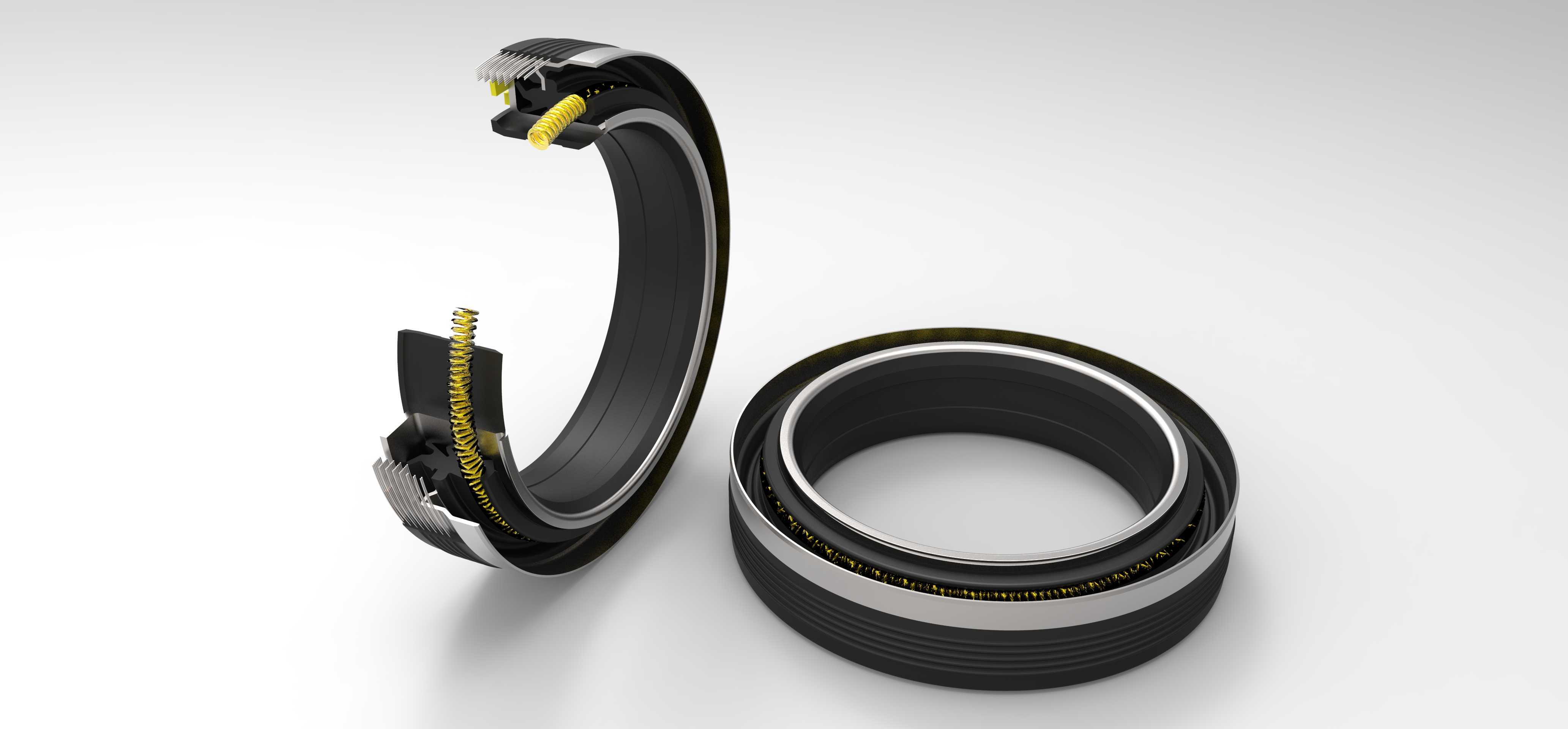

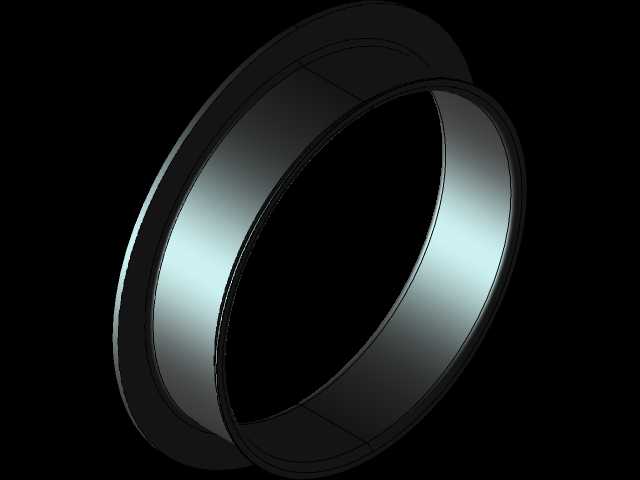

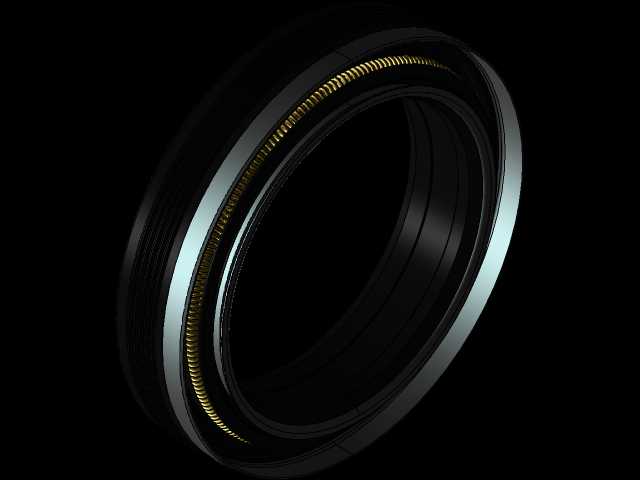

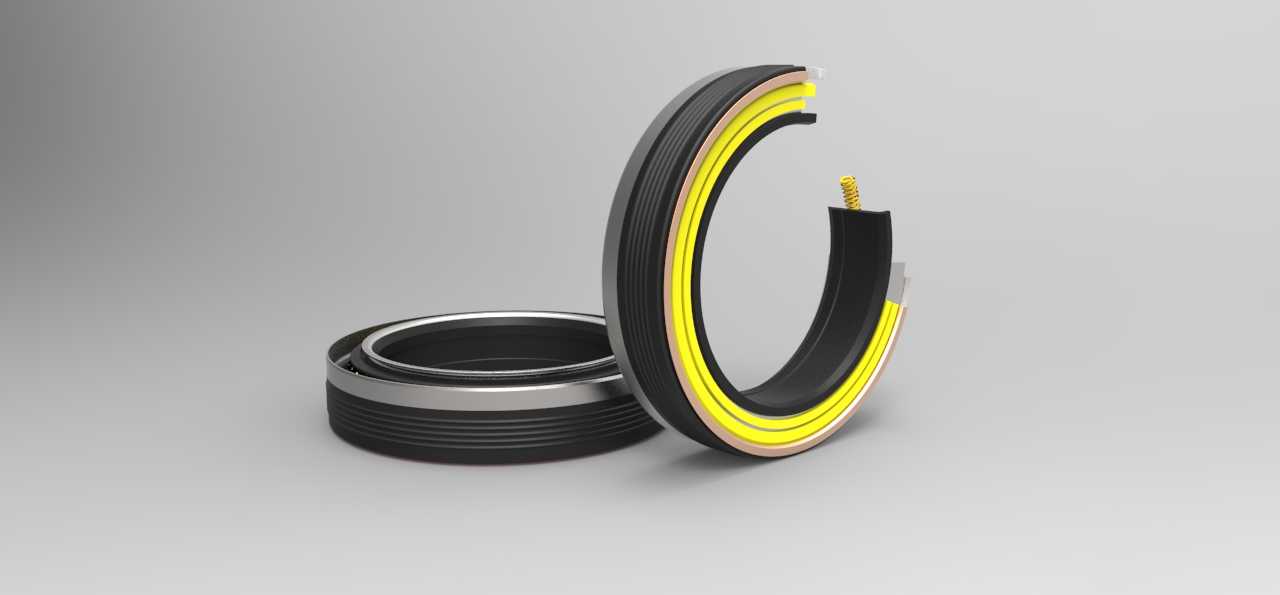

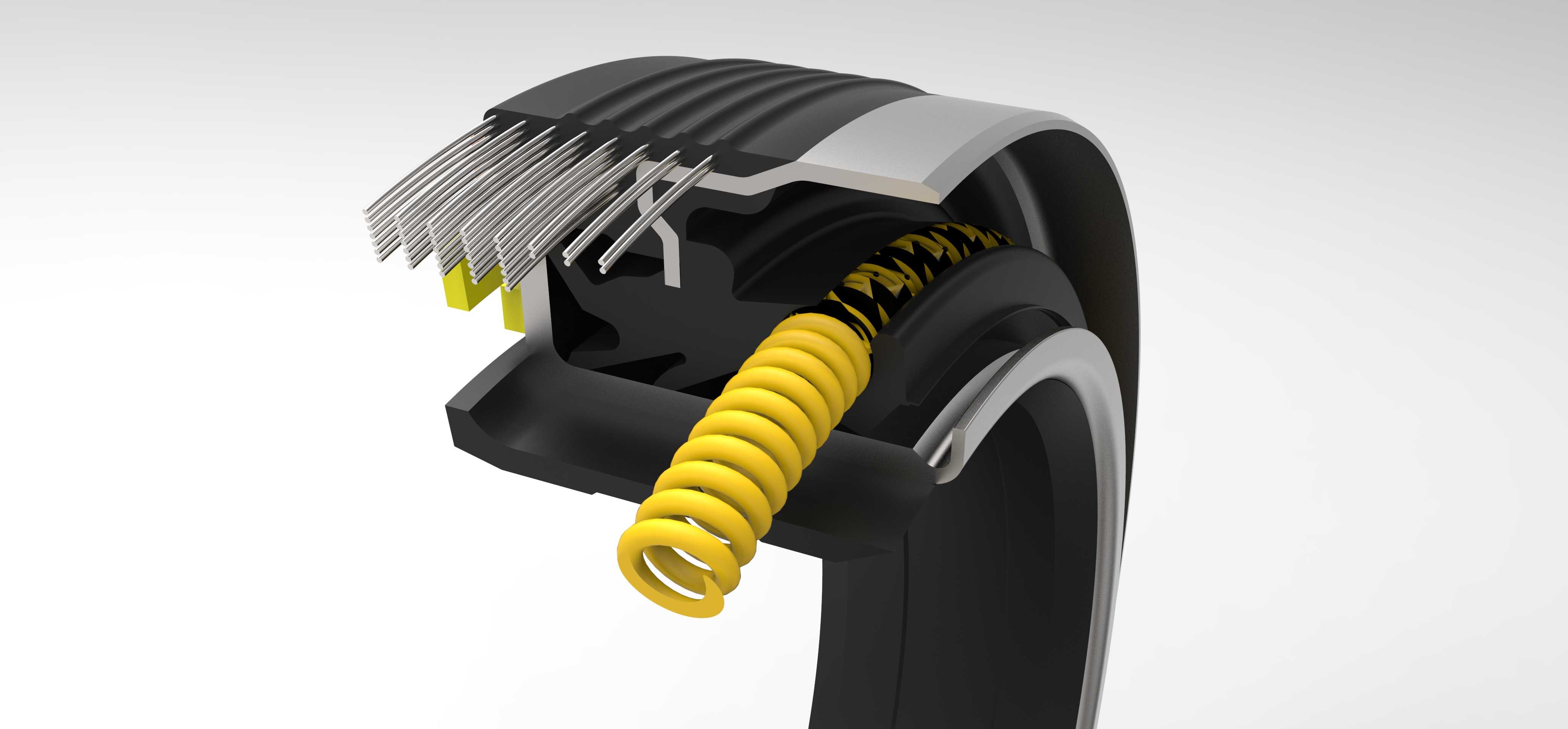

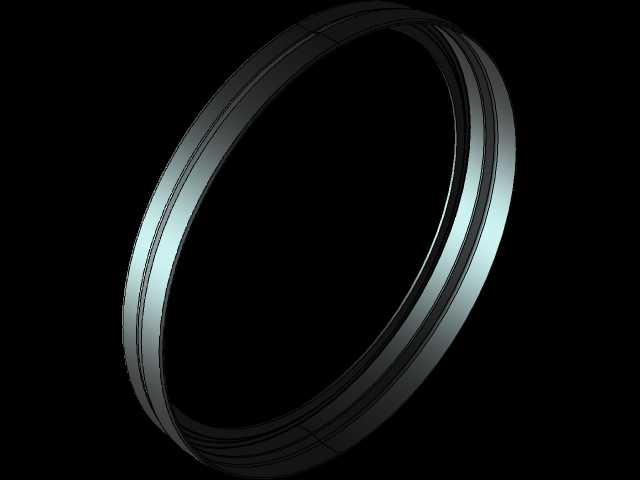

这款重型盒式密封结构，主要面向重载工业装备、农用作业机械以及行走类车辆的轴端密封需求，核心适配存在多向跳动、工况介质混杂的轴端安装位置，可同时实现腔体内部润滑介质留存与外部泥水、粉尘、碎屑等污染物的阻隔，解决传统外露式油封在恶劣工况下易被异物磕碰损伤、密封唇口偏磨失效的痛点。从结构设计逻辑来看，整体采用内外金属骨架嵌合的盒式集成构型，外层金属冲压壳体承担径向定位与外部硬物防护作用，安装时可直接压入对应轴承座的密封安装腔，无需额外设计复杂的防尘挡盖结构，能有效缩减轴端密封区域的轴向布置空间。内部的弹性密封体采用多唇口分区设计，三道径向密封唇分别对应主密封、副防尘、回油功能，可适配轴运转过程中3mm范围内的径向跳动量，同时搭配一道轴向贴合的端面密封唇，抵消轴系启停、负载变化时产生的1mm范围内的轴向窜动，避免唇口与轴面出现瞬间分离导致的泄漏风险。密封体内部嵌装的螺旋张紧弹簧，采用等节距圆柱螺旋结构，可持续为密封唇提供均匀的径向抱紧力，即便密封橡胶体出现长期使用后的轻微老化硬化，弹簧的补偿张力也能维持唇口与轴面的贴合压力，大幅延长密封件的无故障使用寿命。外露端的多道金属防尘折边与橡胶防尘唇配合，可在设备行进或作业过程中，阻挡大颗粒泥沙、作物秸秆碎屑直接冲击主密封唇口，适配泥泞田间、工地扬尘等极端户外作业场景。从安装边界来看，该密封件为集成式免调整结构，安装时无需单独装配弹簧、定位挡圈等散件，压装到位后即可直接形成完整密封腔，对安装座孔的尺寸公差适配范围较宽，可兼容常规IT8级精度的机加工座孔，轴面仅需达到Ra1.6的表面粗糙度即可满足密封要求，无需额外做镜面抛光处理，能有效降低配套主机的轴端加工成本。密封的内外金属骨架均做了防锈钝化处理，可适配潮湿、弱腐蚀的作业环境，避免骨架锈蚀后出现密封体脱落、定位失效的问题。
