HC-SR04超声波测距传感器结构设计

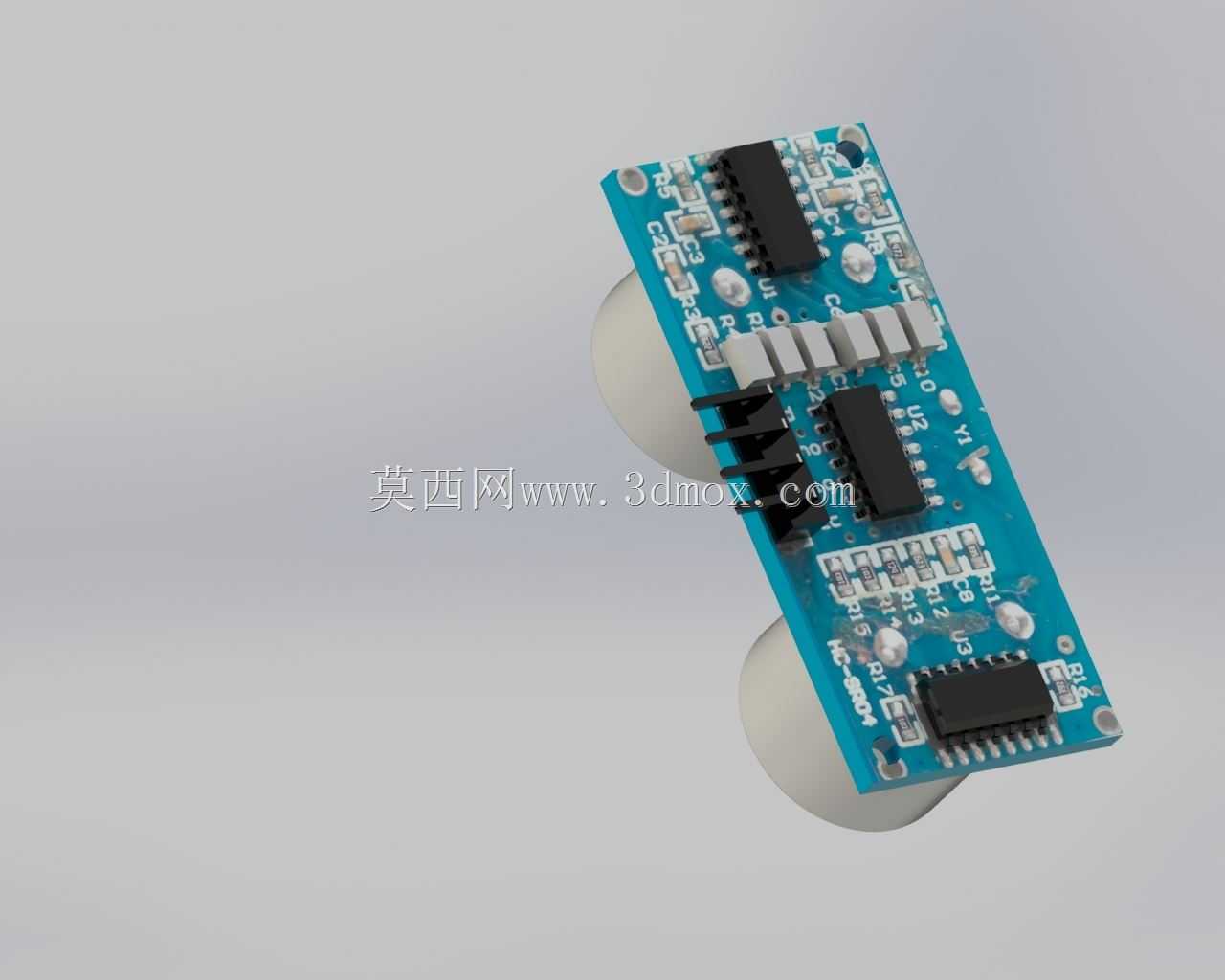

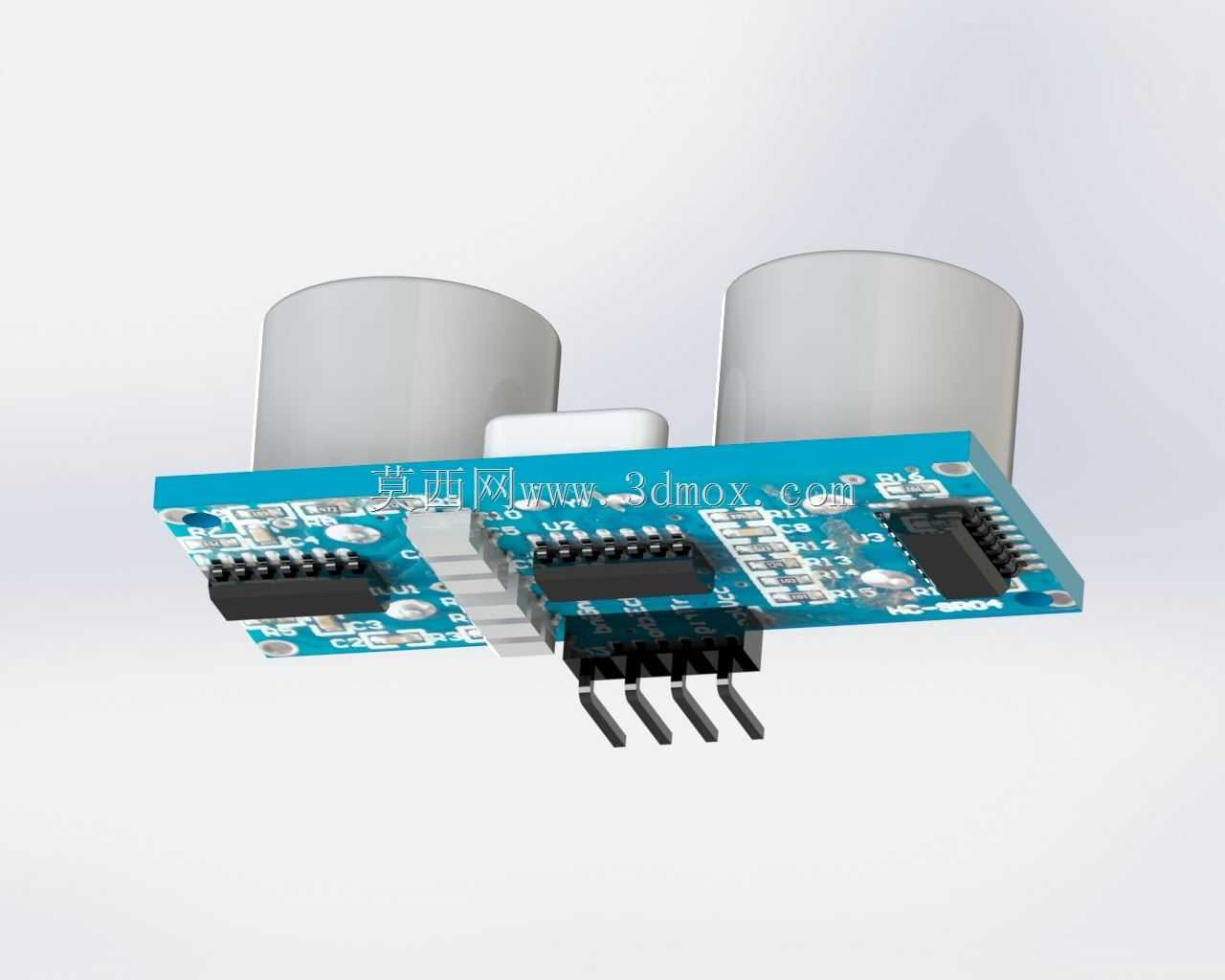

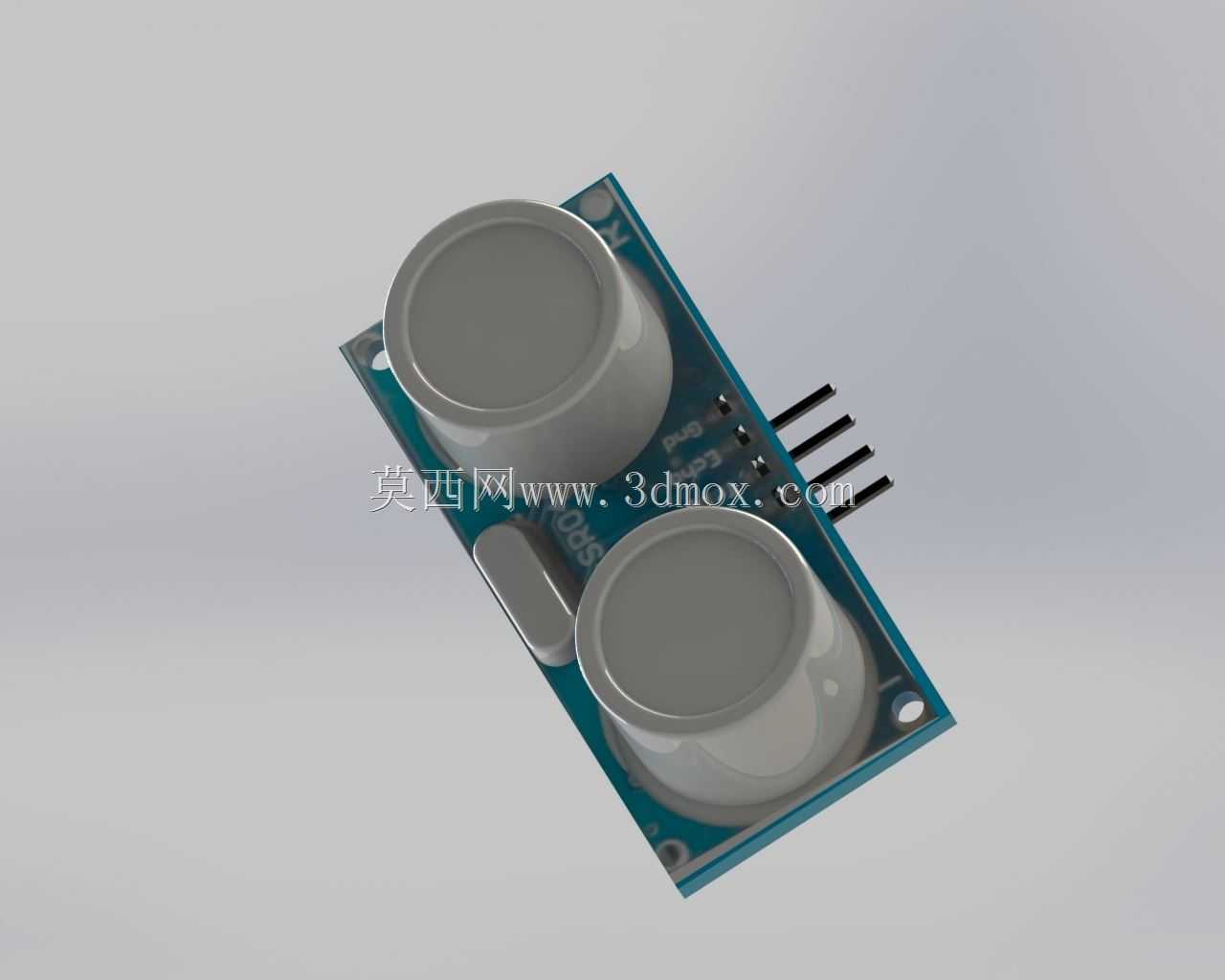

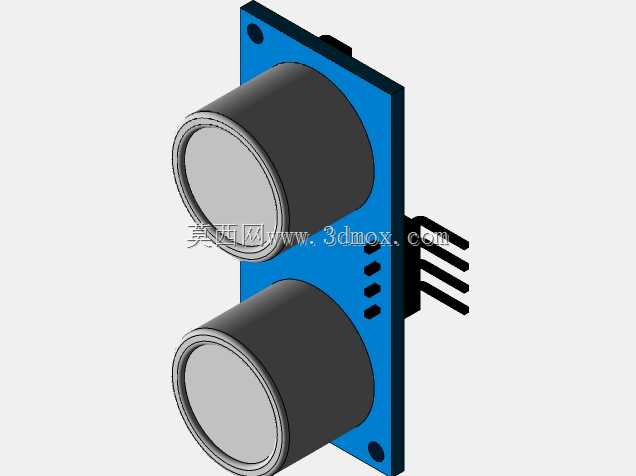

这款超声波测距模块是嵌入式硬件开发、智能硬件搭建领域极为常用的非接触式距离感知部件，在民用消费电子、工业自动化辅助检测、智能小车避障、液位高度检测、物体接近感应、停车场车位检测、公共区域人流统计等场景中都有广泛应用，能够在不接触被测物体的前提下完成距离参数的实时采集，适配各类低功耗嵌入式控制方案。模块采用经典的四引脚引出设计，四个引脚分别对应电源供电、触发信号输入、回波信号输出与接地端，接线逻辑清晰，能够直接兼容市面上主流的单片机控制板、开源硬件开发板，无需额外设计复杂的信号转接电路，大幅降低硬件集成的门槛。从功能特性来看，模块通过压电式超声波换能器完成声波的发射与接收，工作时由控制端向触发引脚输入指定时长的高电平信号，模块内部的信号处理电路会自动驱动发射换能器发出固定频率的超声波脉冲，当声波在传播路径上遇到障碍物后会产生反射回波，接收换能器捕捉到回波信号后，会通过回波引脚输出与测距距离成正比的高电平信号，控制端只需采集高电平的持续时长，结合声波在空气中的传播速度即可换算出模块与被测物体之间的实际距离，测距过程无需额外的人工校准，模块内部已经完成了换能器匹配、信号放大、噪声过滤等核心电路的集成，能够稳定输出可靠的检测结果。在产品设计思路上，整体采用PCB板载集成的布局方案，将两个圆柱形超声波换能器对称布置在电路板前端，保证发射与接收的声波路径无遮挡，减少结构本身对检测精度的干扰；核心信号处理芯片采用贴片封装焊接在电路板中部，缩短高频信号的传输路径，降低外界电磁干扰对信号采集的影响；排针式引出接口布置在电路板尾端，既方便用户采用直插方式焊接在主控电路板上，也支持通过杜邦线进行快速接线调试，适配原型开发阶段的快速验证需求。外形尺寸与安装边界方面，模块整体为规整的长方形板状结构，两个圆柱形换能器突出于电路板平面，安装时需要在换能器前方预留足够的无遮挡空间，避免周边结构件阻挡声波传播路径；电路板上预留有标准安装孔位，支持采用螺丝固定的方式安装在设备支架或者壳体上，安装时需要注意将换能器的正面朝向被测方向，同时保证模块与主控板之间的接线距离控制在合理范围内，减少信号传输过程中的衰减与干扰，保障测距结果的稳定性与准确性。
