中型商务喷气式民航客机三维建模设计

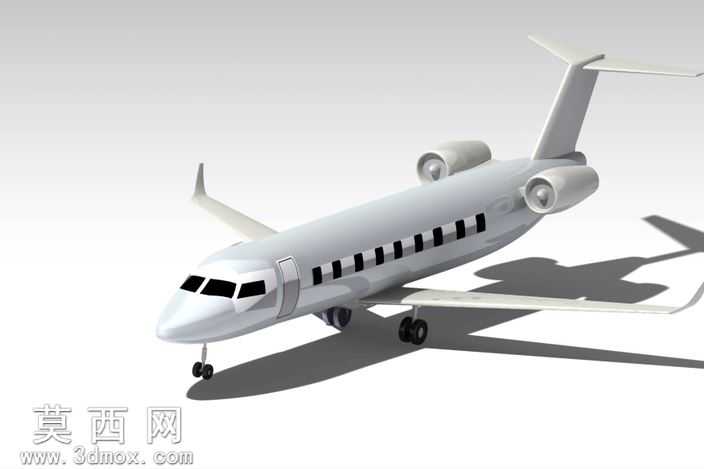

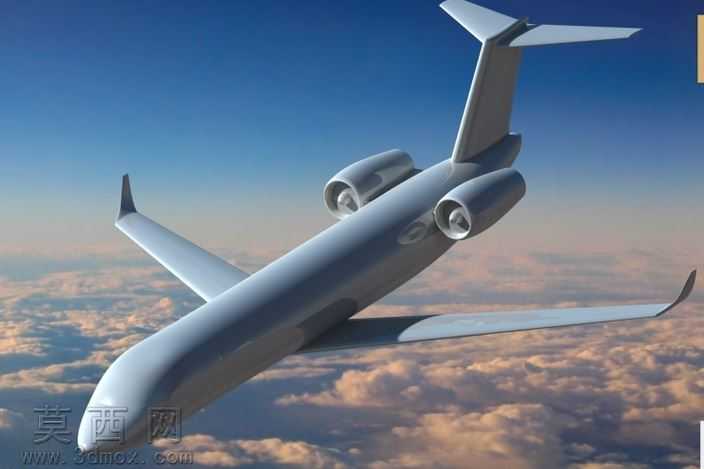

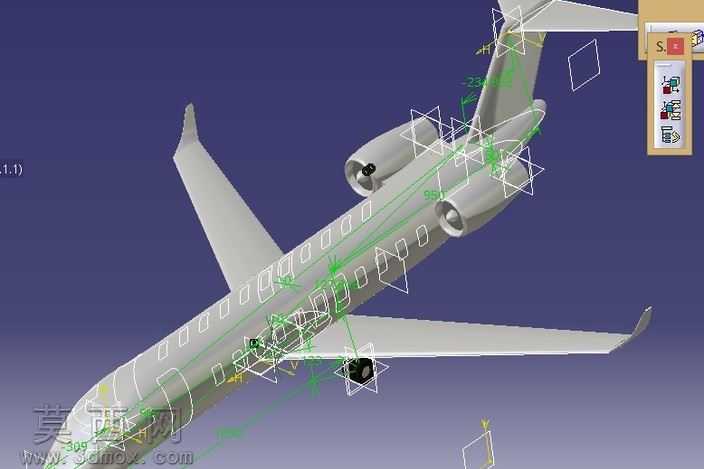

本作品为中型商务喷气式客机的全参数化三维建模成果，建模过程依托CATIA三维设计环境完成，是创作者系统学习航空类三维建模后的首个整机设计项目，建模全程严格参照航空飞行器设计的通用尺寸规范，结合项目研究阶段推导计算的合理结构尺寸完成全机结构搭建。建模阶段采用自顶向下的设计思路，首先通过草图绘制确立整机的气动外形基准线，依次勾勒出机身纵向轮廓、机翼展向弦长参数、尾翼安定面角度、发动机吊舱挂载位置等核心基准，所有基准线条均添加全约束几何关系，确保后续特征修改时整机参数的联动一致性。机身主体采用多截面曲面混合建模方式，将不同站位的机身剖面草图沿纵向引导线进行光顺过渡，精准还原商务客机机头流线型曲面、客舱段等直截面、机尾收缩段的气动外形，曲面构建完成后通过曲率分析工具反复调整曲面控制点，消除曲面褶皱与曲率突变区域，保证机身外表面的气动光顺度要求。机翼部分采用翼型草图拉伸结合翼型扭转参数调整完成，还原了机翼的后掠角、上反角以及翼尖小翼的结构特征，机翼与机身的连接区域采用圆角过渡与曲面修剪拼接处理，还原真实客机翼身融合的结构形态；尾翼部分包含垂直安定面与水平安定面，同样采用曲面建模方式构建，匹配尾翼的后掠角度与安装位置，保证整机气动布局的合理性。动力系统部分为尾吊式双发布局，两个涡轮风扇发动机短舱通过吊挂结构挂载于机身后段两侧，建模时还原了发动机短舱的进气道、外罩、尾喷口的结构形态，吊挂结构与机身、发动机的连接位置添加了合理的结构过渡特征，还原真实的发动机挂载结构。起落架部分采用前三点式布局，分别构建了前起落架与主起落架的支柱、轮胎、收放连接结构，所有结构件均按照真实客机起落架的比例尺寸搭建，还原起落架的安装位置与结构形态。客舱部分沿机身侧面排布了连续的舷窗草图特征，通过阵列命令快速生成整排舷窗结构，同时预留了客舱门、应急出口的位置特征，还原商务客机的客舱外部标识特征。建模过程中对全机的结构特征进行了分层管理，将机身、机翼、尾翼、发动机、起落架、舷窗等不同结构分配至独立的几何图形集，方便后续的结构修改与特征编辑；所有结构特征均保留完整的建模参数与历史树记录，可通过修改初始草图的尺寸参数快速调整整机的尺寸比例与气动外形，为后续的结构有限元分析、气动仿真计算提供可编辑的基础三维模型。整机模型完成后通过软件自带的干涉检查功能完成全机结构校验，确认各部件之间不存在结构干涉，结构比例符合中型商务客机的真实尺寸范围，曲面质量满足航空类建模的光顺度要求，完整还原了尾吊式双发商务喷气客机的整体结构与外形特征。
