克拉克Y翼型可编辑参数化航空翼面设计

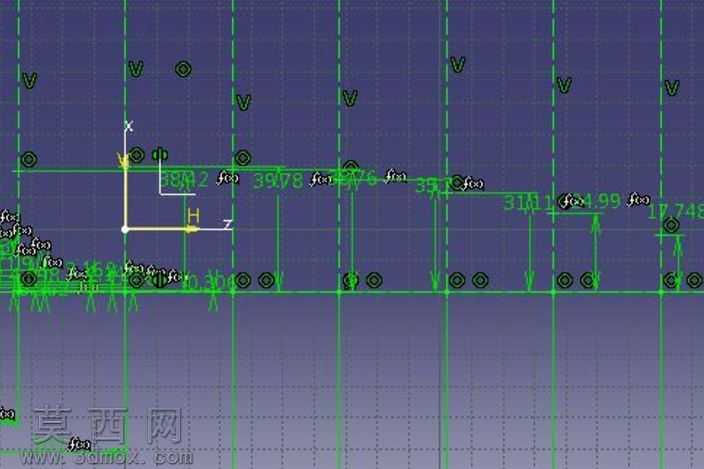

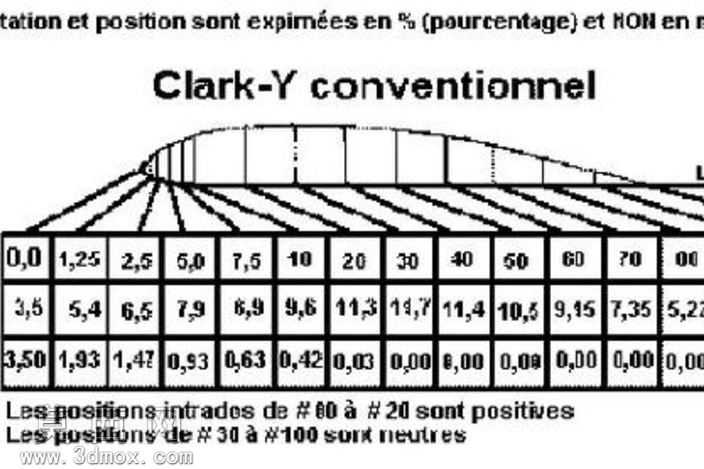

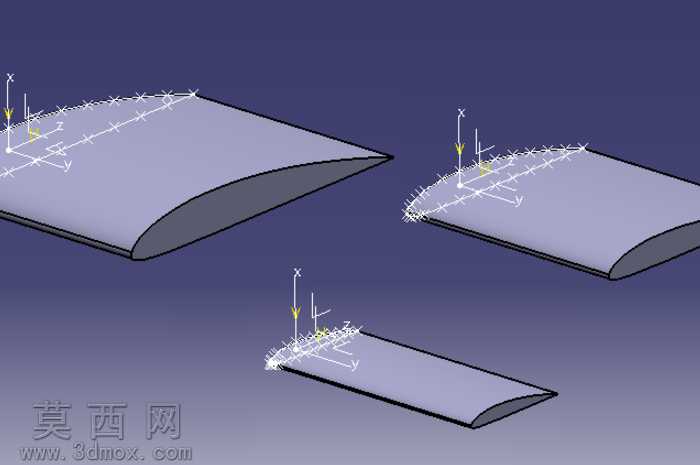

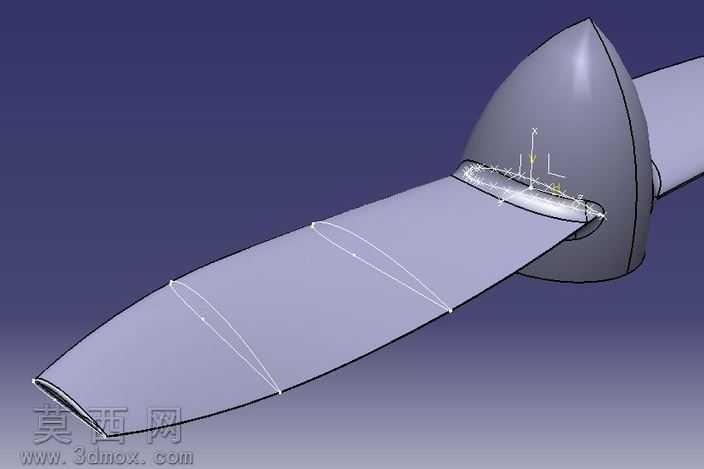

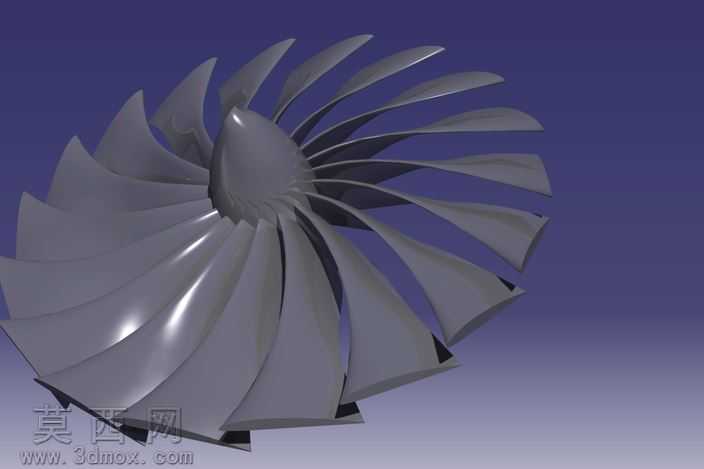

本作品为基于CATIA V5R19搭建的克拉克Y翼型参数化可编辑翼面模型，建模过程严格遵循克拉克Y翼型的标准气动外形坐标参数，采用全参数化草图驱动的建模逻辑，将翼型的弦长、最大厚度位置、前缘半径、后缘夹角等核心气动参数全部关联至设计表，支持后续根据不同使用场景快速调整翼型尺寸与外形参数，无需重复绘制基础轮廓。建模阶段首先导入克拉克Y翼型的标准坐标点集，通过样条曲线拟合生成光顺的翼型轮廓线，反复调整曲线控制点权重保证翼型上下表面的曲率连续性，避免出现局部拐点影响气动性能；随后采用凸台特征生成基础翼面实体，针对翼面前缘的圆弧过渡区域做了专门的曲率优化，保证前缘曲面的G2连续，后缘部分根据实际使用需求保留了可调整的厚度参数，既可以生成尖锐后缘的高速翼型，也可以调整为带一定厚度的低速螺旋桨适用翼型。模型的材质配置采用航空领域常用的铝合金材质预设，调整了金属材质的粗糙度、反射率参数，渲染阶段采用CATIA自带的实时渲染模块，搭配深蓝色纯色背景突出翼型的外形轮廓，通过三个不同视角的视图排布，分别展示了不同弦长、不同厚度参数下的克拉克Y翼型形态，清晰呈现翼型上表面的弯曲弧度与下表面的相对平直特征，直观体现该翼型高升阻比的外形特点。结构设计上预留了翼肋安装位、翼梁连接槽的可编辑接口，可直接拓展应用于螺旋桨桨叶、低速固定翼飞机机翼、航模翼面等不同场景的设计中，所有特征均保留完整建模历史，无外部参考、无报错特征，编辑任意参数后可自动重生整个模型，无需手动修复破面或缺失特征。设计过程中充分考虑了该翼型的实际应用场景，针对铝箔纸等轻质材料适配的小尺寸翼型、可配置螺旋桨使用的大厚度翼型都做了参数适配，模型曲面质量达到A级曲面标准，可直接导入CAE软件进行气动仿真分析，也可直接导出至CAM模块生成加工代码，用于实际翼型零件的数控加工生产。
