台式机ATX结构钣金机箱电源结构设计

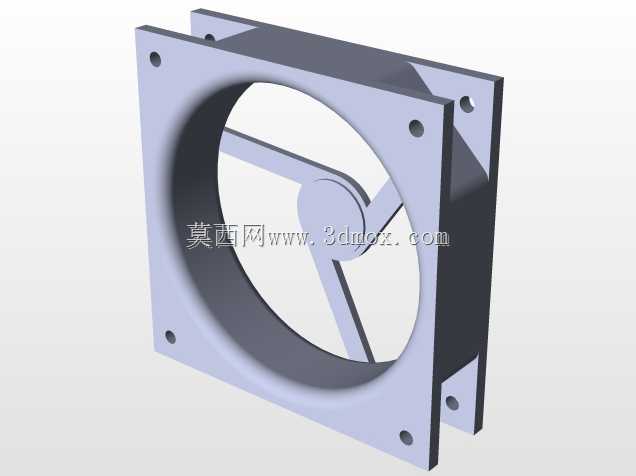

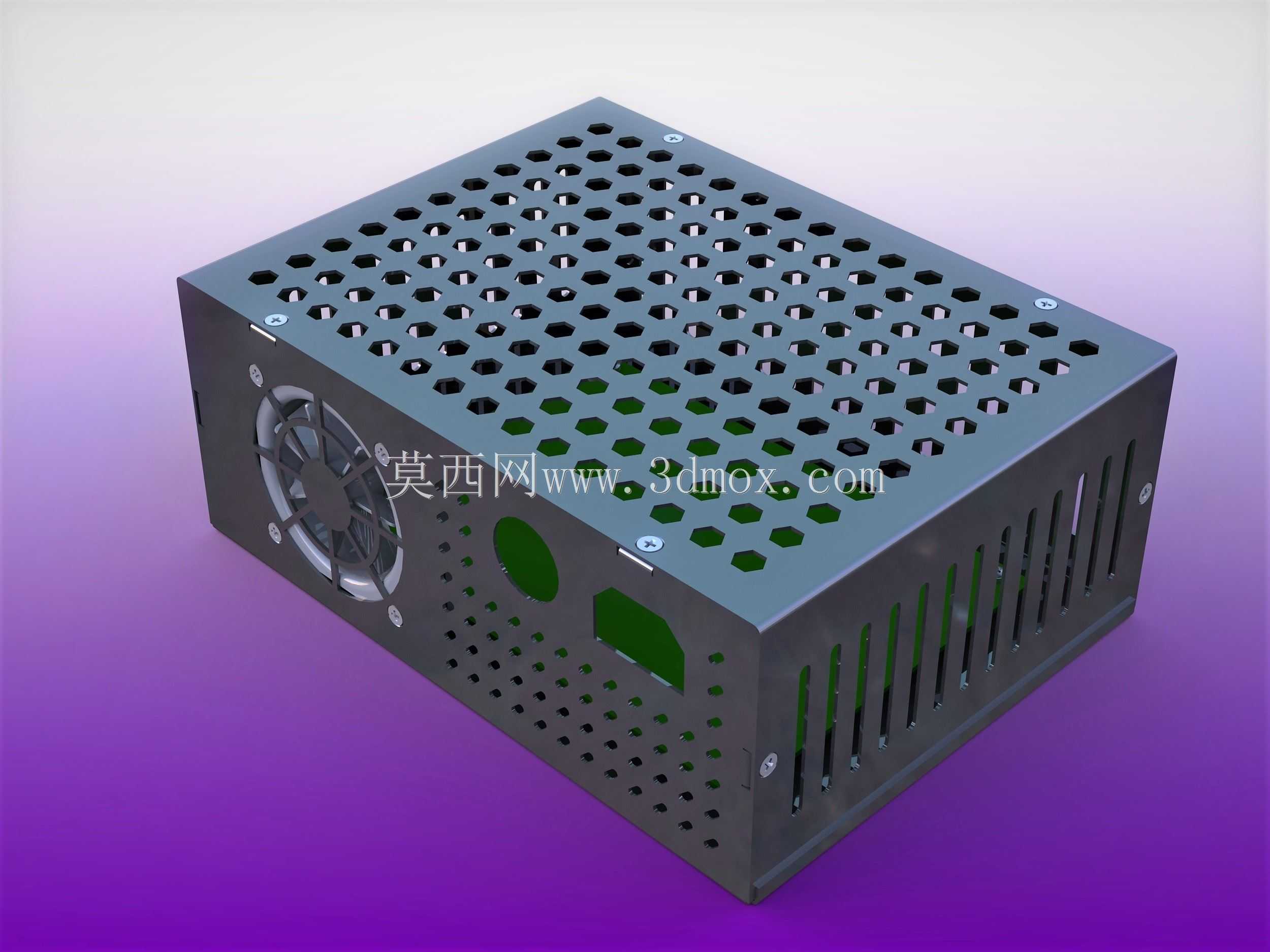

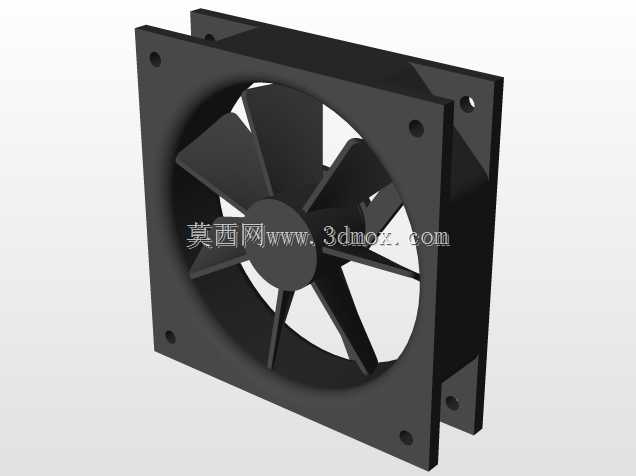

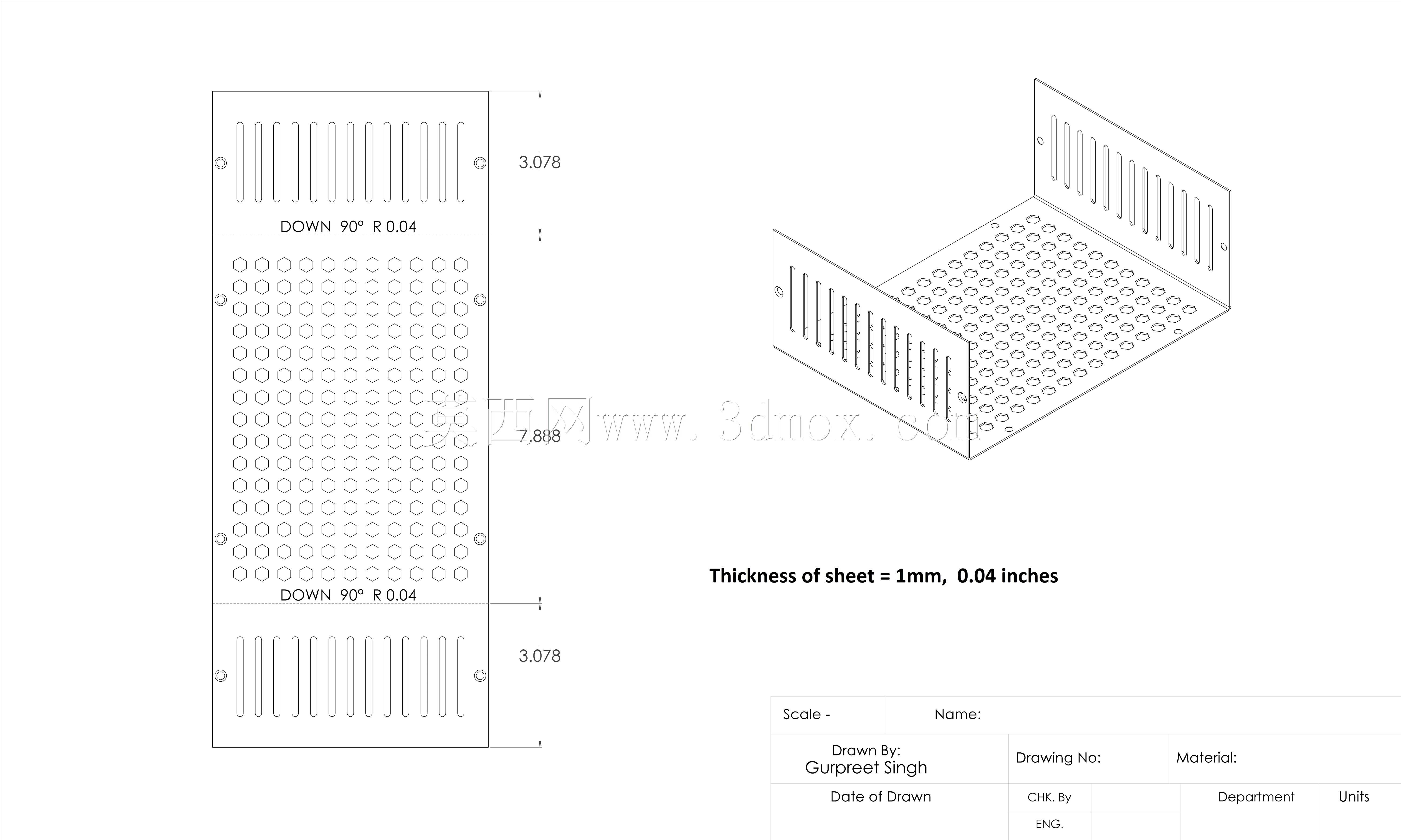

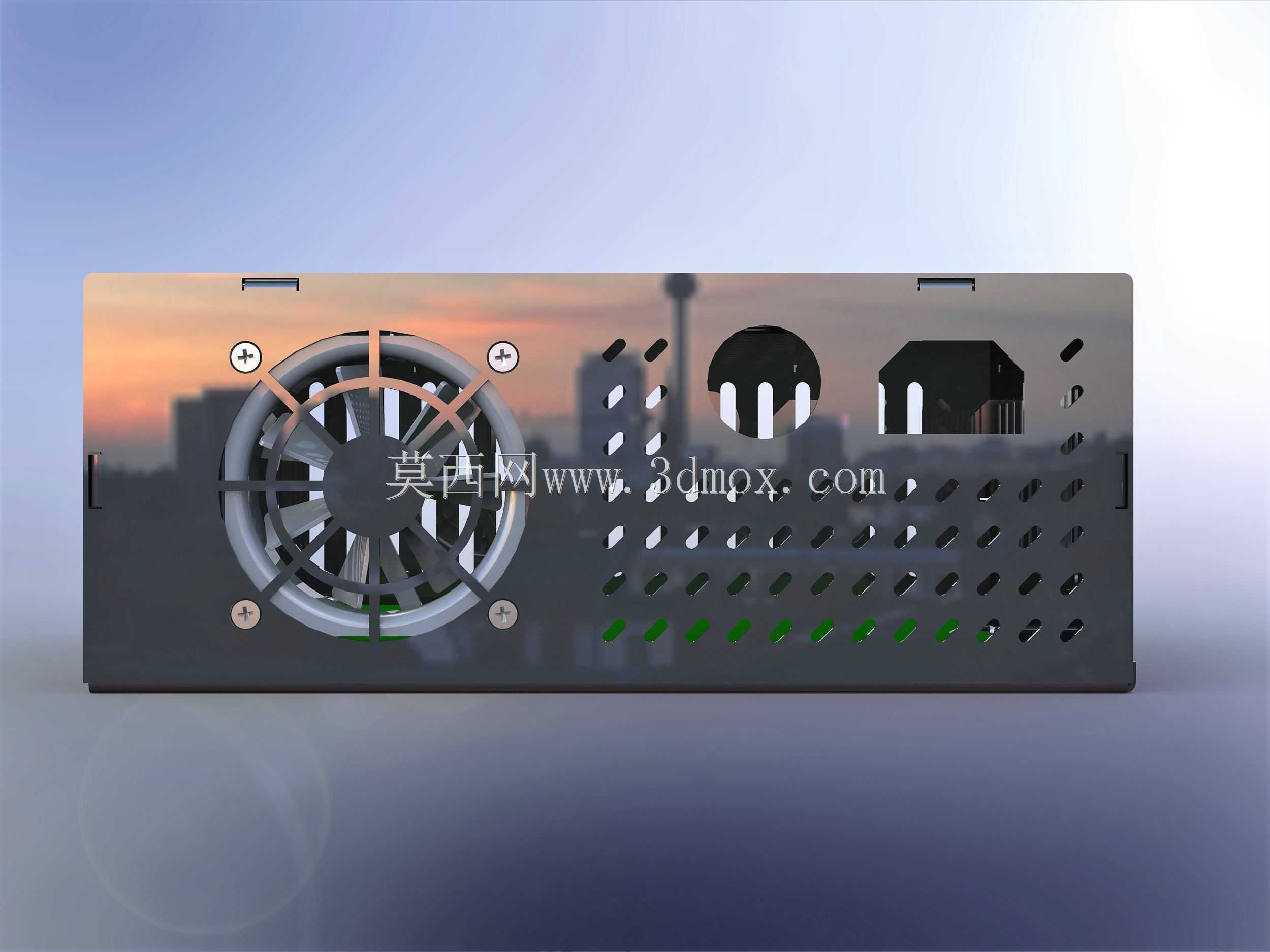

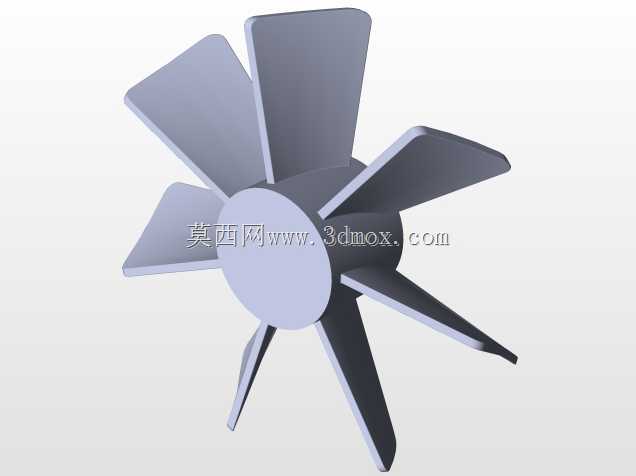

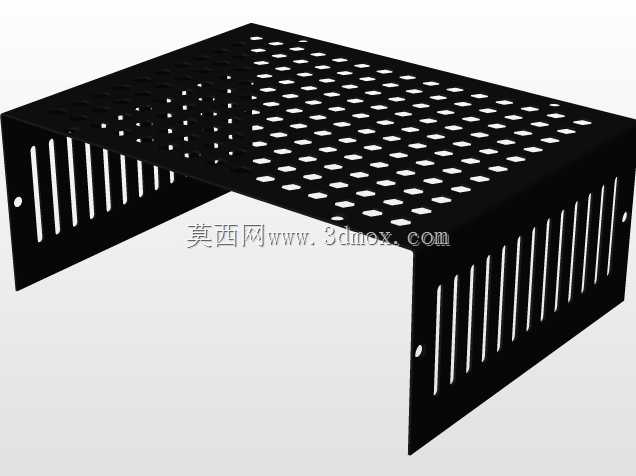

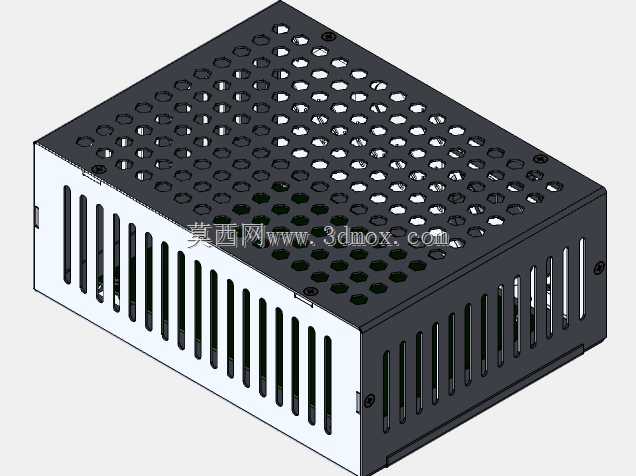

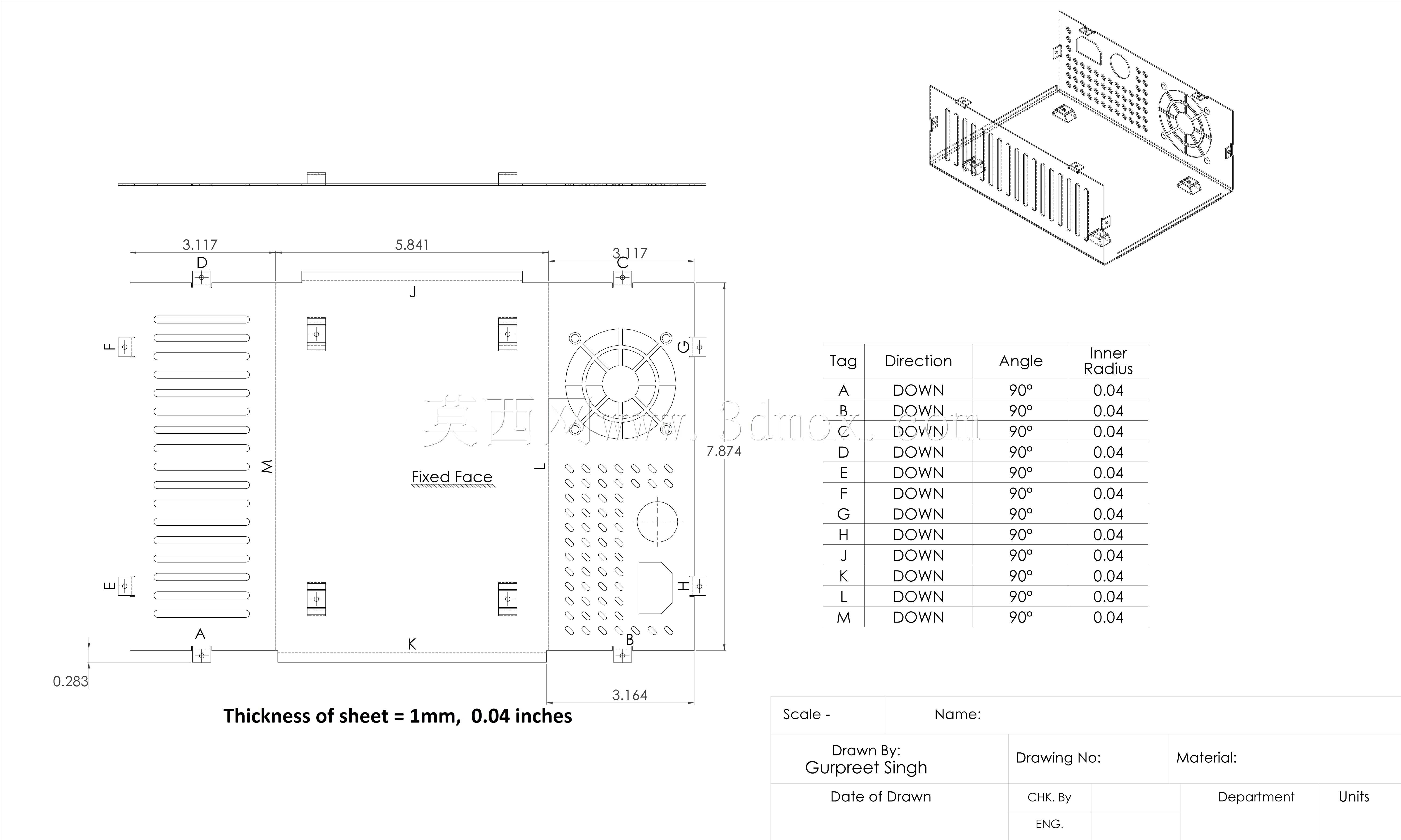

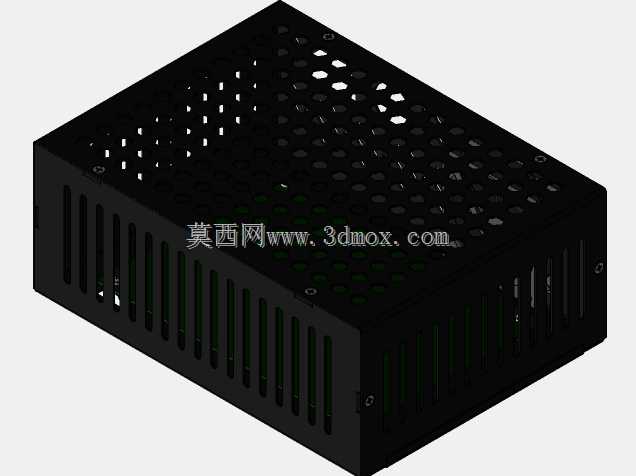

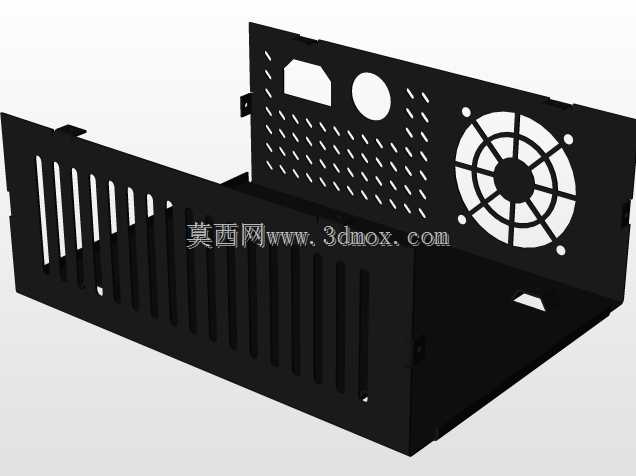

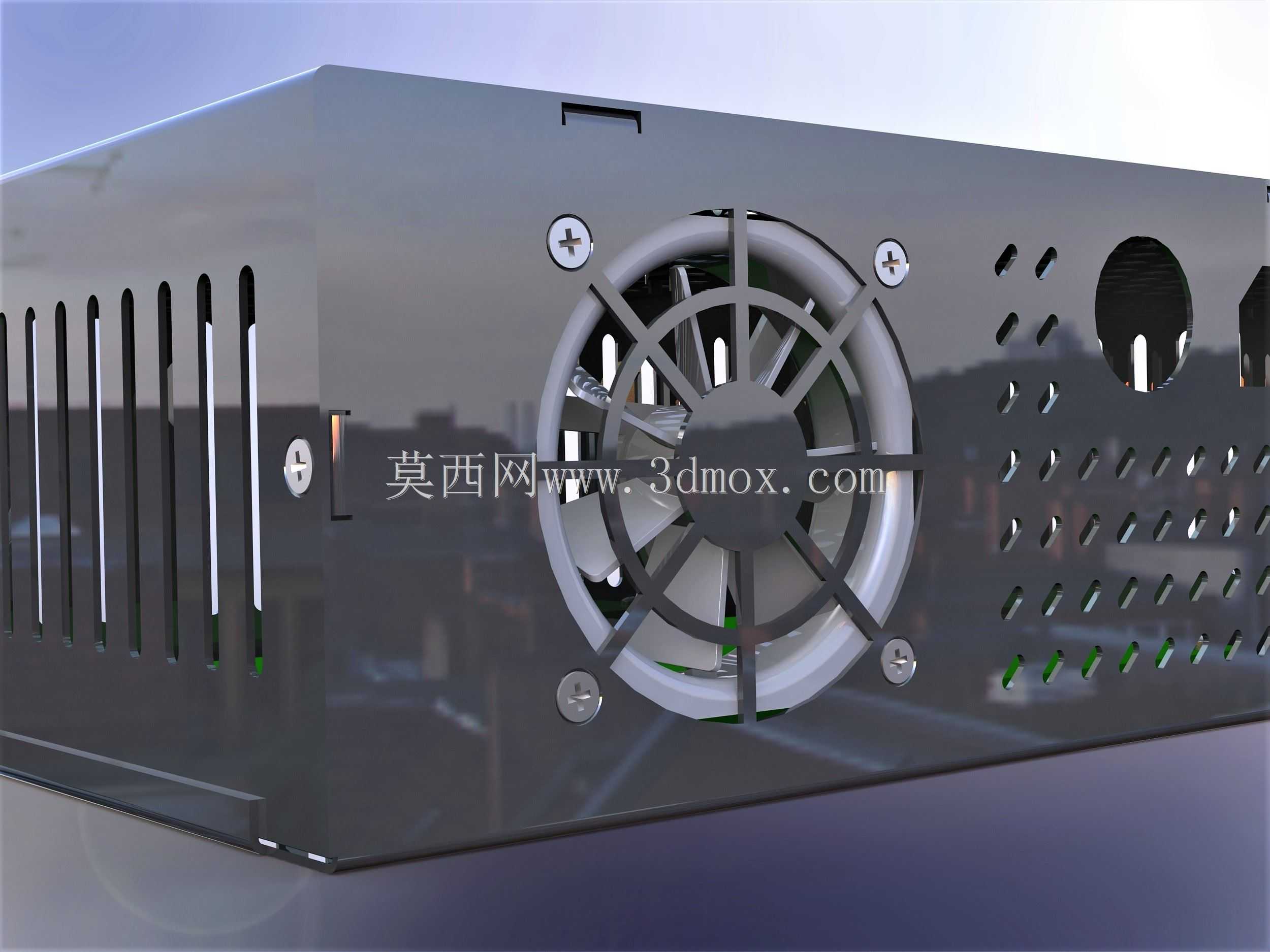

这款台式计算机供电单元的结构设计，主要面向民用台式电脑、工业控制计算机、小型工作站等设备的内部供电场景，作为主机系统的核心能源转换部件，承担着将市电交流电转换为各硬件所需稳定低压直流电的核心作用，为CPU、显卡、存储设备、主板及外接扩展配件提供持续可靠的电力供给，是主机稳定运行的基础保障部件。在功能特性设计上，该结构充分考虑供电单元的实际使用需求，壳体采用封闭式钣金结构设计，既可以屏蔽内部电路产生的电磁干扰，避免对主机其他敏感电子元件造成信号影响，也能阻挡外部灰尘、杂物进入电源内部，保护内部电路板、电容、电感等元器件，延长部件使用寿命。壳体侧面预留了轴流风扇安装位，搭配格栅式通风孔结构，形成定向散热风道，能够将电源内部功率元件工作产生的热量快速排出，避免高温堆积导致的元件性能衰减、寿命缩短问题；壳体端面预留了市电输入接口、电源开关位、扩展供电出线位，完全匹配常规台式机箱的安装开孔位置，无需额外改造即可适配标准机箱结构。在设计思路上，整体采用钣金拆分式设计逻辑，将壳体拆分为上盖、下壳、端面挡板、风扇固定支架几个独立钣金件，各部件之间通过自攻螺丝连接固定，拆分后的零件均为平面板材结构，可直接通过数控激光切割完成板材落料，再通过折弯设备按照预设折弯线完成各部件的弯折成型，无需开模即可完成小批量生产，大幅降低了样品制作与小批量投产的成本，同时也便于后期生产过程中的公差调整与结构优化。各钣金件的折弯边均预留了重叠压合位，既可以提升壳体整体的结构强度，避免安装、运输过程中出现壳体变形，也能进一步提升电磁屏蔽的效果，减少电磁泄露。在外形尺寸与安装边界上，该结构严格遵循标准ATX电源的尺寸规范，整体长宽高尺寸匹配常规台式机箱的电源安装仓尺寸，安装孔位完全对应机箱电源位的标准固定孔，安装时只需将电源从机箱对应仓位推入，对准孔位拧入固定螺丝即可完成安装，不会出现尺寸干涉、无法装入的问题；风扇安装位的尺寸匹配常规12cm轴流散热风扇，固定孔位完全对齐标准风扇的安装孔，可直接适配市售常规散热风扇；端面接口位置的开孔尺寸与位置，完全符合市电品字插座、船型开关的通用安装尺寸，采购标准配件即可直接装配，无需定制特殊规格的接插件。壳体表面预留了接地螺丝位，可直接连接电源内部的接地导线，实现壳体可靠接地，提升使用过程中的电气安全性能，避免漏电风险。
