六轴步进驱动数控机器人控制机箱

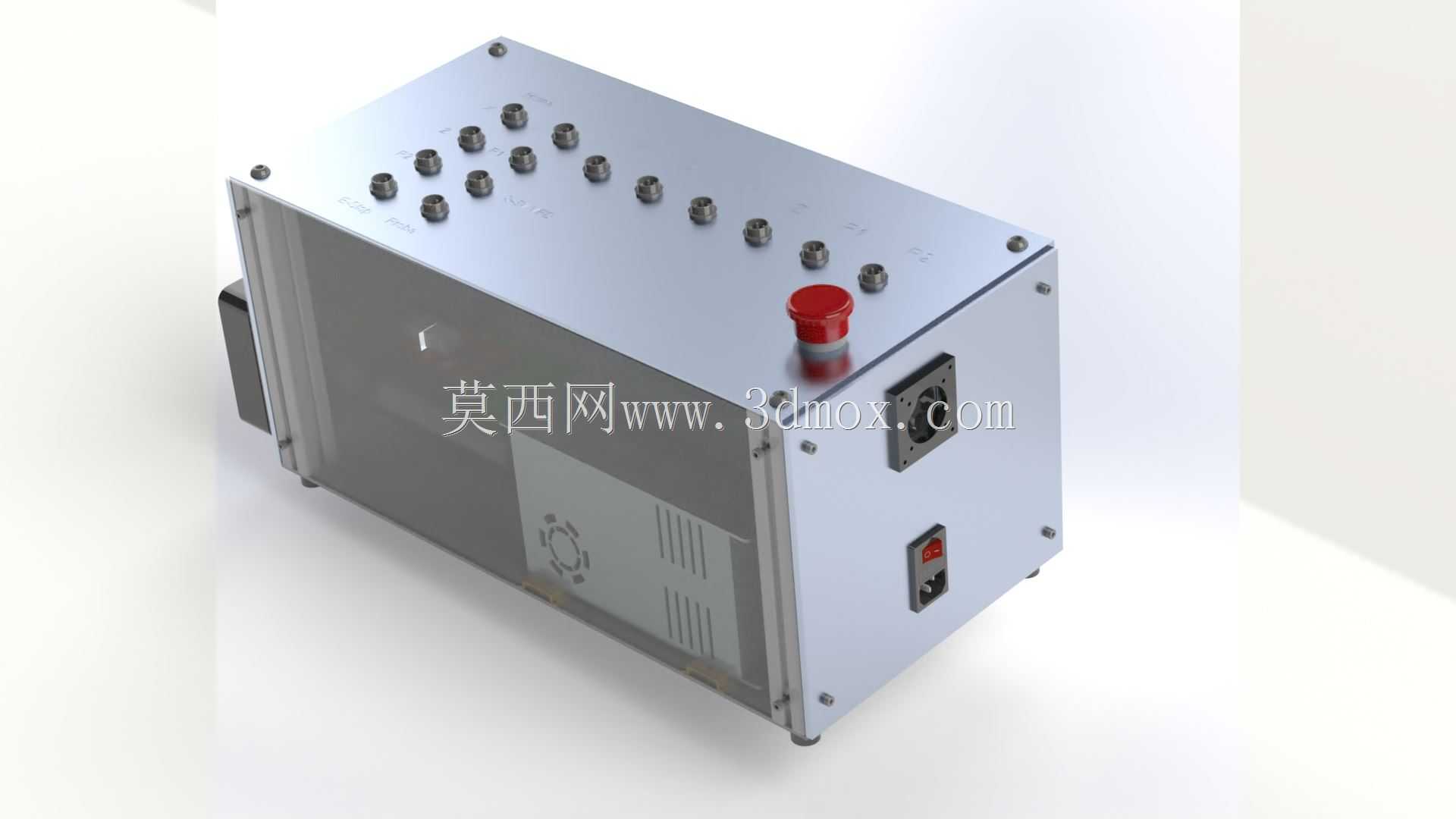

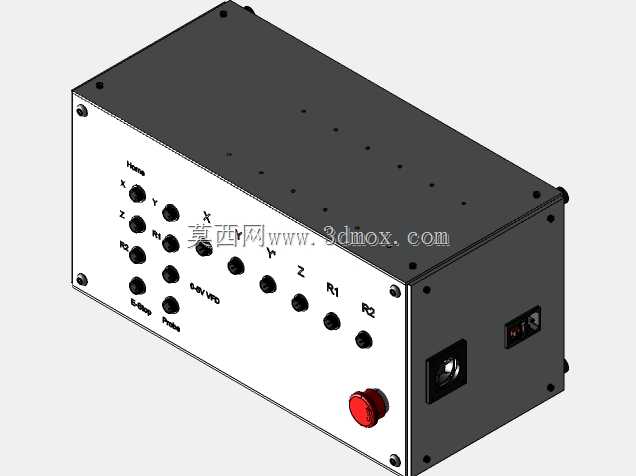

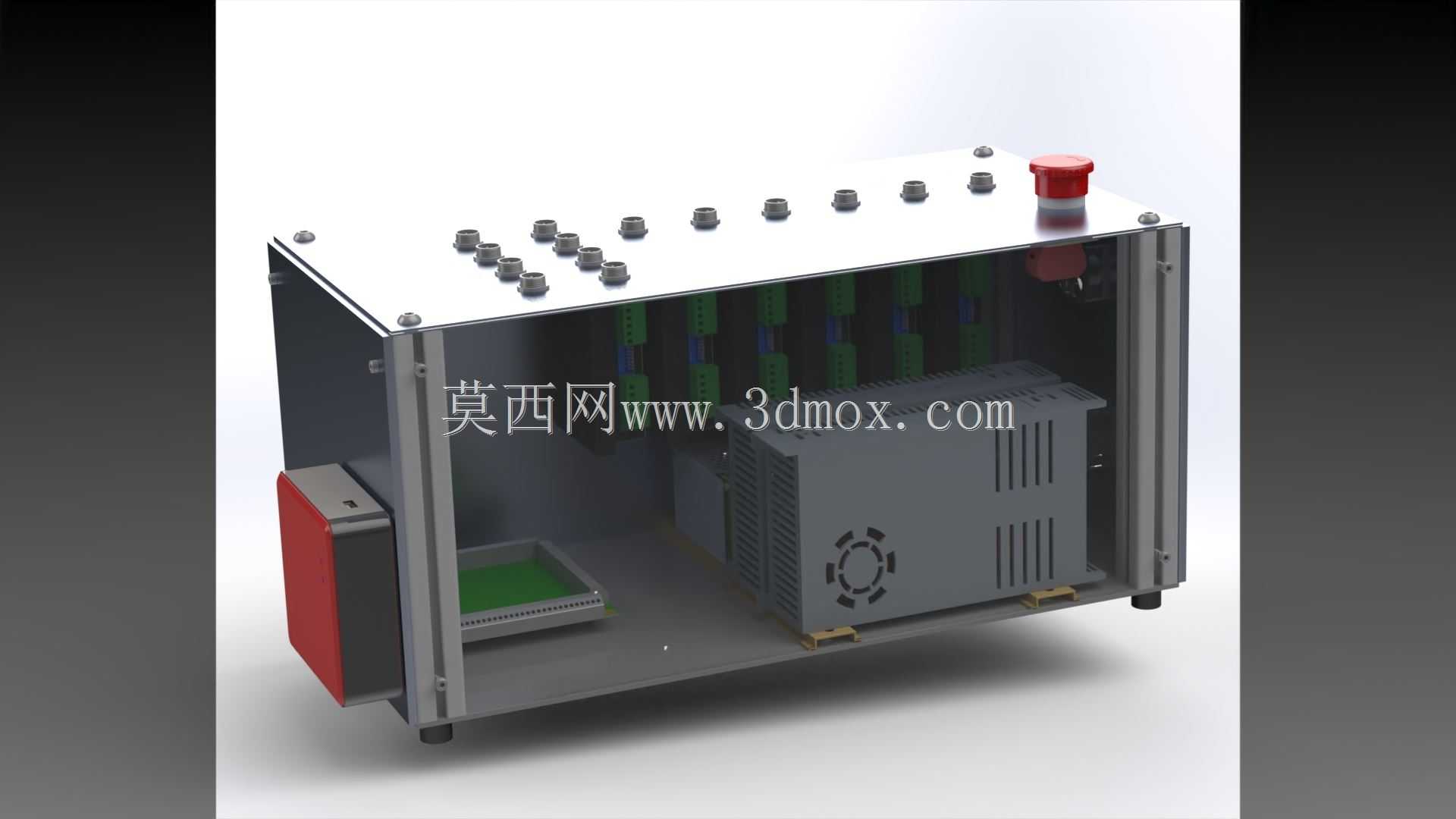

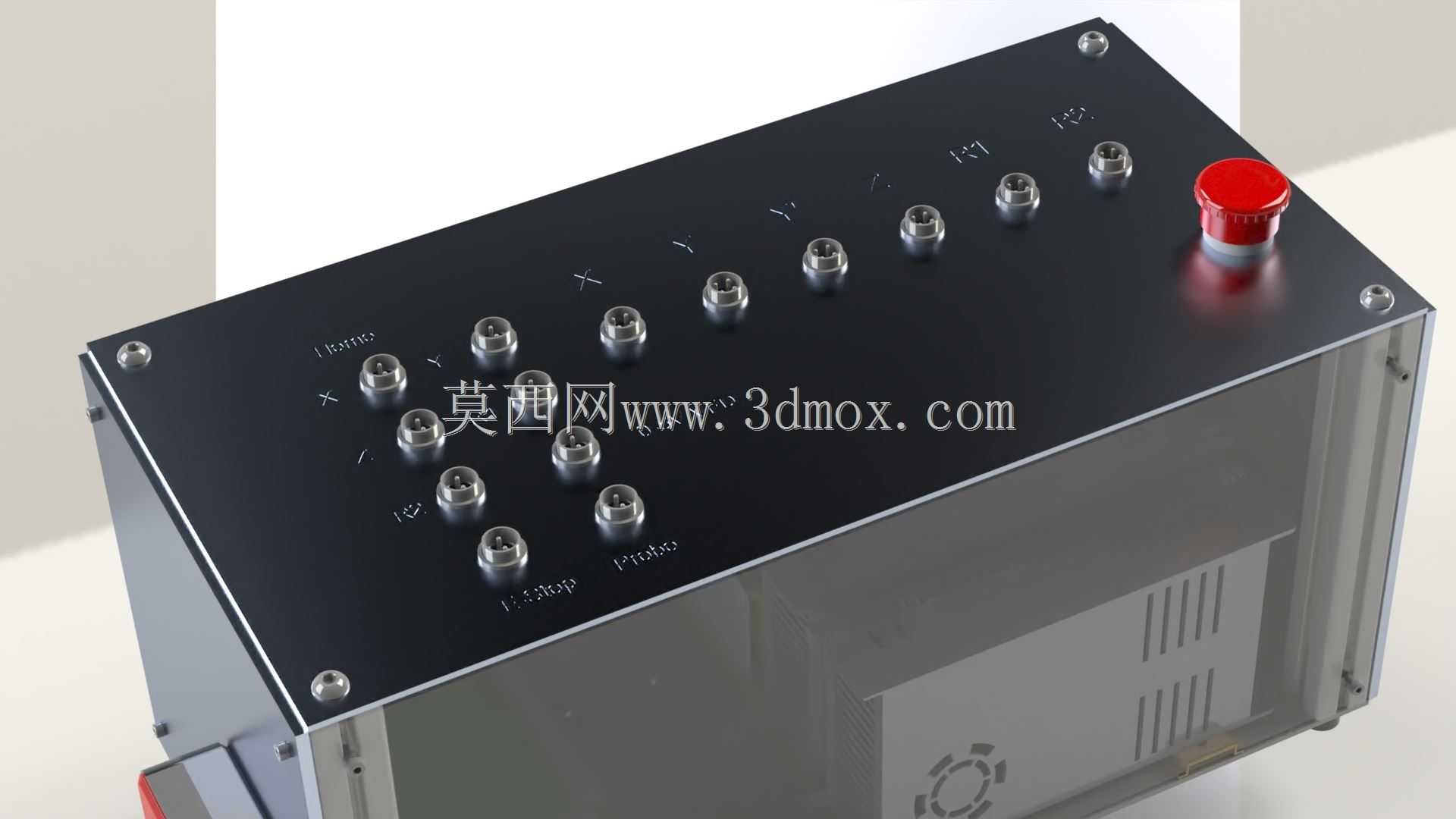

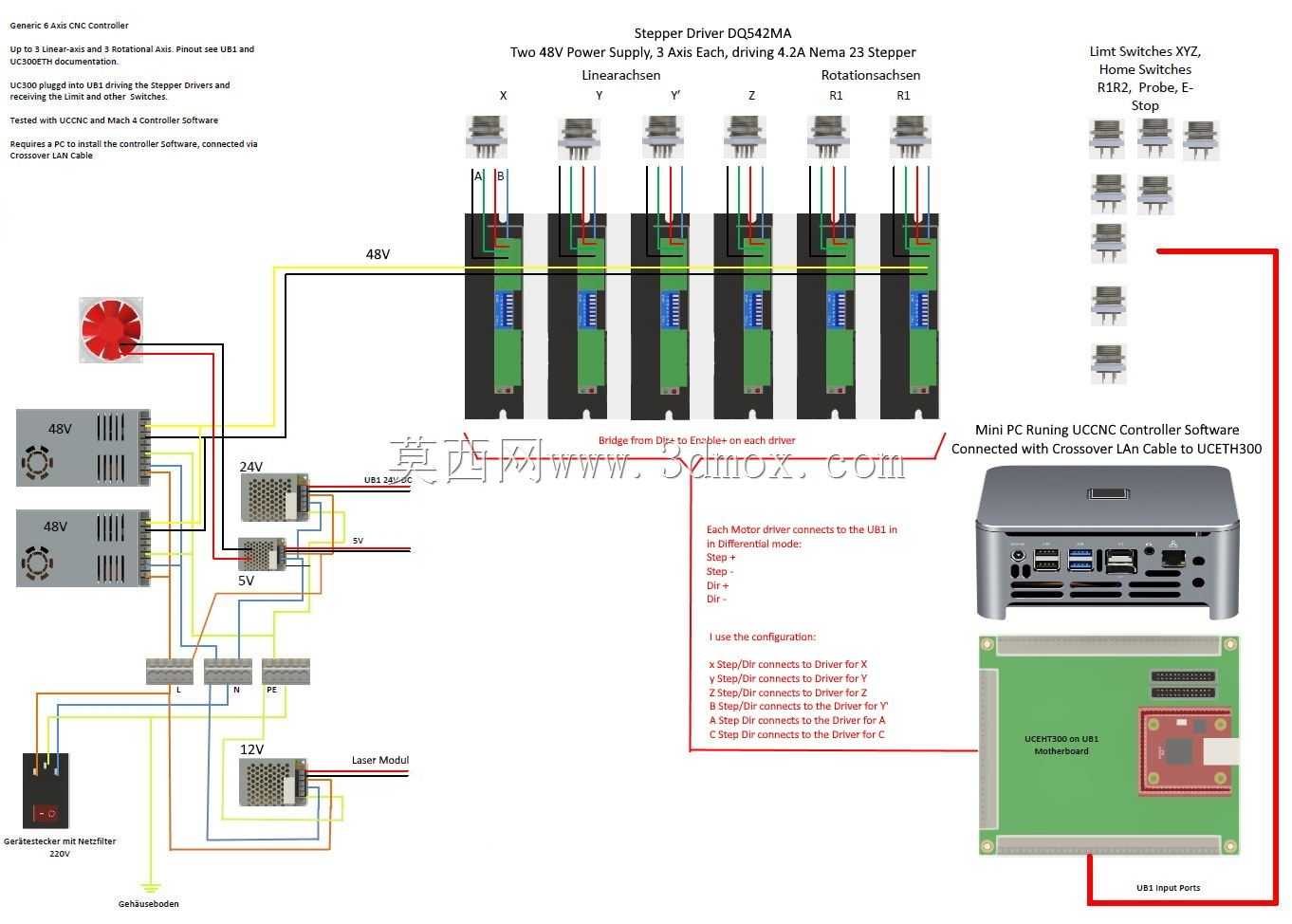

这款控制机箱主要面向小型数控加工、桌面级工业机器人控制场景打造，可适配五轴CNC加工机床、多关节桌面机器人、定制化自动化工位的运动控制需求，能够为多轴运动场景提供稳定的驱动与逻辑控制支撑，解决小型自动化设备控制单元集成度低、接线杂乱、维护不便的痛点。设备核心可驱动最多6路步进电机，单路最大输出电流可达4.2A，核心搭载UB1主板集成UC300运动控制单元，可适配UCCNC与Mach4两类主流数控控制软件，能够完成直线插补、圆弧插补、多轴同步联动等复杂运动控制指令。在轴配置逻辑上，设备既可以支持3个直线轴XYZ搭配3个旋转轴ABC的通用六轴配置，也可根据实际加工需求调整为X、Y、Y、Z、A、C的双Y轴同步带2旋转轴配置，适配双驱龙门结构的小型加工设备，满足不同场景的轴数定制需求。机箱整体采用标准工业机架式结构设计，外壳选用铝合金型材搭配金属板材拼接成型，兼顾结构强度与散热性能，顶部预留多组接线端子与急停按钮安装位，红色蘑菇头急停按钮布置在箱体右上角易触碰位置，满足工业设备安全操作规范，可在紧急工况下快速切断设备动力输出。箱体内部采用分层布局设计，上层预留控制主板、驱动模块的安装导轨位，下层布置开关电源与散热风道，侧面预留通风散热孔搭配内置散热风扇，可在长时间连续运行工况下维持内部元器件温度在合理区间，避免过热导致的运行不稳定问题。箱体左侧预留外部接口安装位，可布置电源开关、通讯接口、扩展接线端口，底部配有可调式橡胶减震脚座，既可以直接放置在工作台面使用，也可通过侧边安装孔固定在标准工业机柜内，安装边界适配常规桌面设备与标准机柜的安装尺寸，无需额外定制转接支架即可完成部署。内部走线预留专门的理线空间，强弱电走线区域做物理分隔，减少信号干扰，保障运动控制信号传输的稳定性，降低设备运行过程中出现丢步、信号误触发的概率。
