汽车驱动桥用空心传动轴结构设计

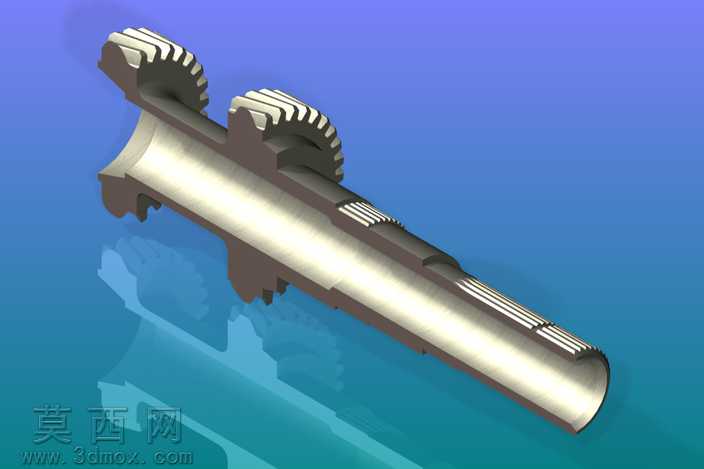

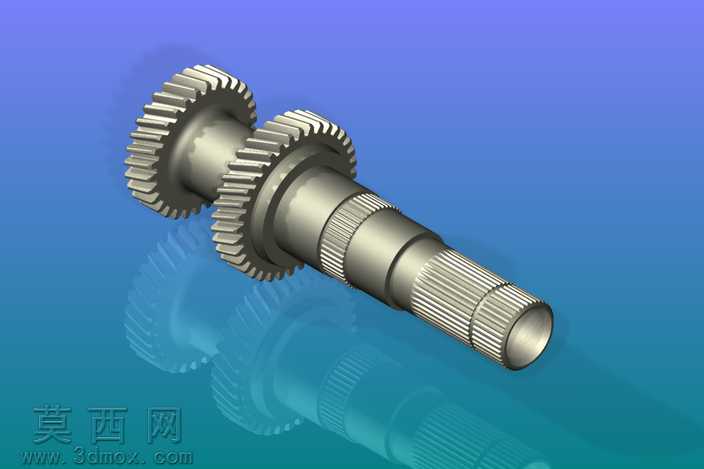

本空心传动轴采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械传动零件的设计规范，先以旋转特征构建轴体的基础空心基体，在保证轴体整体抗弯抗扭刚度的前提下，通过中空结构有效降低零件自重，适配中等规格车辆驱动桥的轻量化设计需求。建模阶段依次完成两处斜齿圆柱齿轮的齿形构建，采用渐开线齿廓参数化生成方式，保证齿形参数符合传动啮合精度要求，齿根处做圆角过渡处理避免应力集中；后续依次完成多段花键结构的特征创建，花键齿的齿距、齿高参数匹配对应传动配合件的装配要求，花键段与相邻轴段之间设置退刀槽结构，满足实际机加工的工艺可行性。轴体各阶梯轴段的直径、长度参数经过传动受力校核，轴肩位置设置合理的过渡圆角，降低轴件交变载荷下的应力集中风险，轴端的空心内孔做倒角处理，去除加工毛刺同时便于装配导向。渲染阶段采用金属合金钢材质，赋予轴体表面符合机加工零件的磨砂金属质感，齿轮啮合面、花键配合面设置略高的表面光洁度效果，还原实际零件的加工表面差异；场景采用渐变蓝背景搭配柔光打光，通过底部倒影效果突出轴体的整体结构轮廓，清晰展示各段结构的位置关系与形态特征。整体设计围绕动力传动系统的实际工况展开，在满足扭矩传递、齿轮啮合、花键连接等核心功能的基础上，通过空心结构实现零件的减重优化，各结构细节均兼顾装配要求与加工工艺性，可直接用于驱动桥传动系统的结构验证、装配模拟以及后续的工程图导出工作。
