实验室交直流迷你ATX实验台供电装置

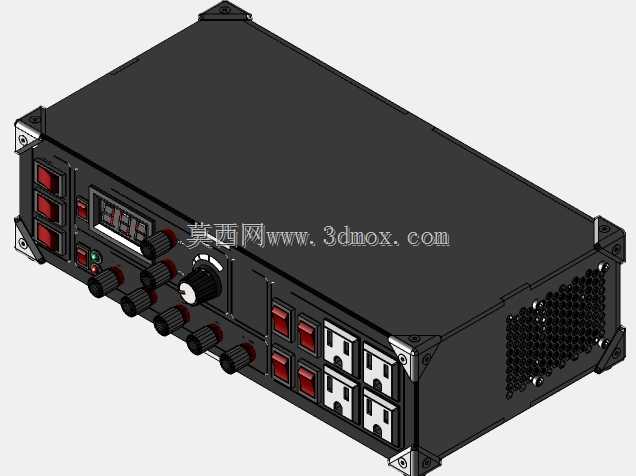

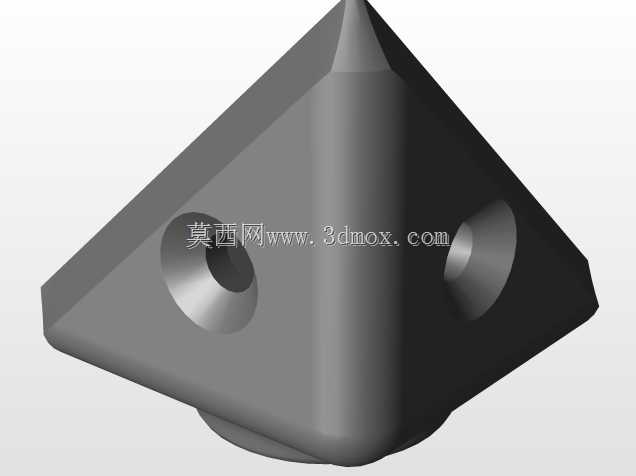

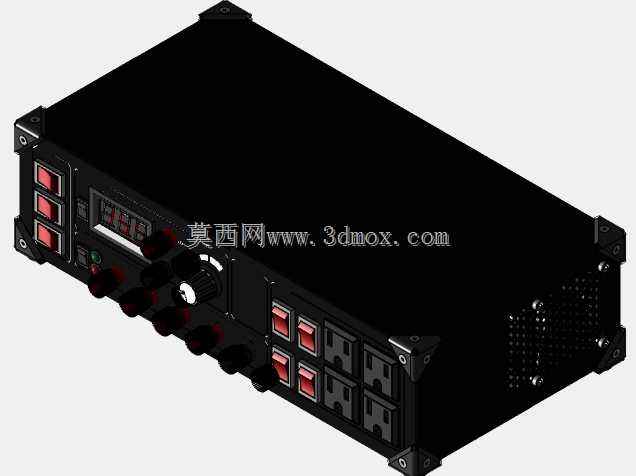

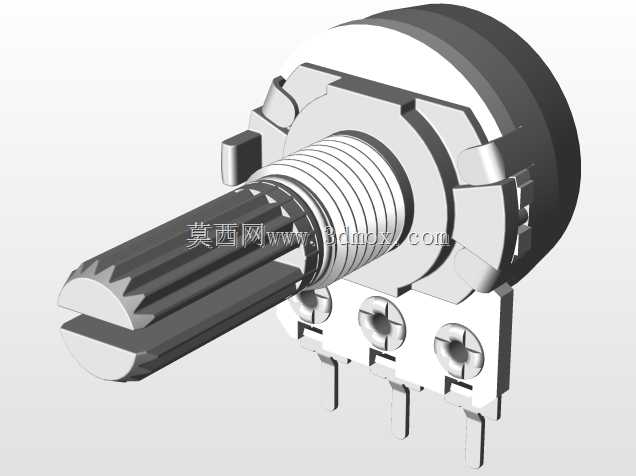

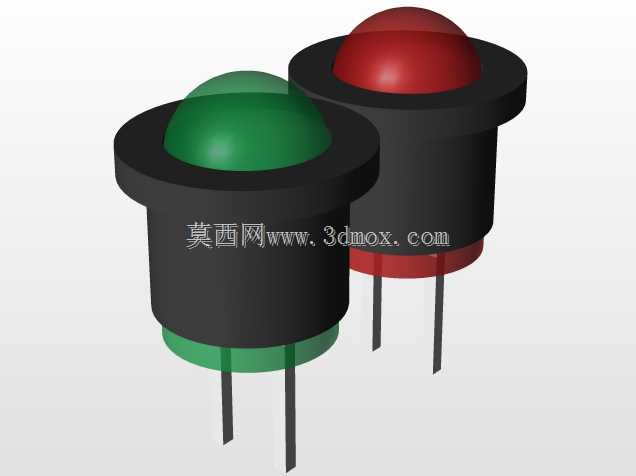

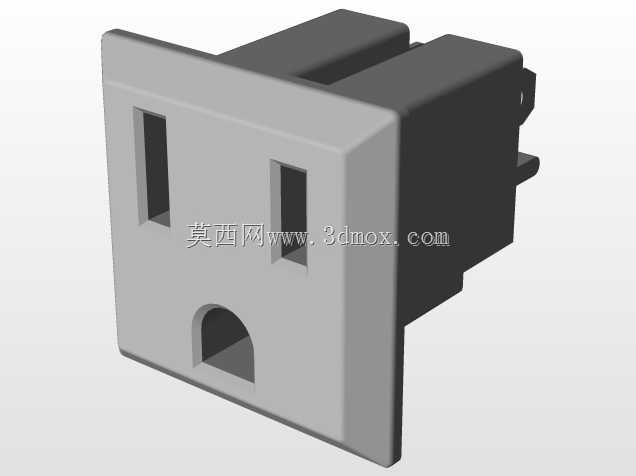

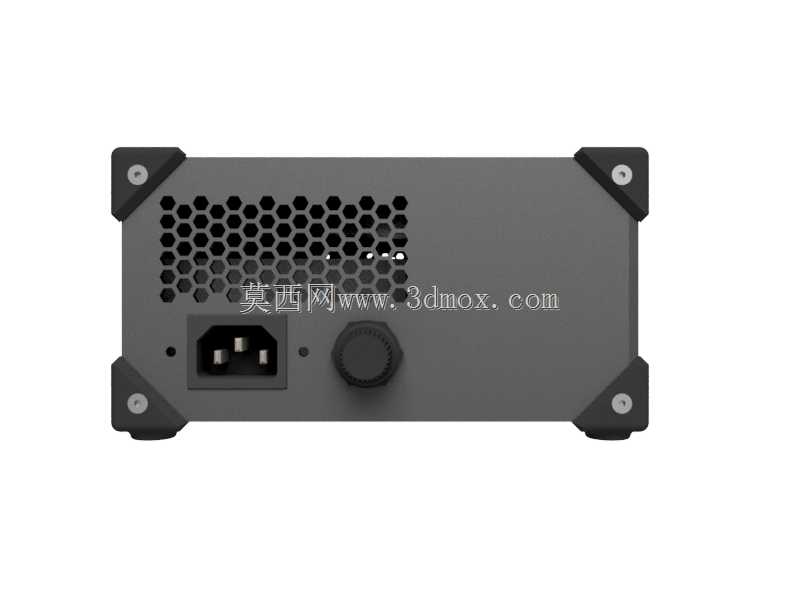

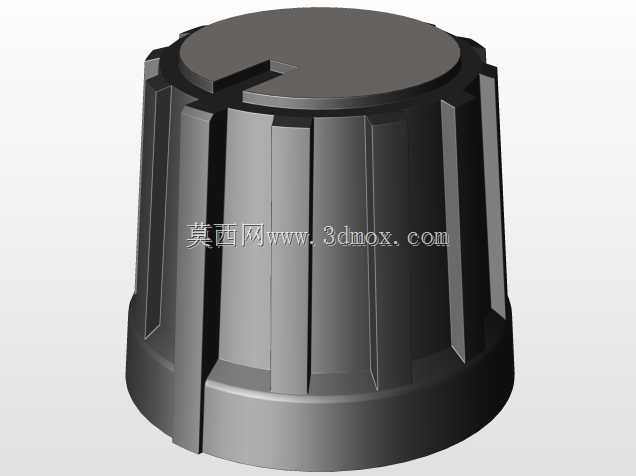

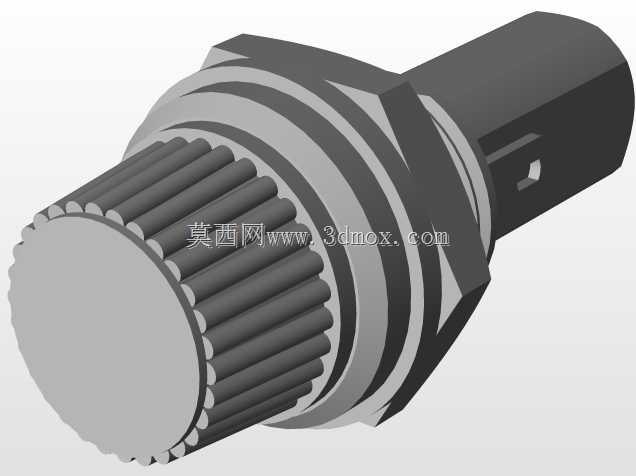

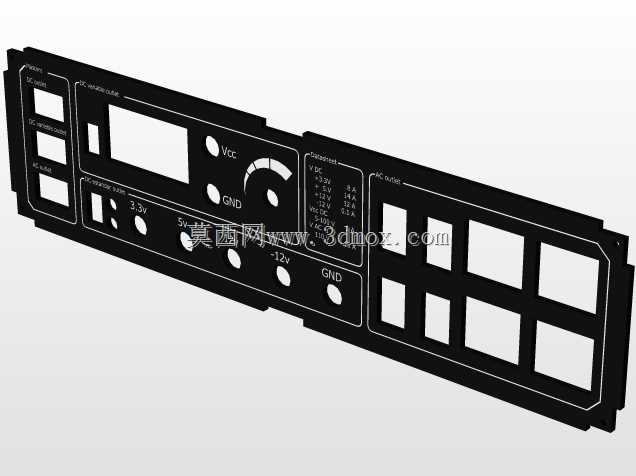

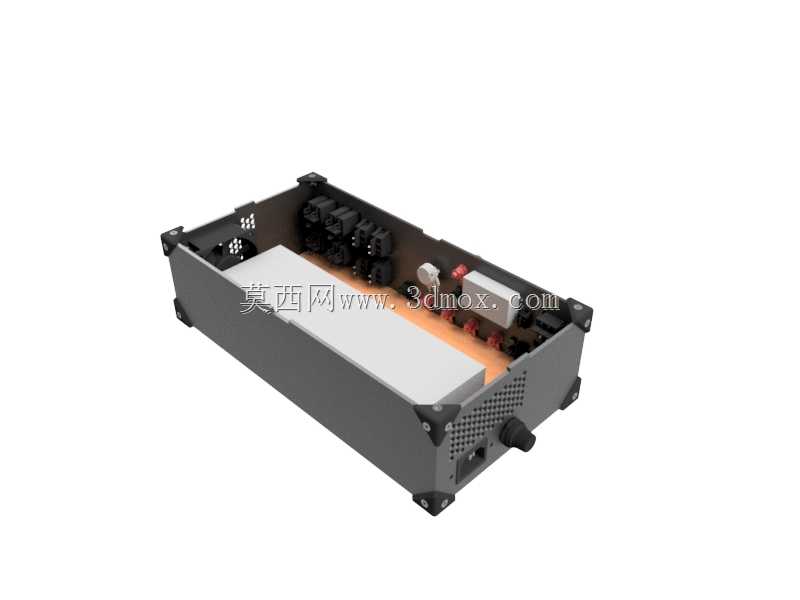

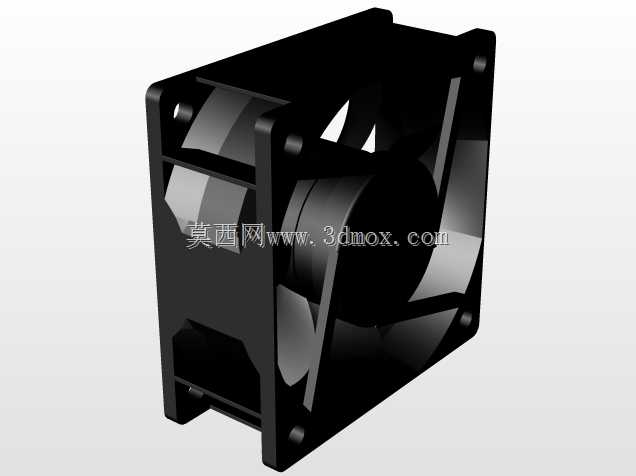

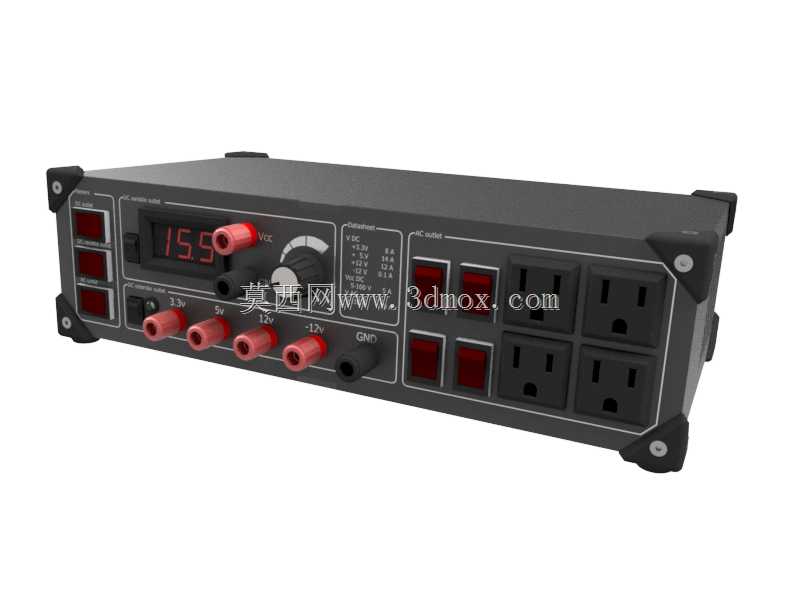

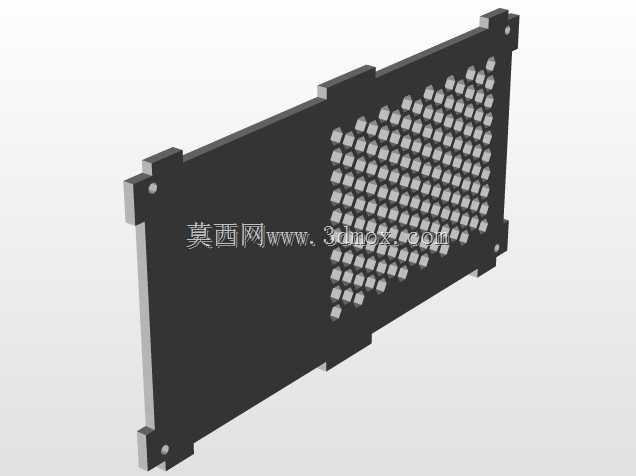

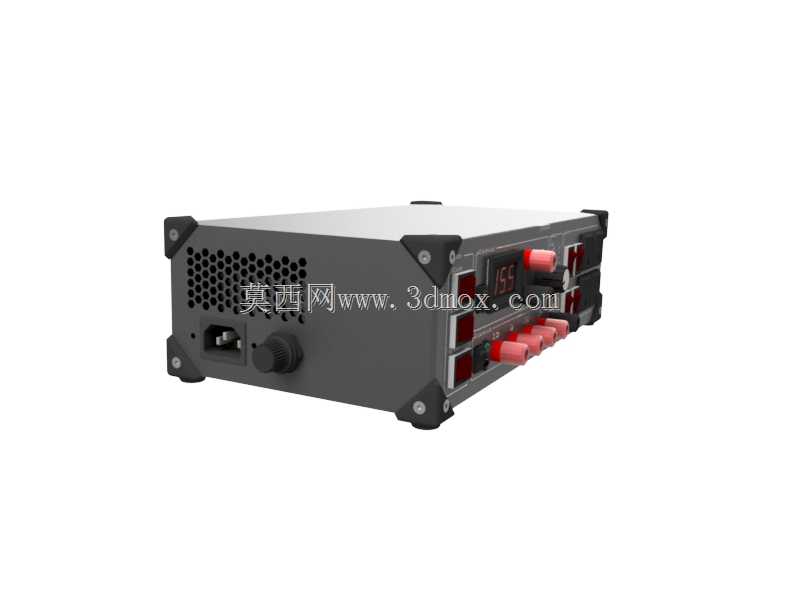

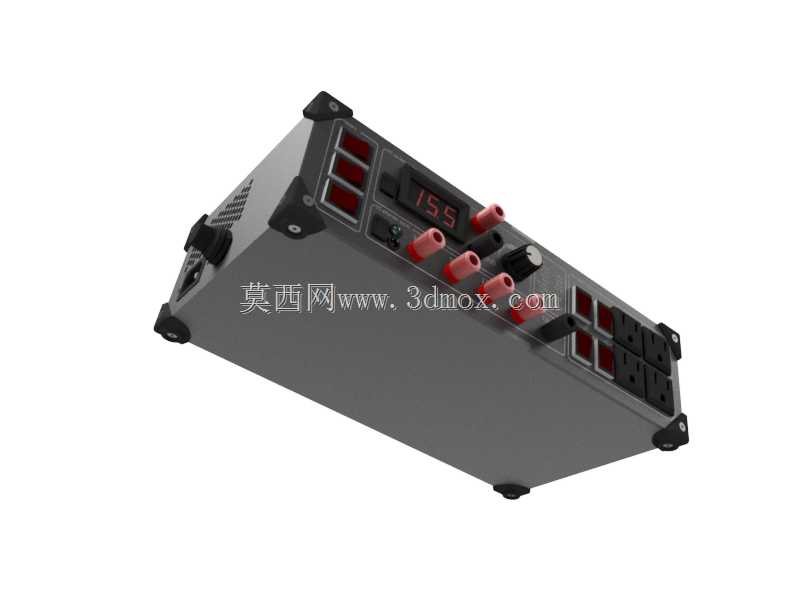

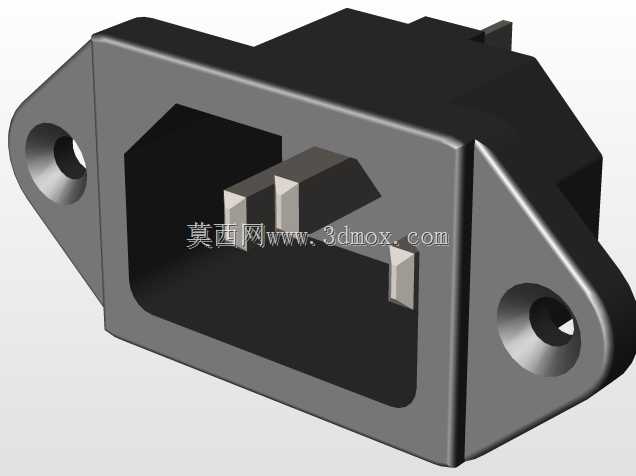

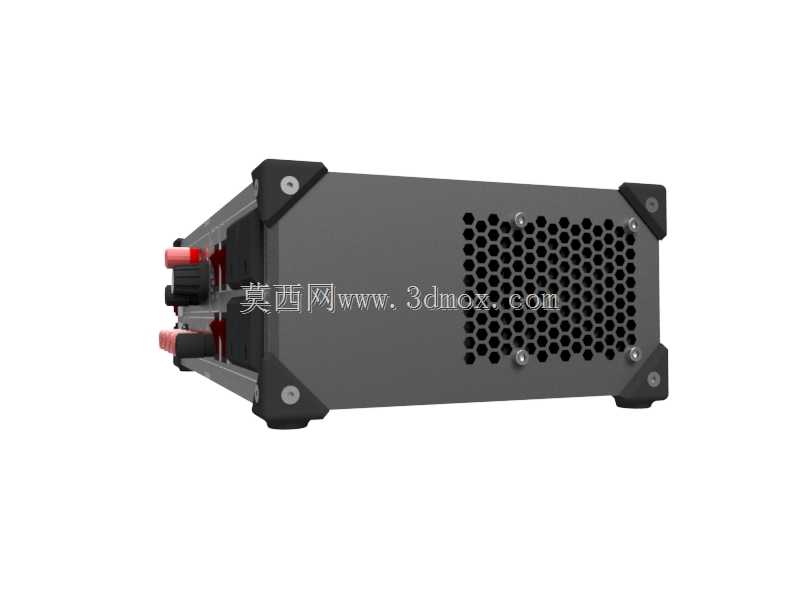

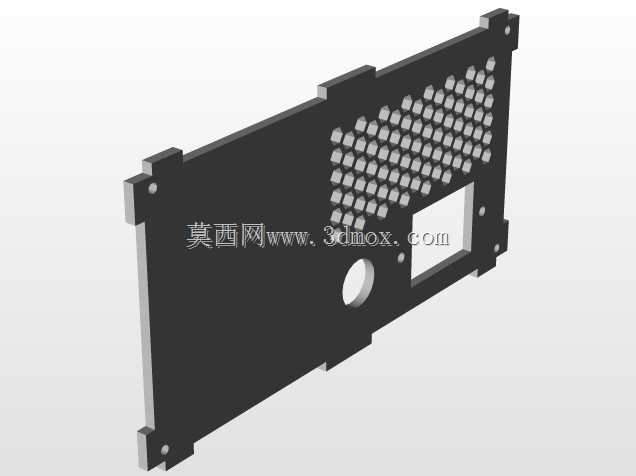

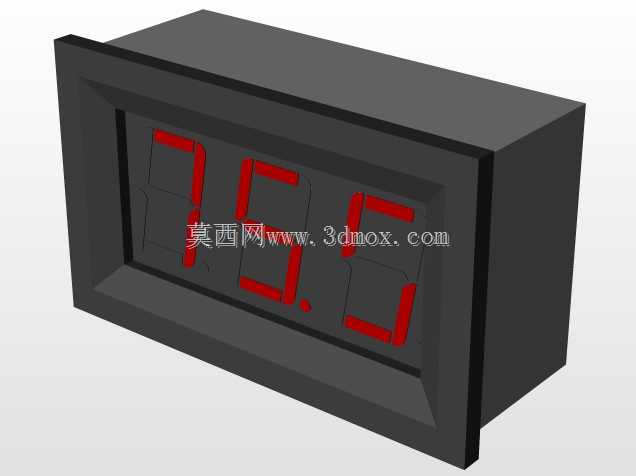

该实验台供电装置主要面向电子实验室、教学实训台、小型电子调试工位等场景使用，能够为各类低压电子实验、电路调试、小型元器件测试作业提供稳定可靠的交直流电力输出，适配桌面级实验作业的紧凑安装需求，解决传统实验电源体积过大、接口排布杂乱、占用工位空间的痛点。在实际使用场景中，该装置可同时提供多路直流输出与标准市电交流输出，既能够为面包板电路、单片机开发板、小型传感器模块提供精准的低压直流供电，也可直接为示波器、信号发生器、小型电烙铁等桌面实验设备提供市电接入口，无需额外搭配插排，简化实验台的线路排布，减少工位走线杂乱带来的安全隐患。功能设计上，装置正面设置了数显电压显示屏，可实时显示当前输出直流电压数值，搭配调压旋钮可实现输出电压的连续可调，满足不同实验项目的电压需求；多路红黑接线柱采用防误插间距设计，区分正负极接口，支持同时为多个实验回路供电，避免单路输出需要反复拆线接线的繁琐操作；侧边集成的多位国标交流插座带独立状态指示灯，可直观显示每路交流输出的通断状态，方便实验人员快速判断供电情况。外形设计采用紧凑型台式结构，边角加装防撞防护角，适配实验室桌面摆放的使用需求，整体宽度控制在常规实验台置物架的安装尺寸范围内，可直接嵌入标准实验台的预留安装位，也可独立放置在桌面使用，底部设置防滑胶垫，放置时不会划伤实验台台面，同时避免操作接线时设备滑动移位。设计思路上，整体结构参考老式电脑ATX电源的成熟电路架构进行优化，将ATX电源的多路输出特性与实验电源的调压、显示功能进行整合，外壳采用金属板材弯折成型，兼顾结构强度与电磁屏蔽性能，避免电源工作时的电磁干扰影响精密实验电路的测试结果；前面板的接口排布遵循操作习惯，将常用的直流接线柱、调压旋钮、显示屏布置在操作舒适的正面中部区域，交流插座布置在右侧区域，操作时不会互相干扰，各接口旁标注清晰的参数标识，方便实验人员快速识别接口功能，减少误操作概率。安装边界方面，设备整体深度适配常规实验台的桌面纵深，背部预留散热通风槽与电源输入接口，安装时只需在背部预留少量走线空间即可，无需额外的固定支架，摆放式安装即可满足日常使用需求，设备的散热风道采用前后贯通设计，长时间满负载工作时也能保持稳定的散热效果，适配实验室长时间连续开展实验的使用需求。
