桌面式铝型材框架数控雕刻机结构设计

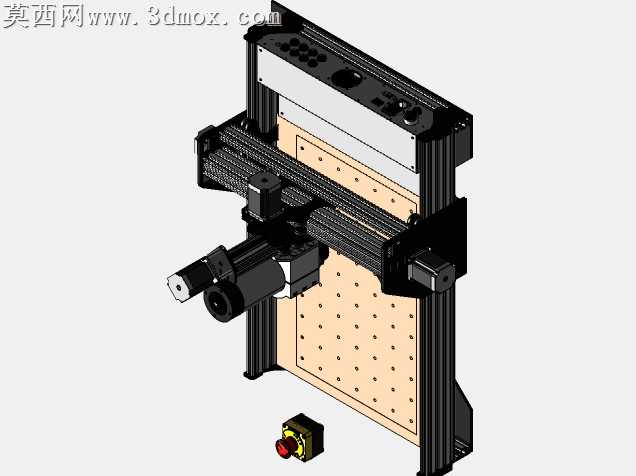

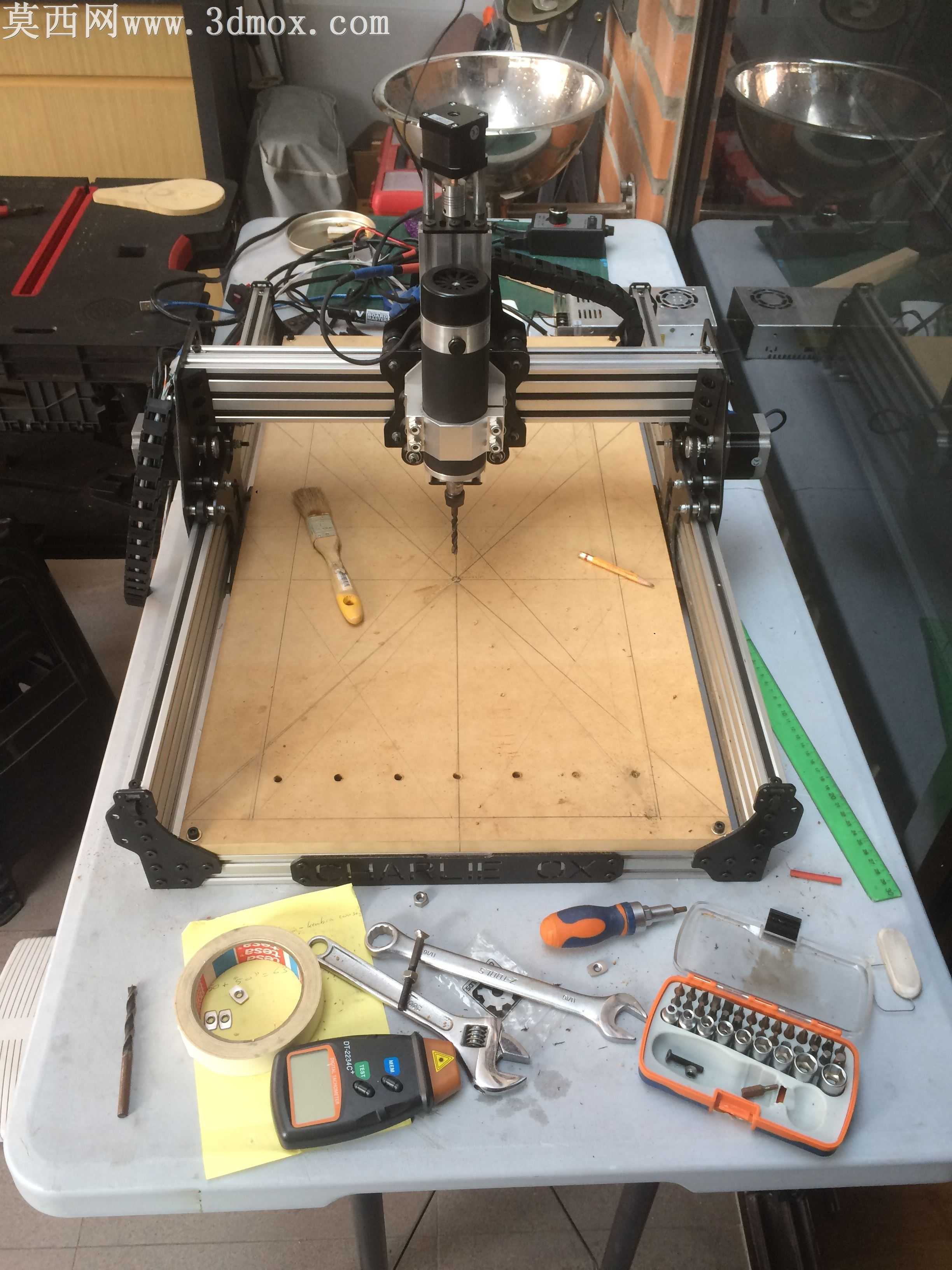

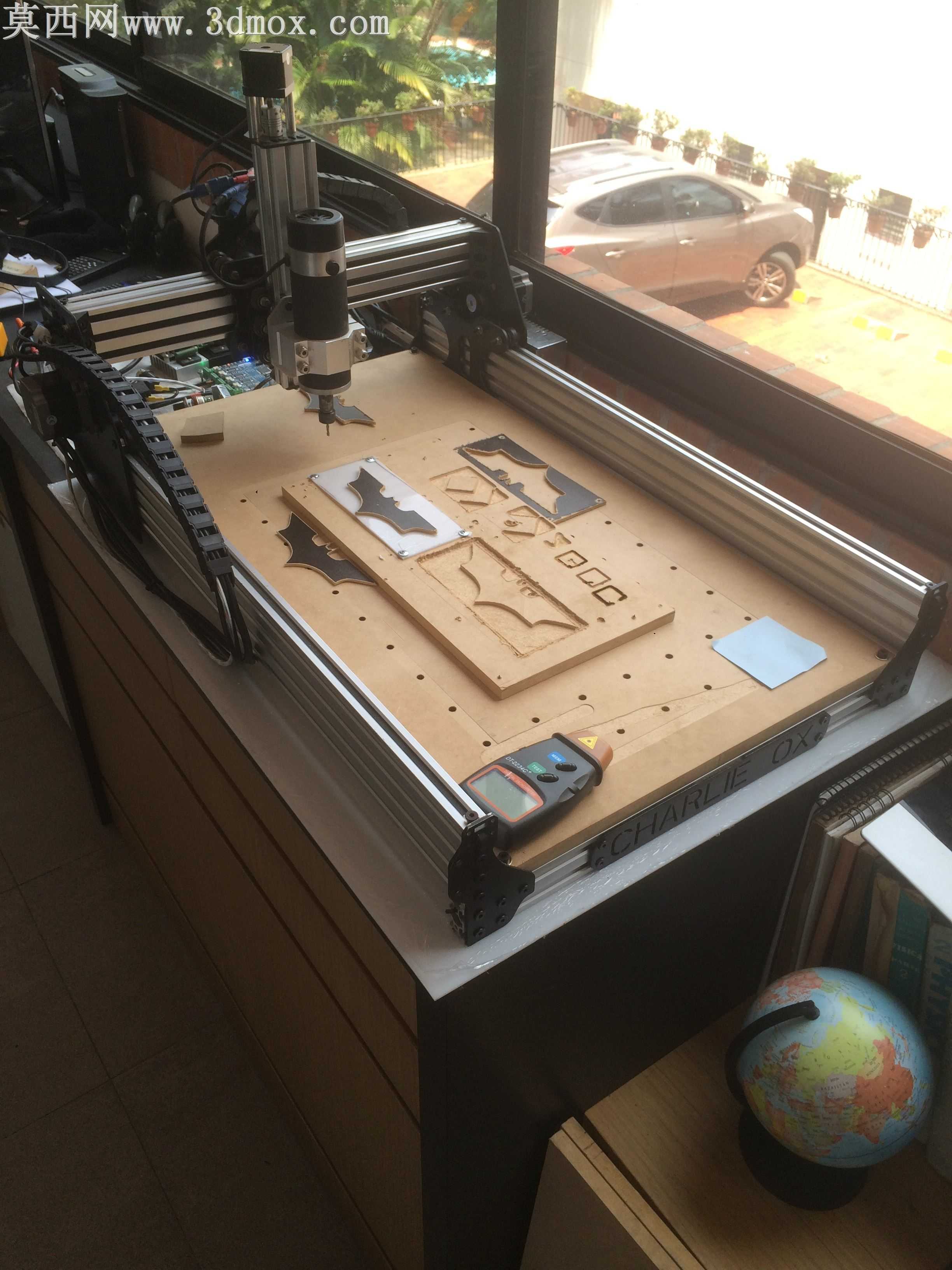

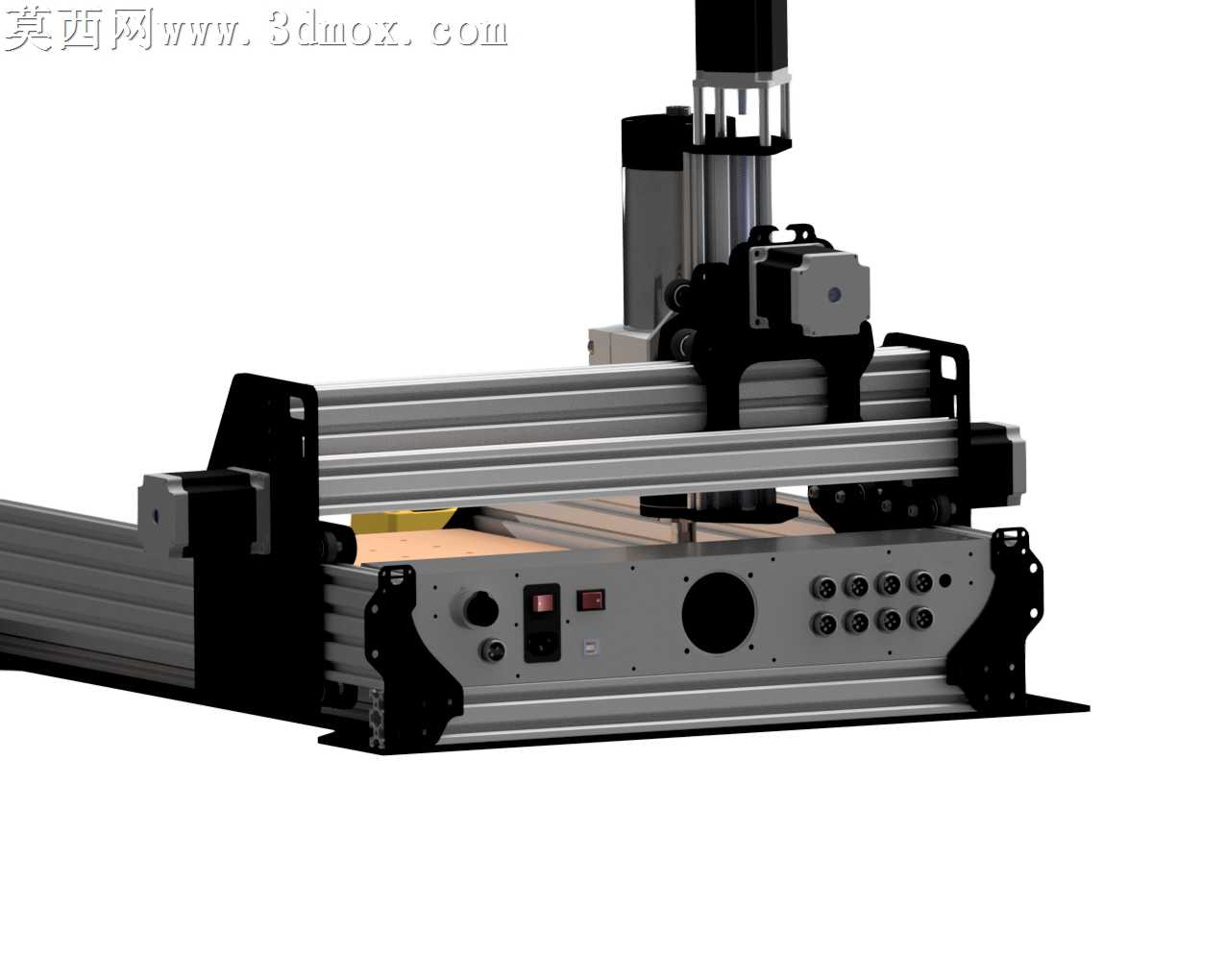

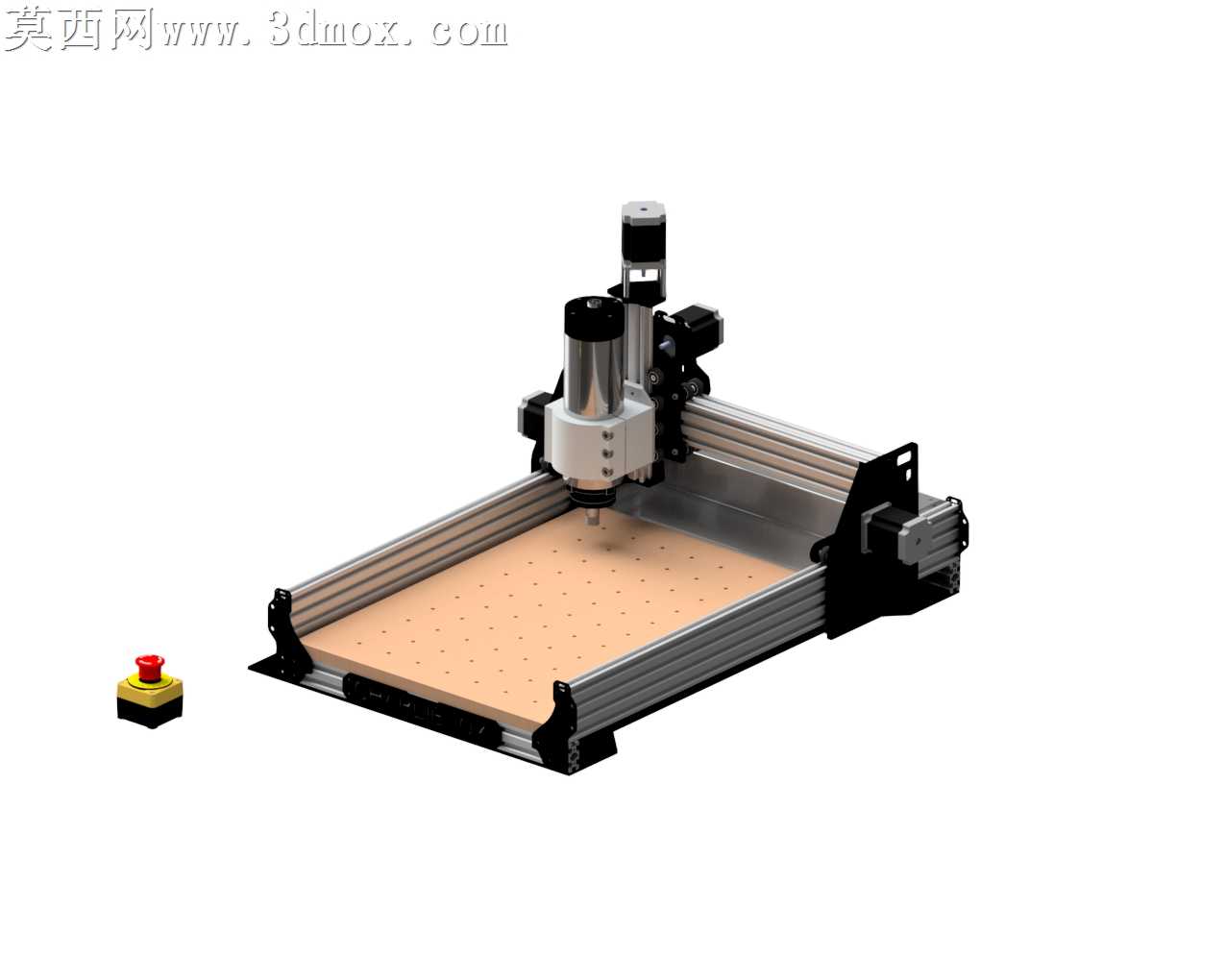

该作品为桌面级数控雕刻机的三维设计方案，整体建模过程围绕开源硬件设计理念展开，在三维建模阶段对设备各组成部件进行了精准的参数化搭建，完整还原了设备的装配逻辑与结构细节。设备主体框架采用工业铝型材搭建，建模时精准还原了铝型材的槽道结构、端面连接细节，通过标准角件与紧固件实现框架的刚性连接，既保证了机架的结构强度，也兼顾了桌面设备的轻量化需求，材质渲染阶段为铝型材赋予了细腻的金属磨砂质感，清晰呈现出型材表面的氧化层纹理与装配接缝细节。设备的运动结构采用经典龙门式布局，建模时对X、Y、Z三个运动轴的传动结构进行了完整还原：Y轴双导轨沿工作台两侧纵向布置，X轴横梁搭载Z轴主轴组件实现横向移动，Z轴滑台搭载高速主轴实现垂直方向的进给运动，各轴的导轨滑块、传动丝杆、步进电机、限位开关等部件均按照实际装配关系完成建模，渲染时区分了金属导轨的亮面金属质感、同步带的橡胶哑光质感、电机外壳的工程塑料质感，让各部件的材质区分清晰可辨。工作台部分采用多孔密度板作为加工承载台面，建模时还原了台面上规律排布的定位孔阵列，可配合夹具实现待加工工件的快速固定，台面下方与Y轴滑台的连接结构也做了完整呈现，保证运动传递的结构合理性。主轴部分采用高速风冷电主轴设计，建模时还原了主轴的夹头结构、散热鳍片细节，配套设计了独立的急停控制按钮，按钮部分采用醒目的红黄色配色渲染，突出安全操作部件的视觉辨识度。整个设计在建模阶段充分参考了开源社区的成熟结构方案，对各运动部件的行程范围、装配干涉情况做了完整校验，渲染阶段采用柔和的工作室光照环境，清晰展现出设备的整体轮廓与各部件的装配关系，既保证了结构设计的实用性，也通过精细化的材质与光影处理让三维模型具备极佳的展示效果，可直接用于设备的装配指导、结构优化与展示演示。
