DFROBOT EC11旋转编码器模块结构设计

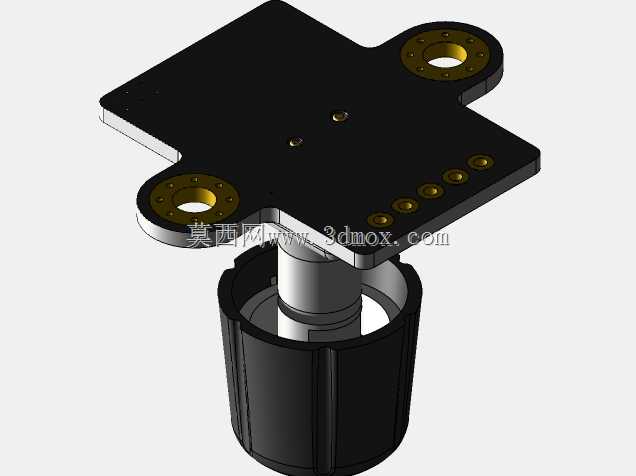

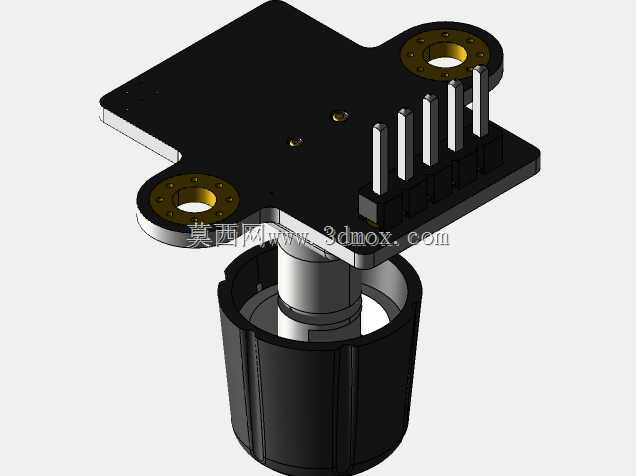

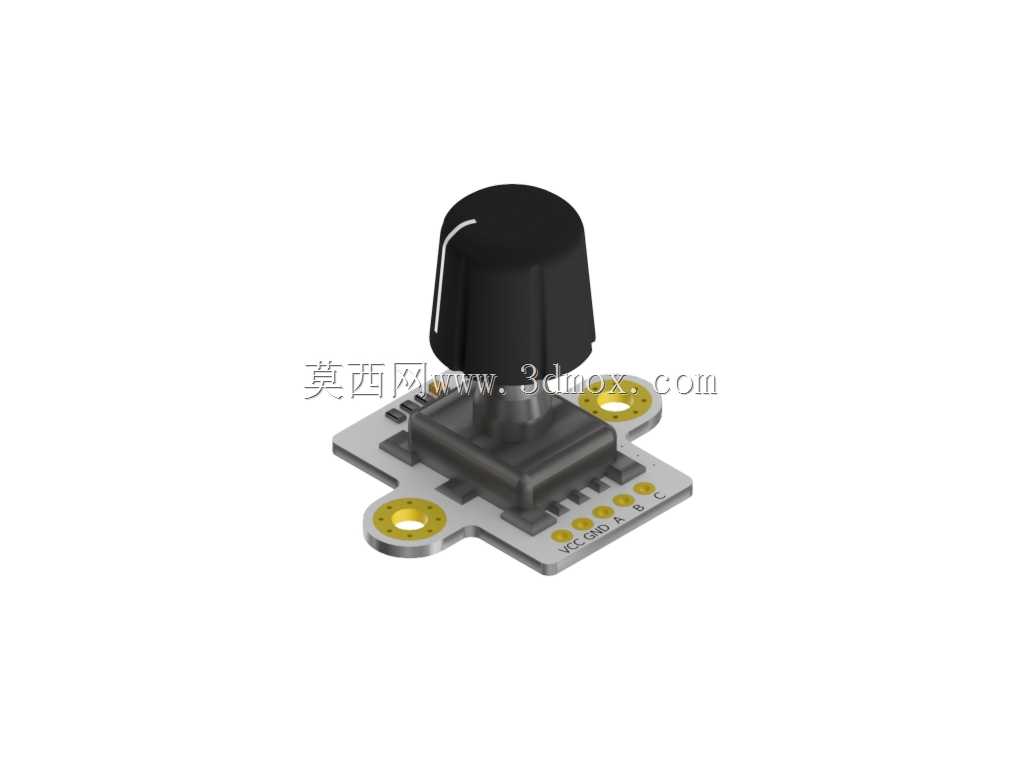

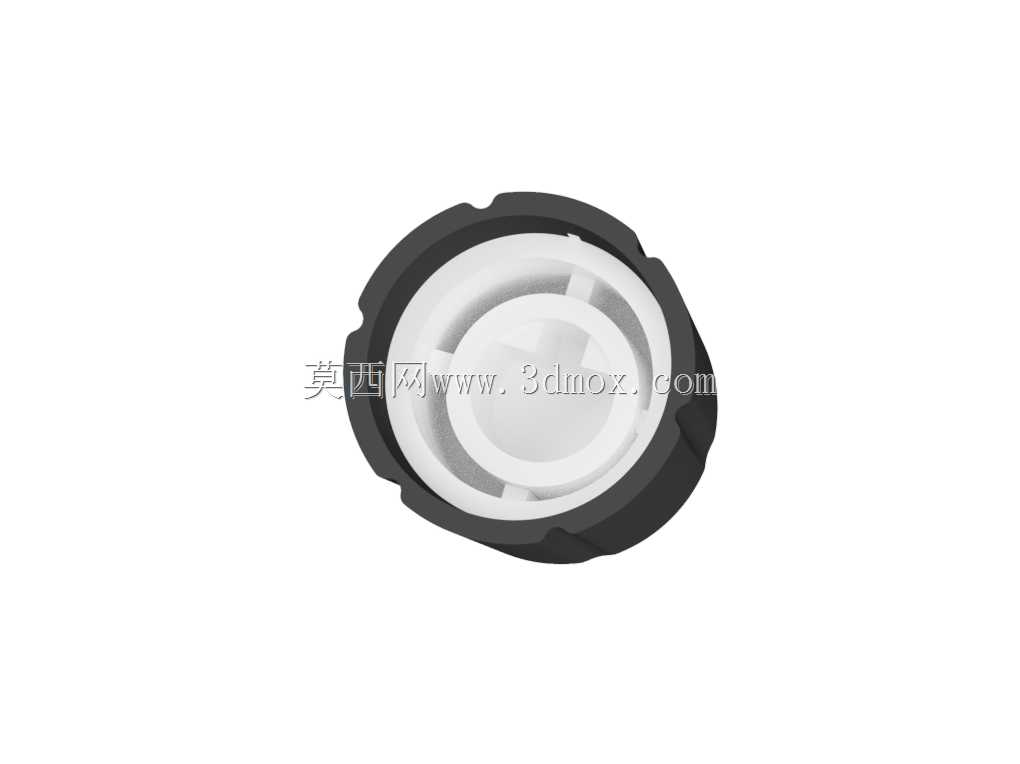

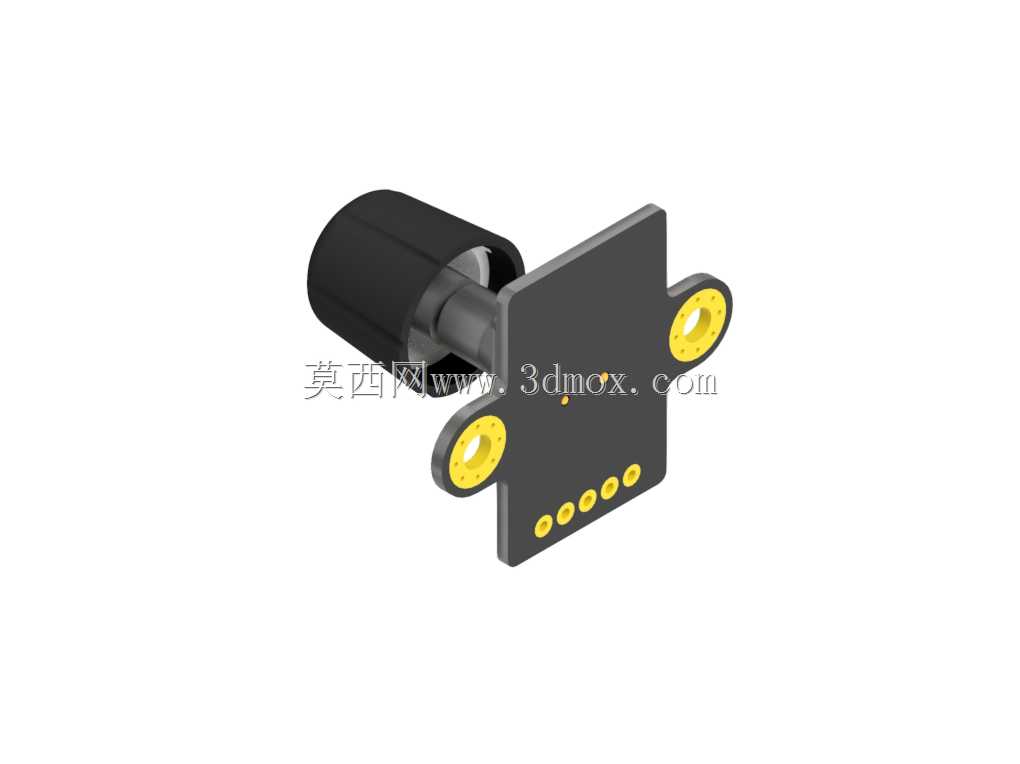

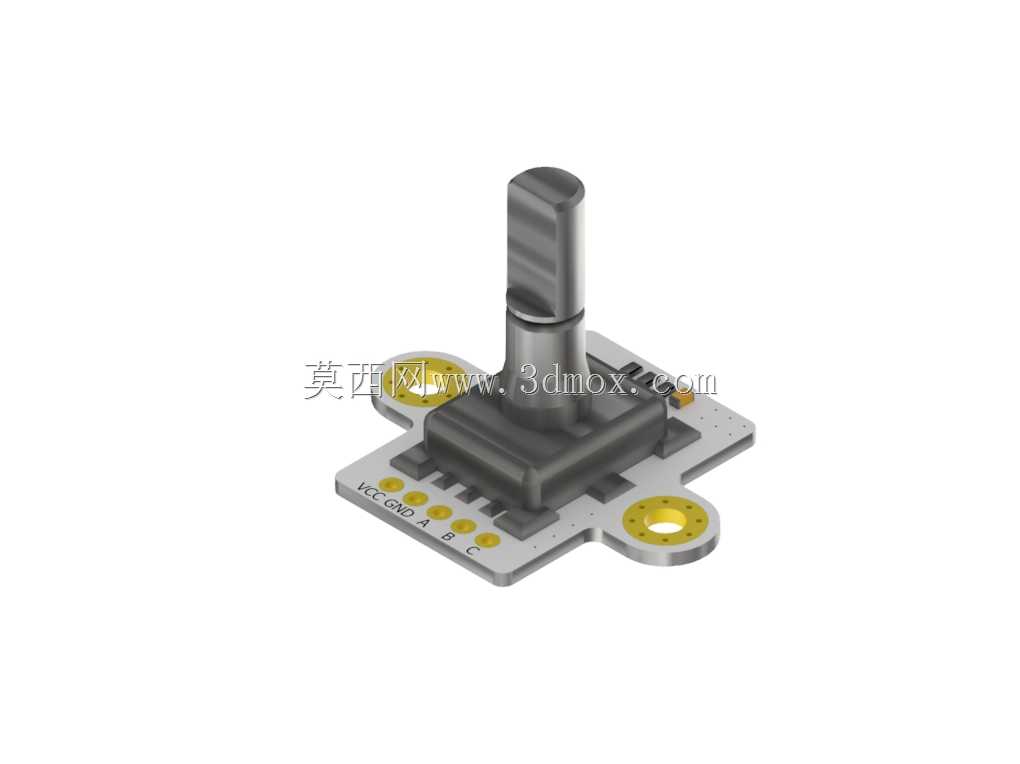

在小型智能设备、实验教具、工控操作面板的人机交互环节，这类带安装基板的旋转编码组件是很常见的输入部件，相比传统电位器，它没有旋转角度限制，能通过脉冲输出实现连续的参数调节，不会出现电位器长期磨损后阻值漂移的问题。做结构设计的时候，首先要考虑操作端的人机适配，顶部的旋钮做了防滑的竖纹处理，手指拧动的时候不会打滑，旋钮的高度控制在手指捏持的舒适区间，不会因为突出过高容易被误碰，也不会因为太矮不好发力。下方的编码核心本体采用标准的EC11封装尺寸，引脚排布和市面上通用的EC11编码器完全兼容，做替换设计的时候不需要重新改PCB的焊盘布局。安装基板采用带安装孔的翼型设计，四个角的沉头安装孔可以直接用M2螺丝固定在面板或者PCB支架上，安装孔的位置公差控制在0.1mm以内，装配的时候不会出现孔位对不上的问题，基板的边缘做了圆角处理，避免装配的时候划手或者刮伤导线。基板上的焊盘做了沉金处理，既可以直接焊接插针连接杜邦线做原型验证，也可以直接贴装在主控板上做量产设计，焊盘旁边印有清晰的引脚定义丝印，接线的时候不需要反复查手册，能减少接线错误的概率。设计的时候特意把编码器的转轴垂直度做了约束，转轴和安装基板的垂直度公差控制在0.05mm以内，旋钮转动的时候不会出现偏心晃动的情况，转动的阻尼感做了均匀化处理，每一格的定位手感清晰，不会出现卡顿或者段落感忽强忽弱的问题，转动的时候输出的脉冲相位差稳定，不会出现丢步或者误触发的情况。这类组件常用来做设备的参数调节，比如调节显示屏的亮度、电机的转速、温控设备的目标温度，也可以用来做菜单的选择切换，按下转轴还能触发按键功能，实现选单的确认操作，一个组件就能实现旋转调节加按键确认的双重功能，能节省面板的安装空间。在做整机结构设计的时候，要注意给旋钮预留足够的操作空间，旋钮周围10mm范围内不要布置其他凸起的操作部件，避免拧动旋钮的时候手指碰到其他按键，编码器本体的后方要预留足够的走线空间，焊接的导线不要顶到外壳内壁，避免长期挤压导致导线破皮短路。安装的时候要注意螺丝的锁紧扭矩不要过大，避免把塑料材质的安装基板压裂，一般M2螺丝的锁紧扭矩控制在0.2N·m左右就足够固定，不会出现松动的情况。这类编码组件的转动寿命能满足一般工业设备的使用需求，正常操作情况下可以承受上万次的旋转循环，适合用在对可靠性有一定要求，但成本控制比较严格的民用设备、教学实验装置、小型工控设备上，做三维建模的时候要准确还原旋钮的防滑纹理、安装孔的位置尺寸、引脚的伸出长度，这样导出的工程图才能直接用来做面板开孔和结构适配，不需要反复调整尺寸。
