标准USB公头线缆连接端结构设计

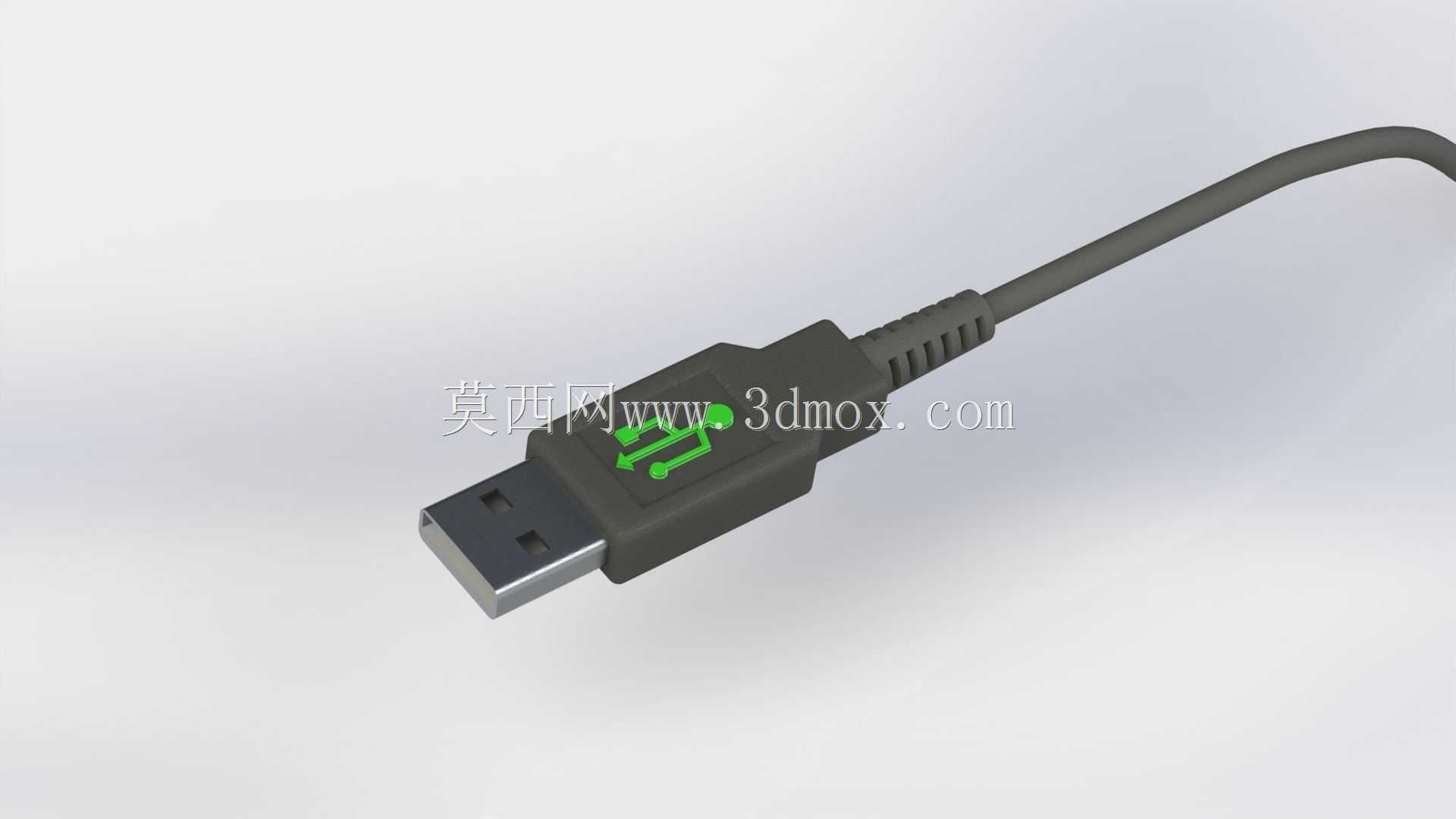

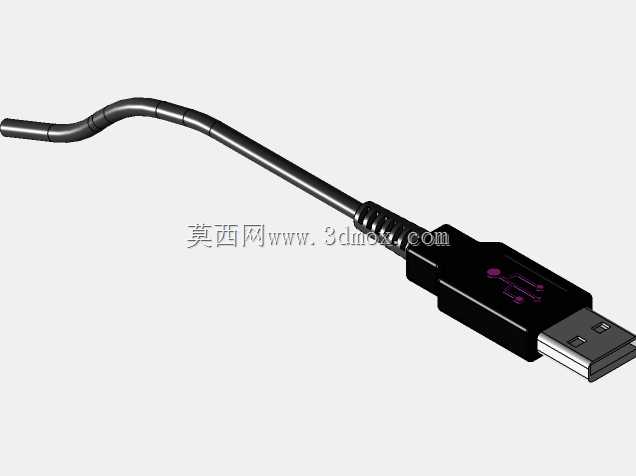

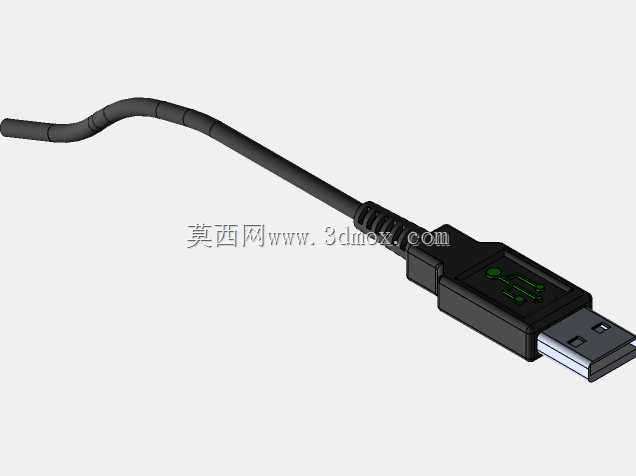

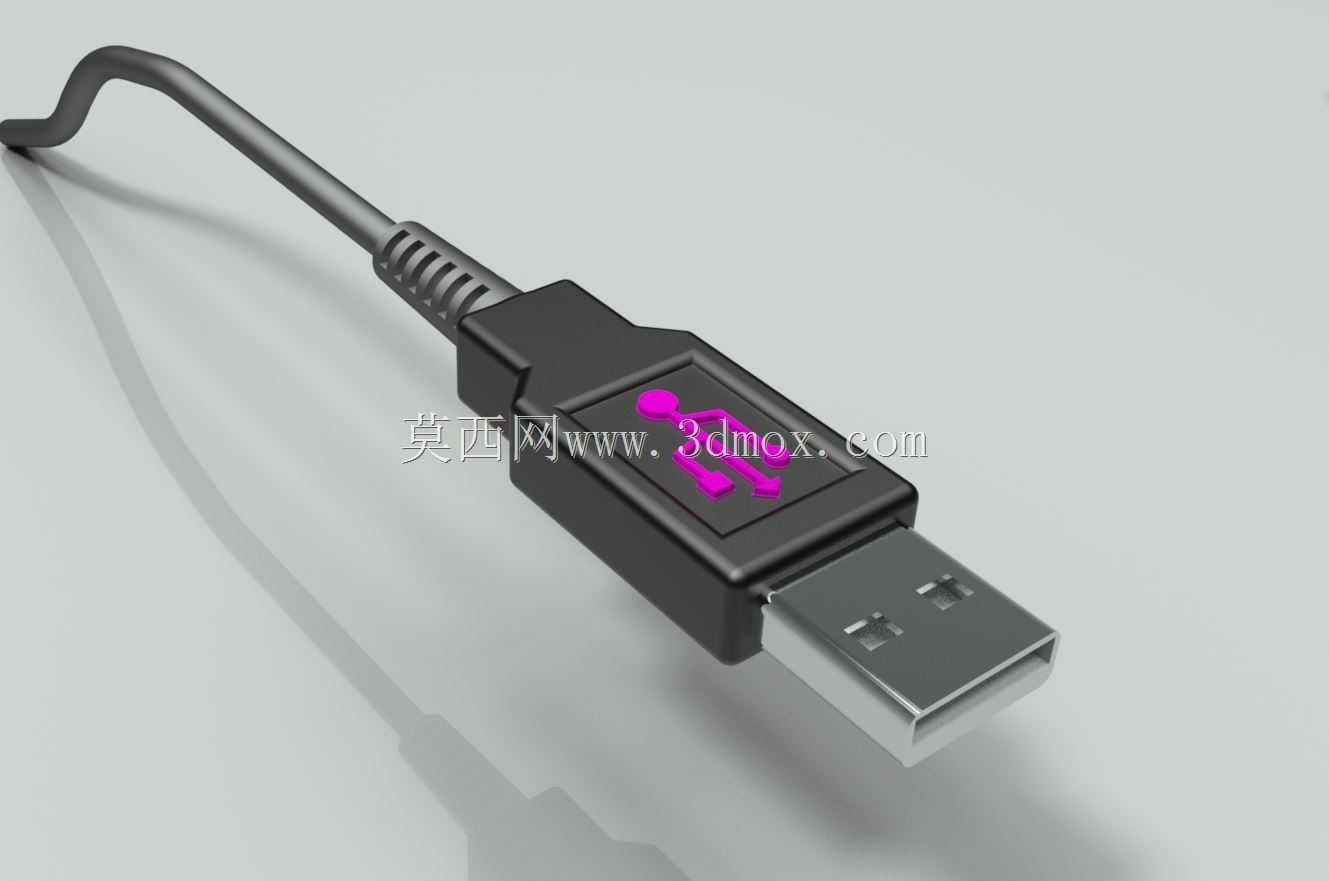

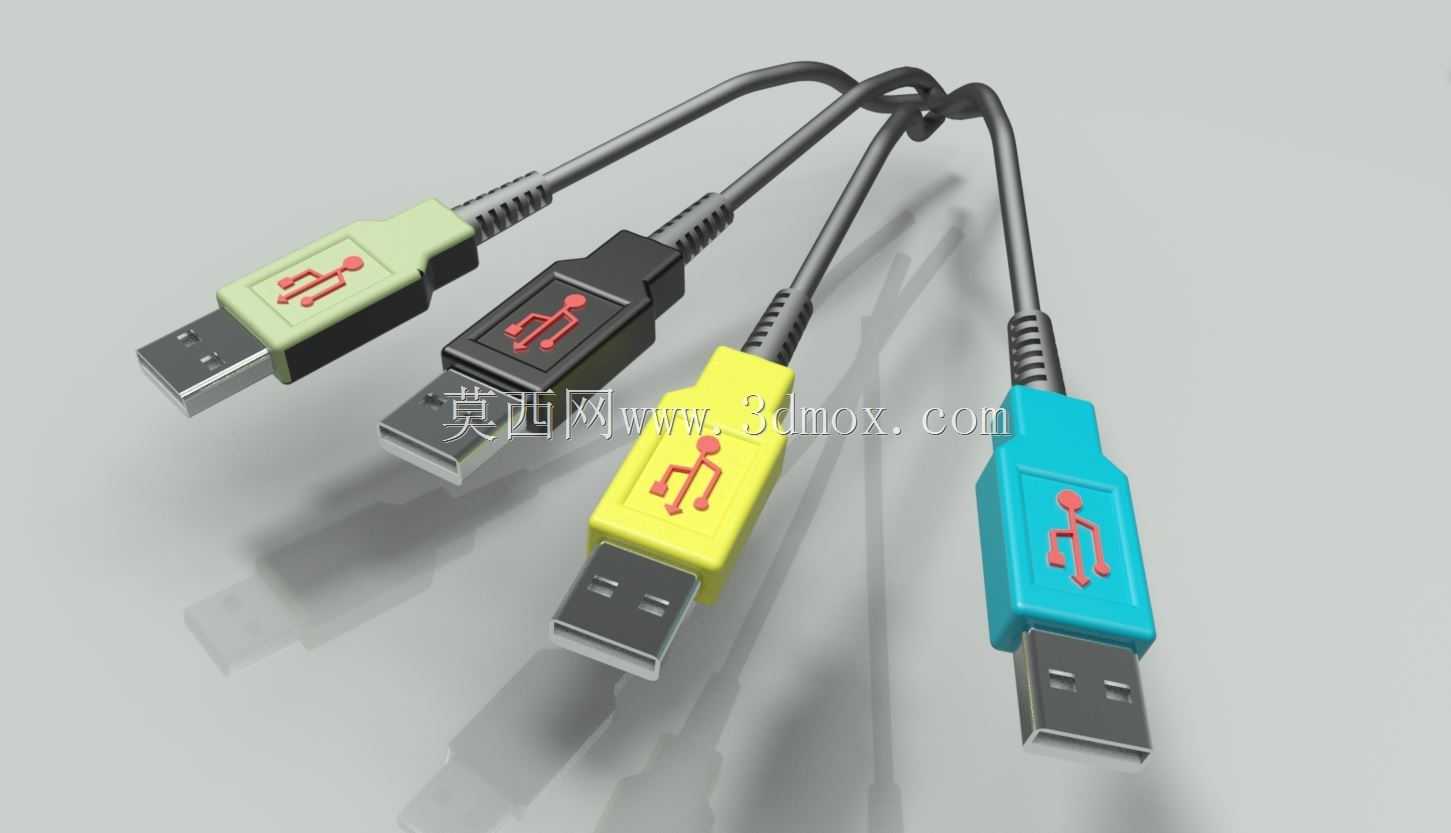

本次呈现的USB公头线缆端结构，是消费电子、工业控制、外设互联场景中应用极为广泛的有线连接部件，承担着设备间数据传输与低压供电的核心功能，日常办公场景下的键盘、鼠标、U盘与主机的连接，工业场景下小型传感器、手持调试终端与控制柜的通讯，消费电子场景下充电线、扩展坞的信号传递，都离不开这类标准化接插部件的支撑。该结构的设计严格遵循通用USB接口的物理规范，金属插舌部分采用标准厚度与宽度尺寸，能够适配绝大多数标准USB母座的安装空间，插舌内部的接触弹片排布完全符合通用串行总线的引脚定义，可保障数据信号传输的稳定性与供电回路的导通可靠性，插舌根部做了圆弧过渡处理，避免插拔过程中应力集中导致金属部件弯折断裂。接头主体的塑胶外壳采用一体化包覆设计，将内部金属屏蔽层与接线端子完全包裹，外壳表面做了防滑纹理处理，方便用户插拔时施力，外壳上的标识区域采用凸起的USB标准符号，便于用户快速识别接口方向，避免反插损坏接口。线缆与接头衔接的位置设计了多道环形的应力释放结构，也就是俗称的网尾部分，该部分采用软质塑胶材质，能够在线缆受到弯折、拉扯时分散应力，避免线缆内部线芯在接头根部发生断裂，大幅提升线缆的弯折使用寿命，该结构的长度与弧度经过反复调试，既能够提供足够的应力缓冲能力，又不会因为过长导致接头部分突出过多，影响相邻接口的使用。整个接头的外形尺寸控制在通用规范要求的边界范围内，宽度、厚度、插合长度都符合行业通用标准，能够在多接口并排布置的设备上正常使用，不会出现与相邻接头发生干涉的情况，接头内部的金属屏蔽层能够有效隔绝外界电磁干扰，保障高速数据传输过程中的信号完整性，避免出现数据丢包、传输中断的问题。在实际装配过程中，该结构的内部腔体预留了足够的线芯焊接空间，能够适配不同线径的屏蔽线缆，生产时可先完成线芯与端子的焊接，再进行外壳的注塑包覆，装配工艺简单成熟，适合大规模量产，接头的插拔手感经过调校，插拔力控制在用户舒适的区间内，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难。
