无人机三轴万向节相机挂载支架结构

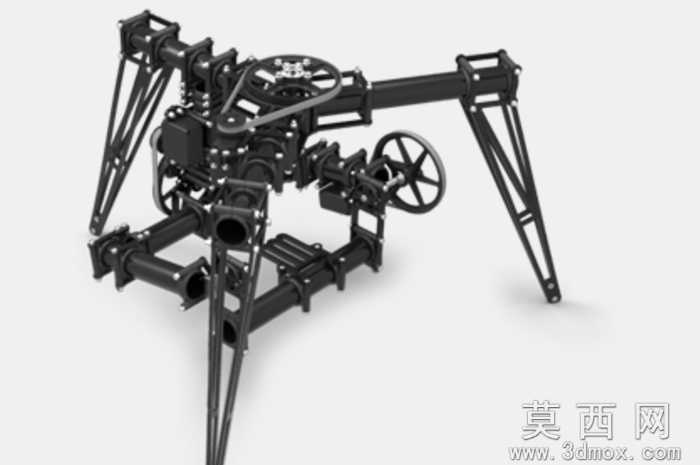

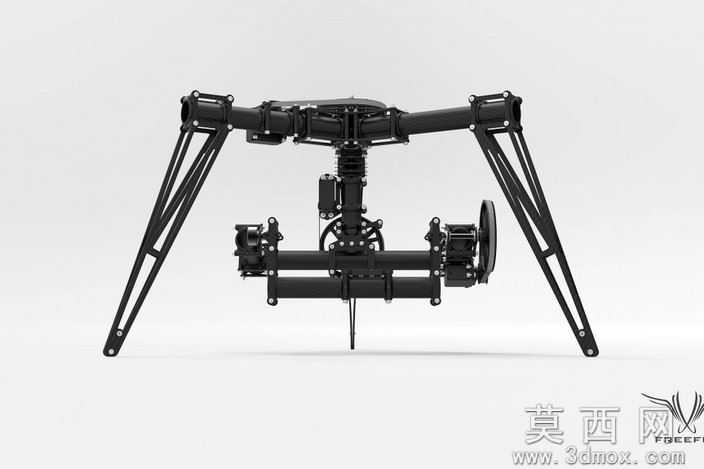

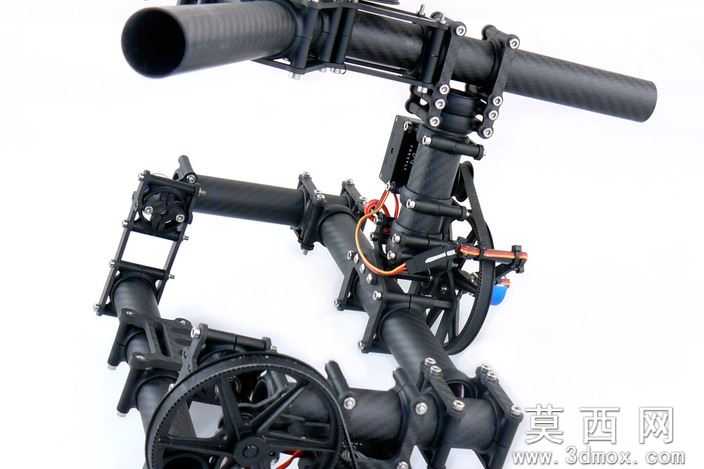

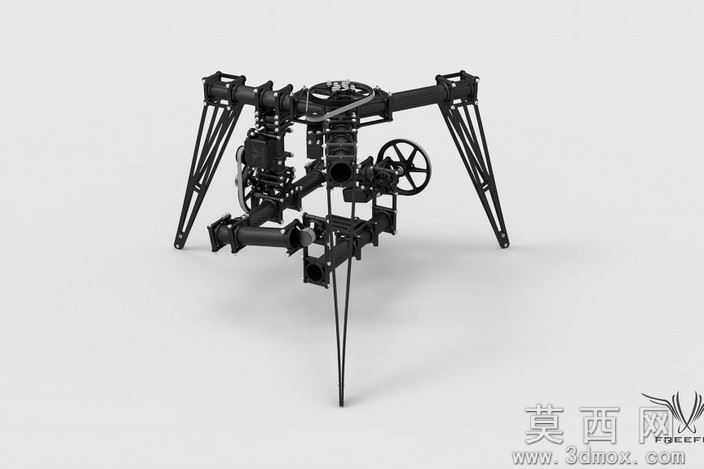

本模型为适配航拍无人机的三轴万向节相机安装挂载结构，建模阶段以cinestar云台结构为参考基底，首先完成核心关节件的参数化草绘，按照滚转150度、俯仰180度、航向360度的转动行程要求，逐一约束各旋转轴的配合间隙，先搭建主体支撑桁架的骨架线，再通过拉伸、切除、阵列特征完成支腿、轴座、电机安装位的实体建模，同步完成起落架的一体化结构设计，整体装配完成后校验各轴的转动无干涉，总重量控制在1300克，匹配主流航拍相机的挂载承重要求。参数设计层面严格遵循航拍云台的动力学平衡要求，三个转动轴的重心均落在对应旋转轴线上，减少电机工作时的负载扭矩，支腿采用三角桁架结构，在保证结构强度的同时最大化降低自重，各安装孔位预留标准螺丝装配间隙，兼容市面常用的航拍相机固定尺寸，起落架的高度设计预留相机转动的安全空间，避免云台转动时相机与机架发生碰撞。渲染材质阶段对结构件分别赋予对应材质，金属轴件、螺丝连接件赋予哑光黑色金属材质，模拟航空铝合金阳极氧化的表面质感，碳纤维支腿赋予编织纹理的碳纤维材质，还原轻量化机架的材质特征，橡胶减震件赋予哑光黑色橡胶材质，整体渲染采用纯白影棚环境，突出结构的装配关系与细节特征，清晰展示各部件的连接方式。结构原理上采用三轴正交的万向节布局，滚转轴负责相机左右侧倾的角度调整，俯仰轴负责相机上下拍摄角度的调整，航向轴负责相机水平方向的360度旋转，三个轴独立配合减震结构，可抵消无人机飞行过程中的机身震动与姿态倾斜，保证相机拍摄画面的稳定，配套的起落架在起降阶段为整个云台与相机提供防护，避免落地冲击损坏精密的云台结构与相机设备。软件兼容层面，模型基于SolidWorks2013版本完成全参数化建模，所有特征保留完整建模历史，可直接在SolidWorks2013及以上版本中打开编辑，同时导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，方便不同软件使用场景下的二次修改与结构调整。研发教学应用层面，该模型可作为航拍无人机云台设计的参考案例，帮助学习者理解三轴万向节的稳定原理与结构布局，也可作为无人机配件研发的结构参考，用于验证不同挂载重量下的云台结构强度，还可用于机械设计课程中装配体配合、运动仿真的教学案例，帮助学生掌握多轴转动结构的设计方法与装配校验流程。
