捕食者察打一体无人机三维设计模型

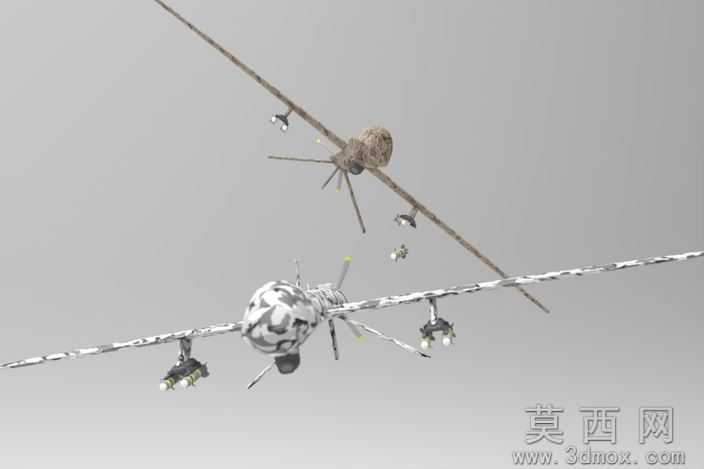

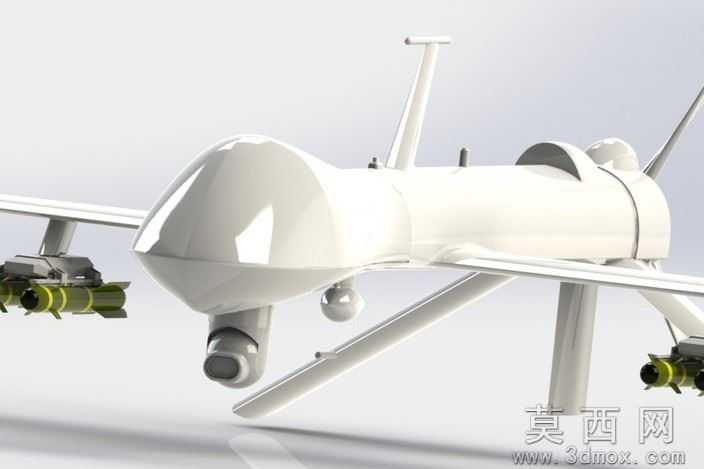

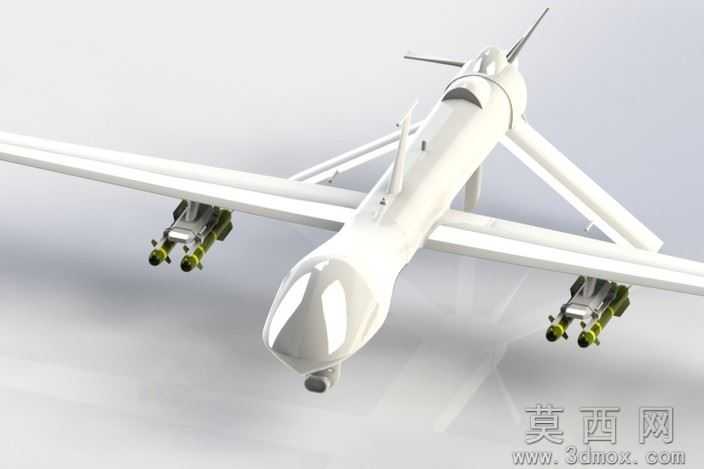

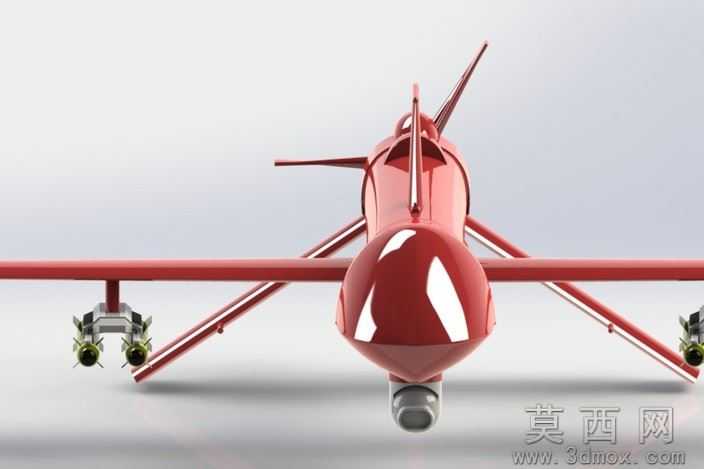

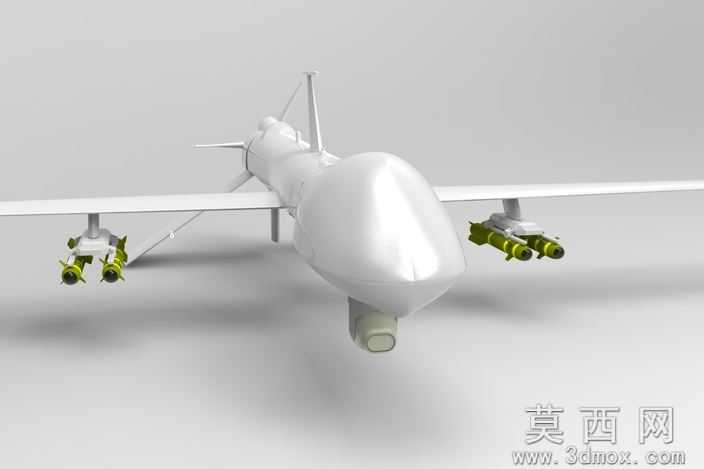

本模型为捕食者察打一体无人机的高精度三维设计成果，建模阶段以真实捕食者无人机的公开气动外形参数为基准，首先在三维建模软件中完成机身主体曲面的草绘搭建，通过多截面曲面、桥接曲面命令完成流线型机头、圆柱形中段机身、尾撑结构的曲面拟合，反复调整曲面曲率确保气动外形的还原度，随后完成平直机翼、V型尾翼、尾部推进螺旋桨、机翼下武器挂架、光电侦察吊舱的独立零件建模，每个零件均按照真实比例完成尺寸约束，装配阶段通过同轴、面重合、距离约束完成全机总装，校验各部件之间的干涉问题，确保机翼与挂架、尾翼与机身、螺旋桨与尾撑之间无结构冲突。参数设计层面严格匹配真实捕食者无人机的尺寸比例，机身长度、翼展、尾翼展长、挂架间距、吊舱尺寸均按照等比例缩放完成参数化定义，所有特征保留可编辑参数，使用者可根据自身设计需求调整机翼后掠角、挂架载荷位置、吊舱尺寸等参数，适配不同的仿真或改型设计需求。渲染材质阶段针对不同部件赋予对应材质属性，机身主体采用哑光浅灰色航空复合材料材质，调整材质粗糙度、反射率模拟真实无人机的蒙皮质感，机翼挂架下的导弹模型采用军绿色涂装搭配黄色标识环，光电吊舱镜头部分赋予高透玻璃材质并添加环境反射效果，螺旋桨叶片采用哑光碳纤维材质，场景中添加柔和的环境光与定向补光，最终渲染图清晰呈现无人机的整体外形与细节特征，还原真机的视觉质感。结构原理层面完整还原捕食者无人机的经典布局，采用中单翼平直翼设计保障长航时飞行的升阻比，V型尾翼兼顾航向与俯仰操纵效能，尾部活塞发动机驱动推进式螺旋桨提供飞行动力，机翼下方设置多组武器挂架可挂载空地导弹，机头下方的光电转塔可实现多方向侦察瞄准，模型完整呈现了察打一体无人机的典型结构布局，清晰展示各功能部件的安装位置与相对关系。软件兼容层面，模型提供STEP、IGES两种通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维CAD软件，导入后可直接进行结构拆解、运动仿真、气动分析等后续操作，无需额外的格式转换或模型修复，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为航空航天专业无人机课程的教学案例，帮助学生理解长航时察打一体无人机的气动布局与结构组成，也可作为无人机研发过程中的方案参考模型，用于初期方案演示、气动仿真前置建模、科普展示场景搭建等场景，同时也可作为三维曲面建模的练习案例，帮助学习者掌握复杂航空曲面的建模技巧与装配约束方法。
