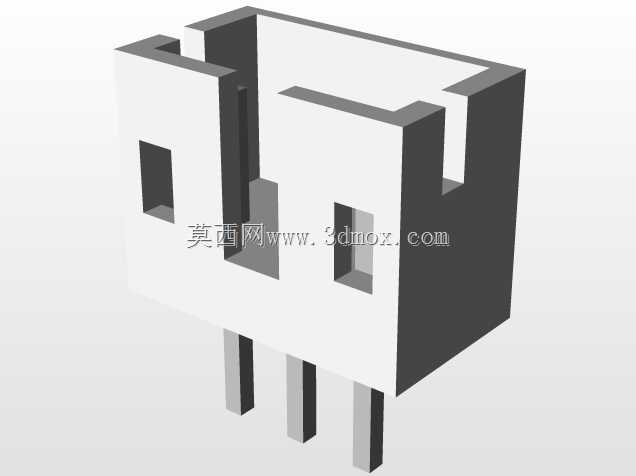

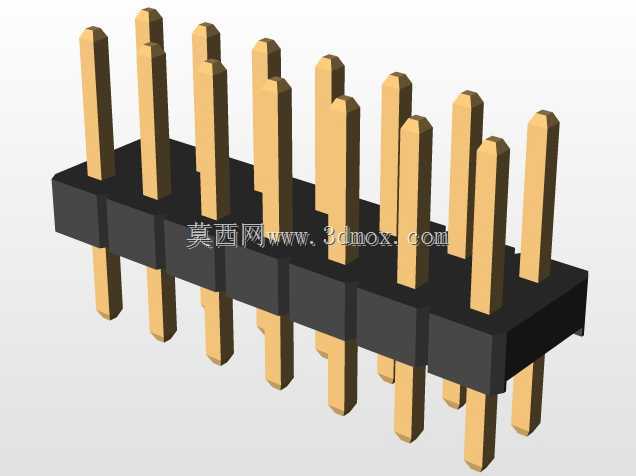

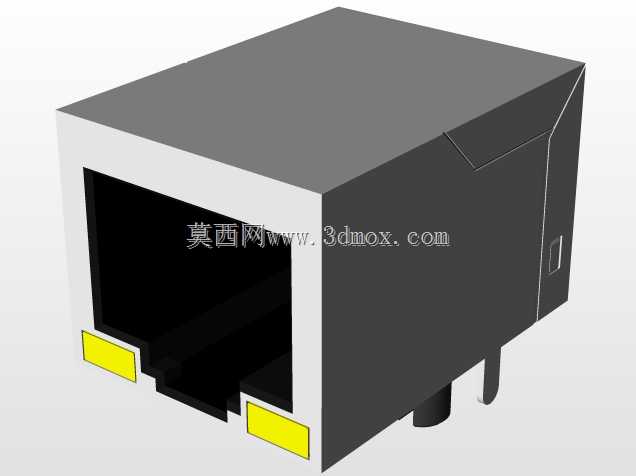

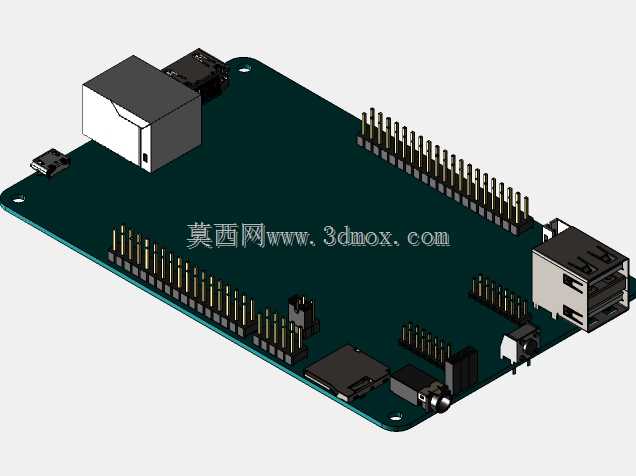

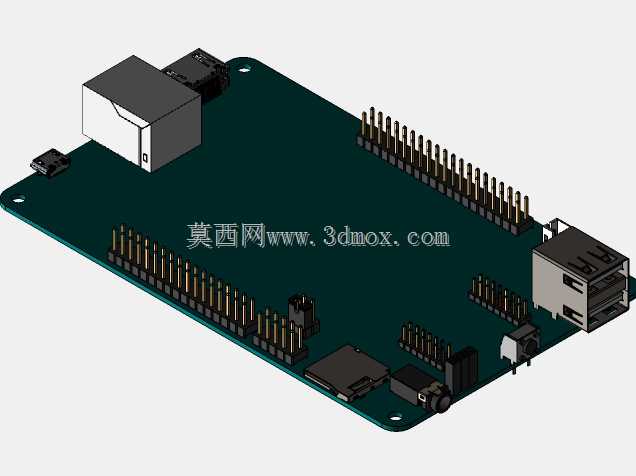

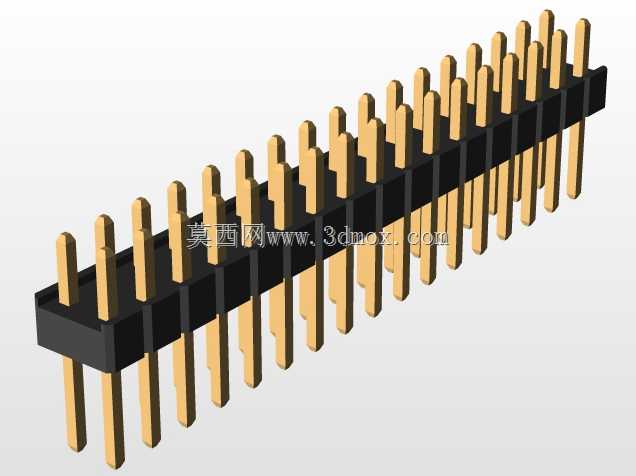

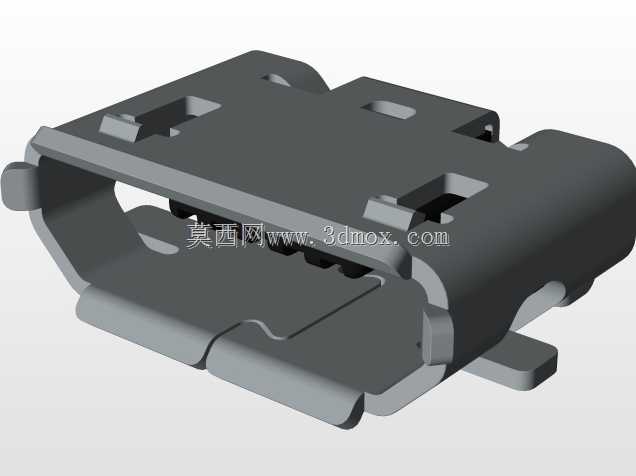

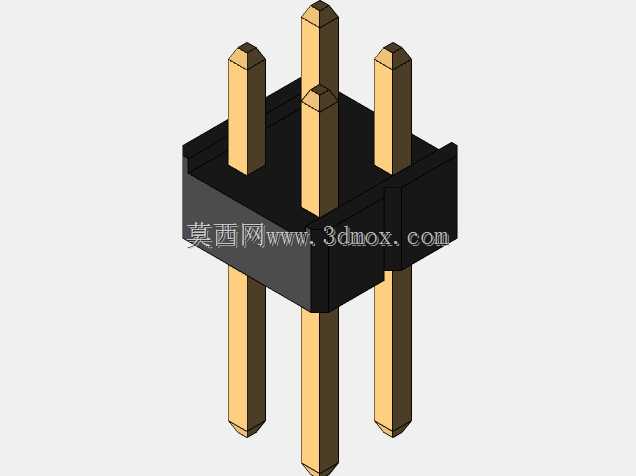

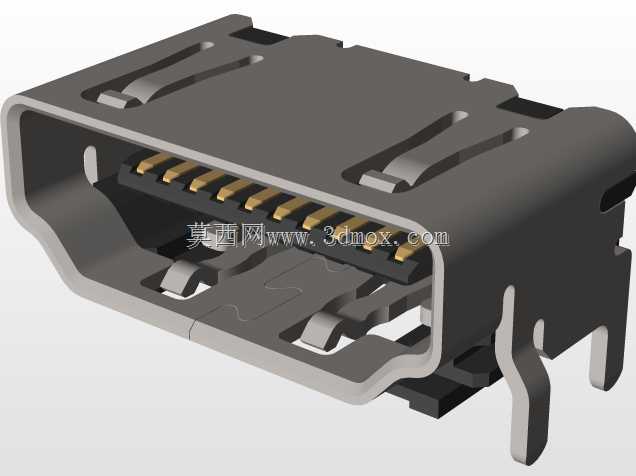

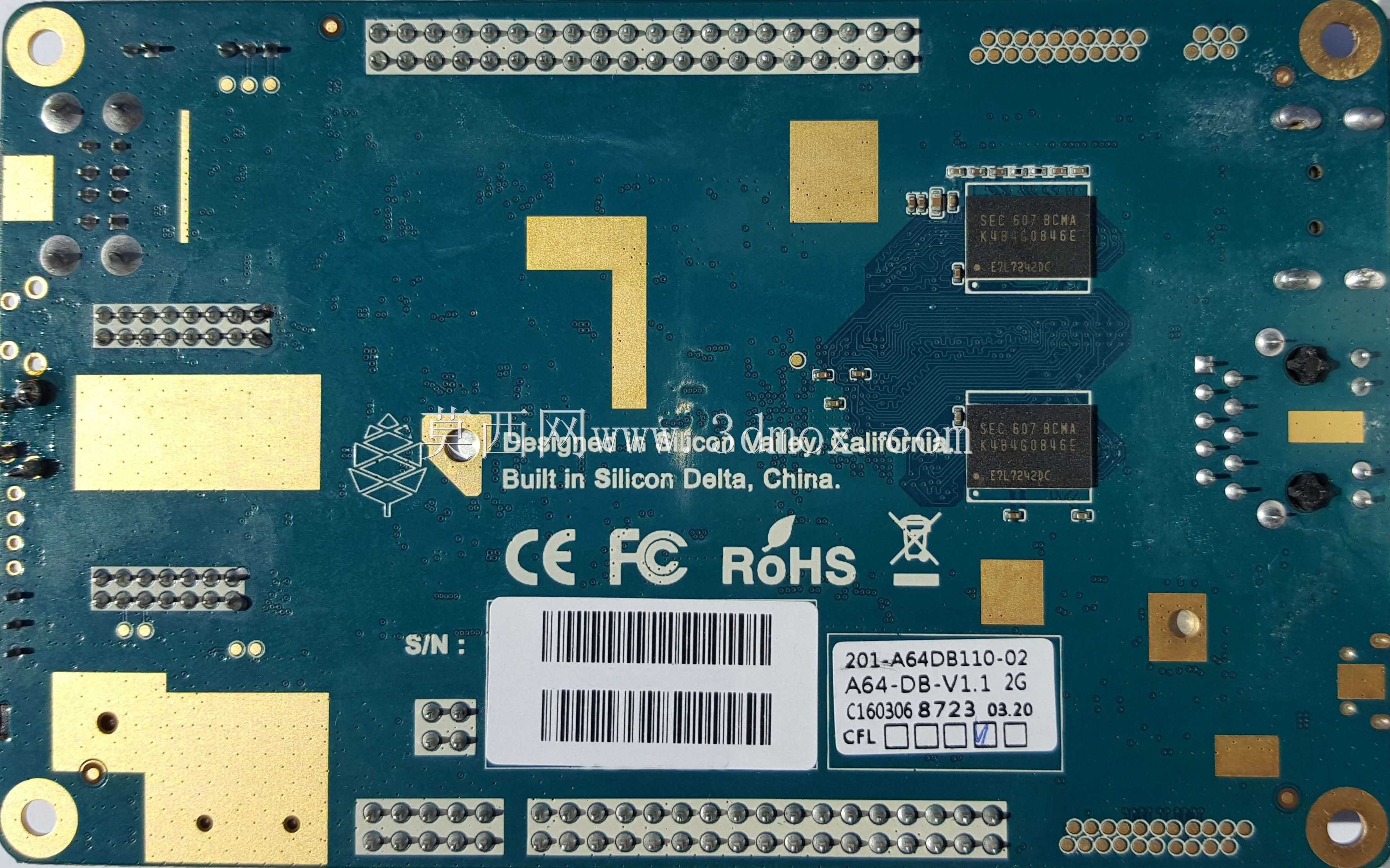

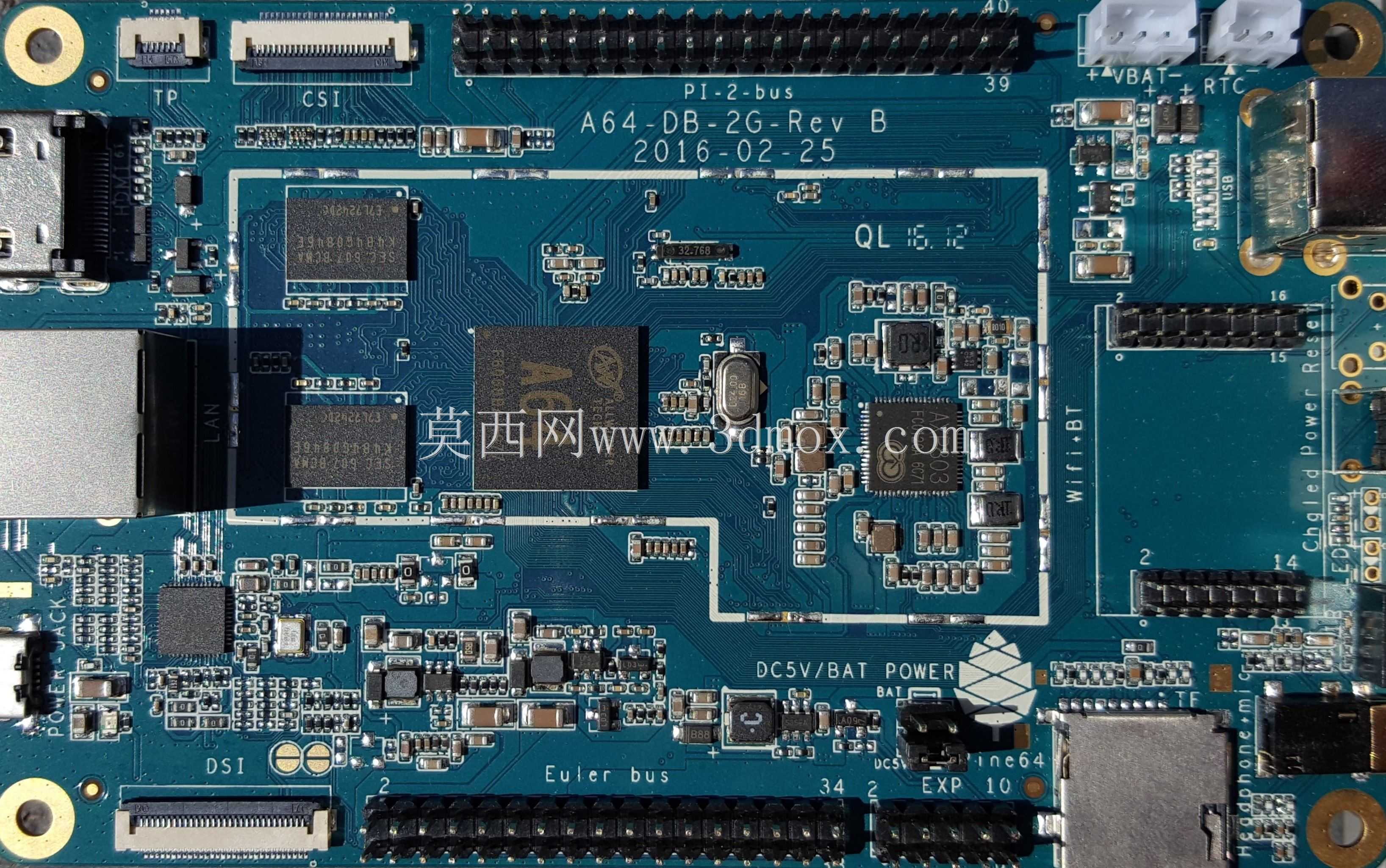

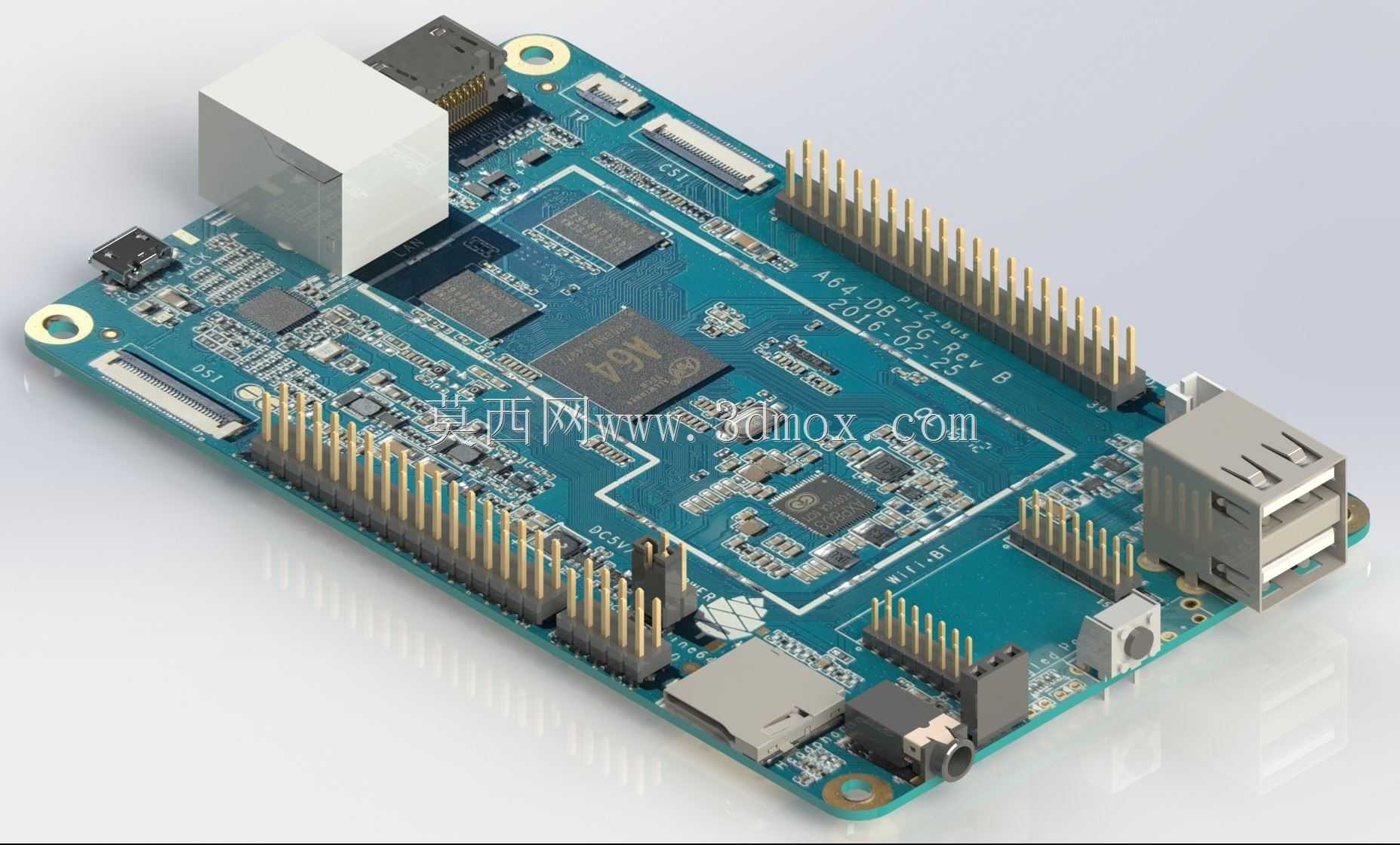

这款单板计算机开发板的三维模型,完整还原了实体硬件的全部结构细节,可用于嵌入式开发前期的结构适配、外壳定制设计、教学演示以及硬件方案验证等多个场景。在实际应用中,这类开发板常被用于嵌入式项目原型搭建、智能硬件二次开发、编程教学实训、轻量级边缘计算节点部署等领域,能够支撑多种操作系统运行,满足从入门学习到小型项目落地的硬件需求。从功能特性来看,模型完整复现了板载的网络接口、USB接口、存储卡槽、音视频接口、排针引脚组以及核心主控芯片、存储芯片等全部元器件的布局,清晰呈现了板载电源电路、信号走线区域的物理边界,能够直观展示各功能模块的位置关系,帮助设计者在进行外壳设计、外接模块搭配时提前规避结构干涉问题。在设计思路的还原上,模型精准体现了这款开发板的布局逻辑:核心主控芯片布置在板卡中心区域,便于散热片加装与热量扩散;高频信号相关的接口与电路集中布置在板卡一侧,减少信号走线长度降低干扰;排针引脚沿板卡两侧长边排布,既方便外接杜邦线与扩展模块连接,也能兼容通用的开发板固定孔位,适配多数标准外壳与固定支架。从外形尺寸与安装边界来看,模型严格按照实体板卡的长宽尺寸构建,精准还原了板卡四角的固定安装孔位置、孔径大小,明确标注了板上最高元器件的高度尺寸,包括网口屏蔽罩、USB接口、排针的突出高度,能够为定制外壳的内部空间预留、安装柱位置设计提供精准的尺寸参考,避免后期外壳制作时出现元器件顶壳、接口对位不准的问题。同时模型也还原了板卡边缘的倒角细节、各接口的开口尺寸与深度,能够直接用于3D打印外壳的适配验证,无需反复测量实体硬件尺寸,大幅缩短硬件配套结构的设计周期。对于嵌入式开发者、结构设计师以及电子专业教学场景而言,这款精准的三维模型能够有效降低前期设计的试错成本,让硬件搭配、结构适配的工作在虚拟环境中即可完成验证,提升项目推进效率。
- 上一篇:松下加固型工业手持平板结构设计
- 下一篇:数据中心机房冷通道封闭隔断结构
- 全部评论(0)
- 模板大小 43.18 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Ren
- 软件分类 通讯工具类
